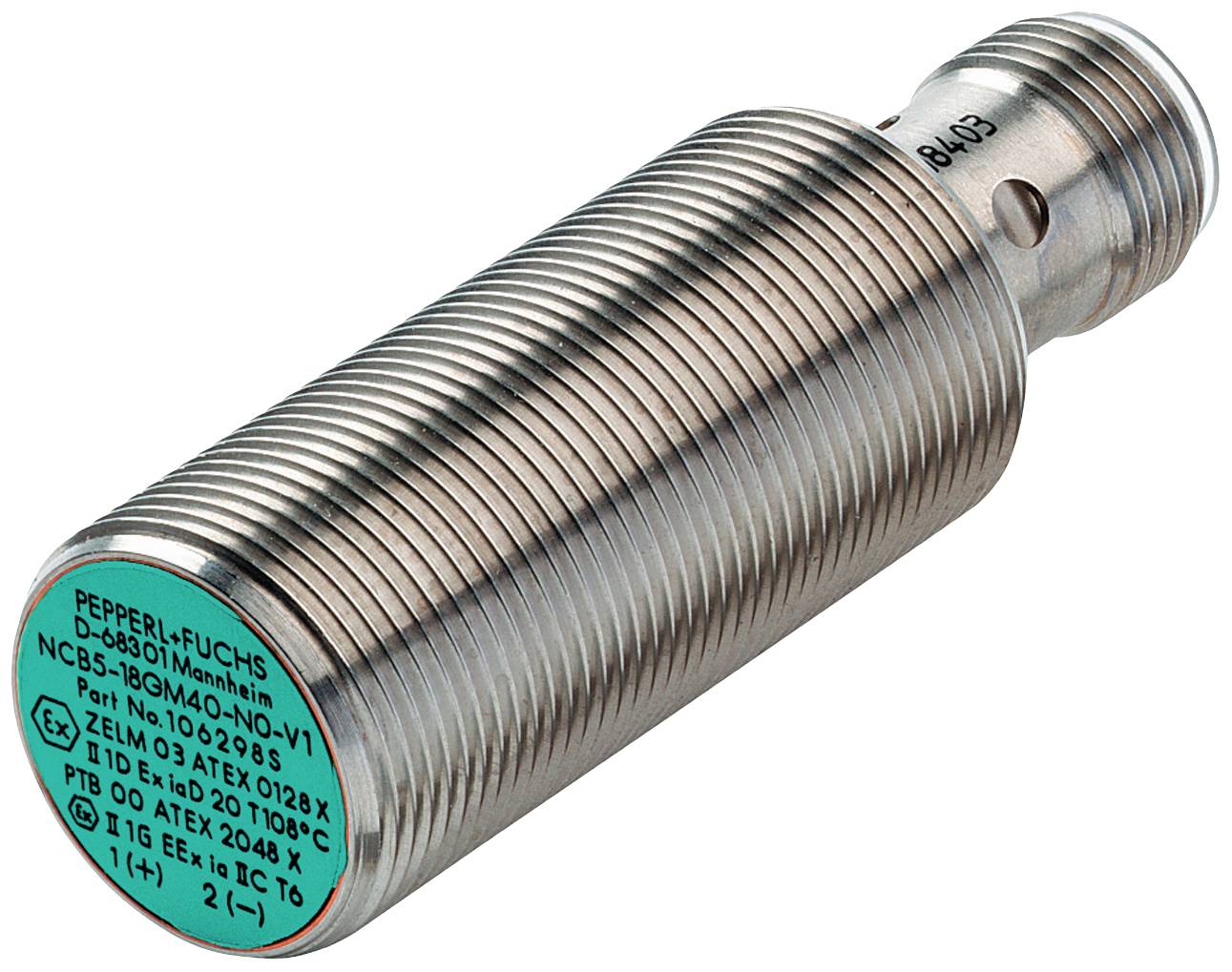

Pepperl+Fuchs Sensor Induktiv NCB5-18GM40-N0-V1 70133057 M18 Flugter med NAMUR (Ø x L) 18 mm x 55 mm
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Sensor
Driftsspænding maks.
8.2 V
Kontakttype
1 x brydekontakt
Koblingsafstand (max.)
5 mm
Udgange
NAMUR
Datablad (PDF)
Antal
Total (600,00 kr. / stk.r)
600,00 kr.
ekskl. moms
Gratis fragt
30 dages returret
Tekniske specifikationer
- Produkttype
Sensor
- Type
NCB5-18GM40-N0-V1
- Driftsspænding maks.
8.2 V
- Driftsspænding
8.2 V (max)
- Kontakttype
1 x brydekontakt
- Koblingsafstand (max.)
5 mm
- Udgange
NAMUR
- Kabinetmateriale
Rustfrit stål V2A
- Variant
Induktiv
- Materiale-egenskaber
rustfri
- Indbygningstype
Flugter med
- Størrelse
M18
- Tilslutning
Stik
- Specifikationer
LED-display
- Min. Temperatur
-25 °C
- Maks. temperatur
100 °C
IP66
IP67
- L
55 mm
- (Ø)
18 mm
- Dim.
(Ø x L) 18 mm x 55 mm
- Indhold
1 stk
- Trådløs opladningsfunktion
Nej
- Kontaktfrekvens
400 Hz
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 2628137 Pepperl+Fuchs Sensor Induktiv NCB5-18GM40-N0-V1 70133057 M18 Flugter med NAMUR (Ø x L) 18 mm x 55 mm
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2628137 Pepperl+Fuchs Sensor Induktiv NCB5-18GM40-N0-V1 70133057 M18 Flugter med NAMUR (Ø x L) 18 mm x 55 mm
Beskrivelse
Tilslutning 2-lederAnvendelsesspecifikke egenskaber: Udvidet temperaturområdeUdgangstype: NAMURKonstruktion: CylindriskFlugtende indbygningElektrisk tilslutningstype: Stik M12Oplægningsprincip: InduktivtFunktion: Induktive sensorerKabinetform: CylindriskKabinetmateriale: Rustfrit stål (V2A)Kabinetmateriale: Rustfrit stålApparatbeskyttelsesniveau: Da (zone 20)Apparatbeskyttelsesniveau: GA (zone 0)Apparatbeskyttelsesniveau: GB (zone 1)Enhedsbeskyttelsesniveau: MB (minedrift)Maks. rækkevidde: 5 mm 10 mmSkiftefrekvens 500 HzSkiftefunktion: Åbner (NC)Beskyttelsesklasse: IP66Kapslingsklasse:IP67Sikkerheds-integritetsniveau: SIL 2Sikkerhedsfunktion: SIL 2Signaltype: NAMURSpænding DCOmgivende temperatur maks. +100 °C.Omgivende temperatur min. -25 °C.Forsyningsspænding: DCGodkendelser: ATEXGodkendelser: CCCEx/NEPSIGodkendelser: EAC.Godkendelser: IECExGodkendelser: UL-hazardous locationGodkendelser: UL-ordinary LocationCylindrisk konstruktion: Gevindhylster M18
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- Generelle dataSkiftefunktion: Åbner (NC)Udgangstype: NAMURKoblingsafstand: 5 mmFlugtende indbygningSikret kontaktafstand: 0... 4,05 mmRealkoblingsafstand: 4,5... 5,5 mm type. 5 mmReduktionsfaktor rAl: 0,35Reduktionsfaktor rCu: 0,3Reduktionsfaktor rV2A (1.4301) : 0,74Udgangstype: 2-lederIdentifikationsdataNominel spænding 8,2 V (Ri ca. 1 kΩ)Koblingsfrekvens: 0... 400 HzHysterese: 1... 15 typ. 5 %Beskyttelse mod forkert polaritet: Beskyttet mod polvendingKortslutningsbeskyttelse: JaStrømforbrug: Måleplade ikke registreret: Min. 3 mA Måleplade registreret: ≤ 1 mAVisning af afbryderens tilstand: Led med flere hul, gulParametre for funktionel sikkerhedNiveau for integritet (SIL): SIL 2MTTFd: 1880 a.Brugsperiode (TM): 20 a.Diagnosedækket (DC): 0 %Overensstemmelse med normer og direktiverOverensstemmelse med standarderne NAMUR: EN 60947-5-6:2000 | IEC 60947-5-6:1999 Elektromagnetisk kompatibilitet: NE 21:2007 STANDARDER: EN 60947-5-2:2007 | EN 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012Godkendelser og certifikaterIECEx-godkendelse Enhedsbeskyttelsesniveau GA: IECEx PTB 11,0037X Enhedsbeskytniveau GB: IECEx PTB 11,0037X Enhedsbeskytniveau da: IECEx PTB 11,0037X Enhedsbeskytniveau MB: IECEx PTB 11,0037XATEX-godkendelse Enhedsbeskyttelsesniveau GA: PTB 00 ATEX 2048 X. Enhedsbeskyttelsesniveau GB: PTB 00 ATEX 2048 X. Enhedsbeskyttelsesniveau da: PTB 00 ATEX 2048 X.EAC-KONFORMITET: TR CU 012/2011UL-godkendelse Ordinary Location: E87056 Hazardous location: E501628 Control Drawing: 116-0452CCC-godkendelse Hazardous location: 2020322315002255NEPSI-godkendelse NEPSI-certifikat: GYJ161693XTIIS-godkendelse: På anmodningAnzex: 18.3018XKCC-godkendelse Hazardous location: 09-AV4bo-0226Skibsbygningsgodkendelse: DNVGL TAA00001A5Krav til omgivelserOmgivende temperatur: -25... 100 °C (-13 ... 212 °F)Opbevaringstemperatur: -40... 100 °C (-40... 212 °F)Mekaniske dataTilslutningstype: ApparatstikKabinetmateriale: Rustfrit stål 1.4305 / AISI 303 (V2A)Endeflade: PBTBeskyttelsesklasse: IP66 / IP67Stik Gevind M12 x 1 Poltal 4Generelle oplysningerAnvendelse i eksplosionsfarligt område: Se betjeningsvejledning
