Name: Pepperl+Fuchs Refleksionsfotocelle OBR7000-R100-2EP1-IO-V31-1R-IR 267075-100572 Omskifter 1 stk
Brand: Pepperl+Fuchs
SKU: 2629051
Availability: BackOrder

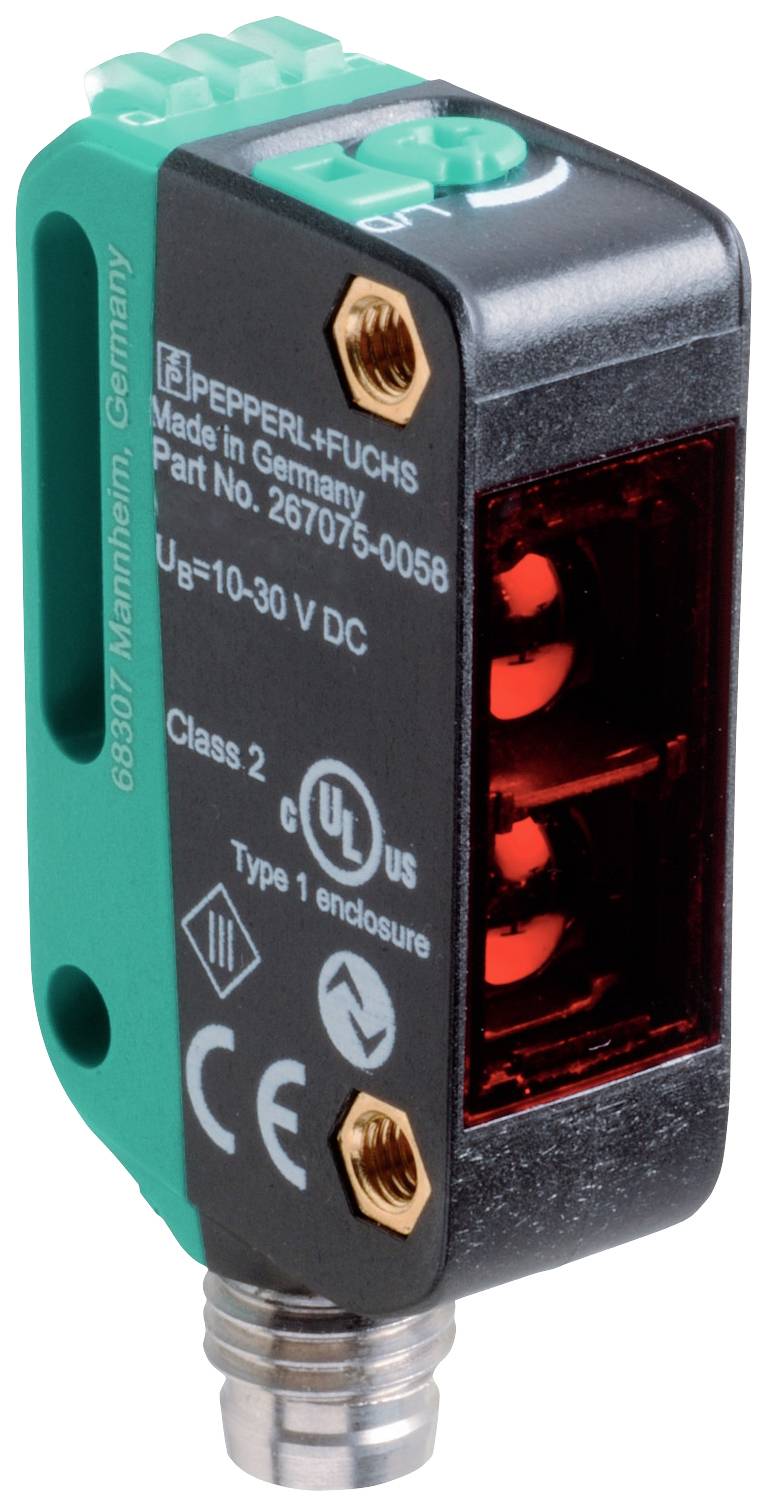

Sensor fra Pepperl+Fuchs med en rød linse og flere certificeringslogoer, egnet til en spænding på 10-30 V DC.

Lignende billede

Produkttype

Refleksionsfotocelle

Funktioner

Omskifter

Driftsspænding maks.

30 V/DC

Tilslutning

M8, 4-polet

Type

OBR7000-R100-2EP1-IO-V31-1R-IR

Datablad (PDF)

Levering fre. 18. dec. 2026

Antal

stk.

Total (712,00 kr. / stk.r)

712,00 kr.

ekskl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Produkttype: Refleksionsfotocelle

Type: OBR7000-R100-2EP1-IO-V31-1R-IR

Funktioner: Omskifter

Min. driftsspænding: 10 V/DC

Driftsspænding maks.: 30 V/DC

Driftsspænding: 10 - 30 V/DC

Reaktionstid: 0.5 ms

Udgange: NPN, åbner
NPN, lukker
PNP, åbner
PNP, lukker

Kontaktfrekvens: 1000 Hz

Tilslutning: M8, 4-polet

Kabinetmateriale: Polykarbonat

Sendertype: LED infrarød

Aksellængde: 850 nm

: 8.5 m

Specifikationer: LED-display

Min. Temperatur: -40 °C

Maks. temperatur: 60 °C

Bredde: 11 mm

H: 44.5 mm

D: 21.5 mm

Dim.: (B x H x T) 11 x 44.5 x 21.5 mm

Indhold: 1 stk

Trådløs opladningsfunktion: Nej

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 2629051 Pepperl+Fuchs Refleksionsfotocelle OBR7000-R100-2EP1-IO-V31-1R-IR 267075-100572 Omskifter 1 stk

Beskrivelse

Rækkevidde: 0... 7 m, lyssender: LED, lystype: infrarød, skiftelys 850 nm, signaludgang: 2 modtaktudgange, Kortslutningssikker, beskyttet mod polaritetsfejl, overspændingssikring, interfacetype: IO-link ( via C/Q = pin 4 ), koblingsmåde: Sensorens koblingstype kan skiftes. Leveringstilstanden er: C/Q - BK: NPN åbner / lystænding, PNP sluttekontakt / mørk-koblende, IO-link /Q - WH: NPN sluttekontakt / mørk-koblende, PNP åbner / lystænding, tilslutning: Stik M8 x 1, 4-polet, driftsspænding: 10... 30 V DC, omgivelsestemperatur -40... 60 °C (-40... 140 °F)

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Version

Generelle dataRækkevidde: 0... 7 mReflektorafstand: 0,03... 7 mGrænsevidde 8,5 m.Referenceobjekt: Reflektor H85-2Lyssender: LEDLystype: infrarød, vekslende lys 850 nmLed-risikokegruppens karakteristika: Fri gruppePolarisationsfilter: nejLyspletdiameter: Ca. 100 mm i en afstand af 1 m.Åbningsvinkel: 5,4 °Fremmedlysgrænse: EN 60947-5-2Parametre for funktionel sikkerhedMTTFd: 724 a.Brugsperiode (TM): 20 a.Diagnosedækket (DC): 0 %Visning/betjeningselementerDriftsindikator: Grøn LED: | statisk on - power-on | blinkende (4 Hz) - kortslutning | blinkende med kort afbrydelse (1 Hz) - IO-link tilstandFunktionsindikator: Gul LED: | statisk tænd - lysvej frit | statisk fra - objekt registreres | blinkende (4 Hz) - underskridelse af funktionsreservenBetjeningselementer: Lys-/mørkekontaktBetjeningselementer: FølsomhedsindstillingParametreringsvisning: IO-Link-kommunikation: Led grøn kort kobling (1 Hz)Elektriske dataDriftsspænding 10... 30 V DCBølgethed: Maks. 10 %Tomgangsstrøm: < 25 mA ved 24 V forsyningsspændingBeskyttelsesklasse: IIIInterfaceInterfacetype: IO-link ( over C/Q = PIN 4 )IO-Link-version: 1.1Apparat-ID: 0x110214 (1114644)Overførselshastighed: COM2 (38,4 kbit/s)Min. Cyklustid: 2,3 msProcesdatabredde: Procesdata indgang 2 bit | procesdata udgang 2 bitSIO-mode-understøttelse: JaKompatibel masterport-type: AUdgangKoblingsmåden: Sensorens koblingsmåde kan omskiftes. Leveringstilstanden er: | C/Q - BK: NPN åbner / lystænding, PNP sluttekontakt / mørk-koblende, IO-link | /Q - WH: NPN sluttekontakt / mørk-koblende, PNP / lystændingSignaludgang: 2 push-pull-udgange, kortslutningsbeskyttet mod polaritetsfejlKontaktspænding maks. 30 V/DCKoblingsstrøm: Maks. 100 mA , ohmsk belastningAnvendelseskategori: DC-12 og DC-13Spændingsfald ≤ 1,5 V DCSkiftefrekvens 1000 HzReaktionstid 0,5 msOverensstemmelseKommunikationsinterface: IEC 61131-9Produktstandard: EN 60947-5-2Godkendelser og certifikaterEAC-KONFORMITET: TR CU 020/2011UL-godkendelse: E87056, cULus Listed , »Class 2«-strømforsyning, type Rating 1Krav til omgivelserOmgivelsestemperatur -40 ... 60 °C (-40... 140 °F) | Opbevaringstemperatur: -40... 70 °C (-40... 158 °F)Mekaniske dataKabinetbredde: 11 mmKabinet højde 44,5 mmKabinetdybde 21,5 mmBESKYTTELSESKLASSE: IP67 / IP69 / IP69KTilslutning: Apparatstik M8 x 1, 4-poletMateriale Kabinet: Pc (polykarbonat) Lysafgivelse: PMMAMasse: Ca. 10 g.
