Name: Pepperl+Fuchs Refleksionsfotocelle OBR6000-R103-2EP-IO-0,3M-V31 267075-100276 Retroreflekterende 1 stk
Brand: Pepperl+Fuchs
SKU: 2628758
Availability: BackOrder

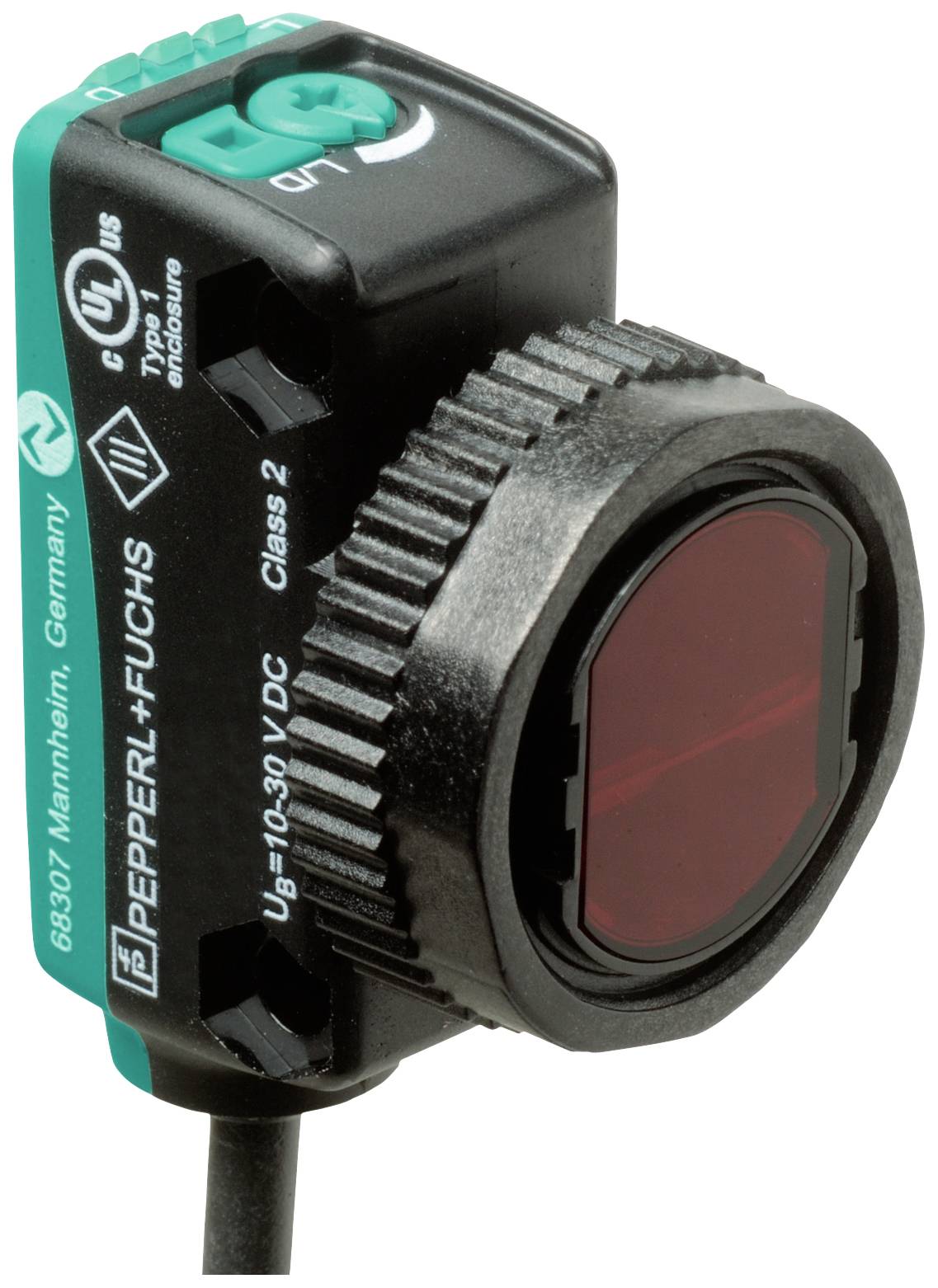

Billede af en optoelektronisk sensor fra Pepperl+Fuchs, model med sort kabinet og rødt sensorområde, velegnet til industrielle anvendelser.

Lignende billede

Produkttype

Refleksionsfotocelle

Funktioner

Retroreflekterende

Driftsspænding maks.

30 V/DC

Tilslutning

M8, 4-polet

Type

OBR6000-R103-2EP-IO-0,3M-V31

Datablad (PDF)

Levering fre. 18. dec. 2026

Antal

stk.

Total (760,00 kr. / stk.r)

760,00 kr.

ekskl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Produkttype: Refleksionsfotocelle

Type: OBR6000-R103-2EP-IO-0,3M-V31

Funktioner: Retroreflekterende

Min. driftsspænding: 10 V/DC

Driftsspænding maks.: 30 V/DC

Driftsspænding: 10 - 30 V/DC

Reaktionstid: 0.5 ms

Udgange: NPN, åbner
NPN, lukker
PNP, åbner
PNP, lukker

Kontaktfrekvens: 1000 Hz

Tilslutning: M8, 4-polet

Kabellængde: 0.3 m

Kabinetmateriale: Polykarbonat

Sendertype: LED, rød

: 8 m

Specifikationer: LED-display

Min. Temperatur: -40 °C

Maks. temperatur: 60 °C

Bredde: 15 mm

H: 36.5 mm

D: 26.7 mm

Dim.: (B x H x T) 15 x 36.5 x 26.7 mm

Indhold: 1 stk

Trådløs opladningsfunktion: Nej

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 2628758 Pepperl+Fuchs Refleksionsfotocelle OBR6000-R103-2EP-IO-0,3M-V31 267075-100276 Retroreflekterende 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2628758 Pepperl+Fuchs Refleksionsfotocelle OBR6000-R103-2EP-IO-0,3M-V31 267075-100276 Retroreflekterende 1 stk

Beskrivelse

Rækkevidde: 0... 6 m, lyssender: LED, lystype: Rød, vekslende lys, signaludgang: 2 modtaktudgange, Kortslutningssikker, beskyttet mod polaritetsfejl, overspændingssikring, interfacetype: IO-link ( via C/Q = pin 4 ), koblingsmåde: Sensorens koblingstype kan skiftes. Leveringstilstanden er: C/Q - pin4: NPN sluttekontakt / mørk-koblende, PNP åbner/lystænding, IO-link /Q - pin2: NPN åbner / lystænding, PNP / mørk-koblende, tilslutning: Fast kabel 300 mm med stik M8 x 1, 4-polet, driftsspænding: 10... 30 V DC, omgivelsestemperatur -40... 60 °C (-40... 140 °F), kabel fast installeret -25... 60 °C (-13 ... 140 °F), kabel kan bevæges ikke

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Version

Generelle dataRækkevidde: 0... 6 mReflektorafstand: 0,03... 6 mGrænsevidde 8 m.Referenceobjekt: Reflektor H85-2Lyssender: LEDLystype: Rød, vekslende lysLed-risikokegruppens karakteristika: Fri gruppePolarisationsfilter: JaLyspletdiameter: Ca. 65 mm i en afstand af 1 m.Åbningsvinkel: 3,7 °Fremmedlysgrænse: EN 60947-5-2Parametre for funktionel sikkerhedMTTFd: 724 a.Brugsperiode (TM): 20 a.Diagnosedækket (DC): 0 %Visning/betjeningselementerDriftsindikator: Grøn LED: | statisk on - power-on | blinkende (4 Hz) - kortslutning | blinkende med kort afbrydelse (1 Hz) - IO-link tilstandFunktionsindikator: Gul LED: | statisk tænd - lysvej frit | statisk fra - objekt registreres | blinkende (4 Hz) - underskridelse af funktionsreservenBetjeningselementer: Lys-/mørkekontaktBetjeningselementer: FølsomhedsindstillingParametreringsvisning: IO-Link-kommunikation: Led grøn kort kobling (1 Hz)Elektriske dataDriftsspænding 10... 30 V DCBølgethed: Maks. 10 %Tomgangsstrøm: < 25 mA ved 24 V forsyningsspændingBeskyttelsesklasse: IIIInterfaceInterfacetype: IO-link ( over C/Q = PIN 4 )Overførselshastighed: COM2 (38,4 kbit/s)IO-link-version: 1.1Min. Cyklustid: 2,3 msProcesdatabredde: Procesdata indgang 2 bit | procesdata udgang 2 bitSIO-mode understøttelse: JaID-enheder: 0x110204 (1114628)Kompatibel masterport-type: AUdgangKoblingsmåden: Sensorens koblingsmåde kan omskiftes. Leveringstilstanden er: | C/Q - Pin4: NPN sluttekontakt / mørk-koblende, PNP åbner/lystænding, IO-link | /Q - Pin2: NPN åbner / lystænding, PNP / sluttekontaktSignaludgang: 2 push-pull-udgange, kortslutningsbeskyttet mod polaritetsfejlKontaktspænding maks. 30 V/DCKoblingsstrøm: Maks. 100 mA , ohmsk belastningAnvendelseskategori: DC-12 og DC-13Spændingsfald ≤ 1,5 V DCSkiftefrekvens 1000 HzReaktionstid 0,5 msOverensstemmelseKommunikationsinterface: IEC 61131-9Produktstandard: EN 60947-5-2Godkendelser og certifikaterUL-godkendelse: E87056, cULus Listed , »Class 2«-strømforsyning, type Rating 1Krav til omgivelserOmgivelsestemperatur -40 ... 60 °C (-40... 140 °F), kabel fast installeret | -25... 60 °C (-13 ... 140 °F), kabel kan bevæges ikkeOpbevaringstemperatur: -40... 70 °C (-40... 158 °F)Mekaniske dataKabinetbredde: 15 mmKabinet højde 36,5 mmKabinetdybde 26,7 mmBESKYTTELSESKLASSE: IP67 / IP69 / IP69KTilslutning: Fast kabel 300 mm med stik M8 x 1, 4-poletMateriale Kabinet: Pc (polykarbonat) Lysafgivelse: PMMAMasse: Ca. 17 g.Kabellængde: 0,3 m
