Name: Pepperl+Fuchs Refleksionsfotocelle OBG5000-R102-2EP1-IO-V31 267075-100569 Teach-in 1 stk
Brand: Pepperl+Fuchs
SKU: 2629050
Availability: BackOrder

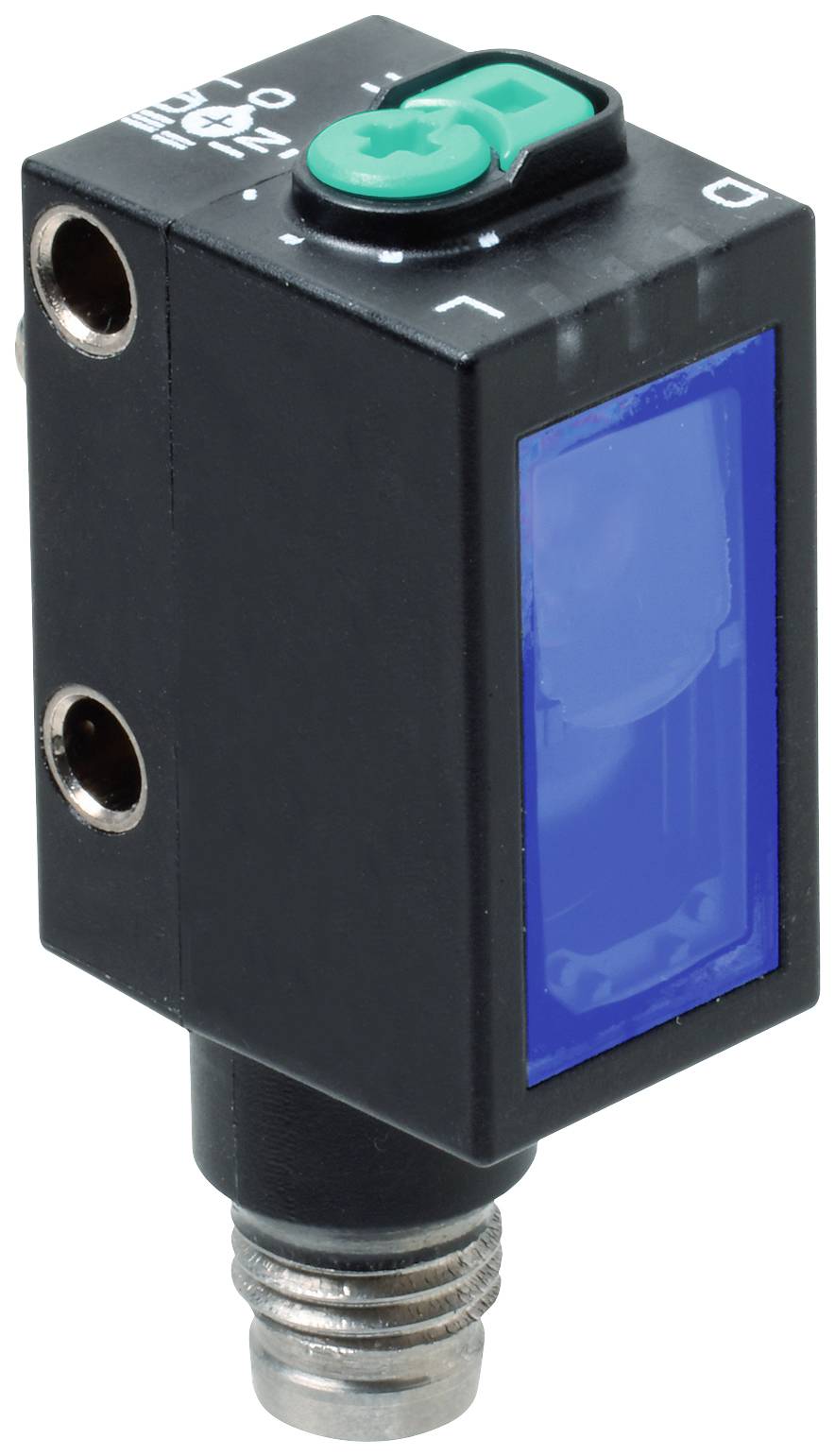

En lille, rektangulær sensor med blå frontplade og grøn kontakt, egnet til industrielle anvendelser.

Lignende billede

Produkttype

Refleksionsfotocelle

Funktioner

Teach-in

Driftsspænding maks.

30 V/DC

Tilslutning

M8, 4-polet

Type

OBG5000-R102-2EP1-IO-V31

Datablad (PDF)

Levering fre. 18. dec. 2026

Antal

stk.

Total (1.112,00 kr. / stk.r)

1.112,00 kr.

ekskl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Produkttype: Refleksionsfotocelle

Type: OBG5000-R102-2EP1-IO-V31

Funktioner: Teach-in

Min. driftsspænding: 10 V/DC

Driftsspænding maks.: 30 V/DC

Driftsspænding: 10 - 30 V/DC

Reaktionstid: 1 ms

Kontakttype: Antivalent

Udgange: NPN, åbner
NPN, lukker
PNP, åbner
PNP, lukker

Kontaktfrekvens: 500 Hz

Tilslutning: M8, 4-polet

Kabinetmateriale: Polykarbonat

Sendertype: LED, rød

: 6 m

Specifikationer: LED-display

Min. Temperatur: -20 °C

Maks. temperatur: 60 °C

Bredde: 13.9 mm

H: 41.4 mm

D: 18.3 mm

Dim.: (B x H x T) 13.9 x 41.4 x 18.3 mm

Indhold: 1 stk

Trådløs opladningsfunktion: Nej

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 2629050 Pepperl+Fuchs Refleksionsfotocelle OBG5000-R102-2EP1-IO-V31 267075-100569 Teach-in 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2629050 Pepperl+Fuchs Refleksionsfotocelle OBG5000-R102-2EP1-IO-V31 267075-100569 Teach-in 1 stk

Beskrivelse

Rækkevidde: 0... 3,5 m på Teach-virksomheden; 0... 5 m ved kontaktstilling "N", lyssender: LED, lystype: Rød, vekslende lys, signaludgang: 2 modtaktudgange, Kortslutningssikker, beskyttet mod polaritetsfejl, overspændingssikring, interfacetype: IO-link ( via C/Q = pin 4 ), koblingsmåde: Sensorens koblingstype kan skiftes. Leveringstilstanden er: C/Q - pin4: NPN åbner / lystænding, PNP sluttekontakt / mørk-koblende, IO-link /Q - pin2: NPN sluttekontakt / mørk-koblende, PNP åbner / lystænding, tilslutning: Stik M8 x 1, 4-polet, driftsspænding: 10... 30 V DC, omgivelsestemperatur -20 ... 60 °C (-4... 140 °F)

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Version

Generelle dataRækkevidde: 0... 3,5 m på Teach-virksomheden; 0... 5 m ved kontaktstilling "N"Reflektorafstand: 0... 3,5 m på Teach-virksomheden; 0... 5 m ved kontaktstilling "N"Grænsevidde 6 m.Referenceobjekt: Reflektor H85-2Lyssender: LEDLystype: Rød, vekslende lysLed-risikokegruppens karakteristika: Fri gruppeLyspletdiameter: Ca. 170 mm i en afstand af 3,5 m.Åbningsvinkel: ca. 5 °Fremmedlysgrænse: EN 60947-5-2Parametre for funktionel sikkerhedMTTFd: 600 a.Brugsperiode (TM): 20 a.Diagnosedækket (DC): 0 %Visning/betjeningselementerDriftsindikator: Grøn LED: | statisk on - power-on | blinkende (4 Hz) - kortslutning | blinkende med kort afbrydelse (1 Hz) - IO-link tilstandFunktionsindikator: Gul LED: | statisk tænd - lysvej frit | statisk fra - objekt registreres | blinkende (4 Hz) - underskridelse af funktionsreservenBetjeningselementer: Teach-in-knapBetjeningselementer: 5-trins drejekontakt til valg af driftstilstandeKontrastregistreringsniveauer: 10 % - rene, vandfyldte PET-flasker | 18 % - klarglasflasker | 40 % - farveleglas eller ugennemsigtige materialer | kan indstilles via en drejekontaktElektriske dataDriftsspænding 10... 30 V DCBølgethed: Maks. 10 %Tomgangsstrøm: < 25 mA ved 24 V forsyningsspændingBeskyttelsesklasse: IIIInterfaceInterfacetype: IO-link ( over C/Q = PIN 4 )Overførselshastighed: COM2 (38,4 kbit/s)IO-link-version: 1.1Min. Cyklustid: 2,3 msProcesdatabredde: Procesdata indgang 2 bit | procesdata udgang 2 bitSIO-mode understøttelse: JaID-enheder: 0x110A0C (1116684)Kompatibel masterport-type: AUdgangKoblingsmåden: Sensorens koblingsmåde kan omskiftes. Leveringstilstanden er: | C/Q - Pin4: NPN åbner / lystænding, PNP sluttekontakt / mørk-koblende, IO-link | /Q - Pin2: NPN sluttekontakt / mørk-koblende, PNP / lystændingSignaludgang: 2 push-pull-udgange, kortslutningsbeskyttet mod polaritetsfejlKontaktspænding maks. 30 V/DCKoblingsstrøm: Maks. 100 mA , ohmsk belastningAnvendelseskategori: DC-12 og DC-13Spændingsfald ≤ 1,5 V DCSkiftefrekvens 500 HzReaktionstid 1 msOverensstemmelseKommunikationsinterface: IEC 61131-9Produktstandard: EN 60947-5-2Godkendelser og certifikaterUL-godkendelse: E87056, cULus Listed , »Class 2«-strømforsyning, type Rating 1Krav til omgivelserOmgivelsestemperatur -20 60 °C (-4... 140 °F) | Opbevaringstemperatur: -20 ... 70 °C (-4... 158 °F)Mekaniske dataKabinetbredde: 13,9 mmKabinet højde 41,4 mmKabinetdybde 18,3 mmBESKYTTELSESKLASSE: IP67 / IP69 / IP69KTilslutning: Apparatstik M8 x 1, 4-poletMateriale Kabinet: Pc (polykarbonat) Lysafgivelse: FloatglasMasse: Ca. 10 g.
