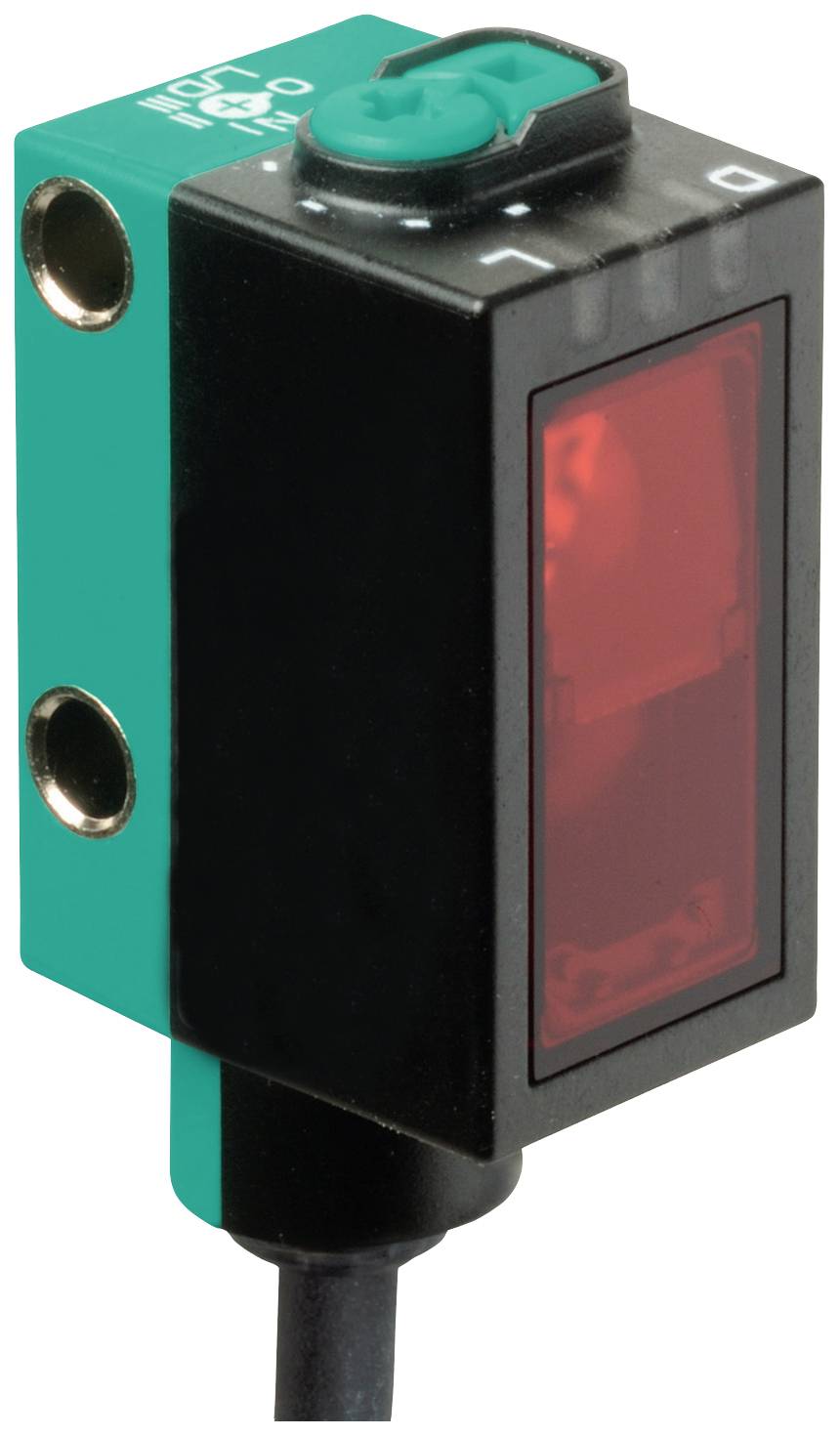

Pepperl+Fuchs Refleksionsfotocelle OBG5000-R101-2EP1-IO 267075-100541 Teach-in 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Emballage-type
Piece
Produkttype
Refleksionsfotocelle
Funktioner
Teach-in
Driftsspænding maks.
30 V/DC
Tilslutning
Kabel
Datablad (PDF)
Antal
Total (1.112,00 kr. / stk.r)
1.112,00 kr.
ekskl. moms
Gratis fragt
30 dages returret
Tekniske specifikationer
- Emballage-type
Piece
- Produkttype
Refleksionsfotocelle
- Type
OBG5000-R101-2EP1-IO
- Funktioner
Teach-in
- Min. driftsspænding
10 V/DC
- Driftsspænding maks.
30 V/DC
- Driftsspænding
10 - 30 V/DC
- Reaktionstid
1 ms
- Kontakttype
1 x brydekontakt
- Udgange
NPN, åbner
NPN, lukker
PNP, åbner
PNP, lukker
- Kontaktfrekvens
500 Hz
- Tilslutning
Kabel
- Kabellængde
2 m
- Kabinetmateriale
Polykarbonat
- Sendertype
LED, rød
6 m
- Specifikationer
LED-display
- Min. Temperatur
-20 °C
- Maks. temperatur
60 °C
- Bredde
13.9 mm
- H
33.8 mm
- D
18.3 mm
- Dim.
(B x H x T) 13.9 x 33.8 x 18.3 mm
- Indhold
1 stk
- Trådløs opladningsfunktion
Nej
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 2628857 Pepperl+Fuchs Refleksionsfotocelle OBG5000-R101-2EP1-IO 267075-100541 Teach-in 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2628857 Pepperl+Fuchs Refleksionsfotocelle OBG5000-R101-2EP1-IO 267075-100541 Teach-in 1 stk
Beskrivelse
Rækkevidde: 0... 3,5 m på Teach-virksomheden; 0... 5 m ved kontaktstilling "N", lyssender: LED, lystype: Rød, vekslende lys, signaludgang: 2 modtaktudgange, Kortslutningssikker, beskyttet mod omvendt polaritet, overspænding, interfacetype: IO-link ( via C/Q = BK ), koblingstype: Sensorens koblingstype kan omstilles. Leveringstilstanden er: C/Q - BK: NPN åbner / lystænding, PNP sluttekontakt / mørk-koblende, IO-link /Q - WH: NPN sluttekontakt / mørk-koblende, PNP åbner / lystænding, tilslutning: Fast kabel 2 m, driftsspænding: 10... 30 V DC, omgivelsestemperatur -20 ... 60 °C (-4... 140 °F), kabel kan bevæges ikke
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- Generelle dataRækkevidde: 0... 3,5 m på Teach-virksomheden; 0... 5 m ved kontaktstilling "N"Reflektorafstand: 0... 3,5 m på Teach-virksomheden; 0... 5 m ved kontaktstilling "N"Grænsevidde 6 m.Referenceobjekt: Reflektor H85-2Lyssender: LEDLystype: Rød, vekslende lysLed-risikokegruppens karakteristika: Fri gruppeLyspletdiameter: Ca. 170 mm i en afstand af 3,5 m.Åbningsvinkel: ca. 5 °Fremmedlysgrænse: EN 60947-5-2Parametre for funktionel sikkerhedMTTFd: 600 a.Brugsperiode (TM): 20 a.Diagnosedækket (DC): 0 %Visning/betjeningselementerDriftsindikator: Grøn LED: | statisk on - power-on | blinkende (4 Hz) - kortslutning | blinkende med kort afbrydelse (1 Hz) - IO-link tilstandFunktionsindikator: Gul LED: | statisk tænd - lysvej frit | statisk fra - objekt registreres | blinkende (4 Hz) - underskridelse af funktionsreservenBetjeningselementer: Teach-in-knapBetjeningselementer: 5-trins drejekontakt til valg af driftstilstandeKontrastregistreringsniveauer: 10 % - rene, vandfyldte PET-flasker | 18 % - klarglasflasker | 40 % - farveleglas eller ugennemsigtige materialer | kan indstilles via en drejekontaktElektriske dataDriftsspænding 10... 30 V DCBølgethed: Maks. 10 %Tomgangsstrøm: < 25 mA ved 24 V forsyningsspændingBeskyttelsesklasse: IIIInterfaceInterfacetype: IO-link ( over C/Q = BK )Overførselshastighed: COM2 (38,4 kbit/s)IO-link-version: 1.1Min. Cyklustid: 2,3 msProcesdatabredde: Procesdata indgang 2 bit | procesdata udgang 2 bitSIO-mode understøttelse: JaID-enheder: 0x110A07 (1116679)Kompatibel masterport-type: AUdgangKoblingsmåden: Sensorens koblingsmåde kan omskiftes. Leveringstilstanden er: | C/Q - BK: NPN åbner / lystænding, PNP sluttekontakt / mørk-koblende, IO-link | /Q - WH: NPN sluttekontakt / mørk-koblende, PNP / lystændingSignaludgang: 2 push-pull-udgange, kortslutningsbeskyttet mod polaritetsfejlKontaktspænding maks. 30 V/DCKoblingsstrøm: Maks. 100 mA , ohmsk belastningAnvendelseskategori: DC-12 og DC-13Spændingsfald ≤ 1,5 V DCSkiftefrekvens 500 HzReaktionstid 1 msOverensstemmelseKommunikationsinterface: IEC 61131-9Produktstandard: EN 60947-5-2Godkendelser og certifikaterUL-godkendelse: E87056, cULus Listed , »Class 2«-strømforsyning, type Rating 1Krav til omgivelserOmgivelsestemperatur -20 60 °C (-4... 140 °F), kabel kan bevæges ikkeOpbevaringstemperatur: -40... 70 °C (-40... 158 °F)Mekaniske dataKabinetbredde: 13,9 mmKabinet højde 33,8 mmKabinetdybde 18,3 mmBESKYTTELSESKLASSE: IP67 / IP69 / IP69KTilslutning: Fast kabel 2 mMateriale Kabinet: Pc (polykarbonat) Lysafgivelse: PMMAMasse: Ca. 36 g.Ledningslængde: 2 m
