Name: Pepperl+Fuchs Refleksionsfotocelle OBG4000-R103-EP-IO-V3 267075-100313 Omskifter 1 stk
Brand: Pepperl+Fuchs
SKU: 2628843
Availability: BackOrder

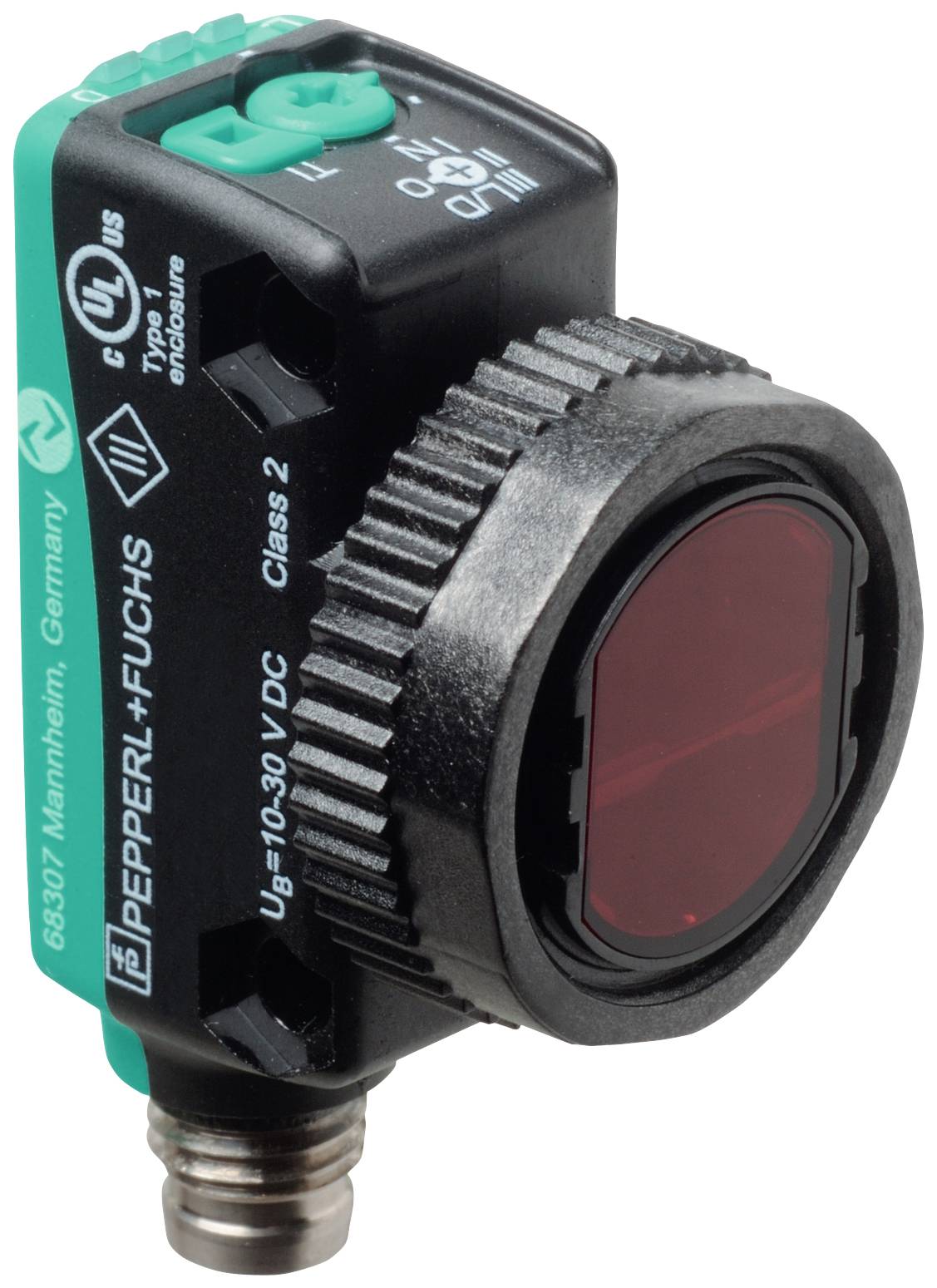

En rektangulær, sort sensor med rød linse, grøn påskrift og metalforbindelse, fremstillet af Pepperl+Fuchs, model X.

Lignende billede

Produkttype

Refleksionsfotocelle

Funktioner

Omskifter

Driftsspænding maks.

30 V/DC

Tilslutning

Type

OBG4000-R103-EP-IO-V3

Datablad (PDF)

Levering fre. 18. dec. 2026

Antal

stk.

Total (1.112,00 kr. / stk.r)

1.112,00 kr.

ekskl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Produkttype: Refleksionsfotocelle

Type: OBG4000-R103-EP-IO-V3

Funktioner: Omskifter

Min. driftsspænding: 10 V/DC

Driftsspænding maks.: 30 V/DC

Driftsspænding: 10 - 30 V/DC

Reaktionstid: 1 ms

Kontakttype: Antivalent

Udgange: NPN, lukker
PNP, åbner

Kontaktfrekvens: 500 Hz

Tilslutning: M8

Kabinetmateriale: Polykarbonat

Sendertype: LED, rød

: 5 m

Specifikationer: Med baggrundsundertrykkelse

Min. Temperatur: -20 °C

Maks. temperatur: 60 °C

Bredde: 15 mm

H: 43.9 mm

D: 26.7 mm

Dim.: (B x H x T) 15 x 43.9 x 26.7 mm

Indhold: 1 stk

Trådløs opladningsfunktion: Nej

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 2628843 Pepperl+Fuchs Refleksionsfotocelle OBG4000-R103-EP-IO-V3 267075-100313 Omskifter 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2628843 Pepperl+Fuchs Refleksionsfotocelle OBG4000-R103-EP-IO-V3 267075-100313 Omskifter 1 stk

Beskrivelse

Rækkevidde: 0... 3,5 m på Teach-virksomheden; 0... 4 m ved kontaktstilling "N", lyssender: LED, lystype: Rød, vekslende lys, signaludgang: 1 modtaktudgang, Kortslutningssikker, beskyttet mod polaritetsfejl, overspændingssikring, interfacetype: IO-link ( via C/Q = pin 4 ), koblingsmåde: Sensorens koblingstype kan skiftes. Leveringstilstanden er: C/Q - pin4: NPN sluttekontakt / mørk-koblende, PNP åbner / lystænding, IO-link, tilslutning: Stik M8 x 1, 3-polet, driftsspænding: 10... 30 V DC, omgivelsestemperatur -20 ... 60 °C (-4... 140 °F)

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Version

Generelle dataRækkevidde: 0... 3,5 m på Teach-virksomheden; 0... 4 m ved kontaktstilling "N"Reflektorafstand: 0... 3,5 m på Teach-virksomheden; 0... 4 m ved kontaktstilling "N"Grænsevidde 5 m.Referenceobjekt: Reflektor H85-2Lyssender: LEDLystype: Rød, vekslende lysLed-risikokegruppens karakteristika: Fri gruppeLyspletdiameter: Ca. 170 mm i en afstand af 3,5 m.Åbningsvinkel: ca. 5 °Fremmedlysgrænse: EN 60947-5-2Parametre for funktionel sikkerhedMTTFd: 600 a.Brugsperiode (TM): 20 a.Diagnosedækket (DC): 0 %Visning/betjeningselementerDriftsindikator: Grøn LED: | statisk on - power-on | blinkende (4 Hz) - kortslutning | blinkende med kort afbrydelse (1 Hz) - IO-link tilstandFunktionsindikator: Gul LED: | statisk tænd - lysvej frit | statisk fra - objekt registreres | blinkende (4 Hz) - underskridelse af funktionsreservenBetjeningselementer: Teach-in-knapBetjeningselementer: 5-trins drejekontakt til valg af driftstilstandeKontrastregistreringsniveauer: 10 % - rene, vandfyldte PET-flasker | 18 % - klarglasflasker | 40 % - farveleglas eller ugennemsigtige materialer | kan indstilles via en drejekontaktElektriske dataDriftsspænding 10... 30 V DCBølgethed: Maks. 10 %Tomgangsstrøm: < 25 mA ved 24 V forsyningsspændingBeskyttelsesklasse: IIIInterfaceInterfacetype: IO-link ( over C/Q = PIN 4 )Overførselshastighed: COM2 (38,4 kbit/s)IO-link-version: 1.1Min. Cyklustid: 2,3 msProcesdatabredde: Procesdata indgang 2 bit | procesdata udgang 2 bitSIO-mode understøttelse: JaID-enheder: 0x110A03 (1116675)Kompatibel masterport-type: AUdgangKoblingsmåden: Sensorens koblingsmåde kan omskiftes. Leveringstilstanden er: | C/Q - Pin4: NPN lukker / mørk kobling, PNP åbner / lystænding, IO-link | Signaludgang: 1 modtaktudgang, kortslutningssikker, beskyttet mod polaritetsfejl og overspændingKontaktspænding maks. 30 V/DCKoblingsstrøm: Maks. 100 mA , ohmsk belastningAnvendelseskategori: DC-12 og DC-13Spændingsfald ≤ 1,5 V DCSkiftefrekvens 500 HzReaktionstid 1 msOverensstemmelseKommunikationsinterface: IEC 61131-9Produktstandard: EN 60947-5-2Godkendelser og certifikaterUL-godkendelse: E87056, cULus Listed , »Class 2«-strømforsyning, type Rating 1Krav til omgivelserOmgivelsestemperatur -20 60 °C (-4... 140 °F) | Opbevaringstemperatur: -40... 70 °C (-40... 158 °F)Mekaniske dataKabinetbredde: 15 mmKabinet højde 43,9 mmKabinetdybde 26,7 mmBESKYTTELSESKLASSE: IP67 / IP69 / IP69KTilslutning: Apparatstik M8 x 1, 3-poletMateriale Kabinet: Pc (polykarbonat) Lysafgivelse: PMMAMasse: Ca. 12 g.
