Name: Pepperl+Fuchs Refleksionsfotocelle ML100-55-G/103/115 297836 Lystænding 1 stk
Brand: Pepperl+Fuchs
SKU: 2628876
Availability: BackOrder

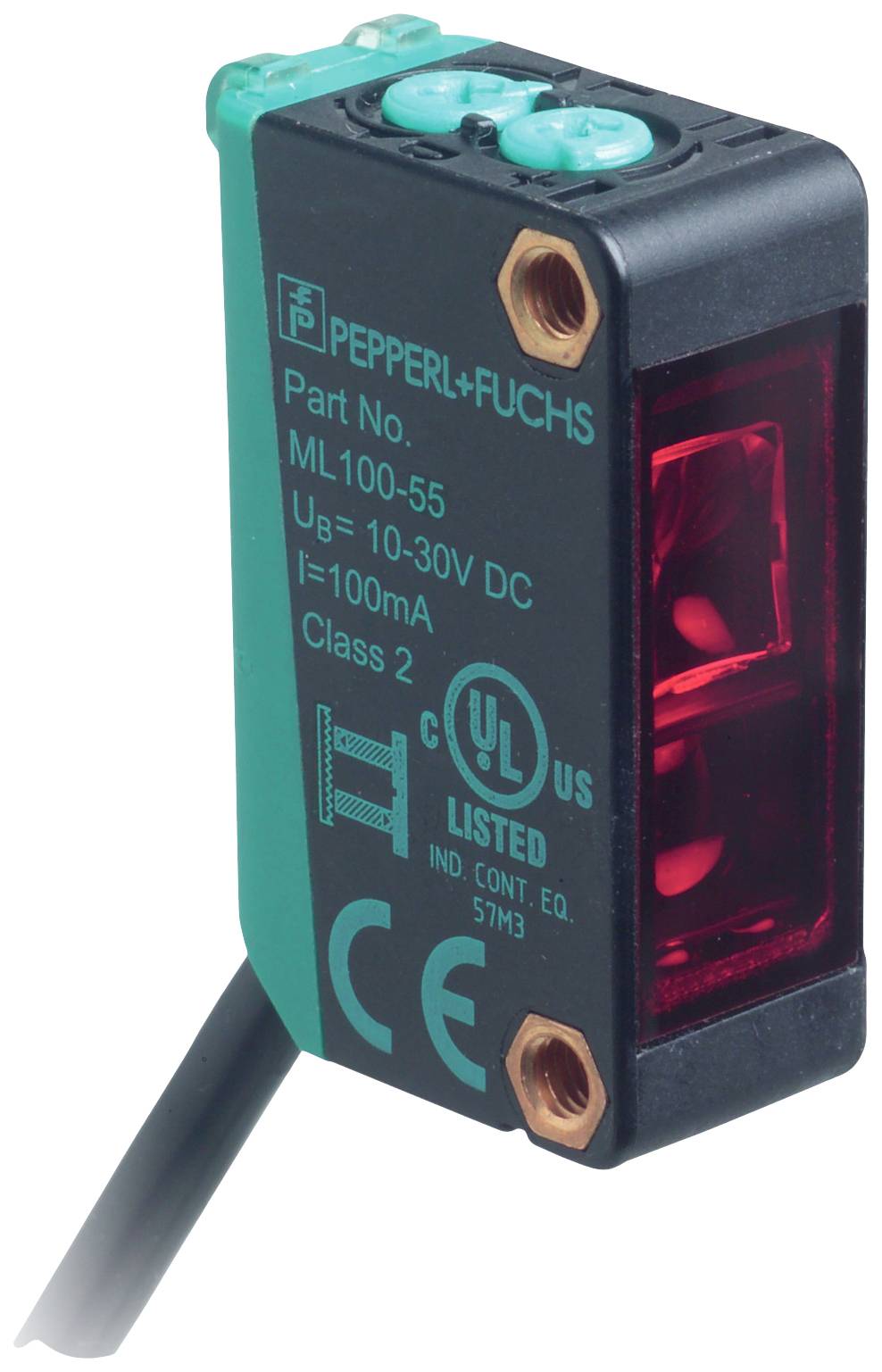

En rektangulær optoelektronisk sensor fra Pepperl+Fuchs med sort og turkisfarvet kabinet og rødt linse.

Lignende billede

Produkttype

Refleksionsfotocelle

Funktioner

Lystænding

Driftsspænding maks.

30 V/DC

Tilslutning

Kabel

Type

ML100-55-G/103/115

Datablad (PDF)

Levering ons. 25. nov.

Antal

stk.

Total (792,00 kr. / stk.r)

792,00 kr.

ekskl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Produkttype: Refleksionsfotocelle

Type: ML100-55-G/103/115

Funktioner: Lystænding

Min. driftsspænding: 10 V/DC

Driftsspænding maks.: 30 V/DC

Driftsspænding: 10 - 30 V/DC

Reaktionstid: 0.5 ms

Kontakttype: 1 PNP

Udgange: PNP

Kontaktfrekvens: 1000 Hz

Tilslutning: Kabel

Kabellængde: 2 m

Kabinetmateriale: Polykarbonat

Sendertype: LED, rød

Lysudgang: Aksial

: 2.5 m

Specifikationer: LED-display

Min. Temperatur: -30 °C

Maks. temperatur: 60 °C

Bredde: 11 mm

H: 31 mm

D: 20 mm

Dim.: (B x H x T) 11 x 31 x 20 mm

Indhold: 1 stk

Trådløs opladningsfunktion: Nej

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 2628876 Pepperl+Fuchs Refleksionsfotocelle ML100-55-G/103/115 297836 Lystænding 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2628876 Pepperl+Fuchs Refleksionsfotocelle ML100-55-G/103/115 297836 Lystænding 1 stk

Beskrivelse

Rækkevidde: 0... 2,5 m, lyssender: Led, lystype: Rød, vekslende lys, signaludgang: 1 PNP-udgang, Kortslutningssikker, beskyttet mod omvendt polaritet, åben kollektor, koblingsmåde: Sensorens koblingsmåde kan skiftes. Leveringstilstanden er: Lystænding, tilslutning: Fast kabel 2 m, driftsspænding: 10... 30 V DC, omgivelsestemperatur -30... 60 °C (-22 ... 140 °F)

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Version

Generelle dataRækkevidde: 0... 2,5 m;Reflektorafstand: 0,05... 2,5 m;Grænsevidde 2,5 m.Referenceobjekt: Reflektor H50Lyssender: LEDLystype: Rød, vekslende lysPolarisationsfilter: JaLyspletdiameter: Ca. 180 mm i en afstand af 2,5 m.Åbningsvinkel: ca. 4 °Lysafgivelse: FrontaltFremmedlysgrænse: EN 60947-5-2:2007+A1:2012Parametre for funktionel sikkerhedMTTFd: 860 a.Brugsperiode (TM): 20 a.Diagnosedækket (DC): 0 %Visning/betjeningselementerDriftsvisning: Led grøn: Net til (Power on) teach-i: Led gul/grøn; jævn-faset blink; 2,5 Hz Teach fejl: Led gul/grøn; profasede blink; 8,0 HzFunktionsvisning: Led gul: Lyser ved modtagelse af sendestrahet fra ved afbrydelse af strålingBetjeningselementer: Teach-i drejekontaktBetjeningselementer: Oplyst/mørkekontakt forindstillet til lystændingKontrastregistreringstrin: 18 % - klarglasflasker | 40 % - farveleglas eller utransparente materialer | kan indstilles ved hjælp af teach-in-kontakt | Elektriske dataDriftsspænding 10... 30 V DCBølgethed: Maks. 10 %Tomgangsforbrug: 20 mAUdgangKoblingsmåden: Sensorens koblingsmåde kan omskiftes. Leveringstilstanden er: LystændingSignaludgang: 1 PNP-udgang, kortslutningssikker, polaritetssikker, åben kollektorKontaktspænding maks. 30 V/DCKoblingsstrøm: Maks. 100 mA , ohmsk belastningSpændingsfald ≤ 1,5 V DCSkiftefrekvens 1000 HzReaktionstid 0,5 msOverensstemmelseProduktstandard: EN 60947-5-2Godkendelser og certifikaterEAC-KONFORMITET: TR CU 020/2011UL-godkendelse: CULus listed, Class-2-strømkilde eller UL-listet strømforsyning med begrænset spændingsudgang med (evt. integreret) sikring (maks. 3.3 A iht. UL248), type-1-kabinetCCC-godkendelse: Produkter, hvis maks. driftsspænding ≤ 36 V, kræver ikke godkendelse og er derfor ikke forsynet med CCC-mærkning.Krav til omgivelserOmgivelsestemperatur -30 60 °C (-22 ... 140 °F)Opbevaringstemperatur: -40... 70 °C (-40... 158 °F)Mekaniske dataKabinetbredde: 11 mmKabinet højde 31 mmKabinetdybde 20 mmKapslingsklasse:IP67Tilslutning: Fast kabel 2 mMateriale Kabinet: Pc (polykarbonat) Lysafgivelse: PMMAMasse: Ca. 50 g.Tilspændingsmoment for befæstigelsesskruer: 0,6 NmLedningslængde: 2 m
