Name: Pepperl+Fuchs Refleksions-lyssensor OQT400-R201-2EP-IO-0,3M-V31 295670-100168 Teach-in 1 stk
Brand: Pepperl+Fuchs
SKU: 2629088
Availability: BackOrder

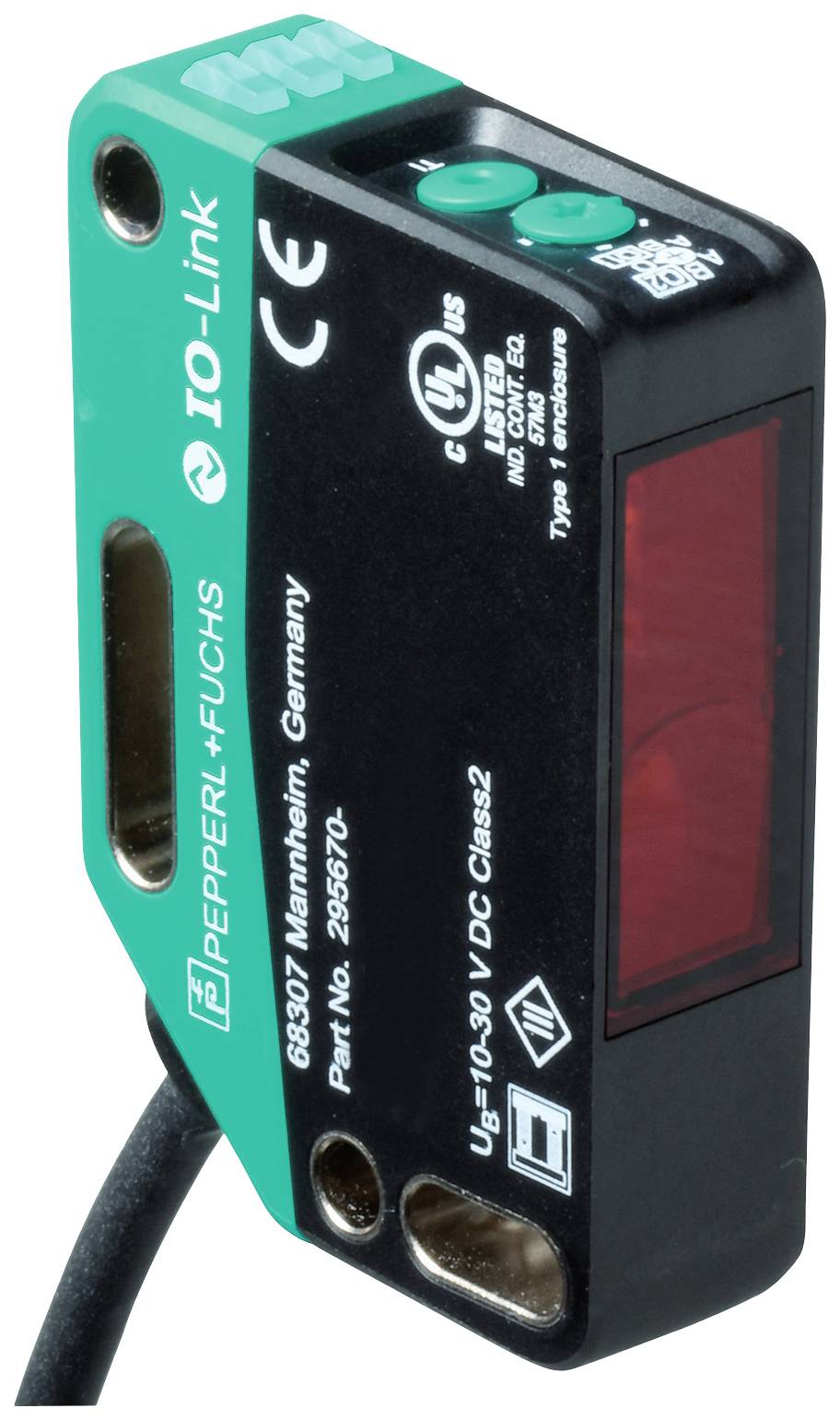

En rektangulær sensor fra Pepperl+Fuchs, modeltype med CE-, UL- og CCC-certificeringer, rødt sensorudgangvindue.

Lignende billede

Produkttype

Refleksions-lyssensor

Funktioner

Teach-in

Driftsspænding maks.

30 V/DC

Tilslutning

M8, 4-polet

Type

OQT400-R201-2EP-IO-0,3M-V31

Datablad (PDF)

Levering fre. 18. dec. 2026

Antal

stk.

Total (1.432,00 kr. / stk.r)

1.432,00 kr.

ekskl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Produkttype: Refleksions-lyssensor

Type: OQT400-R201-2EP-IO-0,3M-V31

Funktioner: Teach-in

Min. driftsspænding: 10 V/DC

Driftsspænding maks.: 30 V/DC

Driftsspænding: 10 - 30 V/DC

Reaktionstid: 2.3 ms

Udgange: NPN, lukker
PNP, åbner

Kontaktfrekvens: 217 Hz

Tilslutning: M8, 4-polet

Kabellængde: 0.3 m

Kabinetmateriale: PC

Sendertype: LED, rød

: 400 mm

Min. Temperatur: -40 °C

Maks. temperatur: 60 °C

Bredde: 15 mm

H: 61.7 mm

D: 41.7 mm

Dim.: (B x H x T) 15 x 61.7 x 41.7 mm

Indhold: 1 stk

Trådløs opladningsfunktion: Nej

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 2629088 Pepperl+Fuchs Refleksions-lyssensor OQT400-R201-2EP-IO-0,3M-V31 295670-100168 Teach-in 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2629088 Pepperl+Fuchs Refleksions-lyssensor OQT400-R201-2EP-IO-0,3M-V31 295670-100168 Teach-in 1 stk

Beskrivelse

Tastområde: 40... 400 mm, lyssender: LED, lystype: Rød, vekslende lys, signaludgang: 2 modtaktudgange, Kortslutningssikker, beskyttet mod omvendt polaritet, overspændingsbeskyttelsesart, interface type: IO-link ( via C/Q = pin 4 ), koblingstype: Leveres: C/Q - Pin4: NPN sluttekontakt, PNP åbner, IO-link Q2 - Pin2: NPN sluttekontakt, PNP åbner, tilslutning: Fast kabel 300 mm med stik M8 x 1, 4-polet, driftsspænding: 10... 30 V DC, omgivelsestemperatur -40... 60 °C (-40... 140 °F) , kabel fast installeret -20... 60 °C (-4... 140 °F), kabel kan bevæges ikke

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Version

Generelle dataTastområde: 40... 400 mmTastområde min.: 40... 100 mmTastområde maks.: 40... 400 mmIndstillingsområde 100... 400 mmReferenceobjekt: Standardhvid, 100 mm x 100 mmLyssender: LEDLystype: Rød, vekslende lysLed-risikokegruppens karakteristika: Fri gruppeSort/hvid-difference (6 %/90 %): < 5 % | | Lyspletdiameter: Ca. 15 mm i en afstand af 400 mmÅbningsvinkel: ca. 2,5 °Fremmedlysgrænse: EN 60947-5-2:70000 luxParametre for funktionel sikkerhedMTTFd: 600 a.Brugsperiode (TM): 20 a.Diagnosedækket (DC): 0 %Visning/betjeningselementerDriftsindikator: Grøn LED: | statisk on - power-on | blinkende (4 Hz) - kortslutning | blinkende med kort afbrydelse (1 Hz) - IO-link tilstandFunktionsvisning: Gul LED:statisk til - koblingsudgang aktivstatisk fra - koblingsudgang inaktivBetjeningselementer: Teach-in-knapBetjeningselementer: 5-trins drejekontakt til valg af driftstilstandeElektriske dataDriftsspænding 10... 30 V DCBølgethed: Maks. 10 %Tomgangsstrøm: < 25 mA ved 24 V forsyningsspændingBeskyttelsesklasse: IIIInterfaceInterfacetype: IO-link ( over C/Q = PIN 4 )IO-Link-version: 1.1Enhedsprofil: Identification and diagnosis | Smart Sensor type 0Apparat-ID: 0x111811 (1120273)Overførselshastighed: COM2 (38,4 kbit/s)Min. Cyklustid: 2,3 msProcesdatabredde: Procesdata indgang 2 bit | procesdata udgang 2 bit"SIO Mode"-understøttelse: JaKompatibel masterport-type: AUdgangKoblingsmåde: Leveringstilstanden er: | C/Q - Pin4: NPN sluttekontakt, PNP brydekontakt, IO-link | Q2 - pin2: NPN sluttekontakt, PNP brydekontaktSignaludgang: 2 push-pull-udgange, kortslutningsbeskyttet mod polaritetsfejlKontaktspænding maks. 30 V/DCKoblingsstrøm: Maks. 100 mA , ohmsk belastningAnvendelseskategori: DC-12 og DC-13Spændingsfald ≤ 1,5 V DCSkiftefrekvens 217 HzReaktionstid 2,3 msOverensstemmelseKommunikationsinterface: IEC 61131-9Produktstandard: EN 60947-5-2Godkendelser og certifikaterEAC-KONFORMITET: TR CU 020/2011UL-godkendelse: E87056, cULus Listed , »Class 2«-strømforsyning, type Rating 1CCC-godkendelse: Produkter, hvis maks. driftsspænding ≤ 36 V, kræver ikke godkendelse og er derfor ikke forsynet med CCC-mærkning.Krav til omgivelserOmgivelsestemperatur -40 ... 60 °C (-40... 140 °F), kabel fast installeret | -20... 60 °C (-4... 140 °F), kabel kan bevæges ikkeOpbevaringstemperatur: -40... 70 °C (-40... 158 °F)Mekaniske dataKabinetbredde: 15 mmKabinet højde 61,7 mmKabinetdybde 41,7 mmBESKYTTELSESKLASSE: IP67 / IP69 / IP69KTilslutning: Fast kabel 300 mm med stik M8 x 1, 4-poletMateriale Kabinet: Pc (polykarbonat) Lysafgivelse: PMMAMasse: Ca. 51 g.Kabellængde: 0,3 m
