Name: Pepperl+Fuchs Refleksions-lyssensor OBT80-R103-EP-IO-V3-L 267075-100291 Modtakt med invertering Lystænding 1 stk
Brand: Pepperl+Fuchs
SKU: 2628763
Availability: BackOrder

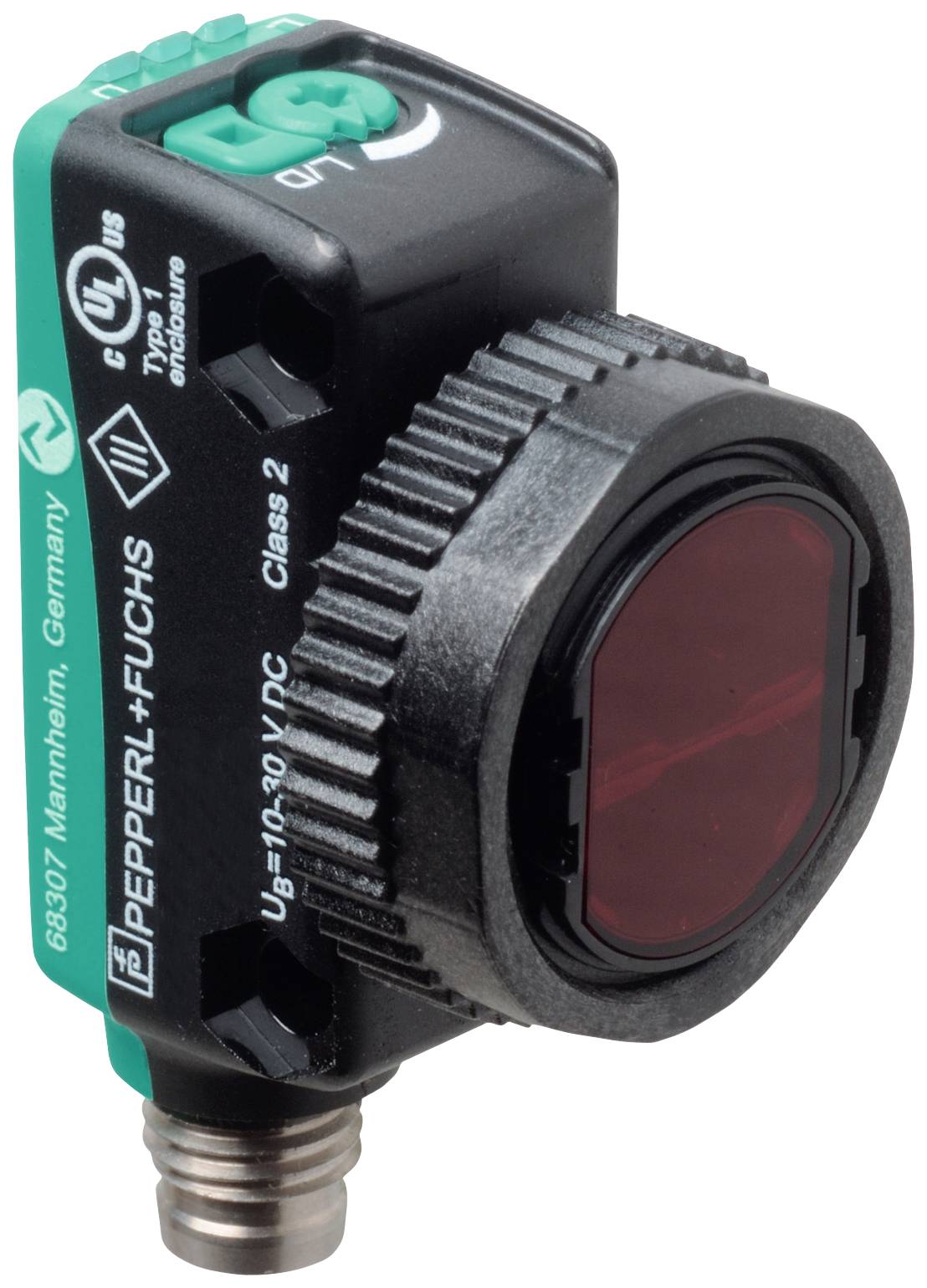

Industrielle sensorer fra Pepperl+Fuchs med sort kabinet og rødt linse-element, kendetegnende for industrielle anvendelser.

Lignende billede

Produkttype

Refleksions-lyssensor

Funktioner

Lystænding

Driftsspænding maks.

30 V/DC

Tilslutning

Type

OBT80-R103-EP-IO-V3-L

Datablad (PDF)

Levering man. 21. dec. 2026

Antal

stk.

Total (952,00 kr. / stk.r)

952,00 kr.

ekskl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Produkttype: Refleksions-lyssensor

Type: OBT80-R103-EP-IO-V3-L

Variant: Modtakt med invertering

Funktioner: Lystænding

Min. driftsspænding: 10 V/DC

Driftsspænding maks.: 30 V/DC

Driftsspænding: 10 - 30 V/DC

Reaktionstid: 300 µs

Udgange: NPN, lukker
PNP, åbner

Kontaktfrekvens: 1650 Hz

Tilslutning: M8

Kabinetmateriale: Polykarbonat

Sendertype: Laserdiode

Laserklasse: 1

Aksellængde: 680 nm

: 80 mm

Specifikationer: LED-display

Min. Temperatur: -40 °C

Maks. temperatur: 60 °C

Bredde: 15 mm

H: 43.9 mm

D: 26.7 mm

Dim.: (B x H x T) 15 x 43.9 x 26.7 mm

Indhold: 1 stk

Trådløs opladningsfunktion: Nej

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 2628763 Pepperl+Fuchs Refleksions-lyssensor OBT80-R103-EP-IO-V3-L 267075-100291 Modtakt med invertering Lystænding 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2628763 Pepperl+Fuchs Refleksions-lyssensor OBT80-R103-EP-IO-V3-L 267075-100291 Modtakt med invertering Lystænding 1 stk

Beskrivelse

Tastområde: 7... 80 mm, lyssender: Laserdiode, lystype: Rød, vekslende lys, signaludgang: 1 modtaktudgang, Kortslutningssikker, beskyttet mod polaritetsfejl, overspændingssikring, interfacetype: IO-link ( via C/Q = pin 4 ), koblingsmåde: Sensorens koblingstype kan skiftes. Leveringstilstanden er: C/Q - pin4: NPN sluttekontakt / lystænding, PNP åbner / mørk-koblende, IO-link, tilslutning: Stik M8 x 1, 3-polet, driftsspænding: 10... 30 V DC, omgivelsestemperatur -40... 60 °C (-40... 140 °F)

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Version

Generelle dataTastområde: 7... 80 mmTastområde min.: 7... 25 mmTastområde maks.: 7... 80 mmIndstillingsområde 25... 80 mmReferenceobjekt: Standardhvid, 100 mm x 100 mmLyssender: LaserdiodeLystype: Rød, vekslende lysLastregistreringsdata BEMÆRK: LASERLYS , MÅ IKKE SES IND I STRÅLEN Laserklasse 1 Bølgelængde: 680 nm Stråledivergens: > 5 mrad d63 < 1 mm i området 150 mm ... 250 mm Impulsvarighed: 3 µs Opdateringsfrekvens: Ca. 13 kHz Max. Puls energi 10,4 NJSort/hvid-difference (6%/90%): < 5% ved 60 mmLyspletdiameter < : 1 mm i en afstand af 60 mmÅbningsvinkel: ca. 0,3 °Fremmedlysgrænse: EN 60947-5-2:40000 luxParametre for funktionel sikkerhedMTTFd: 560 a.Brugsperiode (TM): 20 a.Diagnosedækket (DC): 0 %Visning/betjeningselementerDriftsindikator: Grøn LED: | statisk on - power-on | blinkende (4 Hz) - kortslutning | blinkende med kort afbrydelse (1 Hz) - IO-link tilstandFunktionsindikator: Gul LED: | statisk on - objekt registreres | statisk fra - objekt registreres ikkeBetjeningselementer: Lys-/mørkekontaktBetjeningselementer: Indstilling af impulsviddeElektriske dataDriftsspænding 10... 30 V DCBølgethed: Maks. 10 %Tomgangsstrøm: < 20 mA ved 24 V forsyningsspændingBeskyttelsesklasse: IIIInterfaceInterfacetype: IO-link ( over C/Q = PIN 4 )Enhedsprofil: Smart sensorOverførselshastighed: COM2 (38,4 kbit/s)IO-link-version: 1.1Min. Cyklustid: 2,3 msProcesdatabredde: Procesdata indgang 1 bit | procesdata udgang 2 bitSIO-mode understøttelse: JaApparater ID: 0x110606 (1115654)Kompatibel masterport-type: AUdgangKoblingsmåden: Sensorens koblingsmåde kan omskiftes. Leveringstilstanden er: | C/Q - Pin4: NPN lukker / lystænding, PNP åbner / mørk-koblende, IO-link | Signaludgang: 1 modtaktudgang, kortslutningssikker, beskyttet mod polaritetsfejl og overspændingKontaktspænding maks. 30 V/DCKoblingsstrøm: Maks. 100 mA , ohmsk belastningAnvendelseskategori: DC-12 og DC-13Spændingsfald ≤ 1,5 V DCSkiftefrekvens 1650 HzResponstid: 300 µsOverensstemmelseKommunikationsinterface: IEC 61131-9Produktstandard: EN 60947-5-2Lasersikkerhed: EN 60825-1:2014Godkendelser og certifikaterUL-godkendelse: E87056, cULus Listed , »Class 2«-strømforsyning, type Rating 1FDA-godkendt: IEC 60825-1:2007 complies with 21 CFR 1040.10 and 1040.11 except for deviations pursuant to Laser no. 50, dated June 24, 2007Krav til omgivelserOmgivelsestemperatur -40 ... 60 °C (-40... 140 °F) | Opbevaringstemperatur: -40... 70 °C (-40... 158 °F)Mekaniske dataKabinetbredde: 15 mmKabinet højde 43,9 mmKabinetdybde 26,7 mmBESKYTTELSESKLASSE: IP67 / IP69 / IP69KTilslutning: Apparatstik M8 x 1, 3-poletMateriale Kabinet: Pc (polykarbonat) Lysafgivelse: PMMAMasse: Ca. 12 g.
