Name: Pepperl+Fuchs Refleksions-lyssensor OBT650-R200-EP-IO-V3-1T 295670-100114 Omskifter 1 stk
Brand: Pepperl+Fuchs
SKU: 2628792
Availability: BackOrder

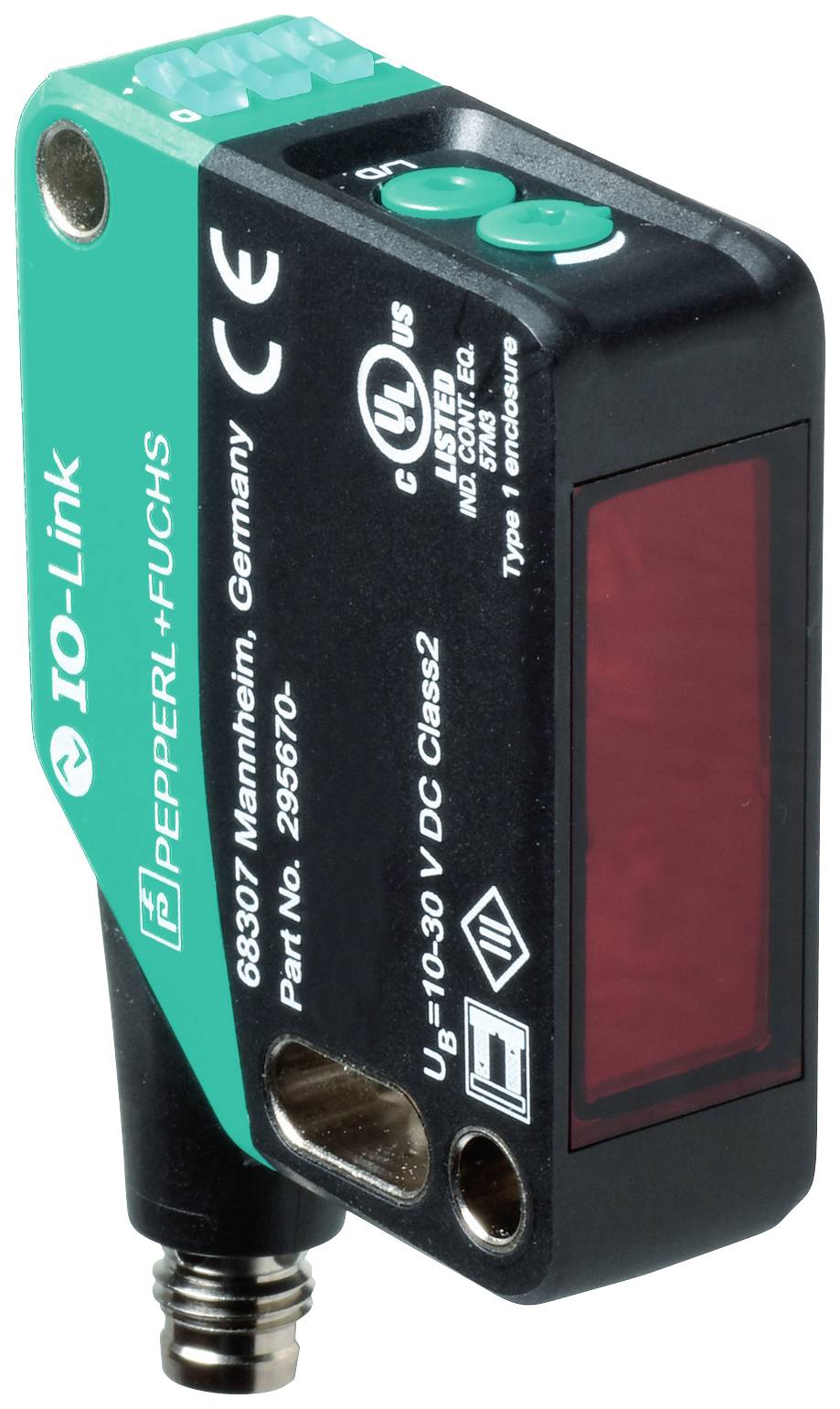

En rektangulær optisk sensor fra Pepperl+Fuchs med påskriften 'IO-Link' og tekniske specifikationer på siden.

Lignende billede

Emballage-type

Single

Produkttype

Refleksions-lyssensor

Funktioner

Omskifter

Driftsspænding maks.

30 V/DC

Tilslutning

Datablad (PDF)

Levering fre. 18. dec. 2026

Antal

stk.

Total (1.192,00 kr. / stk.r)

1.192,00 kr.

ekskl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Emballage-type: Single

Produkttype: Refleksions-lyssensor

Type: OBT650-R200-EP-IO-V3-1T

Funktioner: Omskifter

Min. driftsspænding: 10 V/DC

Driftsspænding maks.: 30 V/DC

Driftsspænding: 10 - 30 V/DC

Reaktionstid: 1 ms

Udgange: NPN, lukker
PNP, åbner

Kontaktfrekvens: 500 Hz

Tilslutning: M8

Kabinetmateriale: Polykarbonat

Sendertype: LED, rød

: 650 mm

Specifikationer: Med baggrundsundertrykkelse

Min. Temperatur: -40 °C

Maks. temperatur: 60 °C

Bredde: 15 mm

H: 50.6 mm

D: 41.7 mm

Dim.: (B x H x T) 15 x 50.6 x 41.7 mm

Indhold: 1 stk

Trådløs opladningsfunktion: Nej

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 2628792 Pepperl+Fuchs Refleksions-lyssensor OBT650-R200-EP-IO-V3-1T 295670-100114 Omskifter 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2628792 Pepperl+Fuchs Refleksions-lyssensor OBT650-R200-EP-IO-V3-1T 295670-100114 Omskifter 1 stk

Beskrivelse

Tastområde: 10... 650 mm, lyssender: LED, lystype: Rød, vekslende lys, signaludgang: 1 modtaktudgang, Kortslutningssikker, beskyttet mod polaritetsfejl, overspændingssikring, interfacetype: IO-link ( via C/Q = pin 4 ), koblingsmåde: Sensorens koblingstype kan skiftes. Leveringstilstanden er: C/Q - pin4: NPN sluttekontakt / mørk-koblende, PNP åbner / lystænding, IO-link, tilslutning: Stik M8 x 1, 3-polet, 90° drejelig, driftsspænding: 10... 30 V DC, omgivelsestemperatur -40... 60 °C (-40... 140 °F)

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Version

Generelle dataTastområde: 10... 650 mmTastområde min.: 10... 100 mmTastområde maks.: 10... 650 mmIndstillingsområde 100... 650 mmReferenceobjekt: Standardhvid, 100 mm x 100 mmLyssender: LEDLystype: Rød, vekslende lysLed-risikokegruppens karakteristika: Fri gruppeSort-hvid-difference (6%/90%): < 6% ved 650 mmLyspletdiameter: Ca. 20 mm x 20 mm i en afstand af 650 mmÅbningsvinkel: ca. 2 °Fremmedlysgrænse: EN 60947-5-2:70000 luxParametre for funktionel sikkerhedMTTFd: 600 a.Brugsperiode (TM): 20 a.Diagnosedækket (DC): 0 %Visning/betjeningselementerDriftsindikator: Grøn LED: | statisk on - power-on | blinkende (4 Hz) - kortslutning | blinkende med kort afbrydelse (1 Hz) - IO-link tilstandFunktionsindikering: LED gul:statisk på - baggrund genkendes (objekt ikke registreret) statisk ud - objekt registreresBetjeningselementer: Lys-/mørkekontaktBetjeningselementer: Indstilling af impulsviddeElektriske dataDriftsspænding 10... 30 V DCBølgethed: Maks. 10 %Tomgangsstrøm: < 25 mA ved 24 V forsyningsspændingBeskyttelsesklasse: IIIInterfaceInterfacetype: IO-link ( over C/Q = PIN 4 )IO-Link-version: 1.1Enhedsprofil: Identification and diagnosis | Smart Sensor type 2.4Apparat-id: 0x111701 (1120001)Overførselshastighed: COM2 (38,4 kbit/s)Min. Cyklustid: 2,3 msProcesdatabredde: Procesdata indgang 1 bit | procesdata udgang 2 bit"SIO Mode"-understøttelse: JaKompatibel masterport-type: AUdgangKoblingsmåden: Sensorens koblingsmåde kan omskiftes. Leveringstilstanden er: | C/Q - Pin4: NPN lukker / mørk kobling, PNP åbner / lystænding, IO-link | Signaludgang: 1 modtaktudgang, kortslutningssikker, beskyttet mod polaritetsfejl og overspændingKontaktspænding maks. 30 V/DCKoblingsstrøm: Maks. 100 mA , ohmsk belastningAnvendelseskategori: DC-12 og DC-13Spændingsfald ≤ 1,5 V DCSkiftefrekvens 500 HzReaktionstid 1 msOverensstemmelseKommunikationsinterface: IEC 61131-9Produktstandard: EN 60947-5-2Godkendelser og certifikaterEAC-KONFORMITET: TR CU 020/2011UL-godkendelse: E87056, cULus Listed , »Class 2«-strømforsyning, type Rating 1CCC-godkendelse: Produkter, hvis maks. driftsspænding ≤ 36 V, kræver ikke godkendelse og er derfor ikke forsynet med CCC-mærkning.Krav til omgivelserOmgivelsestemperatur -40 ... 60 °C (-40... 140 °F) | Opbevaringstemperatur: -40... 70 °C (-40... 158 °F)Mekaniske dataKabinetbredde: 15 mmKabinet højde 50,6 mmKabinetdybde 41,7 mmBESKYTTELSESKLASSE: IP67 / IP69 / IP69KTilslutning: Apparatstik M8 x 1, 3-polet, kan drejes 90°Materiale Kabinet: Pc (polykarbonat) Lysafgivelse: PMMAMasse: Ca. 35 g.
