Name: Pepperl+Fuchs Refleksions-lyssensor OBT60-R102-2P1-IO-0,3M-V1 267075-100556 Lystænding, Baggrundsundertrykkelse, Mørk-ko
Brand: Pepperl+Fuchs
SKU: 2628973
Availability: BackOrder

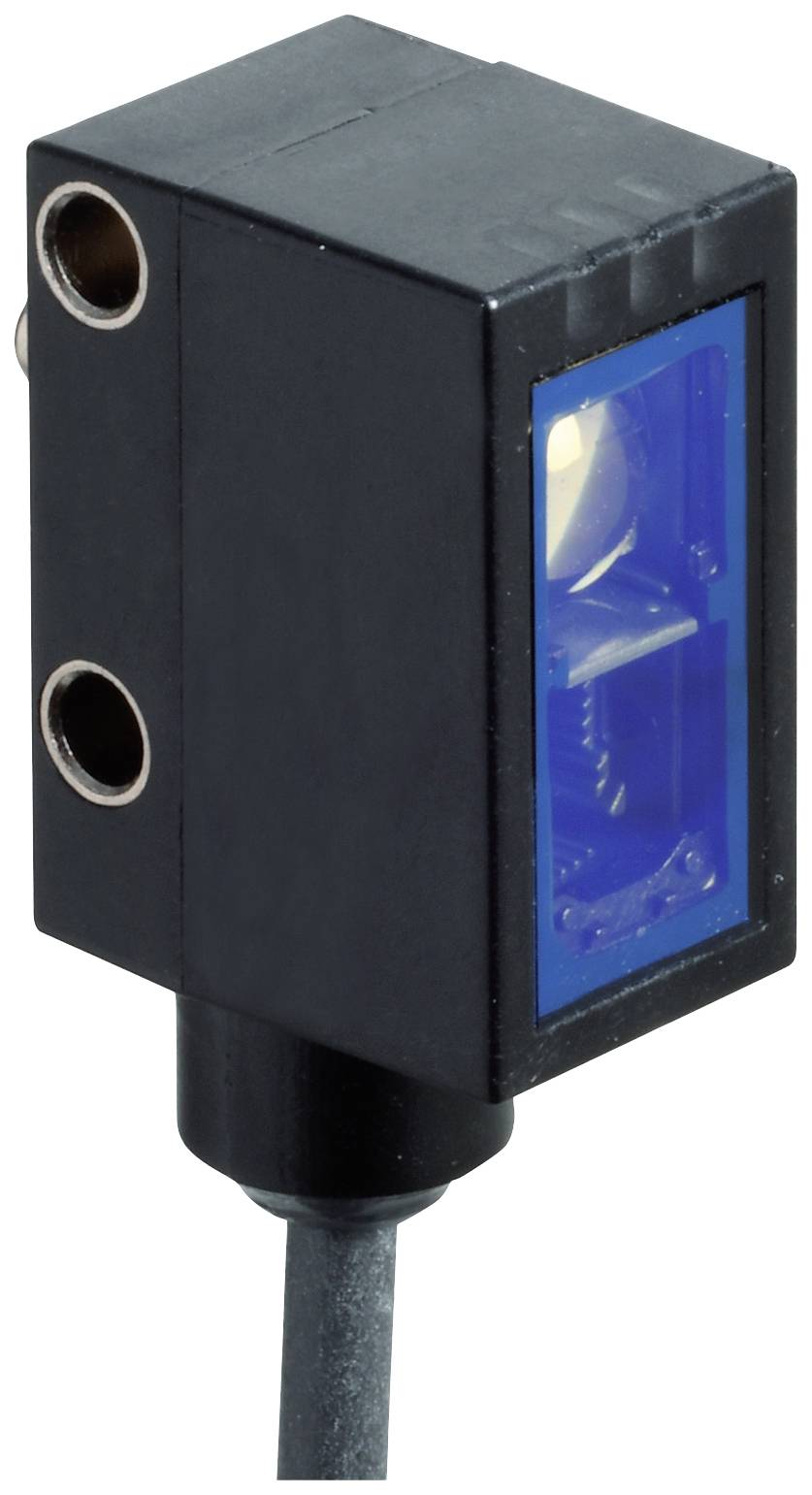

En rektangulær sort sensor med blå afdækning og kabel, bruges til industrielle anvendelser til objektdetektering.

Lignende billede

Produkttype

Refleksions-lyssensor

Funktioner

Lystænding

Baggrundsundertrykkelse

Mørk-koblende

Driftsspænding maks.

30 V/DC

Tilslutning

M12, 4-polet

Type

OBT60-R102-2P1-IO-0,3M-V1

Datablad (PDF)

Levering man. 21. dec. 2026

Antal

stk.

Total (1.352,00 kr. / stk.r)

1.352,00 kr.

ekskl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Produkttype: Refleksions-lyssensor

Type: OBT60-R102-2P1-IO-0,3M-V1

Funktioner: Lystænding
Baggrundsundertrykkelse
Mørk-koblende

Min. driftsspænding: 10 V/DC

Driftsspænding maks.: 30 V/DC

Driftsspænding: 10 - 30 V/DC

Reaktionstid: 1 ms

Kontakttype: 1 PNP
1 x brydekontakt
1 x sluttekontakt

Udgange: NPN, åbner
NPN, lukker
PNP, åbner
PNP, lukker

Kontaktfrekvens: 500 Hz

Tilslutning: M12, 4-polet

Kabellængde: 0.3 m

Kabinetmateriale: Polykarbonat

Materiale-egenskaber: Polycarbonat

Sendertype: LED, rød

: 80 mm

Specifikationer: Med baggrundsundertrykkelse
LED-display

Min. Temperatur: -40 °C

Maks. temperatur: 60 °C

L: 0.3 m

Bredde: 13.9 mm

H: 31.9 mm

D: 18.3 mm

(Ø): 4 mm

Dim.: (Ø x H) 4 mm x 31.9 mm

Indhold: 1 stk

Trådløs opladningsfunktion: Nej

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 2628973 Pepperl+Fuchs Refleksions-lyssensor OBT60-R102-2P1-IO-0,3M-V1 267075-100556 Lystænding, Baggrundsundertrykkelse, Mørk-ko

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2628973 Pepperl+Fuchs Refleksions-lyssensor OBT60-R102-2P1-IO-0,3M-V1 267075-100556 Lystænding, Baggrundsundertrykkelse, Mørk-ko

Beskrivelse

Tastområde: 10... 60 mm, lyssender: LED, lystype: Rød, vekslende lys, signaludgang: 2 modtaktudgange, Kortslutningssikker, beskyttet mod polaritetsfejl, overspændingsbeskyttelsesenhed, interface type: IO-link ( via C/Q = BK ), koblingstype: C/Q - Pin4: NPN åbner / mørk-koblende, sluttekontakt / lyst koblende, IO-link /Q - Pin2: NPN sluttekontakt / lystænding, brydekontakt PNP / mørk-koblende, tilslutning: Fast kabel 300 mm med stik M12 x 1, 4-polet, driftsspænding: 10... 30 V DC, omgivelsestemperatur -40... 60 °C (-40... 140 °F), kabel fast installeret -25... 60 °C (-13 ... 140 °F), kabel kan bevæges ikke

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Version

Generelle dataTastområde: 10... 60 mmTastområde maks.: 10... 80 mmBaggrundsundertrykkelse: Fra 80 mmReferenceobjekt: Standardhvid, 100 mm x 100 mmLyssender: LEDLystype: Rød, vekslende lysLed-risikokegruppens karakteristika: Fri gruppeSort/hvid-difference (6%/90%): Ca. 3 mmLyspletdiameter: Ca. 4 mm ved 60 mmÅbningsvinkel: Ca. 5 °Fremmedlysgrænse: EN 60947-5-2:40000 luxParametre for funktionel sikkerhedMTTFd: 600 a.Brugsperiode (TM): 20 a.Diagnosedækket (DC): 0 %Visning/betjeningselementerDriftsindikator: Grøn LED: | statisk on - power-on | blinkende (4 Hz) - kortslutning | blinkende med kort afbrydelse (1 Hz) - IO-link tilstandFunktionsindikator: Gul LED: | statisk on - objekt registreres | statisk fra - objekt registreres ikkeElektriske dataDriftsspænding 10... 30 V DCBølgethed: Maks. 10 %Tomgangsstrøm: < 25 mA ved 24 V forsyningsspændingBeskyttelsesklasse: IIIInterfaceInterfacetype: IO-link ( over C/Q = BK )Enhedsprofil: Smart sensorOverførselshastighed: COM2 (38,4 kbit/s)IO-link-version: 1.1Min. Cyklustid: 2,3 msProcesdatabredde: Procesdata indgang 1 bit | procesdata udgang 2 bitSIO-mode understøttelse: JaID-enheder: 0x110515 (1115413)Kompatibel masterport-type: AUdgangKoblingsmåde: | C/Q - Pin4: NPN åbner / mørk-koblende, PNP sluttekontakt / lystænding, IO-link | /Q - Pin2: NPN sluttekontakt / lystænding, PNP åbner / mørk-koblendeSignaludgang: 2 push-pull-udgange, kortslutningsbeskyttet mod polaritetsfejlKontaktspænding maks. 30 V/DCKoblingsstrøm: Maks. 100 mA , ohmsk belastningAnvendelseskategori: DC-12 og DC-13Spændingsfald ≤ 1,5 V DCSkiftefrekvens 500 HzReaktionstid 1 msOverensstemmelseKommunikationsinterface: IEC 61131-9Produktstandard: EN 60947-5-2Godkendelser og certifikaterUL-godkendelse: E87056, cULus Listed , »Class 2«-strømforsyning, type Rating 1Krav til omgivelserOmgivelsestemperatur -40 ... 60 °C (-40... 140 °F), kabel fast installeret | -25... 60 °C (-13 ... 140 °F), kabel kan bevæges ikkeOpbevaringstemperatur: -40... 70 °C (-40... 158 °F)Mekaniske dataKabinetbredde: 13,9 mmKabinet højde 31,9 mmKabinetdybde 18,3 mmBESKYTTELSESKLASSE: IP67 / IP69 / IP69KTilslutning: Fast kabel 300 mm med stik M12 x 1, 4-poletMateriale Kabinet: Pc (polykarbonat) Lysafgivelse: FloatglasMasse: Ca. 17 g.Kabellængde: 0,3 m

Beskrivelse

Version

Generelle dataTastområde: 10... 60 mmTastområde maks.: 10... 80 mmBaggrundsundertrykkelse: Fra 80 mmReferenceobjekt: Standardhvid, 100 mm x 100 mmLyssender: LEDLystype: Rød, vekslende lysLed-risikokegruppens karakteristika: Fri gruppeSort/hvid-difference (6%/90%): Ca. 3 mmLyspletdiameter: Ca. 4 mm ved 60 mmÅbningsvinkel: Ca. 5 °Fremmedlysgrænse: EN 60947-5-2:40000 luxParametre for funktionel sikkerhedMTTFd: 600 a.Brugsperiode (TM): 20 a.Diagnosedækket (DC): 0 %Visning/betjeningselementerDriftsindikator: Grøn LED: | statisk on - power-on | blinkende (4 Hz) - kortslutning | blinkende med kort afbrydelse (1 Hz) - IO-link tilstandFunktionsindikator: Gul LED: | statisk on - objekt registreres | statisk fra - objekt registreres ikkeElektriske dataDriftsspænding 10... 30 V DCBølgethed: Maks. 10 %Tomgangsstrøm: < 25 mA ved 24 V forsyningsspændingBeskyttelsesklasse: IIIInterfaceInterfacetype: IO-link ( over C/Q = BK )Enhedsprofil: Smart sensorOverførselshastighed: COM2 (38,4 kbit/s)IO-link-version: 1.1Min. Cyklustid: 2,3 msProcesdatabredde: Procesdata indgang 1 bit | procesdata udgang 2 bitSIO-mode understøttelse: JaID-enheder: 0x110515 (1115413)Kompatibel masterport-type: AUdgangKoblingsmåde: | C/Q - Pin4: NPN åbner / mørk-koblende, PNP sluttekontakt / lystænding, IO-link | /Q - Pin2: NPN sluttekontakt / lystænding, PNP åbner / mørk-koblendeSignaludgang: 2 push-pull-udgange, kortslutningsbeskyttet mod polaritetsfejlKontaktspænding maks. 30 V/DCKoblingsstrøm: Maks. 100 mA , ohmsk belastningAnvendelseskategori: DC-12 og DC-13Spændingsfald ≤ 1,5 V DCSkiftefrekvens 500 HzReaktionstid 1 msOverensstemmelseKommunikationsinterface: IEC 61131-9Produktstandard: EN 60947-5-2Godkendelser og certifikaterUL-godkendelse: E87056, cULus Listed , »Class 2«-strømforsyning, type Rating 1Krav til omgivelserOmgivelsestemperatur -40 ... 60 °C (-40... 140 °F), kabel fast installeret | -25... 60 °C (-13 ... 140 °F), kabel kan bevæges ikkeOpbevaringstemperatur: -40... 70 °C (-40... 158 °F)Mekaniske dataKabinetbredde: 13,9 mmKabinet højde 31,9 mmKabinetdybde 18,3 mmBESKYTTELSESKLASSE: IP67 / IP69 / IP69KTilslutning: Fast kabel 300 mm med stik M12 x 1, 4-poletMateriale Kabinet: Pc (polykarbonat) Lysafgivelse: FloatglasMasse: Ca. 17 g.Kabellængde: 0,3 m
