Name: Pepperl+Fuchs Refleksions-lyssensor OBT40-R102-2P1-IO-V31 267075-100549 Lystænding, Baggrundsundertrykkelse, Mørk-koblen
Brand: Pepperl+Fuchs
SKU: 2628966
Availability: BackOrder

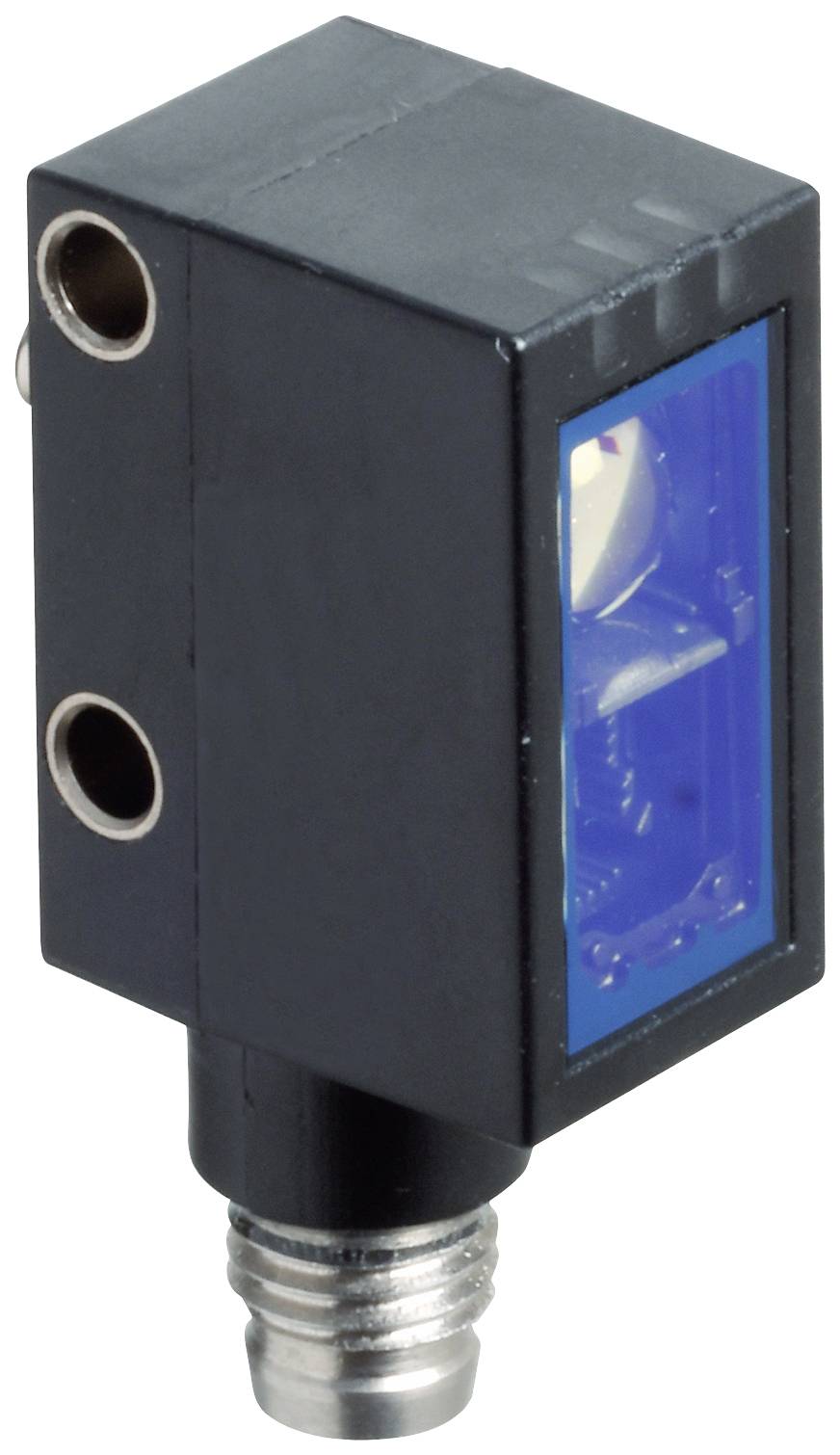

En rektangulær, sort sensor med et blåt synsfelt og to sideplacerede skruebeslag.

Lignende billede

Produkttype

Refleksions-lyssensor

Funktioner

Lystænding

Baggrundsundertrykkelse

Mørk-koblende

Driftsspænding maks.

30 V/DC

Tilslutning

M8, 4-polet

Type

OBT40-R102-2P1-IO-V31

Datablad (PDF)

Levering man. 21. dec. 2026

Antal

stk.

Total (1.352,00 kr. / stk.r)

1.352,00 kr.

ekskl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Produkttype: Refleksions-lyssensor

Type: OBT40-R102-2P1-IO-V31

Funktioner: Lystænding
Baggrundsundertrykkelse
Mørk-koblende

Min. driftsspænding: 10 V/DC

Driftsspænding maks.: 30 V/DC

Driftsspænding: 10 - 30 V/DC

Reaktionstid: 1 ms

Udgange: NPN, åbner
NPN, lukker
PNP, åbner
PNP, lukker

Kontaktfrekvens: 500 Hz

Tilslutning: M8, 4-polet

Kabinetmateriale: Polykarbonat

Sendertype: LED, rød

: 50 mm

Specifikationer: Med baggrundsundertrykkelse
LED-display

Min. Temperatur: -40 °C

Maks. temperatur: 60 °C

Bredde: 13.9 mm

H: 31.9 mm

D: 18.3 mm

Dim.: (B x H x T) 13.9 x 31.9 x 18.3 mm

Indhold: 1 stk

Trådløs opladningsfunktion: Nej

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 2628966 Pepperl+Fuchs Refleksions-lyssensor OBT40-R102-2P1-IO-V31 267075-100549 Lystænding, Baggrundsundertrykkelse, Mørk-koblen

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2628966 Pepperl+Fuchs Refleksions-lyssensor OBT40-R102-2P1-IO-V31 267075-100549 Lystænding, Baggrundsundertrykkelse, Mørk-koblen

Beskrivelse

Tastområde: 10... 40 mm, lyssender: LED, lystype: Rød, vekslende lys, signaludgang: 2 modtaktudgange, Kortslutningssikker, beskyttet mod polaritetsfejl, overspændingsbeskyttelsesart, interface type: IO-link ( via C/Q = BK ), koblingstype: C/Q - Pin4: NPN åbner / mørk-koblende, sluttekontakt / lystænding, IO-link /Q - Pin2: NPN sluttekontakt / lystænding, brydekontakt PNP / mørk-koblende, tilslutning: Stik M8 x 1, 4-polet PNP, driftsspænding: 10... 30 V DC, omgivelsestemperatur -40... 60 °C (-40... 140 °F)

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Version

Generelle dataTastområde: 10... 40 mmTastområde maks.: 10... 50 mmBaggrundsundertrykkelse: Fra 50 mmReferenceobjekt: Standardhvid, 100 mm x 100 mmLyssender: LEDLystype: Rød, vekslende lysLed-risikokegruppens karakteristika: Fri gruppeSort-hvid-difference (6%/90%): Ca. 1 mmLyspletdiameter: Ca. 3 mm ved 40 mmÅbningsvinkel: Ca. 5 °Fremmedlysgrænse: EN 60947-5-2:40000 luxParametre for funktionel sikkerhedMTTFd: 600 a.Brugsperiode (TM): 20 a.Diagnosedækket (DC): 0 %Visning/betjeningselementerDriftsindikator: Grøn LED: | statisk on - power-on | blinkende (4 Hz) - kortslutning | blinkende med kort afbrydelse (1 Hz) - IO-link tilstandFunktionsindikator: Gul LED: | statisk on - objekt registreres | statisk fra - objekt registreres ikkeElektriske dataDriftsspænding 10... 30 V DCBølgethed: Maks. 10 %Tomgangsstrøm: < 25 mA ved 24 V forsyningsspændingBeskyttelsesklasse: IIIInterfaceInterfacetype: IO-link ( over C/Q = BK )IO-Link-version: 1.1Enhedsprofil: Smart sensorApparat-ID: 0x110513 (1115411)Overførselshastighed: COM2 (38,4 kbit/s)Min. Cyklustid: 2,3 msProcesdatabredde: Procesdata indgang 1 bit | procesdata udgang 2 bitSIO-mode-understøttelse: JaKompatibel masterport-type: AUdgangKoblingsmåde: | C/Q - Pin4: NPN åbner / mørk-koblende, PNP sluttekontakt / lystænding, IO-link | /Q - Pin2: NPN sluttekontakt / lystænding, PNP åbner / mørk-koblendeSignaludgang: 2 push-pull-udgange, kortslutningsbeskyttet mod polaritetsfejlKontaktspænding maks. 30 V/DCKoblingsstrøm: Maks. 100 mA , ohmsk belastningAnvendelseskategori: DC-12 og DC-13Spændingsfald ≤ 1,5 V DCSkiftefrekvens 500 HzReaktionstid 1 msOverensstemmelseKommunikationsinterface: IEC 61131-9Produktstandard: EN 60947-5-2Godkendelser og certifikaterUL-godkendelse: E87056, cULus Listed , »Class 2«-strømforsyning, type Rating 1Krav til omgivelserOmgivelsestemperatur -40 ... 60 °C (-40... 140 °F) | Opbevaringstemperatur: -40... 70 °C (-40... 158 °F)Mekaniske dataKabinetbredde: 13,9 mmKabinet højde 31,9 mmKabinetdybde 18,3 mmBESKYTTELSESKLASSE: IP67 / IP69 / IP69KTilslutning: Apparatstik M8 x 1, 4-poletMateriale Kabinet: Pc (polykarbonat) Lysafgivelse: FloatglasMasse: Ca. 10 g.
