Name: Pepperl+Fuchs Refleksions-lyssensor OBT350-R100-E5-IO-V31 267075-100586 Baggrundsundertrykkelse 1 stk
Brand: Pepperl+Fuchs
SKU: 2629059
Availability: BackOrder

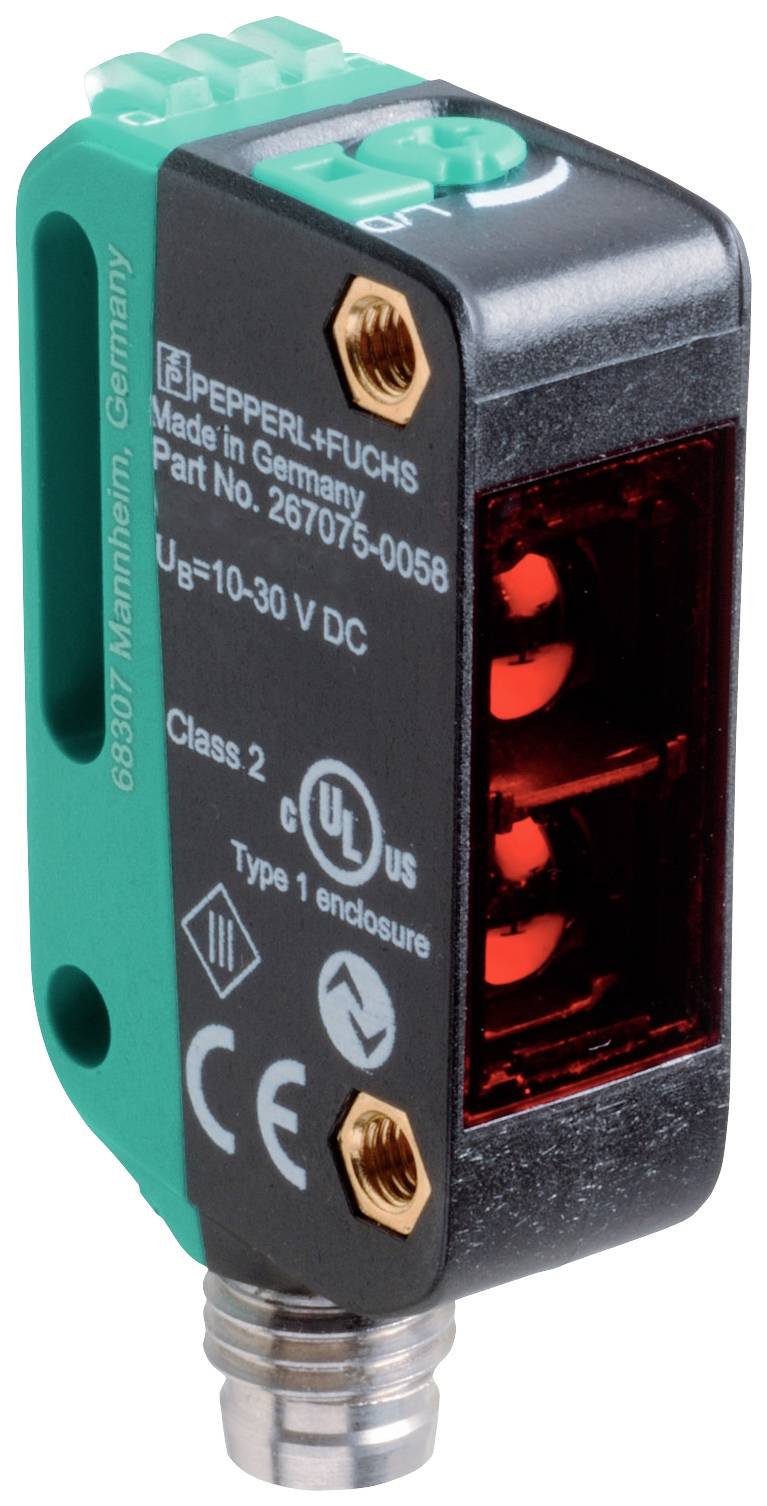

Elektronisk sensor med plastikkappe. Påtrykt tekst viser 'Pepperl+Fuchs', CE-mærkning, tekniske specifikationer og strømspænding.

Lignende billede

Produkttype

Refleksions-lyssensor

Funktioner

Baggrundsundertrykkelse

Driftsspænding maks.

30 V/DC

Tilslutning

M8, 4-polet

Type

OBT350-R100-E5-IO-V31

Datablad (PDF)

Levering fre. 18. dec. 2026

Antal

stk.

Total (952,00 kr. / stk.r)

952,00 kr.

ekskl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Produkttype: Refleksions-lyssensor

Type: OBT350-R100-E5-IO-V31

Funktioner: Baggrundsundertrykkelse

Min. driftsspænding: 10 V/DC

Driftsspænding maks.: 30 V/DC

Driftsspænding: 10 - 30 V/DC

Reaktionstid: 1 ms

Kontakttype: 1 PNP

Udgange: PNP, lukker

Kontaktfrekvens: 500 Hz

Tilslutning: M8, 4-polet

Kabinetmateriale: PC

Sendertype: LED, rød

: 350 mm

Specifikationer: Med baggrundsundertrykkelse

Min. Temperatur: -40 °C

Maks. temperatur: 60 °C

Bredde: 11 mm

H: 44.5 mm

D: 21.5 mm

Dim.: (B x H x T) 11 x 44.5 x 21.5 mm

Indhold: 1 stk

Trådløs opladningsfunktion: Nej

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 2629059 Pepperl+Fuchs Refleksions-lyssensor OBT350-R100-E5-IO-V31 267075-100586 Baggrundsundertrykkelse 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2629059 Pepperl+Fuchs Refleksions-lyssensor OBT350-R100-E5-IO-V31 267075-100586 Baggrundsundertrykkelse 1 stk

Beskrivelse

Tastområde: 5... 350 mm, lyssender: LED, lystype: Rød, vekslende lys, signaludgang: 1 PNP, Kortslutningssikker, beskyttet mod polaritetsfejl, interfacetype: IO-link ( over C/Q = pin 4 ), koblingsmåde: Sensorens koblingstype kan omstilles. Leveres med: C/Q - BK: PNP sluttekontakt/lystænding, IO-link, tilslutning: Apparatstik M8 x 1, 4-polet, driftsspænding: 10... 30 V DC, omgivelsestemperatur -40... 60 °C (-40... 140 °F)

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Version

Generelle dataTastområde: 5... 350 mmTastområde min.: 5... 25 mmTastområde maks.: 5... 350 mmIndstillingsområde 25... 350 mmReferenceobjekt: Standardhvid, 100 mm x 100 mmLyssender: LEDLystype: Rød, vekslende lysLed-risikokegruppens karakteristika: Fri gruppeSort-hvid-difference (6%/90%): < 15% ved 350 mmLyspletdiameter: Ca. 20 mm i en afstand af 350 mmÅbningsvinkel: ca. 3 °Fremmedlysgrænse: EN 60947-5-2:40000 luxParametre for funktionel sikkerhedMTTFd: 600 a.Brugsperiode (TM): 20 a.Diagnosedækket (DC): 0 %Visning/betjeningselementerDriftsindikator: Grøn LED: | statisk on - power-on | blinkende (4 Hz) - kortslutning | blinkende med kort afbrydelse (1 Hz) - IO-link tilstandFunktionsindikator: Gul LED: | statisk on - objekt registreres | statisk fra - objekt registreres ikkeBetjeningselementer: Lys-/mørkekontaktBetjeningselementer: Indstilling af impulsviddeElektriske dataDriftsspænding 10... 30 V DCBølgethed: Maks. 10 %Tomgangsstrøm: < 25 mA ved 24 V forsyningsspændingBeskyttelsesklasse: IIIInterfaceInterfacetype: IO-link ( over C/Q = PIN 4 )IO-Link-version: 1.1Enhedsprofil: Smart sensorApparat-ID: 0x110613 (1115667)Overførselshastighed: COM2 (38,4 kbit/s)Min. Cyklustid: 2,3 msProcesdatabredde: Procesdata indgang 1 bit | procesdata udgang 2 bitSIO-mode-understøttelse: JaKompatibel masterport-type: AUdgangKoblingsmåden: Sensorens koblingsmåde kan omskiftes. Leveringstilstanden er: | C/Q - BK: PNP sluttekontakt/lystænding, IO-link | Signaludgang: 1 PNP, kortslutningssikker, beskyttet mod polaritetsfejlKontaktspænding maks. 30 V/DCKoblingsstrøm: Maks. 100 mA , ohmsk belastningAnvendelseskategori: DC-12 og DC-13Spændingsfald ≤ 1,5 V DCSkiftefrekvens 500 HzReaktionstid 1 msOverensstemmelseKommunikationsinterface: IEC 61131-9Produktstandard: EN 60947-5-2Godkendelser og certifikaterEAC-KONFORMITET: TR CU 020/2011UL-godkendelse: E87056, cULus Listed , »Class 2«-strømforsyning, type Rating 1Krav til omgivelserOmgivelsestemperatur -40 ... 60 °C (-40... 140 °F) | Opbevaringstemperatur: -40... 70 °C (-40... 158 °F)Mekaniske dataKabinetbredde: 11 mmKabinet højde 44,5 mmKabinetdybde 21,5 mmBESKYTTELSESKLASSE: IP67 / IP69 / IP69KTilslutning: Apparatstik M8 x 1, 4-poletMateriale Kabinet: Pc (polykarbonat) Lysafgivelse: PMMAMasse: Ca. 10 g.
