Name: Pepperl+Fuchs Refleksions-lyssensor OBT250-R103-2EP-IO-1T-L 267075-100327 Omskifter 1 stk
Brand: Pepperl+Fuchs
SKU: 2628954
Availability: BackOrder

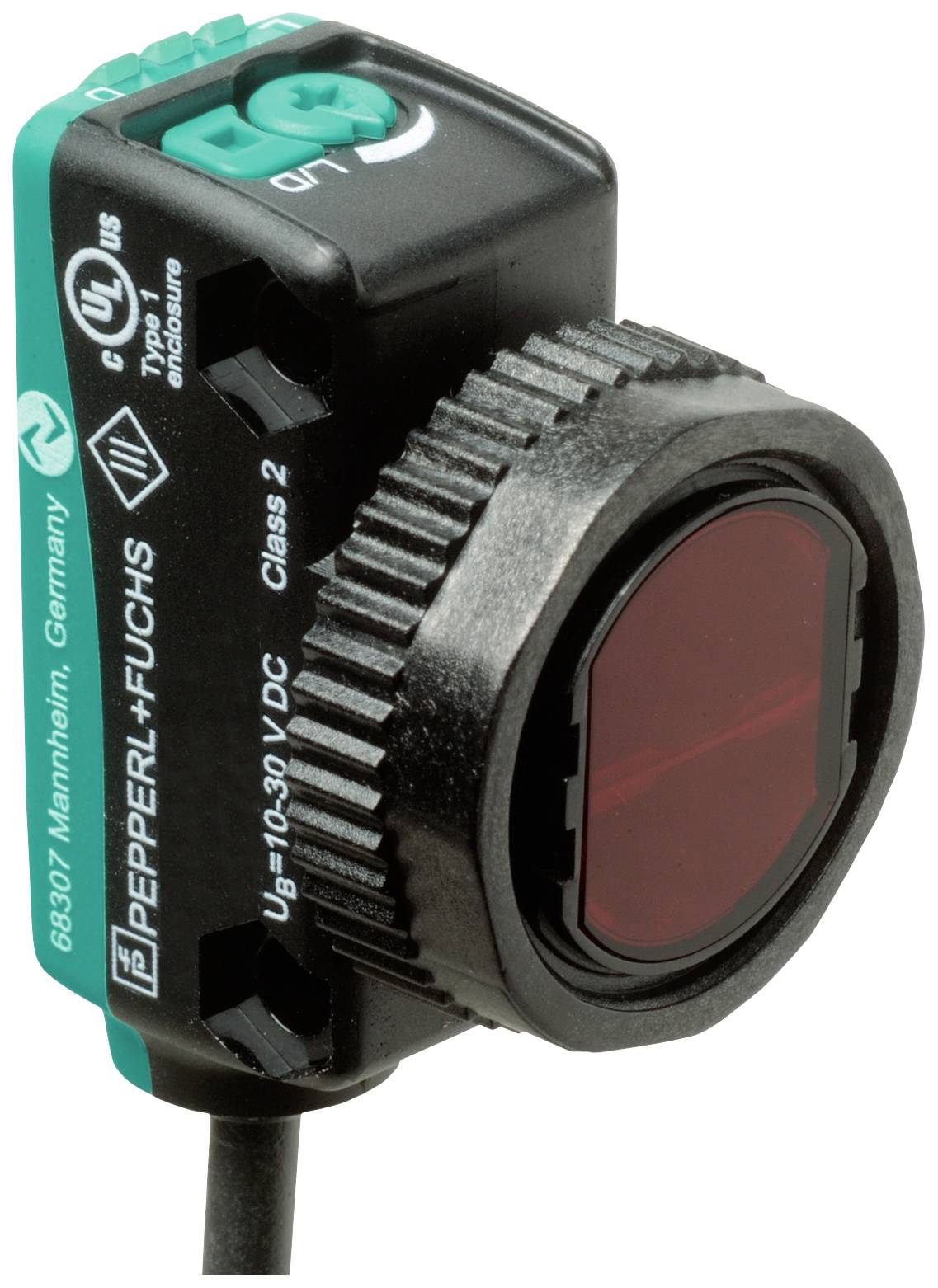

En rektangulær sensor fra Pepperl+Fuchs med rød linse og oplysninger som 'Klasse 2' og 'UL-certificering'.

Lignende billede

Emballage-type

Piece

Produkttype

Refleksions-lyssensor

Funktioner

Omskifter

Driftsspænding maks.

30 V/DC

Tilslutning

Kabel

Datablad (PDF)

Levering fre. 18. dec. 2026

Antal

stk.

Total (1.432,00 kr. / stk.r)

1.432,00 kr.

ekskl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Emballage-type: Piece

Produkttype: Refleksions-lyssensor

Type: OBT250-R103-2EP-IO-1T-L

Funktioner: Omskifter

Driftsspænding: 30 V/DC

Min. driftsspænding: 10 V/DC

Driftsspænding maks.: 30 V/DC

Driftsspænding: 10 - 30 V/DC

Reaktionstid: 300 µs

Udgange: NPN, åbner
NPN, lukker
PNP, åbner
PNP, lukker

Kontaktfrekvens: 1650 Hz

Tilslutning: Kabel

Kabellængde: 2 m

Kabinetmateriale: Polykarbonat

Sendertype: Laserdiode

Laserklasse: 1

Aksellængde: 680 nm

: 250 mm

Specifikationer: LED-display

Min. Temperatur: -40 °C

Maks. temperatur: 60 °C

Bredde: 15 mm

H: 36.5 mm

D: 26.7 mm

Dim.: (B x H x T) 15 x 36.5 x 26.7 mm

Indhold: 1 stk

Trådløs opladningsfunktion: Nej

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 2628954 Pepperl+Fuchs Refleksions-lyssensor OBT250-R103-2EP-IO-1T-L 267075-100327 Omskifter 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2628954 Pepperl+Fuchs Refleksions-lyssensor OBT250-R103-2EP-IO-1T-L 267075-100327 Omskifter 1 stk

Beskrivelse

Tastområde: 7... 250 mm, lyssender: Laserdiode, lystype: Rød, vekslende lys, signaludgang: 2 modtaktudgange, Kortslutningssikker, beskyttet mod omvendt polaritet, overspænding, interfacetype: IO-link ( via C/Q = BK ), koblingstype: Sensorens koblingstype kan omstilles. Leveringstilstanden er: C/Q - BK: NPN sluttekontakt / lystænding, PNP åbner / mørk-koblende, IO-link /Q - WH: NPN åbner / mørk-koblende, PNP sluttekontakt / lystænding, tilslutning: Fast kabel 2 m, driftsspænding: 10... 30 V DC, omgivelsestemperatur -40... 60 °C (-40... 140 °F), kabel fast installeret -25... 60 °C (-13 ... 140 °F), kabel kan bevæges ikke

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Version

Generelle dataTastområde: 7... 250 mmTastområde min.: 7... 25 mmTastområde maks.: 7... 250 mmIndstillingsområde 25... 250 mmReferenceobjekt: Standardhvid, 100 mm x 100 mmLyssender: LaserdiodeLystype: Rød, vekslende lysLastregistreringsdata BEMÆRK: LASERLYS , MÅ IKKE SES IND I STRÅLEN Laserklasse 1 Bølgelængde: 680 nm Stråledivergens: > 5 mrad d63 < 1 mm i området 150 mm ... 250 mm Impulsvarighed: 3 µs Opdateringsfrekvens: Ca. 13 kHz Max. Puls energi 10,4 NJSort/hvid-difference (6%/90%): < 5% ved 120 mmLyspletdiameter: Ca. 1 mm i en afstand af 200 mmÅbningsvinkel: ca. 0,3 °Fremmed lysgrænse: EN 60947-5-2 40000 luxParametre for funktionel sikkerhedMTTFd: 560 a.Brugsperiode (TM): 20 a.Diagnosedækket (DC): 0 %Visning/betjeningselementerDriftsindikator: Grøn LED: | statisk on - power-on | blinkende (4 Hz) - kortslutning | blinkende med kort afbrydelse (1 Hz) - IO-link tilstandFunktionsindikator: Gul LED: | statisk on - objekt registreres | statisk fra - objekt registreres ikkeBetjeningselementer: Lys-/mørkekontaktBetjeningselementer: Indstilling af impulsviddeElektriske dataDriftsspænding 10... 30 V DCBølgethed: Maks. 10 %Tomgangsstrøm: < 20 mA ved 24 V forsyningsspændingBeskyttelsesklasse: IIIInterfaceInterfacetype: IO-link ( over C/Q = BK )Enhedsprofil: Smart sensorOverførselshastighed: COM2 (38,4 kbit/s)IO-link-version: 1.1Min. Cyklustid: 2,3 msProcesdatabredde: Procesdata indgang 1 bit | procesdata udgang 2 bitSIO-mode understøttelse: JaID-udstyr: 0x110705 (1115909)Kompatibel masterport-type: AUdgangKoblingsmåden: Sensorens koblingsmåde kan omskiftes. Leveringstilstanden er: | C/Q - BK: NPN sluttekontakt / lystænding, PNP åbner / mørk-koblende, IO-link | /Q - WH: NPN åbner / mørk-koblende, PNP / lystændingSignaludgang: 2 push-pull-udgange, kortslutningsbeskyttet mod polaritetsfejlKontaktspænding maks. 30 V/DCKoblingsstrøm: Maks. 100 mA , ohmsk belastningAnvendelseskategori: DC-12 og DC-13Spændingsfald ≤ 1,5 V DCSkiftefrekvens 1650 HzResponstid: 300 µsOverensstemmelseKommunikationsinterface: IEC 61131-9Produktstandard: EN 60947-5-2Lasersikkerhed: EN 60825-1:2014Godkendelser og certifikaterUL-godkendelse: E87056, cULus Listed , »Class 2«-strømforsyning, type Rating 1FDA-godkendt: IEC 60825-1:2007 complies with 21 CFR 1040.10 and 1040.11 except for deviations pursuant to Laser no. 50, dated June 24, 2007Krav til omgivelserOmgivelsestemperatur -40 ... 60 °C (-40... 140 °F), kabel fast installeret | -25... 60 °C (-13 ... 140 °F), kabel kan bevæges ikkeOpbevaringstemperatur: -40... 70 °C (-40... 158 °F)Mekaniske dataKabinetbredde: 15 mmKabinet højde 36,5 mmKabinetdybde 26,7 mmBESKYTTELSESKLASSE: IP67 / IP69 / IP69KTilslutning: Fast kabel 2 mMateriale Kabinet: Pc (polykarbonat) Lysafgivelse: PMMAMasse: Ca. 35 g.Ledningslængde: 2 m
