Name: Pepperl+Fuchs Refleksions-lyssensor OBT150-R101-2EP1-IO 267075-100523 Lystænding 1 stk
Brand: Pepperl+Fuchs
SKU: 2628775
Availability: BackOrder

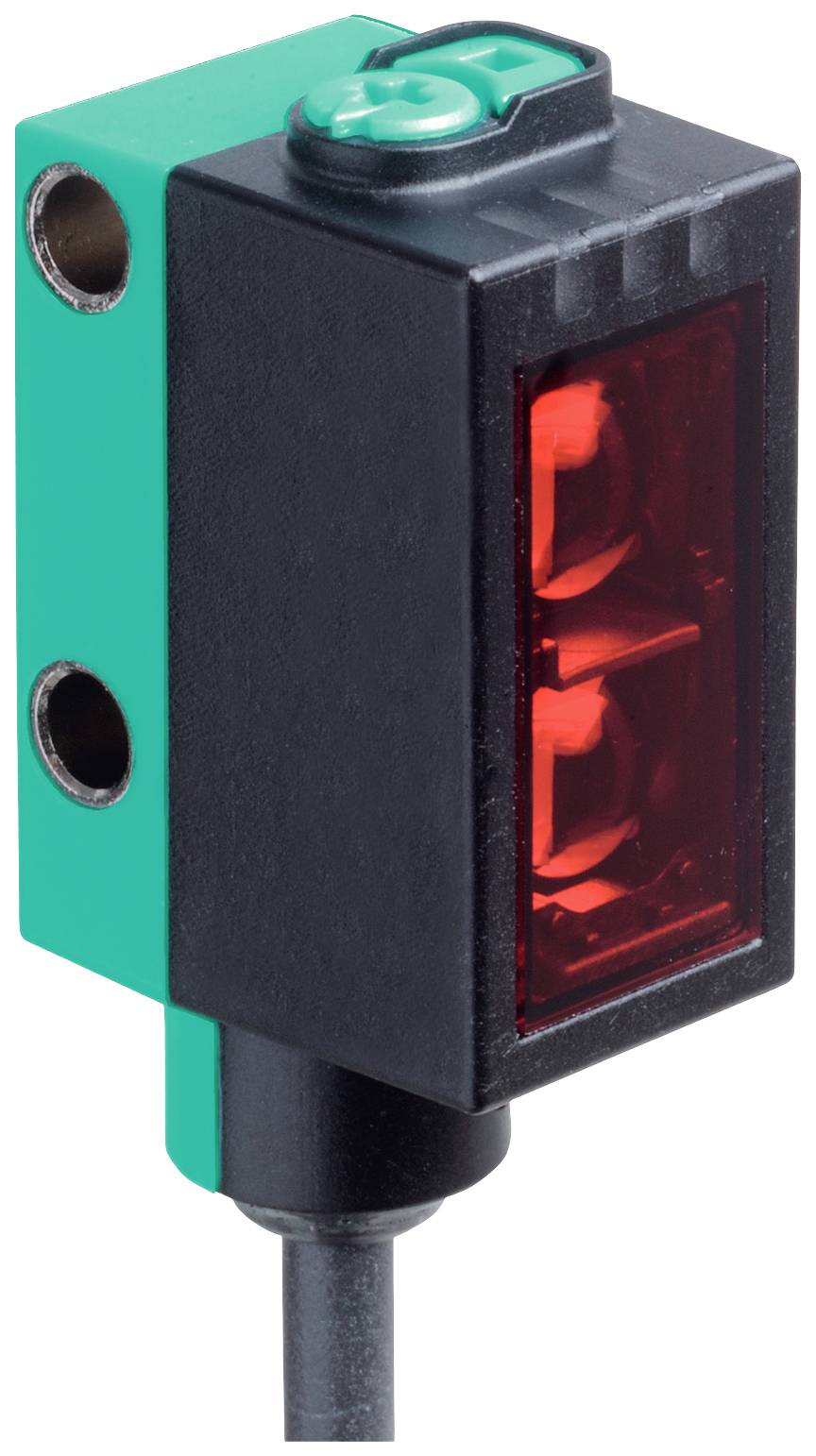

En rektangulær sensor med grønt hus og en rød lysfølsom sensor. Sensoren har to huller til fastgørelse og et kabel forneden.

Lignende billede

Produkttype

Refleksions-lyssensor

Funktioner

Lystænding

Driftsspænding maks.

30 V/DC

Tilslutning

Kabel

Type

OBT150-R101-2EP1-IO

Datablad (PDF)

Levering fre. 18. dec. 2026

Antal

stk.

Total (952,00 kr. / stk.r)

952,00 kr.

ekskl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Produkttype: Refleksions-lyssensor

Type: OBT150-R101-2EP1-IO

Funktioner: Lystænding

Min. driftsspænding: 10 V/DC

Driftsspænding maks.: 30 V/DC

Driftsspænding: 10 - 30 V/DC

Reaktionstid: 1 ms

Kontakttype: Antivalent

Udgange: NPN, åbner
NPN, lukker
PNP, åbner
PNP, lukker

Kontaktfrekvens: 500 Hz

Tilslutning: Kabel

Kabellængde: 2 m

Kabinetmateriale: Polykarbonat

Sendertype: LED, rød

: 150 mm

Specifikationer: Med baggrundsundertrykkelse

Min. Temperatur: -40 °C

Maks. temperatur: 60 °C

Bredde: 13.9 mm

H: 33.8 mm

D: 18.3 mm

Dim.: (B x H x T) 13.9 x 33.8 x 18.3 mm

Indhold: 1 stk

Trådløs opladningsfunktion: Nej

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 2628775 Pepperl+Fuchs Refleksions-lyssensor OBT150-R101-2EP1-IO 267075-100523 Lystænding 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2628775 Pepperl+Fuchs Refleksions-lyssensor OBT150-R101-2EP1-IO 267075-100523 Lystænding 1 stk

Beskrivelse

Tastområde: 5... 150 mm, lyssender: LED, lystype: Rød, vekslende lys, signaludgang: 2 modtaktudgange, Kortslutningssikker, beskyttet mod omvendt polaritet, overspænding, interfacetype: IO-link ( via C/Q = BK ), koblingstype: Sensorens koblingstype kan omstilles. Leveringstilstanden er: C/Q - pin4: NPN åbner / mørk-koblende, PNP sluttekontakt / lystænding, IO-link /Q - pin2: NPN sluttekontakt / lystænding, PNP åbner / mørk-koblende, tilslutning: Fast kabel 2 m, driftsspænding: 10... 30 V DC, omgivelsestemperatur -40... 60 °C (-40... 140 °F), kabel fast installeret -25... 60 °C (-13 ... 140 °F), kabel kan bevæges ikke

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Version

Generelle dataTastområde: 5... 150 mmTastområde min.: 5... 25 mmTastområde maks.: 5... 150 mmIndstillingsområde 25... 150 mmReferenceobjekt: Standardhvid, 100 mm x 100 mmLyssender: LEDLystype: Rød, vekslende lysLed-risikokegruppens karakteristika: Fri gruppeSort/hvid-difference (6%/90%): < 5% ved 150 mmLyspletdiameter: Ca. 10 mm i en afstand af 150 mmÅbningsvinkel: ca. 3 °Fremmedlysgrænse: EN 60947-5-2:40000 luxParametre for funktionel sikkerhedMTTFd: 600 a.Brugsperiode (TM): 20 a.Diagnosedækket (DC): 0 %Visning/betjeningselementerDriftsindikator: Grøn LED: | statisk on - power-on | blinkende (4 Hz) - kortslutning | blinkende med kort afbrydelse (1 Hz) - IO-link tilstandFunktionsindikator: Gul LED: | statisk on - objekt registreres | statisk fra - objekt registreres ikkeBetjeningselementer: Lys-/mørkekontaktBetjeningselementer: Indstilling af impulsviddeElektriske dataDriftsspænding 10... 30 V DCBølgethed: Maks. 10 %Tomgangsstrøm: < 25 mA ved 24 V forsyningsspændingBeskyttelsesklasse: IIIInterfaceInterfacetype: IO-link ( over C/Q = BK )IO-Link-version: 1.1Enhedsprofil: Smart sensorApparat-ID: 0x11060F (1115663)Overførselshastighed: COM2 (38,4 kbit/s)Min. Cyklustid: 2,3 msProcesdatabredde: Procesdata indgang 1 bit | procesdata udgang 2 bitSIO-mode-understøttelse: JaKompatibel masterport-type: AUdgangKoblingsmåden: Sensorens koblingsmåde kan omskiftes. Leveringstilstanden er: | C/Q - Pin4: NPN åbner / mørk kobling, PNP sluttekontakt / lystænding, IO-link | /Q - Pin2: NPN sluttekontakt / lystænding, PNP / mørk-koblendeSignaludgang: 2 push-pull-udgange, kortslutningsbeskyttet mod polaritetsfejlKontaktspænding maks. 30 V/DCKoblingsstrøm: Maks. 100 mA , ohmsk belastningAnvendelseskategori: DC-12 og DC-13Spændingsfald ≤ 1,5 V DCSkiftefrekvens 500 HzReaktionstid 1 msOverensstemmelseKommunikationsinterface: IEC 61131-9Produktstandard: EN 60947-5-2Godkendelser og certifikaterUL-godkendelse: E87056, cULus Listed , »Class 2«-strømforsyning, type Rating 1Krav til omgivelserOmgivelsestemperatur -40 ... 60 °C (-40... 140 °F), kabel fast installeret | -25... 60 °C (-13 ... 140 °F), kabel kan bevæges ikkeOpbevaringstemperatur: -40... 70 °C (-40... 158 °F)Mekaniske dataKabinetbredde: 13,9 mmKabinet højde 33,8 mmKabinetdybde 18,3 mmBESKYTTELSESKLASSE: IP67 / IP69 / IP69KTilslutning: Fast kabel 2 mMateriale Kabinet: Pc (polykarbonat) Lysafgivelse: PMMAMasse: Ca. 36 g.Ledningslængde: 2 m
