Name: Pepperl+Fuchs Refleksions-lyssensor OBT150-R100-2EP1-IO-IR 267075-100502 Omskifter 1 stk
Brand: Pepperl+Fuchs
SKU: 2627809
Availability: BackOrder

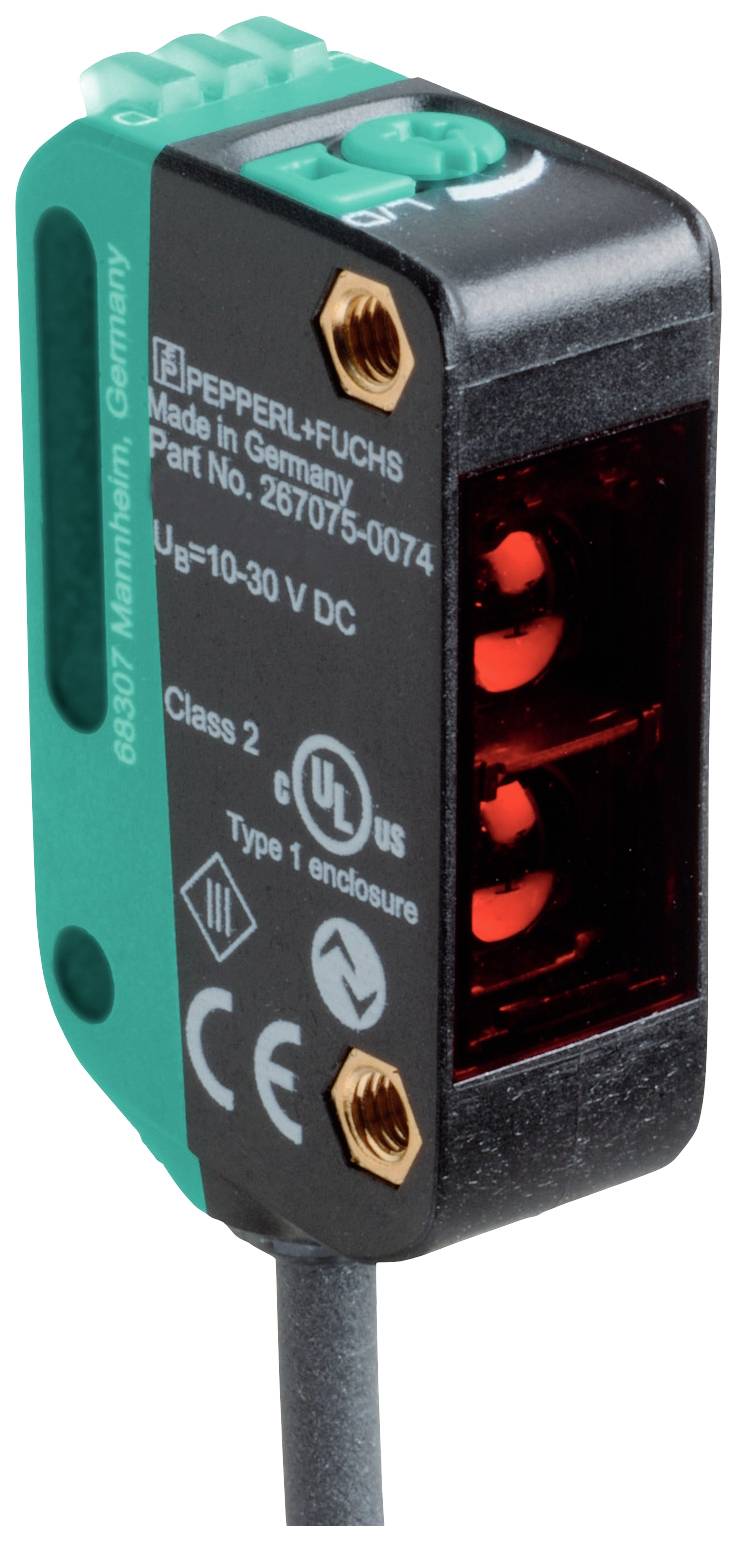

Sensor med grøn-sort kabinet, to røde lys og tekniske specifikationer, herunder 'Made in Germany', 'Uᵤ=10-30 V DC'.

Lignende billede

Produkttype

Refleksions-lyssensor

Funktioner

Omskifter

Driftsspænding maks.

30 V/DC

Tilslutning

Kabel

Type

OBT150-R100-2EP1-IO-IR

Datablad (PDF)

Levering fre. 18. dec. 2026

Antal

stk.

Total (952,00 kr. / stk.r)

952,00 kr.

ekskl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Produkttype: Refleksions-lyssensor

Type: OBT150-R100-2EP1-IO-IR

Funktioner: Omskifter

Min. driftsspænding: 10 V/DC

Driftsspænding maks.: 30 V/DC

Driftsspænding: 10 - 30 V/DC

Reaktionstid: 1 ms

Udgange: NPN, åbner
NPN, lukker
PNP, åbner
PNP, lukker

Kontaktfrekvens: 500 Hz

Tilslutning: Kabel

Kabellængde: 2 m

Kabinetmateriale: Polykarbonat

Sendertype: LED infrarød

Aksellængde: 850 nm

: 150 mm

Specifikationer: LED-display

Min. Temperatur: -40 °C

Maks. temperatur: 60 °C

Bredde: 11 mm

H: 37.1 mm

D: 21.5 mm

Dim.: (B x H x T) 11 x 37.1 x 21.5 mm

Indhold: 1 stk

Trådløs opladningsfunktion: Nej

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 2627809 Pepperl+Fuchs Refleksions-lyssensor OBT150-R100-2EP1-IO-IR 267075-100502 Omskifter 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2627809 Pepperl+Fuchs Refleksions-lyssensor OBT150-R100-2EP1-IO-IR 267075-100502 Omskifter 1 stk

Beskrivelse

Tastområde: 5... 150 mm, lyssender: LED, lystype: infrarød, skiftelys 850 nm, signaludgang: 2 modtaktudgange, Kortslutningssikker, beskyttet mod omvendt polaritet, overspænding, interfacetype: IO-link ( via C/Q = BK ), koblingstype: Sensorens koblingstype kan omstilles. Leveringstilstanden er: C/Q - BK: NPN åbner / mørk-koblende, PNP sluttekontakt / lystænding, IO-link /Q - WH: NPN sluttekontakt / lystænding, PNP åbner / mørk-koblende, tilslutning: Fast kabel 2 m, driftsspænding: 10... 30 V DC, omgivelsestemperatur -40... 60 °C (-40... 140 °F), kabel fast installeret -25... 60 °C (-13 ... 140 °F), kabel kan bevæges ikke

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Version

Generelle dataTastområde: 5... 150 mmTastområde min.: 5... 25 mmTastområde maks.: 5... 150 mmIndstillingsområde 25... 150 mmReferenceobjekt: Standardhvid, 100 mm x 100 mmLyssender: LEDLystype: infrarød, vekslende lys 850 nmLed-risikokegruppens karakteristika: Fri gruppeSort-hvid-difference (6%/90%): < 5% ved 150 mmLyspletdiameter: Ca. 12 mm i en afstand af 150 mmÅbningsvinkel: ca. 4 °Fremmedlysgrænse: EN 60947-5-2:40000 luxParametre for funktionel sikkerhedMTTFd: 600 a.Brugsperiode (TM): 20 a.Diagnosedækket (DC): 0 %Visning/betjeningselementerDriftsindikator: Grøn LED: | statisk on - power-on | blinkende (4 Hz) - kortslutning | blinkende med kort afbrydelse (1 Hz) - IO-link tilstandFunktionsindikator: Gul LED: | statisk on - objekt registreres | statisk fra - objekt registreres ikkeBetjeningselementer: Lys-/mørkekontaktBetjeningselementer: Indstilling af impulsviddeElektriske dataDriftsspænding 10... 30 V DCBølgethed: Maks. 10 %Tomgangsstrøm: < 25 mA ved 24 V forsyningsspændingBeskyttelsesklasse: IIIInterfaceInterfacetype: IO-link ( over C/Q = BK )IO-Link-version: 1.1Enhedsprofil: Smart sensorApparat-ID: 0x110611 (1115665)Overførselshastighed: COM2 (38,4 kbit/s)Min. Cyklustid: 2,3 msProcesdatabredde: Procesdata indgang 1 bit | procesdata udgang 2 bitSIO-mode-understøttelse: JaKompatibel masterport-type: AUdgangKoblingsmåden: Sensorens koblingsmåde kan omskiftes. Leveringstilstanden er: | C/Q - BK: NPN åbner / mørk-koblende, PNP sluttekontakt / lystænding, IO-link | /Q - WH: NPN sluttekontakt / lystænding, PNP / mørk-koblendeSignaludgang: 2 push-pull-udgange, kortslutningsbeskyttet mod polaritetsfejlKontaktspænding maks. 30 V/DCKoblingsstrøm: Maks. 100 mA , ohmsk belastningAnvendelseskategori: DC-12 og DC-13Spændingsfald ≤ 1,5 V DCSkiftefrekvens 500 HzReaktionstid 1 msOverensstemmelseKommunikationsinterface: IEC 61131-9Produktstandard: EN 60947-5-2Godkendelser og certifikaterEAC-KONFORMITET: TR CU 020/2011UL-godkendelse: E87056, cULus Listed , »Class 2«-strømforsyning, type Rating 1Krav til omgivelserOmgivelsestemperatur -40 ... 60 °C (-40... 140 °F), kabel fast installeret | -25... 60 °C (-13 ... 140 °F), kabel kan bevæges ikkeOpbevaringstemperatur: -40... 70 °C (-40... 158 °F)Mekaniske dataKabinetbredde: 11 mmKabinet højde 37,1 mmKabinetdybde 21,5 mmBESKYTTELSESKLASSE: IP67 / IP69 / IP69KTilslutning: Fast kabel 2 mMateriale Kabinet: Pc (polykarbonat) Lysafgivelse: PMMAMasse: Ca. 36 g.Ledningslængde: 2 m
