Name: Pepperl+Fuchs Refleksions-lyssensor ML100-8-H-3704 243103 Lystænding 1 stk
Brand: Pepperl+Fuchs
SKU: 2627759
Availability: BackOrder

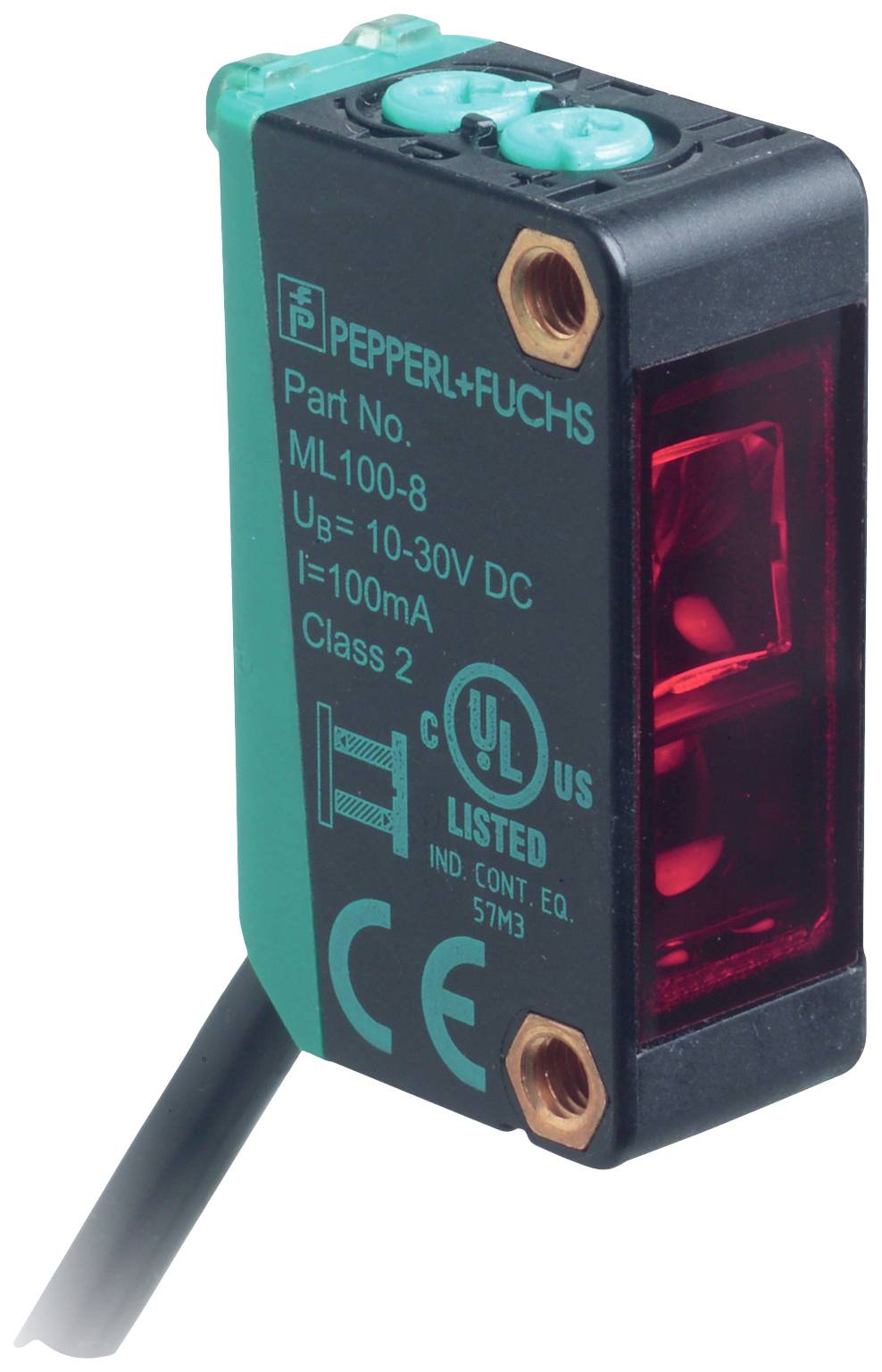

En rektangulær, sort sensor med grøn kant, hvorpå der står 'PEPPERL+FUCHS' og tekniske detaljer som spænding og strømstyrke.

Lignende billede

Produkttype

Refleksions-lyssensor

Funktioner

Lystænding

Driftsspænding maks.

30 V/DC

Tilslutning

Stik, 4-polet

Type

ML100-8-H-3704

Datablad (PDF)

Levering tors. 26. nov.

Antal

stk.

Total (1.112,00 kr. / stk.r)

1.112,00 kr.

ekskl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Produkttype: Refleksions-lyssensor

Type: ML100-8-H-3704

Funktioner: Lystænding

Min. driftsspænding: 10 V/DC

Driftsspænding maks.: 30 V/DC

Driftsspænding: 10 - 30 V/DC

Reaktionstid: 1 ms

Udgange: PNP

Kontaktfrekvens: 500 Hz

Tilslutning: Stik, 4-polet

Kabellængde: 0.265 m

Kabinetmateriale: PC

Sendertype: LED, rød

: 350 mm

Min. Temperatur: -30 °C

Maks. temperatur: 60 °C

Bredde: 11 mm

H: 31 mm

D: 20 mm

Dim.: (B x H x T) 11 x 31 x 20 mm

Indhold: 1 stk

Trådløs opladningsfunktion: Nej

UKCA: Ikke relevant

Dokumenter og downloads

Datablad

Datablad 2627759 Pepperl+Fuchs Refleksions-lyssensor ML100-8-H-3704 243103 Lystænding 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2627759 Pepperl+Fuchs Refleksions-lyssensor ML100-8-H-3704 243103 Lystænding 1 stk

Beskrivelse

Tastområde: 5... 350 mm, lyssender: LED, lystype: Rød, vekslende lys, signaludgang: 1 PNP-udgang, Kortslutningssikker, beskyttet mod omvendt polaritet, åben kollektor, koblingsmåde: Sensorens koblingsmåde kan skiftes. Leveringstilstanden er: Lystænding, tilslutning: Fast kabel 265 mm med Stocko-stik, 4-polet, driftsspænding: 10... 30 V DC, omgivelsestemperatur -30... 60 °C (-22 ... 140 °F)

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Version

Generelle dataTastområde: 5... 350 mmTastområde min.: 5... 30 mmTastområde maks.: 5... 350 mmIndstillingsområde 30... 350 mmReferenceobjekt: Standardhvid, 100 mm x 100 mmLyssender: LEDLystype: Rød, vekslende lysPolarisationsfilter: nejSort-hvid-difference (6%/90%): < 18% ved 350 mmLyspletdiameter: Ca. 20 mm i en afstand af 350 mmÅbningsvinkel: ca. 4 °Lysafgivelse: FrontaltFremmedlysgrænse: EN 60947-5-2:2007+A1:2012Parametre for funktionel sikkerhedMTTFd: 860 a.Brugsperiode (TM): 20 a.Diagnosedækket (DC): 0 %Visning/betjeningselementerDriftsvisning: LED grøn: Strøm til (Power on)Funktionsvisning: Led gul: Lyser ved registreret objektBetjeningselementer: Indstilling af impulsviddeBetjeningselementer: Lys-/mørkekontaktElektriske dataDriftsspænding 10... 30 V DCBølgethed: Maks. 10 %Tomgangsforbrug: 20 mAUdgangKoblingsmåden: Sensorens koblingsmåde kan omskiftes. Leveringstilstanden er: LystændingSignaludgang: 1 PNP-udgang, kortslutningssikker, polaritetssikker, åben kollektorKontaktspænding maks. 30 V/DCKoblingsstrøm: Maks. 100 mA , ohmsk belastningSpændingsfald ≤ 1,5 V DCSkiftefrekvens 500 HzReaktionstid 1 msOverensstemmelseProduktstandard: EN 60947-5-2Godkendelser og certifikaterEAC-KONFORMITET: TR CU 020/2011UL-godkendelse: CULus listed, Class-2-strømkilde eller UL-listet strømforsyning med begrænset spændingsudgang med (evt. integreret) sikring (maks. 3.3 A iht. UL248), type-1-kabinetCCC-godkendelse: Produkter, hvis maks. driftsspænding ≤ 36 V, kræver ikke godkendelse og er derfor ikke forsynet med CCC-mærkning.Krav til omgivelserOmgivelsestemperatur -30 60 °C (-22 ... 140 °F)Opbevaringstemperatur: -40... 70 °C (-40... 158 °F)Mekaniske dataKabinetbredde: 11 mmKabinet højde 31 mmKabinetdybde 20 mmKapslingsklasse:IP67Tilslutning: Fast kabel 265 mm med Stoko-stik , 4-poletMateriale Kabinet: Pc (polykarbonat) Lysafgivelse: PMMAMasse: Ca. 50 g.Tilspændingsmoment for befæstigelsesskruer: 0,6 NmLedningslængde: 0,265 m
