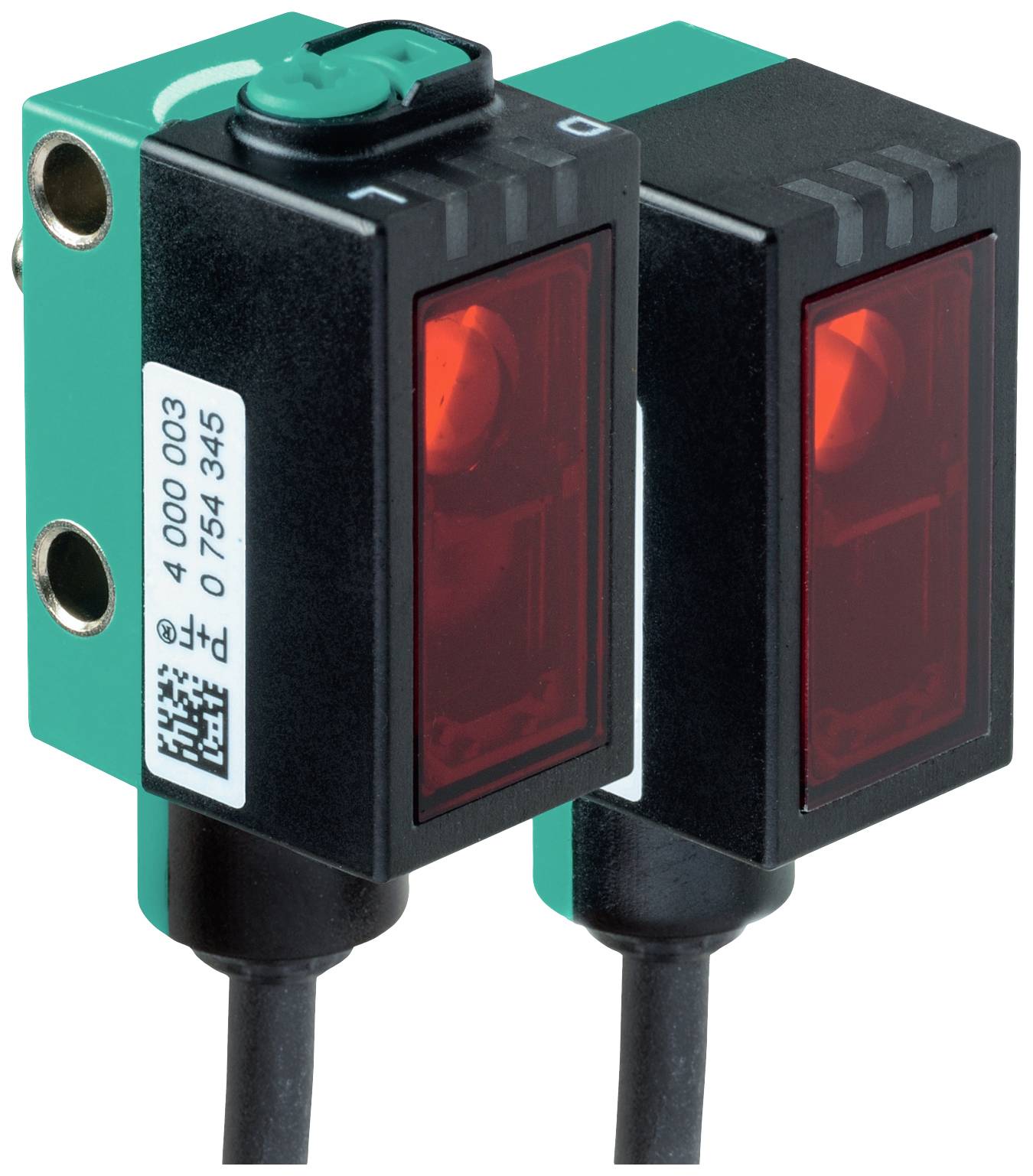

Pepperl+Fuchs Envejsfotocelle OBE12M-R101-S2EP-IO-0,3M-V31 281011 Omskifter, Lystænding, Mørk-koblende 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Envejsfotocelle
Funktioner
Omskifter
Lystænding
Mørk-koblende
Driftsspænding maks.
30 V/DC
Tilslutning
M8, 4-polet
Type
OBE12M-R101-S2EP-IO-0,3M-V31
Datablad (PDF)
Antal
Total (952,00 kr. / stk.r)
952,00 kr.
ekskl. moms
Gratis fragt
Tekniske specifikationer
- Produkttype
Envejsfotocelle
- Type
OBE12M-R101-S2EP-IO-0,3M-V31
- Funktioner
Omskifter
Lystænding
Mørk-koblende
- Min. driftsspænding
10 V/DC
- Driftsspænding maks.
30 V/DC
- Driftsspænding
10 - 30 V/DC
- Reaktionstid
0.5 ms
- Udgange
NPN, åbner
NPN, lukker
PNP, åbner
PNP, lukker
- Kontaktfrekvens
1000 Hz
- Tilslutning
M8, 4-polet
- Kabellængde
0.3 m
- Kabinetmateriale
Polykarbonat
- Sendertype
LED, rød
15 m
- Min. Temperatur
-40 °C
- Maks. temperatur
60 °C
- Bredde
13.9 mm
- H
33.8 mm
- D
18.3 mm
- Dim.
(B x H x T) 13.9 x 33.8 x 18.3 mm
- Indhold
1 stk
- Trådløs opladningsfunktion
Nej
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 2629277 Pepperl+Fuchs Envejsfotocelle OBE12M-R101-S2EP-IO-0,3M-V31 281011 Omskifter, Lystænding, Mørk-koblende 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2629277 Pepperl+Fuchs Envejsfotocelle OBE12M-R101-S2EP-IO-0,3M-V31 281011 Omskifter, Lystænding, Mørk-koblende 1 stk
Beskrivelse
Rækkevidde: 0... 12 m, lyssender: LED, lystype: Rød, vekslende lys, signaludgang: 2 modtaktudgange, Kortslutningssikker, beskyttet mod polaritetsfejl, overspændingssikring, interfacetype: IO-link ( via C/Q = pin 4 ), koblingsmåde: Sensorens koblingstype kan skiftes. Leveringstilstanden er: C/Q - pin4: NPN sluttekontakt / mørk-koblende, PNP åbner/lystænding, IO-link /Q - pin2: NPN åbner / lystænding, PNP / mørk-koblende, tilslutning: Fast kabel 300 mm med stik M8 x 1, 4-polet, driftsspænding: 10... 30 V DC, omgivelsestemperatur -40... 60 °C (-40... 140 °F), kabel fast installeret -25... 60 °C (-13 ... 140 °F), kabel kan bevæges ikke
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- EnkeltkomponenterSENDER: OBD12M-R101-S-IO-0,3M-V31MODTAGER: OBE12M-R101-2EP-IO-0,3M-V31Generelle dataRækkevidde: 0... 12 mGrænsevidde 15 m.Lyssender: LEDLystype: Rød, vekslende lysLed-risikokegruppens karakteristika: Fri gruppeLyspletdiameter: Ca. 65 mm i en afstand af 1 m.Åbningsvinkel: 3,7 °Fremmedlysgrænse: EN 60947-5-2:30000 luxParametre for funktionel sikkerhedMTTFd: 462 a.Brugsperiode (TM): 20 a.Diagnosedækket (DC): 0 %Visning/betjeningselementerDriftsindikator: Grøn LED: | statisk on - power-on | blinkende (4 Hz) - kortslutning | blinkende med kort afbrydelse (1 Hz) - IO-link tilstandFunktionsindikator: Gul LED: | statisk tænd - lysvej frit | statisk fra - objekt registreres | blinkende (4 Hz) - underskridelse af funktionsreservenBetjeningselementer: Modtager: Lys-/mørk-omskifterBetjeningselementer: Modtager: FølsomhedsindstillingParametreringsvisning: IO-Link-kommunikation: Led grøn kort kobling (1 Hz)Elektriske dataDriftsspænding 10... 30 V DCBølgethed: Maks. 10 %Tomgangsstrøm: Sender: ≤ 14 mA | modtager: ≤ 13 mA ved 24 V forsyningsspændingBeskyttelsesklasse: IIIInterfaceInterfacetype: IO-link ( over C/Q = PIN 4 )Overførselshastighed: COM2 (38,4 kbit/s)IO-link-version: 1.1Min. Cyklustid: 2,3 msProcesdatabredde: Sender: | procesdataudgang: 2 bit | modtager: | procesdataindgang: 2 bit | procesdataudgang: 2 bitSIO-mode understøttelse: JaApparater ID: Sender: 0x110401 (1115137) | modtager: 0x110301 (1114881)Kompatibel masterport-type: AIndgangTestindgang: Stationsfrakobling ved +UBudgangKoblingsmåden: Sensorens koblingsmåde kan omskiftes. Leveringstilstanden er: | C/Q - Pin4: NPN sluttekontakt / mørk-koblende, PNP åbner/lystænding, IO-link | /Q - Pin2: NPN åbner / lystænding, PNP / sluttekontaktSignaludgang: 2 push-pull-udgange, kortslutningsbeskyttet mod polaritetsfejlKontaktspænding maks. 30 V/DCKoblingsstrøm: Maks. 100 mA , ohmsk belastningAnvendelseskategori: DC-12 og DC-13Spændingsfald ≤ 1,5 V DCSkiftefrekvens 1000 HzReaktionstid 0,5 msOverensstemmelse med normer og direktiverDirektivets overensstemmelse EMC-DIREKTIV 2004/108/EF: EN 60947-5-2:2007+A1:2012Overensstemmelse med standarderne PRODUKTSTANDARD: EN 60947-5-2:2007+A1:2012 | IEC 60947-5-2:2007 + A1:2012 STANDARDER: UL 60947-5-2: 2014 | IEC 61131-9:2013 | EN 62471:2008 | EN 61131-9:2013Godkendelser og certifikaterUL-godkendelse: E87056, cULus Listed , »Class 2«-strømforsyning, type Rating 1Krav til omgivelserOmgivelsestemperatur -40 ... 60 °C (-40... 140 °F), kabel fast installeret | -25... 60 °C (-13 ... 140 °F), kabel kan bevæges ikkeOpbevaringstemperatur: -40... 70 °C (-40... 158 °F)Mekaniske dataKabinetbredde: 13,9 mmKabinet højde 33,8 mmKabinetdybde 18,3 mmBESKYTTELSESKLASSE: IP67 / IP69 / IP69KTilslutning: Fast kabel 300 mm med stik M8 x 1, 4-poletMateriale Kabinet: Pc (polykarbonat) Lysafgivelse: PMMAStel: Sender: Ca. 10 g modtager: Ca. 10 g.Kabellængde: 0,3 m
