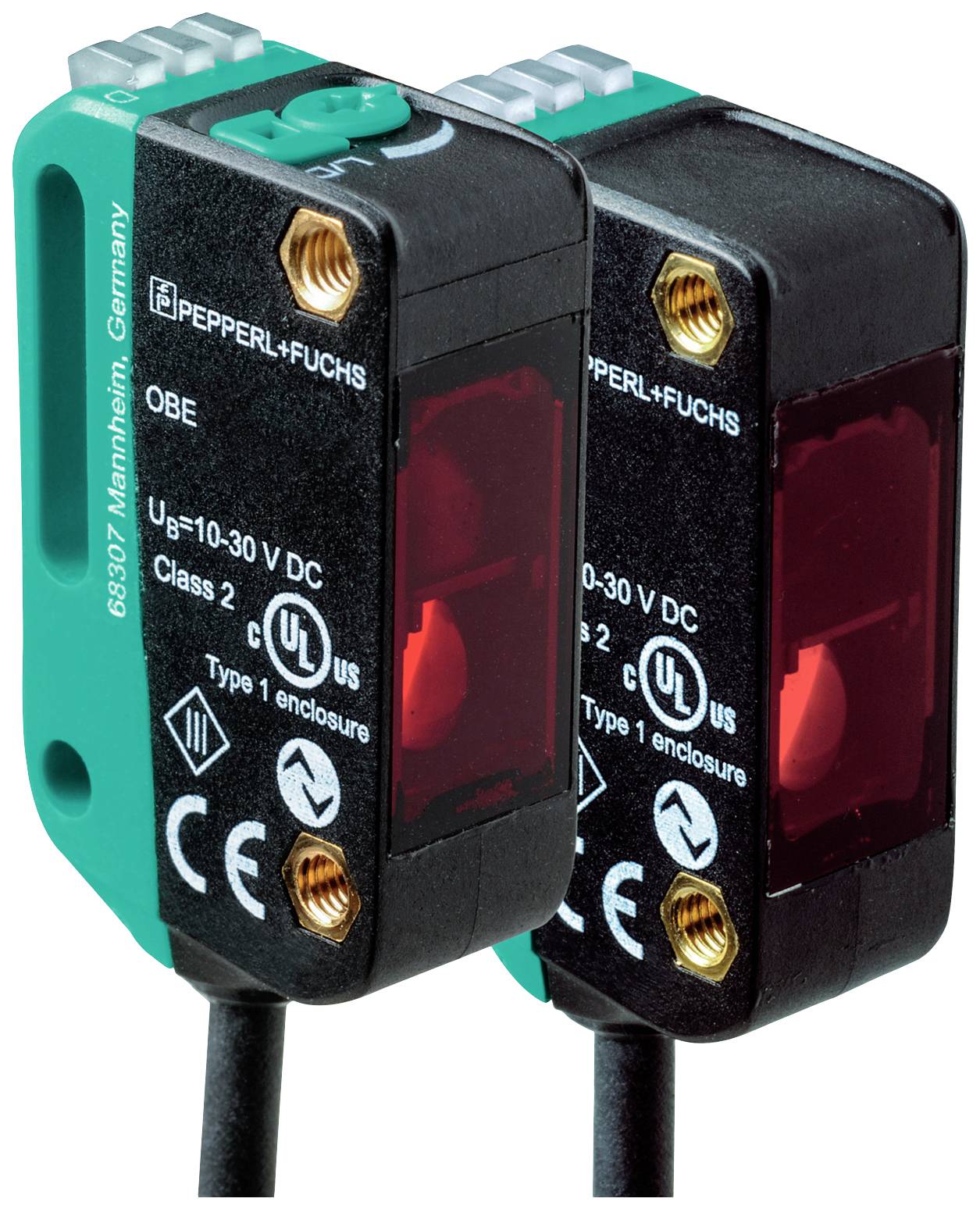

Pepperl+Fuchs Envejsfotocelle OBE12M-R100-S2EP-IO-0,3M-V31 280999 Omskifter, Lystænding, Mørk-koblende 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Envejsfotocelle
Funktioner
Omskifter
Lystænding
Mørk-koblende
Driftsspænding maks.
30 V/DC
Tilslutning
M8, 4-polet
Type
OBE12M-R100-S2EP-IO-0,3M-V31
Datablad (PDF)
Antal
Total (952,00 kr. / stk.r)
952,00 kr.
ekskl. moms
Gratis fragt
Tekniske specifikationer
- Produkttype
Envejsfotocelle
- Type
OBE12M-R100-S2EP-IO-0,3M-V31
- Funktioner
Omskifter
Lystænding
Mørk-koblende
- Min. driftsspænding
10 V/DC
- Driftsspænding maks.
30 V/DC
- Driftsspænding
10 - 30 V/DC
- Reaktionstid
0.5 ms
- Udgange
NPN, åbner
NPN, lukker
PNP, åbner
PNP, lukker
- Kontaktfrekvens
1000 Hz
- Tilslutning
M8, 4-polet
- Kabellængde
0.3 m
- Kabinetmateriale
Polykarbonat
- Sendertype
LED, rød
15 m
- Specifikationer
LED-display
- Min. Temperatur
-40 °C
- Maks. temperatur
60 °C
- L
0.3 m
- Bredde
11 mm
- H
37.1 mm
- D
21.5 mm
- Dim.
(L x B x H) 0.3 m x 11 mm x 37.1 mm
- Indhold
1 stk
- Trådløs opladningsfunktion
Nej
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 2629272 Pepperl+Fuchs Envejsfotocelle OBE12M-R100-S2EP-IO-0,3M-V31 280999 Omskifter, Lystænding, Mørk-koblende 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2629272 Pepperl+Fuchs Envejsfotocelle OBE12M-R100-S2EP-IO-0,3M-V31 280999 Omskifter, Lystænding, Mørk-koblende 1 stk
Beskrivelse
Rækkevidde: 0... 12 m, lyssender: LED, lystype: Rød, vekslende lys, signaludgang: 2 modtaktudgange, Kortslutningssikker, beskyttet mod polaritetsfejl, overspændingssikring, interfacetype: IO-link ( via C/Q = pin 4 ), koblingsmåde: Sensorens koblingstype kan skiftes. Leveringstilstanden er: C/Q - pin4: NPN sluttekontakt / mørk-koblende, PNP åbner/lystænding, IO-link /Q - pin2: NPN åbner / lystænding, PNP / mørk-koblende, tilslutning: Fast kabel 300 mm med stik M8 x 1, 4-polet, driftsspænding: 10... 30 V DC, omgivelsestemperatur -40... 60 °C (-40... 140 °F), kabel fast installeret -25... 60 °C (-13 ... 140 °F), kabel kan bevæges ikke
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- EnkeltkomponenterSENDER: OBD12M-R100-S-IO-0,3M-V31MODTAGER: OBE12M-R100-2EP-IO-0,3M-V31Generelle dataRækkevidde: 0... 12 mGrænsevidde 15 m.Lyssender: LEDLystype: Rød, vekslende lysLed-risikokegruppens karakteristika: Fri gruppeLyspletdiameter: Ca. 65 mm i en afstand af 1 m.Åbningsvinkel: 3,7 °Fremmedlysgrænse: EN 60947-5-2:30000 luxParametre for funktionel sikkerhedMTTFd: 462 a.Brugsperiode (TM): 20 a.Diagnosedækket (DC): 0 %Visning/betjeningselementerDriftsindikator: Grøn LED: | statisk on - power-on | blinkende (4 Hz) - kortslutning | blinkende med kort afbrydelse (1 Hz) - IO-link tilstandFunktionsindikator: Gul LED: | statisk tænd - lysvej frit | statisk fra - objekt registreres | blinkende (4 Hz) - underskridelse af funktionsreservenBetjeningselementer: Modtager: Lys-/mørk-omskifterBetjeningselementer: Modtager: FølsomhedsindstillingParametreringsvisning: IO-Link-kommunikation: Led grøn kort kobling (1 Hz)Elektriske dataDriftsspænding 10... 30 V DCBølgethed: Maks. 10 %Tomgangsstrøm: Sender: ≤ 14 mA | modtager: ≤ 13 mA ved 24 V forsyningsspændingBeskyttelsesklasse: IIIInterfaceInterfacetype: IO-link ( over C/Q = PIN 4 )IO-Link-version: 1.1Apparat-ID: Sender: 0x110401 (1115137) | modtager: 0x110301 (1114881)Overførselshastighed: COM2 (38,4 kbit/s)Min. Cyklustid: 2,3 msProcesdatabredde: Sender: | procesdataudgang: 2 bit | modtager: | procesdataindgang: 2 bit | procesdataudgang: 2 bitSIO-mode-understøttelse: JaKompatibel masterport-type: AIndgangTestindgang: Stationsfrakobling ved +UBudgangKoblingsmåden: Sensorens koblingsmåde kan omskiftes. Leveringstilstanden er: | C/Q - Pin4: NPN sluttekontakt / mørk-koblende, PNP åbner/lystænding, IO-link | /Q - Pin2: NPN åbner / lystænding, PNP / sluttekontaktSignaludgang: 2 push-pull-udgange, kortslutningsbeskyttet mod polaritetsfejlKontaktspænding maks. 30 V/DCKoblingsstrøm: Maks. 100 mA , ohmsk belastningAnvendelseskategori: DC-12 og DC-13Spændingsfald ≤ 1,5 V DCSkiftefrekvens 1000 HzReaktionstid 0,5 msOverensstemmelseKommunikationsinterface: IEC 61131-9Produktstandard: EN 60947-5-2Godkendelser og certifikaterEAC-KONFORMITET: TR CU 020/2011UL-godkendelse: E87056, cULus Listed , »Class 2«-strømforsyning, type Rating 1Krav til omgivelserOmgivelsestemperatur -40 ... 60 °C (-40... 140 °F), kabel fast installeret | -25... 60 °C (-13 ... 140 °F), kabel kan bevæges ikkeOpbevaringstemperatur: -40... 70 °C (-40... 158 °F)Mekaniske dataKabinetbredde: 11 mmKabinet højde 37,1 mmKabinetdybde 21,5 mmBESKYTTELSESKLASSE: IP67 / IP69 / IP69KTilslutning: Fast kabel 300 mm med stik M8 x 1, 4-poletMateriale Kabinet: Pc (polykarbonat) Lysafgivelse: PMMAStel: Sender: Ca. 10 g modtager: Ca. 10 g.Kabellængde: 0,3 m
