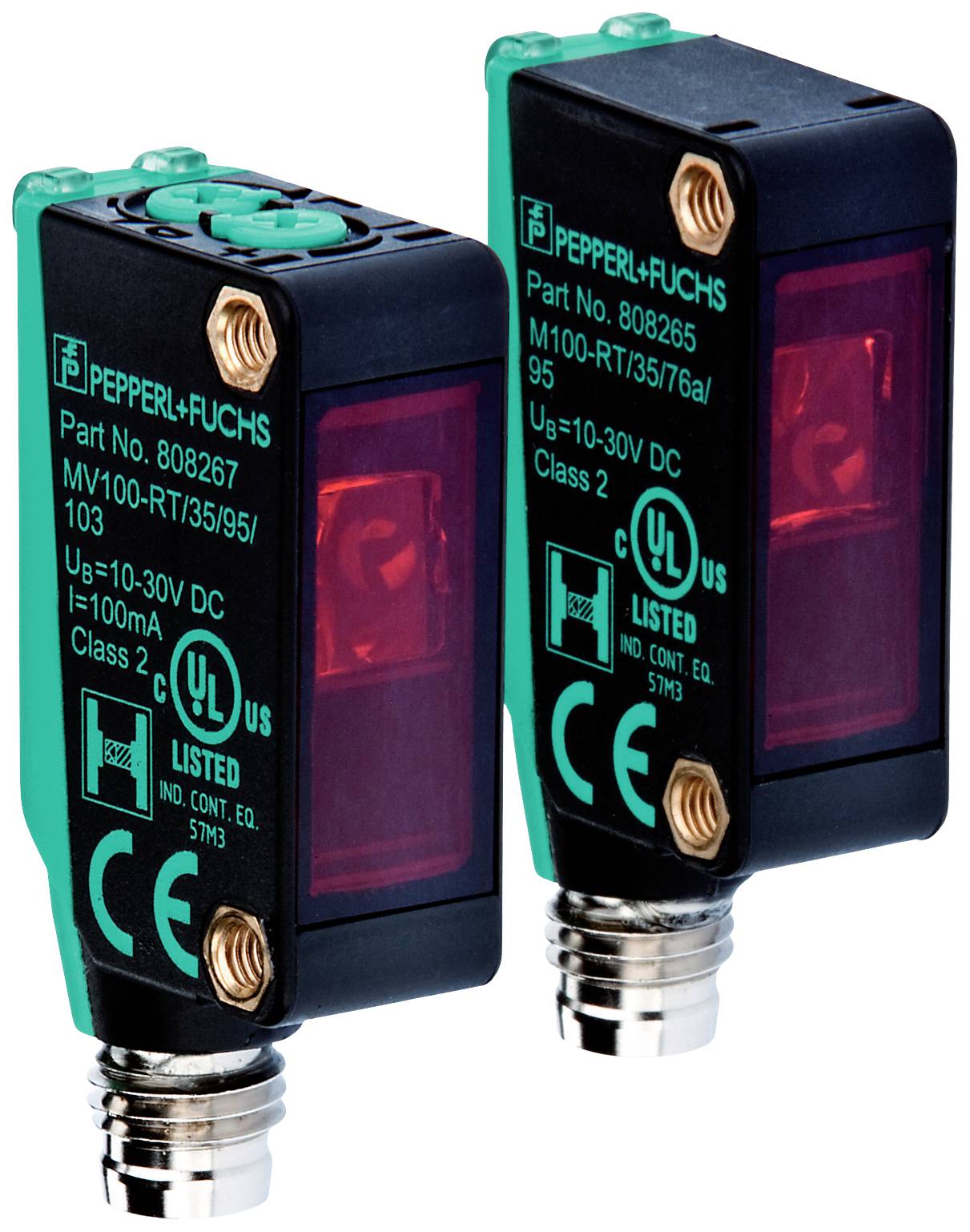

Pepperl+Fuchs Envejsfotocelle M100/MV100-RT/76a/95/103 221486 Lystænding 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Envejsfotocelle
Funktioner
Lystænding
Driftsspænding maks.
30 V/DC
Tilslutning
M8, 4-polet
Type
M100/MV100-RT/76a/95/103
Datablad (PDF)
Antal
Total (952,00 kr. / stk.r)
952,00 kr.
ekskl. moms
Gratis fragt
Tekniske specifikationer
- Produkttype
Envejsfotocelle
- Type
M100/MV100-RT/76a/95/103
- Funktioner
Lystænding
- Min. driftsspænding
10 V/DC
- Driftsspænding maks.
30 V/DC
- Driftsspænding
10 - 30 V/DC
- Reaktionstid
0.5 ms
- Udgange
PNP
- Kontaktfrekvens
1000 Hz
- Tilslutning
M8, 4-polet
- Kabinetmateriale
Polykarbonat
- Sendertype
LED, rød
15 m
- Min. Temperatur
-30 °C
- Maks. temperatur
60 °C
- Bredde
11 mm
- H
31 mm
- D
20 mm
- Dim.
(B x H x T) 11 x 31 x 20 mm
- Indhold
1 stk
- Trådløs opladningsfunktion
Nej
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 2629317 Pepperl+Fuchs Envejsfotocelle M100/MV100-RT/76a/95/103 221486 Lystænding 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2629317 Pepperl+Fuchs Envejsfotocelle M100/MV100-RT/76a/95/103 221486 Lystænding 1 stk
Beskrivelse
Rækkevidde: 0... 10 m, lyssender: Led, lystype: Rød, vekslende lys, signaludgang: 1 PNP-udgang, Kortslutningssikker, beskyttet mod omvendt polaritet, åben kollektor, koblingsmåde: Sensorens koblingsmåde kan skiftes. Leveringstilstanden er: Lystænding, tilslutning: Apparatstik M8 x 1, 4-polet, driftsspænding: 10... 30 V DC, omgivelsestemperatur -30... 60 °C (-22 ... 140 °F)
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- EnkeltkomponenterSender: M100-RT/76a/95Modtager MV100-RT/95/103Generelle dataRækkevidde: 0... 10 mGrænsevidde 15 m.Lyssender: LEDLystype: Rød, vekslende lysLyspletdiameter: Ca. 1 m afstand på 15 m.Åbningsvinkel: Ca. 2 °Lysafgivelse: FrontaltFremmedlysgrænse: EN 60947-5-2Parametre for funktionel sikkerhedMTTFd: 860 a.Brugsperiode (TM): 20 a.Diagnosedækket (DC): 0 %Visning/betjeningselementerDriftsvisning: LED grøn: Strøm til (Power on)Funktionsvisning: Modtager: LED gul, lyser ved fri lysstråle, blinker ved underskridelse af funktionsreserven; fra ved strømafbrydelseBetjeningselementer: FølsomhedsindstillingBetjeningselementer: Lys-/mørkekontaktElektriske dataDriftsspænding 10... 30 V DCBølgethed: Maks. 10 %Tomgangsstrøm: Sender: ≤ 15 mA | modtager: ≤ 8 mAIndgangTestindgang: Stationsfrakobling ved +UBudgangKoblingsmåden: Sensorens koblingsmåde kan omskiftes. Leveringstilstanden er: LystændingSignaludgang: 1 PNP-udgang, kortslutningssikker, polaritetssikker, åben kollektorKontaktspænding maks. 30 V/DCKoblingsstrøm: Maks. 100 mA , ohmsk belastningSpændingsfald ≤ 1,5 V DCSkiftefrekvens 1000 HzReaktionstid 0,5 msOverensstemmelseProduktstandard: EN 60947-5-2Godkendelser og certifikaterEAC-KONFORMITET: TR CU 020/2011UL-godkendelse: CULus listed, Class-2-strømkilde eller UL-listet strømforsyning med begrænset spændingsudgang med (evt. integreret) sikring (maks. 3.3 A iht. UL248), type-1-kabinetCCC-godkendelse: Produkter, hvis maks. driftsspænding ≤ 36 V, kræver ikke godkendelse og er derfor ikke forsynet med CCC-mærkning.Krav til omgivelserOmgivelsestemperatur -30 60 °C (-22 ... 140 °F)Opbevaringstemperatur: -40... 70 °C (-40... 158 °F)Mekaniske dataKabinetbredde: 11 mmKabinet højde 31 mmKabinetdybde 20 mmKapslingsklasse:IP67Tilslutning: Apparatstik M8 x 1, 4-poletMateriale Kabinet: Pc (polykarbonat) Lysafgivelse: PMMAStel: Ca. 20 g (sender og modtager)Tilspændingsmoment for befæstigelsesskruer: 0,6 Nm
