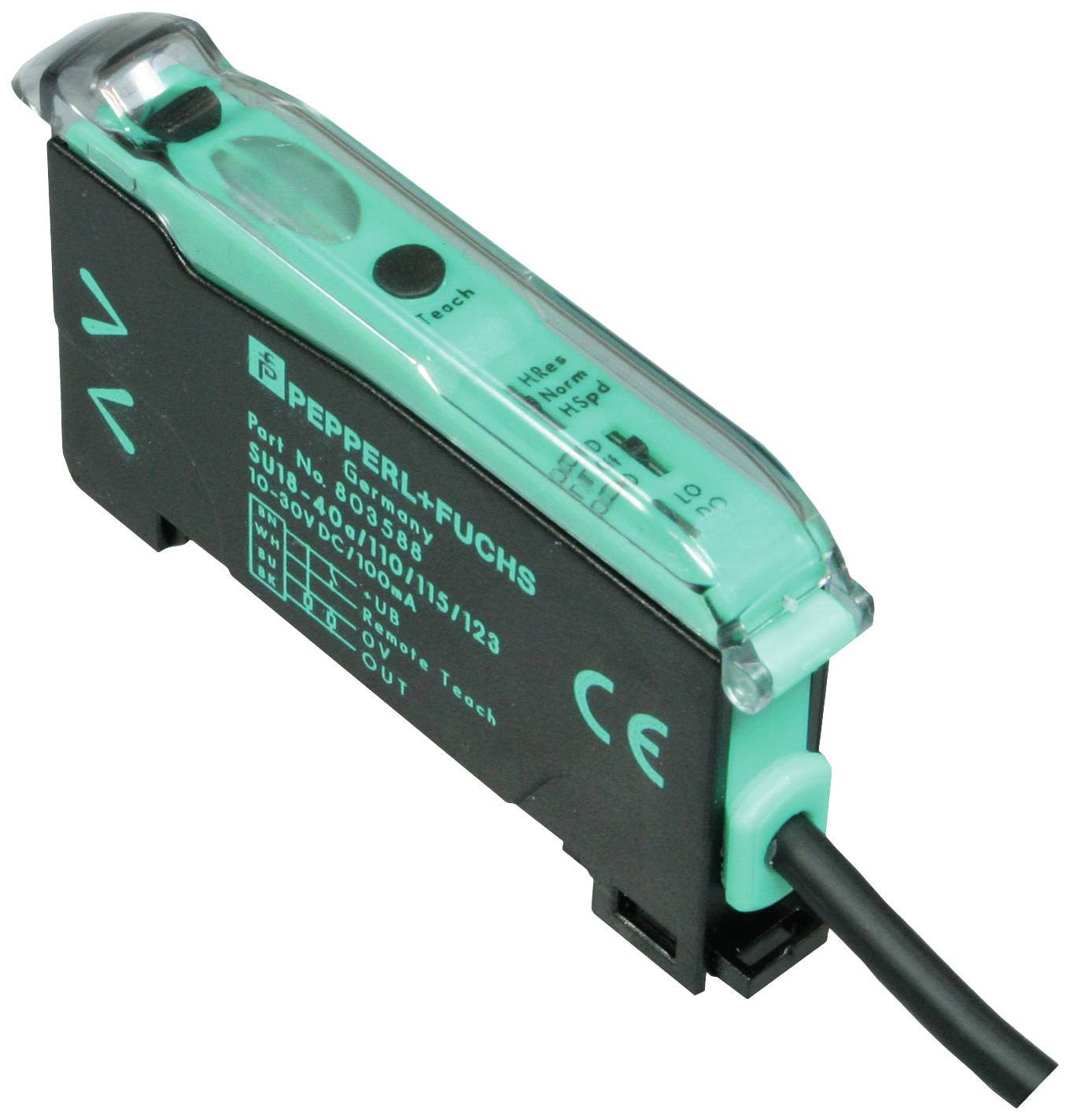

Pepperl+Fuchs 803586 SU18-40a/110/115/126a Lysledersensor 1 stk (L x B x H) 62.3 x 9 x 34.5 mm
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Lysledersensor
Min. driftsspænding
10 V/DC
Driftsspænding maks.
30 V/DC
Type
SU18-40a/110/115/126a
Indhold
1 stk
Datablad (PDF)
Antal
Total (1.272,00 kr. / stk.r)
1.272,00 kr.
ekskl. moms
Gratis fragt
Tekniske specifikationer
- Produkttype
Lysledersensor
- Type
SU18-40a/110/115/126a
- Indhold
1 stk
- Min. driftsspænding
10 V/DC
- Driftsspænding maks.
30 V/DC
- Driftsspænding
10 - 30 V/DC
- Koblingsspænding (max.)
30 V/DC
- Brydestrøm (max.)
100 mA
- Tilslutning
Kabel, åben ende
IP50
- L
62.3 mm
- Bredde
9 mm
- H
34.5 mm
- Dim.
(L x B x H) 62.3 x 9 x 34.5 mm
- Trådløs opladningsfunktion
Nej
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 2627293 Pepperl+Fuchs 803586 SU18-40a/110/115/126a Lysledersensor 1 stk (L x B x H) 62.3 x 9 x 34.5 mm
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2627293 Pepperl+Fuchs 803586 SU18-40a/110/115/126a Lysledersensor 1 stk (L x B x H) 62.3 x 9 x 34.5 mm
Beskrivelse
Tastbredde: Op til 150 mm (KLR-C02-2,2-2,0-K146), lyssender: LED, lystype: Rød, vekslende lys, 660 nm, Signaludgang: 1 modtaktudgang NPN/PNP , kortslutningssikker, koblingstype: Lys- /mørk-koblende, kan skiftes, tilslutning: 2 m kabel, 4 x 0,14 mm2, PVC, driftsspænding: 10... 30 V DC, omgivelsestemperatur -10 55 °C (14... 131 °F)
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- Generelle dataTaststørrelse: Op til 150 mm (KLR-C02-2,2-2,0-K146)Rækkevidde: Op til 450 mm (KLE-C01-2,2-2,0-K116)Lyssender: LEDLystype: Rød, vekslende lys, 660 nmFremmed lysgrænse: 10000 luxParametre for funktionel sikkerhedMTTFd: 690 a.Brugsperiode (TM): 20 a.Diagnosedækket (DC): 0 %Visning/betjeningselementerDriftsvisning: Grøn LED, statisk lysende Power on, indikator for lav spænding: Led pulserer grøn (ca. 0,8 Hz), kortslutning: Led blinker grønt (ca. 4 Hz)Funktionsindikator: Led gul: Statisk lysende koblingstilstand, blinker, når funktionsreserven underskridesBetjeningselementer: Teach-in-knap | skydekontakt 2 positioner: Lys-/mørk-kobling | skydekontakt 3 positioner: Tidsfunktioner - timer fra, aktiveringsforsinkelse 40 ms, frafaldsforsinkelse 40 ms | 3 positioner: Driftstilstand - normal, høj koblingshastighed, høj opløsningElektriske dataDriftsspænding 10... 30 V DCBølgethed: 10 %Tomgangsstrøm: ≤ 30 mAUdgangForhåndsfaldsudgang: 1 modtaktudgang NPN/PNP , kortslutningssikkerKoblingsmåde: Lys- /mørkkoblende, kan omstillesSignaludgang: 1 modtaktudgang NPN/PNP , kortslutningssikkerKontaktspænding maks. 30 V/DCKoblingsstrøm: Maks. 100 mA , ohmsk belastningSpændingsfald: ≤ 2 V DC ved 100 mA; ≤ 0,7 V ved 10 mASkiftefrekvens: Standard tilstand: 3 kHz, High Speed tilstand: 6 kHz, høj opløsning: 500 HzReaktionstid: Standardtilstand: 160 µs, high speed-tilstand: 80 µs, høj opløsning: 1 msGentagelsesnøjagtighed: ≤ 0,5 % til indstillet tastbreddeOverensstemmelse med normer og direktiverOverensstemmelse med standarderne Produktstandard: EN 60947-5-2:2007 | IEC 60947-5-2:2007Godkendelser og certifikaterUL-godkendelse: CULus listed, Class 2 Power Source, type 1 enclosureCCC-godkendelse: Produkter, hvis maks. driftsspænding ≤ 36 V, kræver ikke godkendelse og er derfor ikke forsynet med CCC-mærkning.Krav til omgivelserOmgivelsestemperatur -10 55 °C (14... 131 °F)Opbevaringstemperatur: -20 ... 70 °C (-4... 158 °F)Mekaniske dataKabinetbredde: 9 mmKabinet højde 34,5 mmKabinetdybde 62,3 mmBeskyttelsesklasse: IP50Tilslutning 2 m kabel, 4 x 0,14 mm2, PVCMateriale Kabinet: PcMasse: 45 g.
