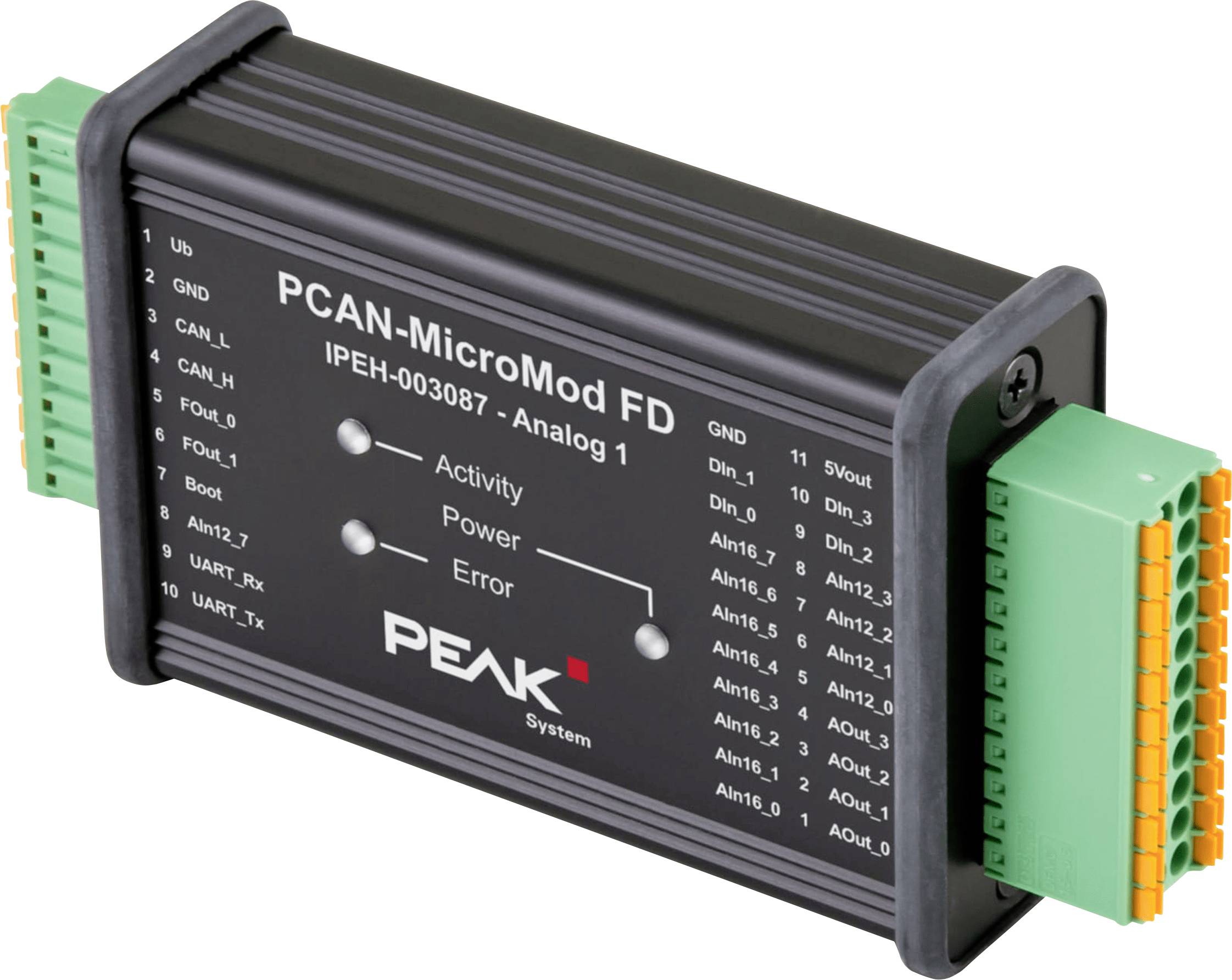

PEAK-System Technik IPEH-003087 PCAN-MicroMod FD Analog I/O-modul
Fremstillingsnr.
Artikel nr.:
Produkttype
I/O-modul
Type
PCAN-MicroMod FD Analog
Produc.-delnr.
IPEH-003087
Datablad (PDF)
Højdepunkter og detaljer
Relæ-, TTL- I/O- modul (Deditec)
- Konfigurerbart i/O-modul med fokus på analoge ind- og udgange til CAN- og CAN-FD-netværk
- Kompakt printplade med påstukket PCAN-MicroMod FD i aluminiumshus og fjederklemmer til CAN, i/O og forsyning
- Nem konfiguration med den inkluderede Windows-software PCAN-MicroMod FD Configuration
Tekniske specifikationer
- CAN/CAN FD-bithastigheder: 20 kbit/s op til 10 Mbit/s (ISO 11898-2)
- 2 frekvensudgange med indstilleligt frekvensområde 0 til 20 kHz
- Analoge indgange: 8x 16 bit opløsning, 4x 12 bit opløsning, 1x spændingsovervågning (0 til 30 V, 12 bit)
- Analoge udgange: 4 x 12 bit opløsning, spændingsområde 0 til 5 V eller 0 til 10 V kan indstilles
- 4 digitale indgange, kan konfigureres pr. kanal Pull-Up- eller Pull-Down
- Produkttype
I/O-modul
- Type
PCAN-MicroMod FD Analog
- Produc.-delnr.
IPEH-003087
Dokumenter og downloads
Datablad
Datablad 3532753 PEAK-System Technik IPEH-003087 PCAN-MicroMod FD Analog I/O-modul
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3532753 PEAK-System Technik IPEH-003087 PCAN-MicroMod FD Analog I/O-modul
Beskrivelse
PCAN-MicroMod FD analog er en driftsklart grundprintplade med påstukket PCAN-MicroMod FD-modul, som leverer periferien til specifikke krav. Til tilslutning af CAN, i/O og forsyning anvendes der fjederklemmer-stikforbindelser. Grundprintkortet PCAN-MicroMod FD analogt lægger tyngdepunktet på analoge ind- og udgange, der er forsynet med tilsvarende beskyttelseskredsløb.
PCAN-MicroMod FD konfigureres ved hjælp af den medfølgende Windows-software. Ud over nemt i/O-Mapping på CAN-ID'er er også funktionsblokke klar til bearbejdning af data. Konfigurationen, der er oprettet på computeren, overføres via CAN-bus til PCAN-MicroModd FD, som derefter kører som selvstændig CAN-knude. På en CAN-bus kan flere moduler konfigureres uafhængigt af hinanden.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
PCAN-MicroMod FD konfigureres ved hjælp af den medfølgende Windows-software. Ud over nemt i/O-Mapping på CAN-ID'er er også funktionsblokke klar til bearbejdning af data. Konfigurationen, der er oprettet på computeren, overføres via CAN-bus til PCAN-MicroModd FD, som derefter kører som selvstændig CAN-knude. På en CAN-bus kan flere moduler konfigureres uafhængigt af hinanden.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Inkluderet i leveringen
- PCAN-MicroModd FD Configuration-software til Windows
- Windows-udviklingspakke med GCC ARM Embedded, flashhukommelse og programmeringseksempler
