PCE Instruments Ultralydssensor PCE-TDS 200+ SML Driftsspænding (område): 5 V måleområde: 0 - 32 m/s 1 stk

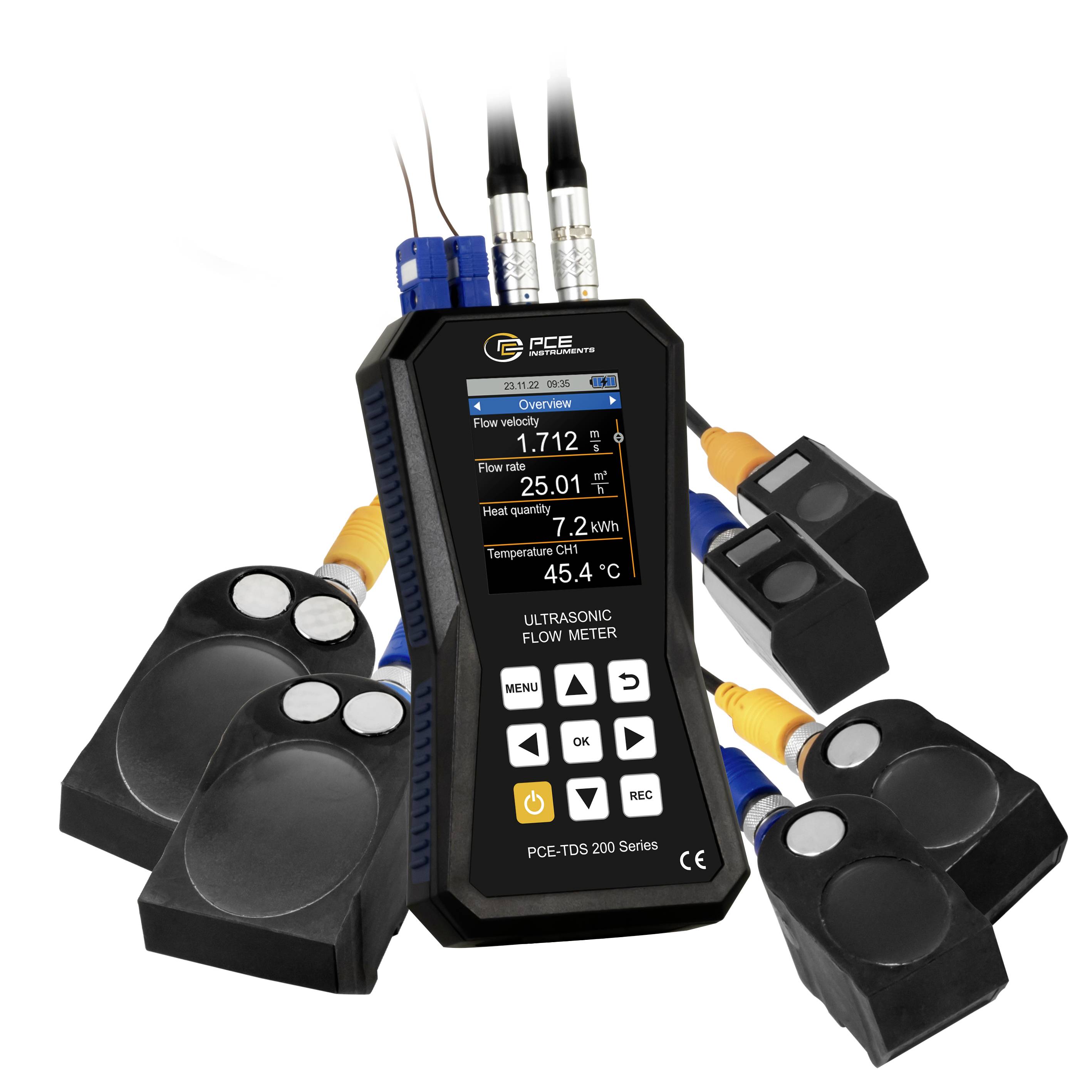

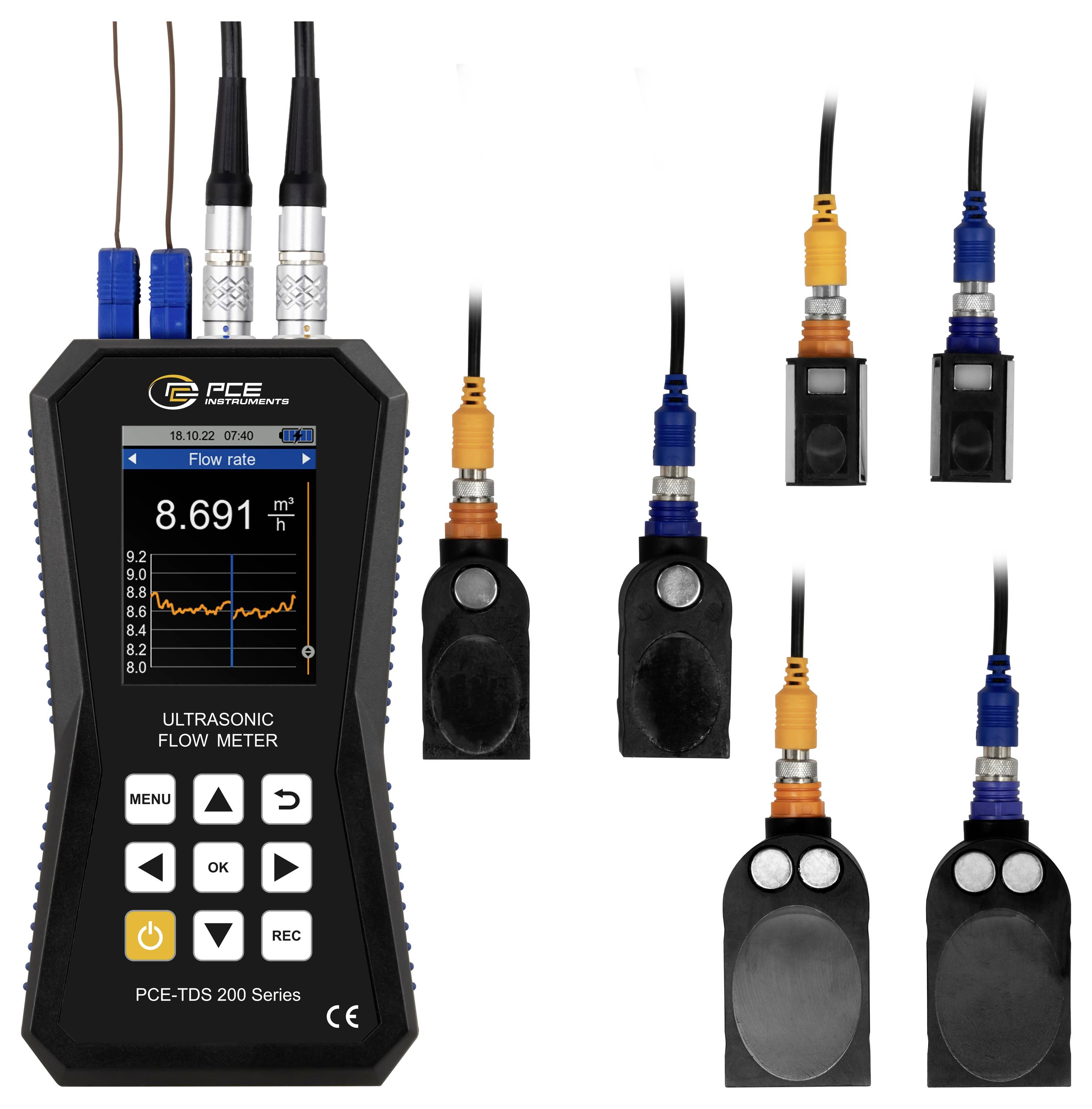

Flowmeteret har et måleområde på ±32 m/s. Med en nøjagtighed på ±1,5 % af MW. Ved rørdiametre på DN ≥50, ±3,5 % V. MW. Ved en rørdiameter på DN <50 og en reproducerbarhed på ±0,5 % af MW. Er flowmeteret et særligt præcist måleudstyr. Til installation af sensorerne ved flowmeteret er der en installationshjælp til rådighed. Ved installationshjælpen vises signalkvaliteten grafisk af flowmeteret. Desuden vises det grafisk, om sensorerne er placeret i den rigtige afstand fra hinanden fra flowmeteret. For at udføre flowmåling med flowmeteret vises flowhastigheden, volumenstrømmen og volumen efter indtastning af rør- og medium-medium-specifikationer. Ved visning af måleværdierne har flowmeteret rådighed over de mest forskellige enheder. F.eks.: M3, l, gal, igl, mgl cf, bal, ib og ov.

Under en måling er det muligt at registrere måleværdierne via dataloggerfunktion ved hjælp af ultralydsflowmeteret. Derved kan start- og stopbetingelser og lagringsinterval fra 1 sekund til 12 timer indstilles ved flowmeteret. Et hukommelsespunkt indeholder ved gennemstrømningsmåleren en gang alle målestørrelser. Måleværdierne lagres på den 32 GB store indbyggede hukommelse med ultralydsflowmeteret. Derved kan der gemmes 10 millioner målepunkter på ultralydsflowmeteret.

Med den valgfrie software kan de registrerede måleværdier udlæses fra flowmeteret. Til analyse kan måleværdierne vises både grafisk og i tabelform af flowmeteret. Til viderebehandling af måleværdierne fra flowmeteret kan disse eksporteres i .csv filformat. Alternativt kan der oprettes en PDF rapport via softwaren. Til forenklet betjening kan flowmeteret indstilles via softwaren. En livevisning af måleværdier fra ultralydsflowmeteret er også mulig med softwaren.

For at bestemme varmemængden med flowmeteret skal der desuden bruges to termoelementer. Disse er tilgængelige i PCE-TDS 200+. De to termoelementer fra flowmeteret tilsluttes for- og tilbagespoling af et rørsystem. Flowmeteret kan bestemme varmemængden ud fra temperaturforskellen og den målte flowhastighed. Om nødvendigt kan flowmeteret beregne og vise omkostningerne simultant under målingen pr. varmememmenhed. Således anvendes flowmeteret f.eks. ved kontrol af varmeanlæg.

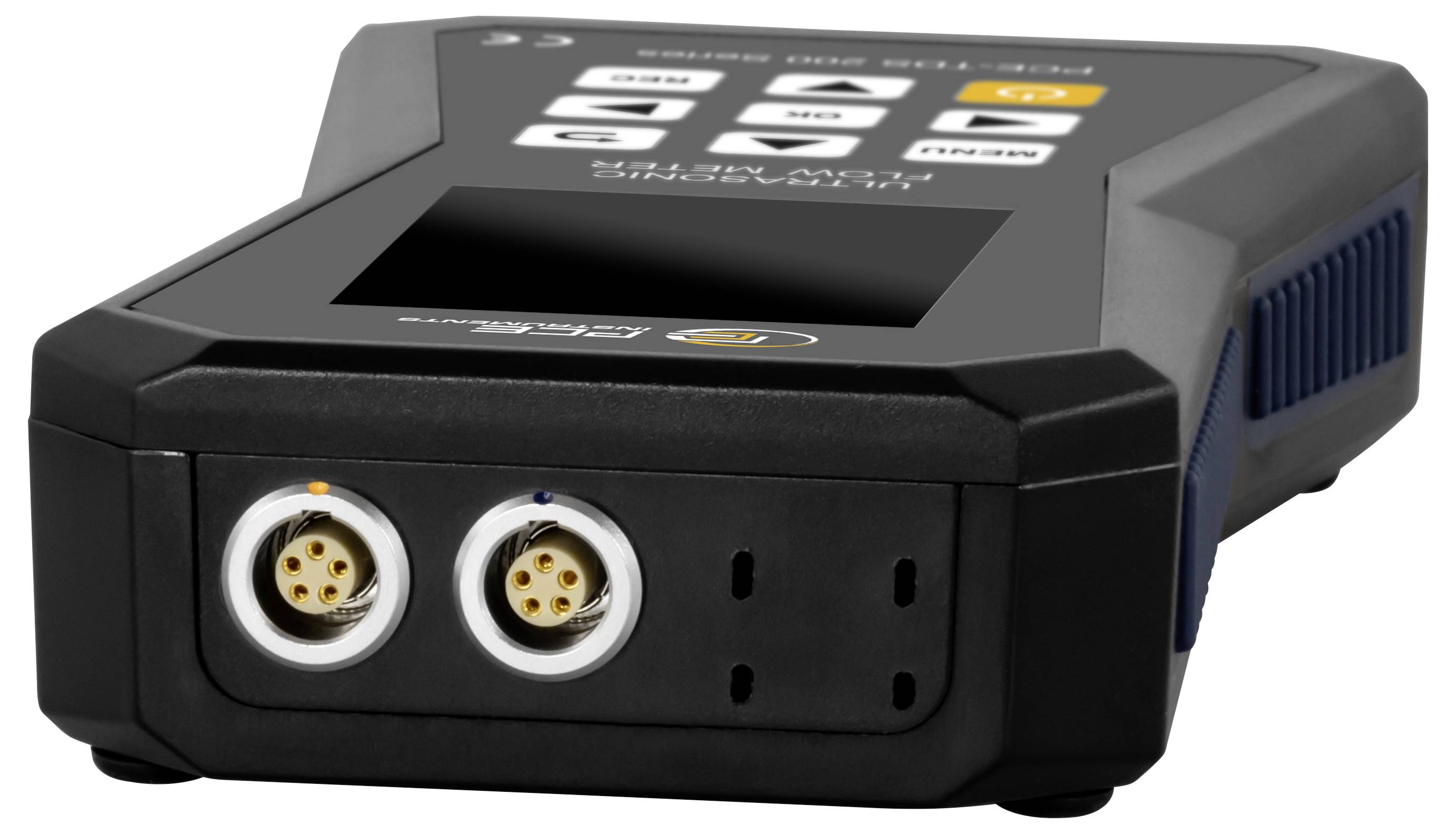

LC-farvedisplayet fra ultralydsflowmeteret har en størrelse på 2,8« og er derfor nemt at aflæse. Som ekstraudstyr kan flowmeteret udstyres med en ISO- eller DAkkS kalibreringscertifikat.

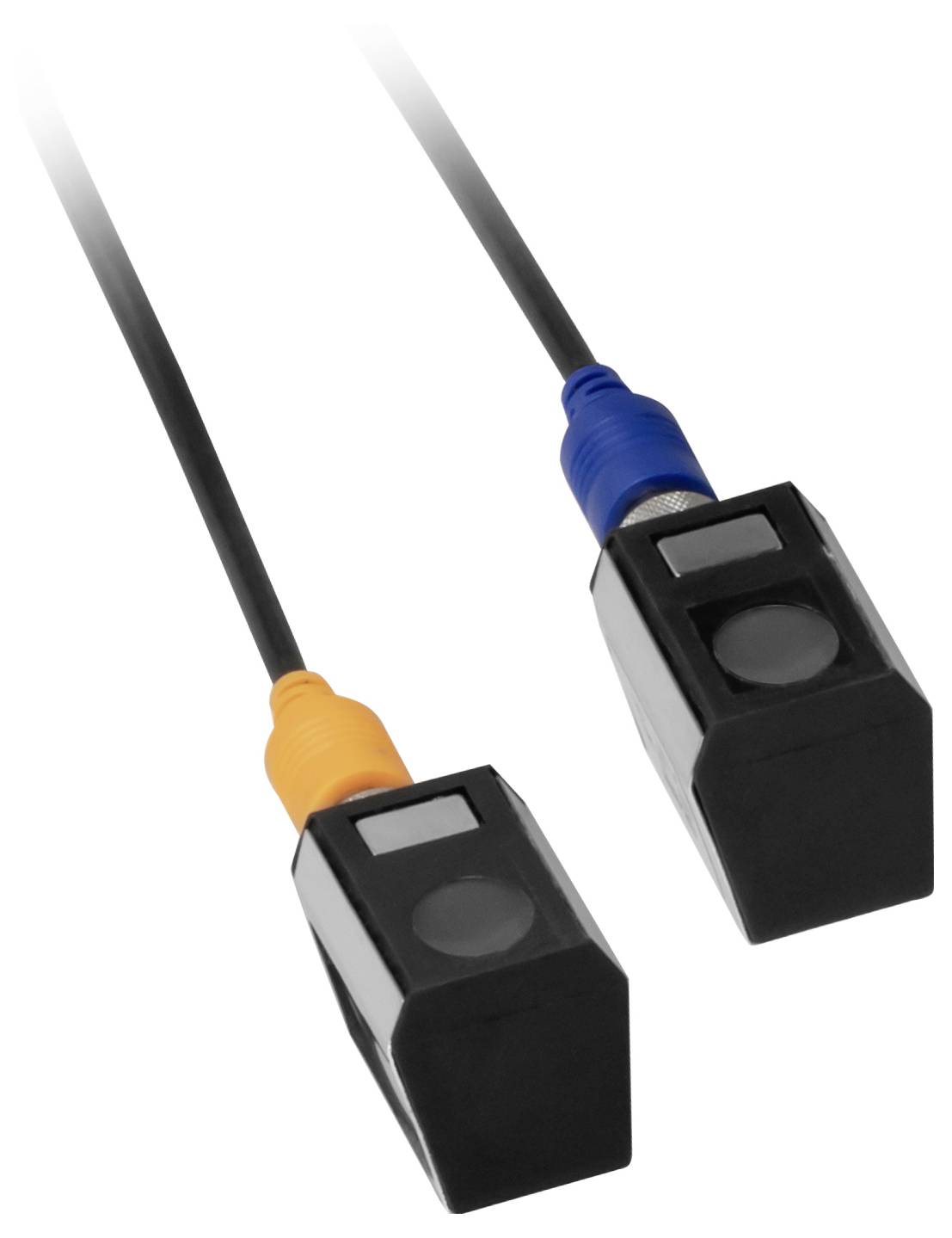

PCE-TDS 200 S SENSOR
Lille sensorpar til rørdiameteren DN 15 … 100 / 20 … 108 mm. Egnet til særligt små rør. Følerne har et særligt lille mål på 45 x 30 x 30 mm og en temperaturbestandighed på -30 … 160 °C. Takket være magneterne på undersiden kan sensorerne monteres på jernholdige metaller. Desuden kan sensorerne til ultralydsgennemstrømningsmåleapparat forbindes med røret ved hjælp af oplukkelige kabelbindere.

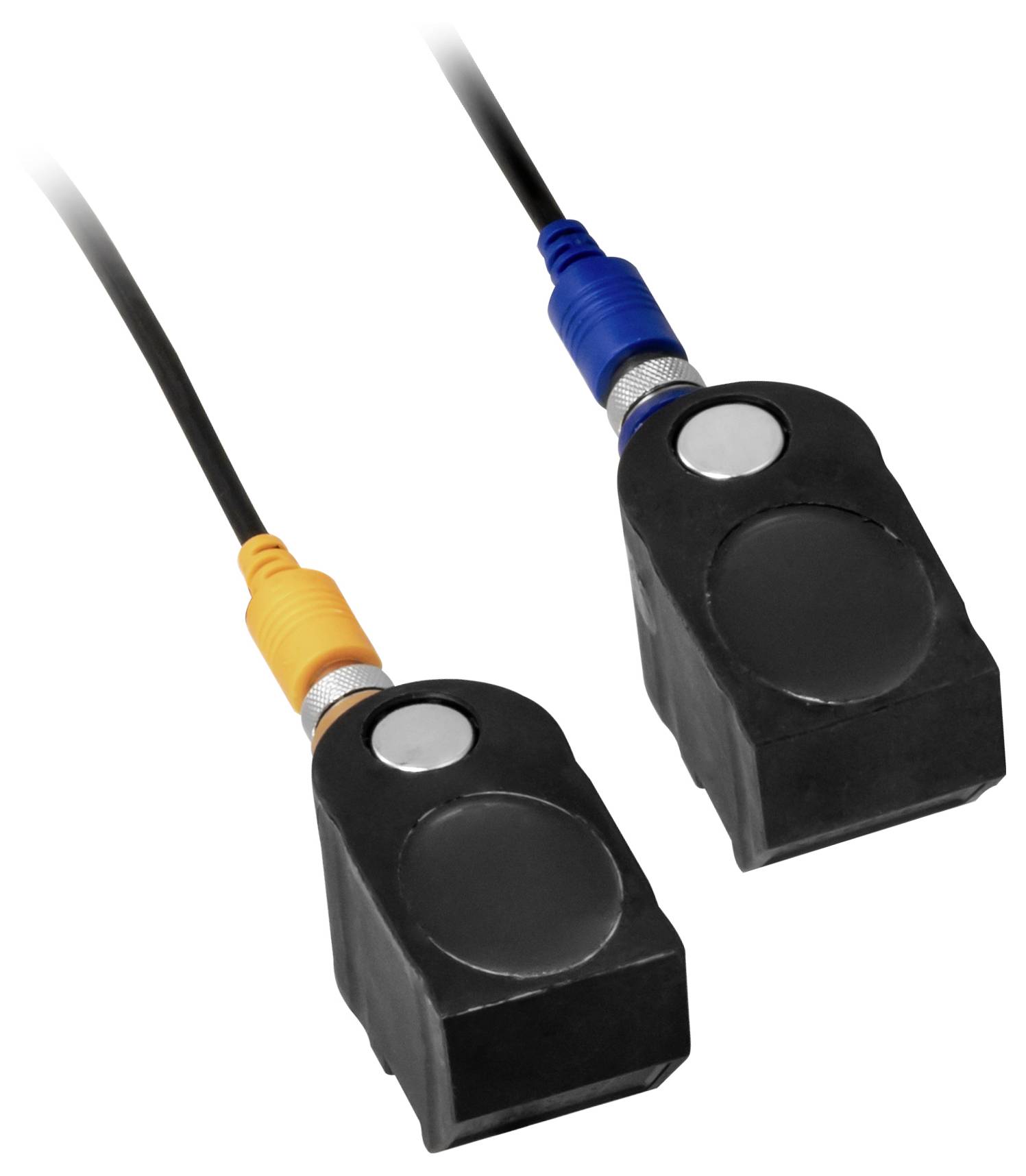

PCE-TDS 200 M-SENSOR
Mellemsensorpar til rørdiameteren DN 50 … 700 / 57 … 720 mm. Egnet til flowmåling på mellemstore rør. Med de indbyggede magneter ved sensorerne til ultralydsflowmeteret kan disse fastgøres til jernholdige rør. Alternativt kan sensorerne monteres på røret med aftagelige kabelbindere. Temperaturstabiliteten skal være mellem -30 … 160 °C.

PCE-TDS 200 L-SENSOR
Stort sensor par til rørdiameteren DN 300... 6000. Dette sensorpar er dermed egnet til særligt store rør. Sensorerne kan fastgøres til ultralydsflowmåleapparat med aftagelige kabelbindere. Takket være de indbyggede magneter kan sensorerne på rør med et jernholdige metal anbringes. Sensorerne har et mål på 91 x 52 x 44 mm.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
