PCE Instruments PCE-SCI-P PCE-SCI-P Skilleomformer 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Skilleomformer
Indgangssignal maks. (strøm)
20 mA
Indgangssignal maks. (spænding)
15 V
Type
PCE-SCI-P
Dim.
(L x B x H) 106 x 108 x 22.5 mm
Datablad (PDF)
Højdepunkter og detaljer
Andre transducere
- Skillesignalomformer strøm - spænding - temperatur
- Skillesignalomformer med over 100 indstillelige kombinationer
- Analoge indgangssignaler (0... 10 V, 4 ... 20 mA, Pt100, termoelementer) i galvanisk adskilte, analoge normsignaler
- kan frit skaleres
- på mindre end 5 min. I drift
- Konverterer analogt indgangsområde
- Komplet galvanisk adskillelse
- Spændingsforsyning 18... 265 V AC/DC
Tekniske specifikationer
- Generelle specifikationer

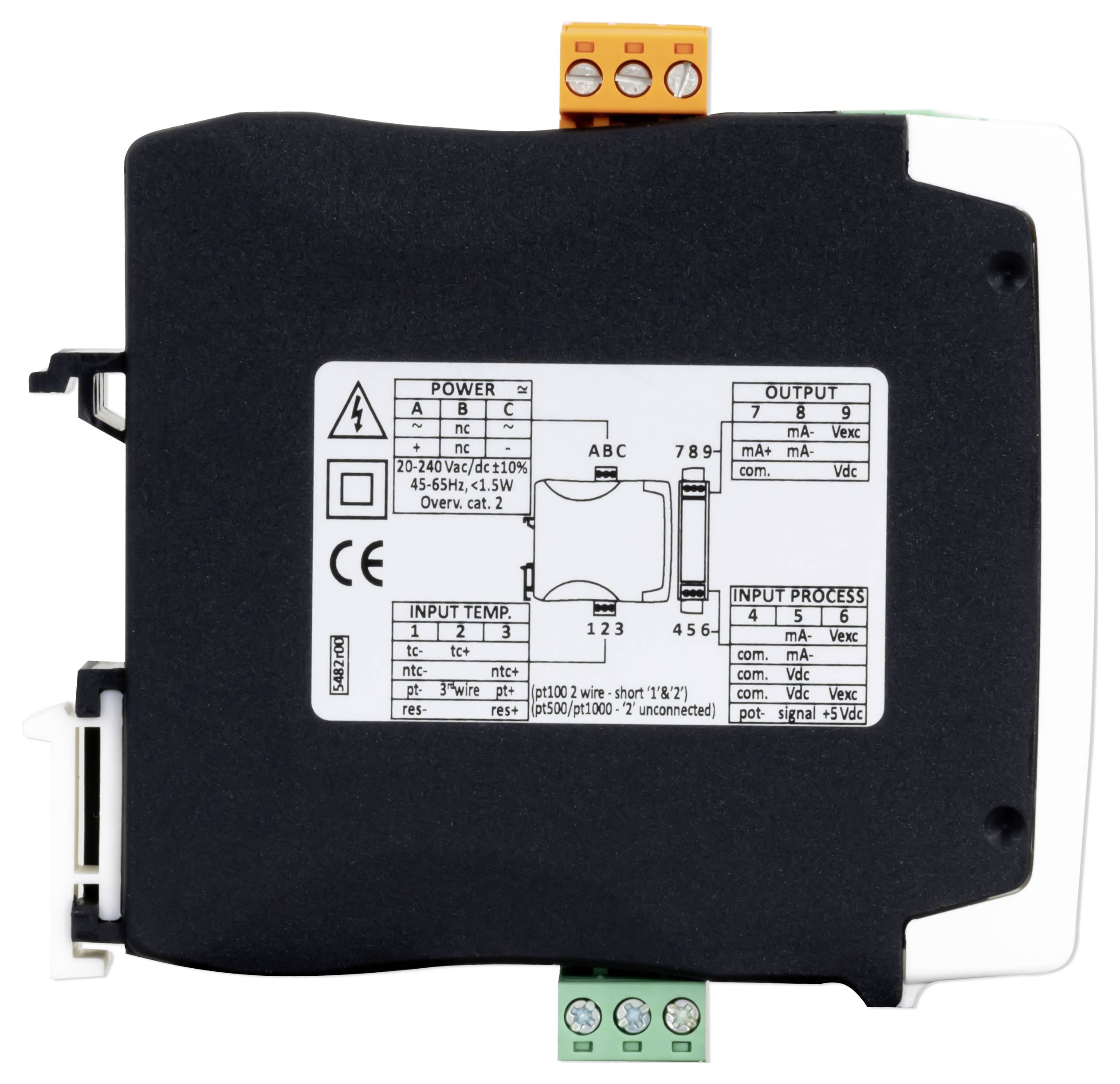

- Indgange 4... 20 mA, 0... 10 VDC, Pt100 3-leder, Pt100 2-leder, Pt500, Pt1000, termoelement J, termoelement K, termoelement T, termoelement E, termoelement S, termoelement R, termoelement N, termoelement C, termoelement B, 0... 1 MΩ, 0... 1 kΩ, 0... 100 kΩ, 0... 10 kΩ, potential. Nominel 250 Ω ... 15 KΩ, NTC 44004, NTC 44005, NTC 44006, NTC 44007, NTC 44008, NTC 44030, NTC 44031, NTC 44032, NTC 44033, NTC 44034, NTC 10K, 3500
- Udgange 4... 20 mA, 0... 10 VDC
- Display type 7 segment, 2 cifre
- Sikkerhedsstandard II / 300V
- Montering 35 mm din-skinnemontering
- Isolering 3000 Veff til 60 s (indgang, udgang, forsyning)
- Menusprog engelsk (US)
- Beskyttelsesklasse (enhed) IP30
- Spændingsforsyning 24... 240 V DC ±10 %, 45... 65 Hz, isoleret
- Vægt: 130 g
- Dimensioner (L x B x H) 110 x 22 x 118 mm
- Driftsbetingelser 0... 50 °C, 0 ... 95 % r.F.
- Opbevaringsbetingelser -20... 70 °C, 0 ... 95 % r.F.
- Type
PCE-SCI-P
- Produkttype
Skilleomformer
- Indgangssignal maks. (strøm)
20 mA
- Indgangssignal maks. (spænding)
15 V
- Dim.
(L x B x H) 106 x 108 x 22.5 mm
- Tilslutning
Klemliste
Skrueklemme
Klemme
Stik
- Udgangssignal (spænding)
0-10
- Driftsspænding
18 - 265 V
- Driftsspænding maks.
265 V
- Min. driftsspænding
18 V DC/AC
- Belastning
10
- Indgangssignal (spænding)
10
- Indhold
1 stk
- Konfiguration
Potentiometer
- Bredde
108 mm
- H
22.5 mm
- L
106 mm
- RoHS-godkendt
Ja
- Sensortype
PT100
PT500
PT1000
- Strømforbrug:
3 W
- Maks. omgivelsestemperatur
70 °C
- Min. omgivelsestemperatur
-20 °C
- Tværsnit fleksibel (maks.)
2.5 mm²
- Tværsnit fast (maks.)
2.5 mm²
- Tværsnit fleksibel (min. )
0.25 mm²
- Tværsnit fast (min. )
1 mm²
Dokumenter og downloads
Datablad
Datablad 3192943 PCE Instruments PCE-SCI-P PCE-SCI-P Skilleomformer 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3192943 PCE Instruments PCE-SCI-P PCE-SCI-P Skilleomformer 1 stk
Beskrivelse

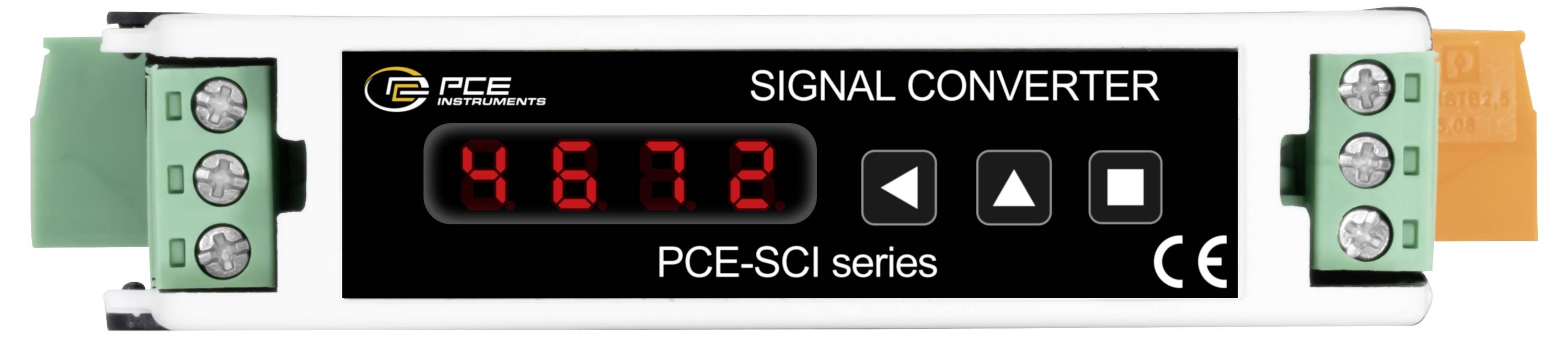

Skilleomformeren omformer et analogt indgangssignal til et tilsvarende analogt udgangssignal. Hvor ind- og udgangssignalerne er fuldstændig galvanisk adskilt fra adskillelsessignalomformeren. Indstilling af indgangs- og udgangsområdet sker via to taster. Arten af indstillingen vises på et internt LED-display.

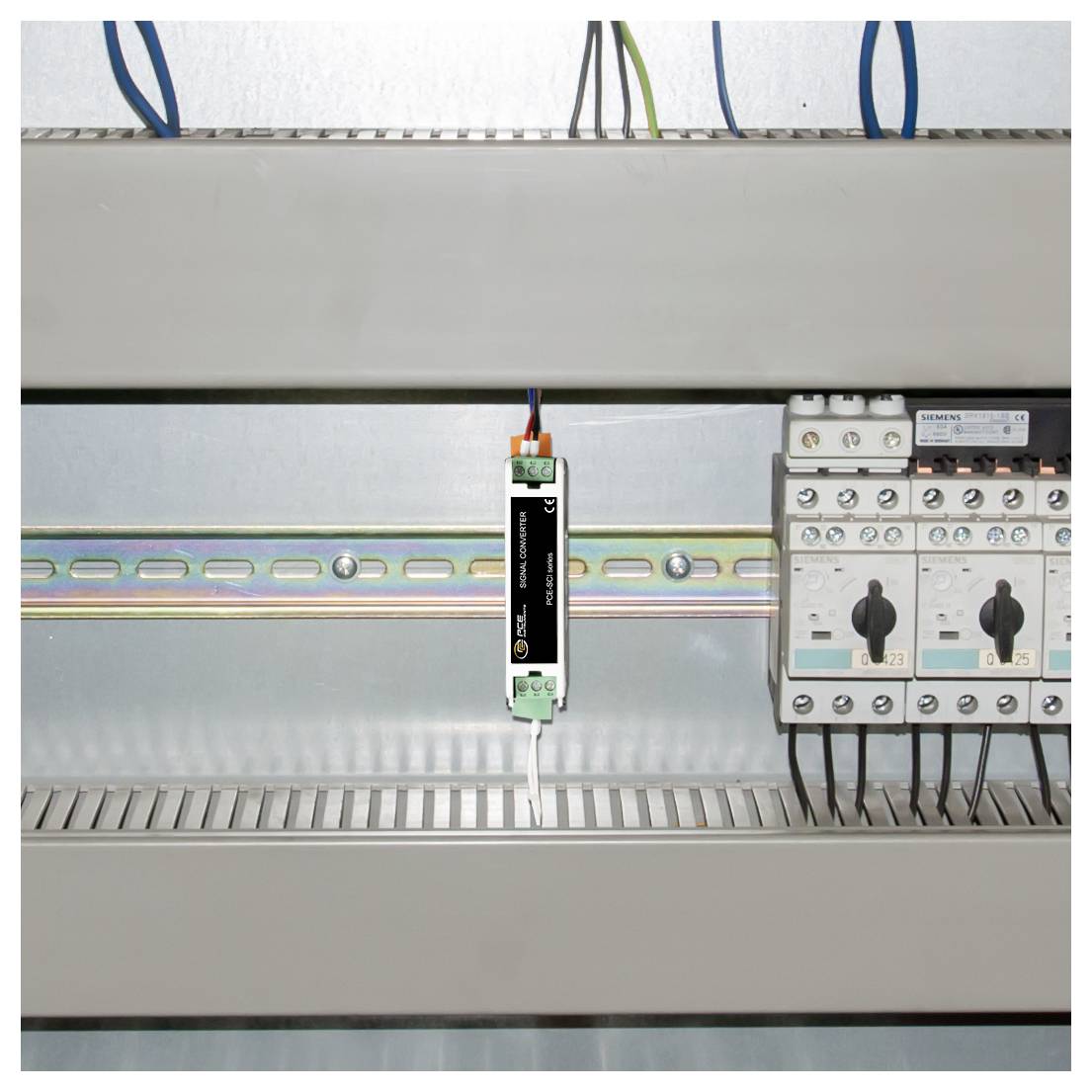

Over 100 forskellige kombinationer af ind- og udgang samt den frie skalering inden for de indstillede områder gør denne adskillelsessignaltransducer til en universelt anvendelig enhed og sparer en dyr og kostbar opbevaring af forskellige typer. Da ind- og udgangsområdet også kan indstilles ens, kan signalomformeren også anvendes til galvanisk afkobling. Skillesignalomformeren sættes ganske enkelt på en C- eller hatskinne. Adskillelsessignaltransduceren kan fungere med en spænding på mellem 18 ... 265 V AC/DC
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Over 100 forskellige kombinationer af ind- og udgang samt den frie skalering inden for de indstillede områder gør denne adskillelsessignaltransducer til en universelt anvendelig enhed og sparer en dyr og kostbar opbevaring af forskellige typer. Da ind- og udgangsområdet også kan indstilles ens, kan signalomformeren også anvendes til galvanisk afkobling. Skillesignalomformeren sættes ganske enkelt på en C- eller hatskinne. Adskillelsessignaltransduceren kan fungere med en spænding på mellem 18 ... 265 V AC/DC
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Inkluderet i leveringen
- 1 x signaltransducer PCE-SCI-P
- 1 x brugsanvisning
