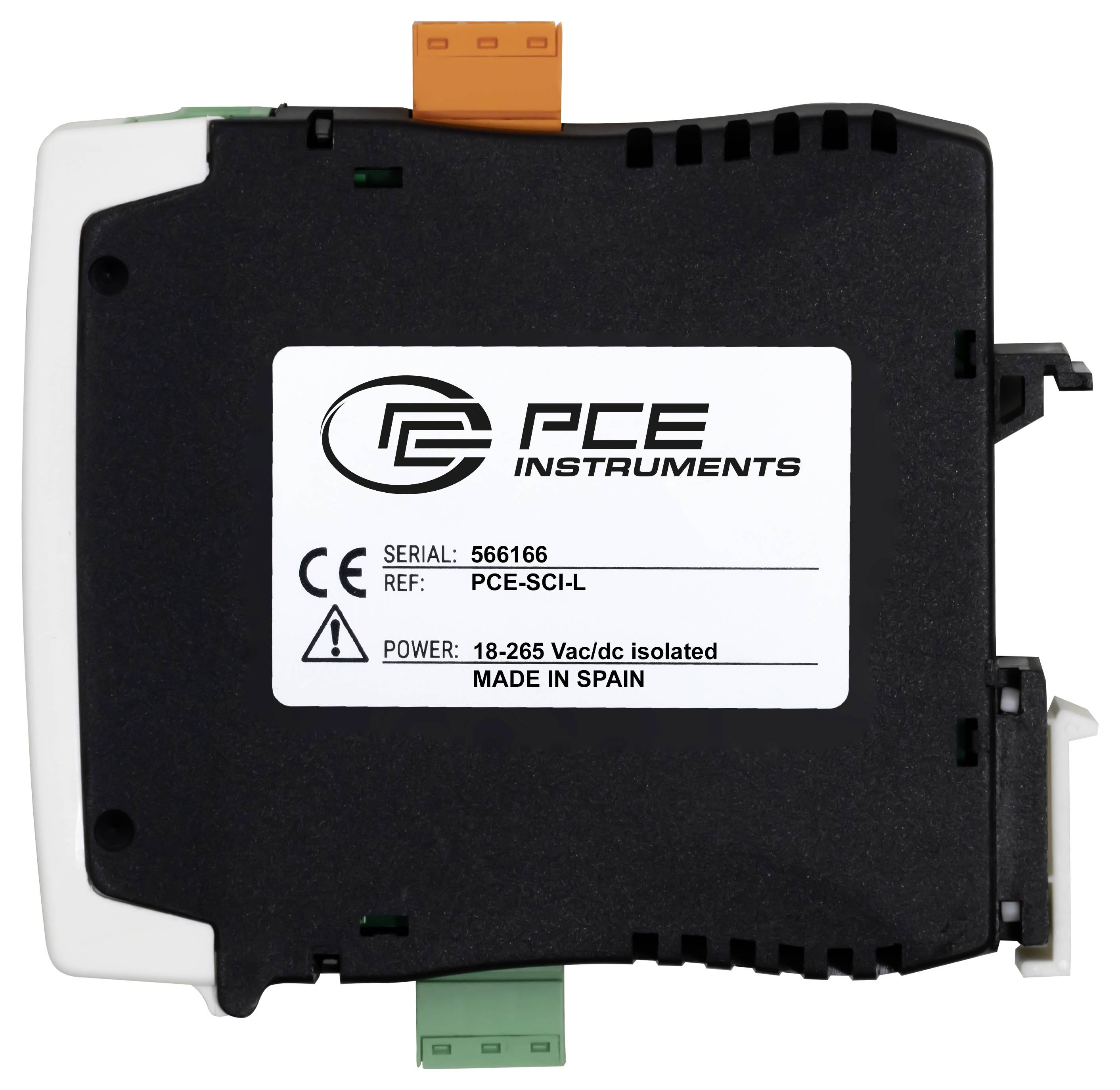

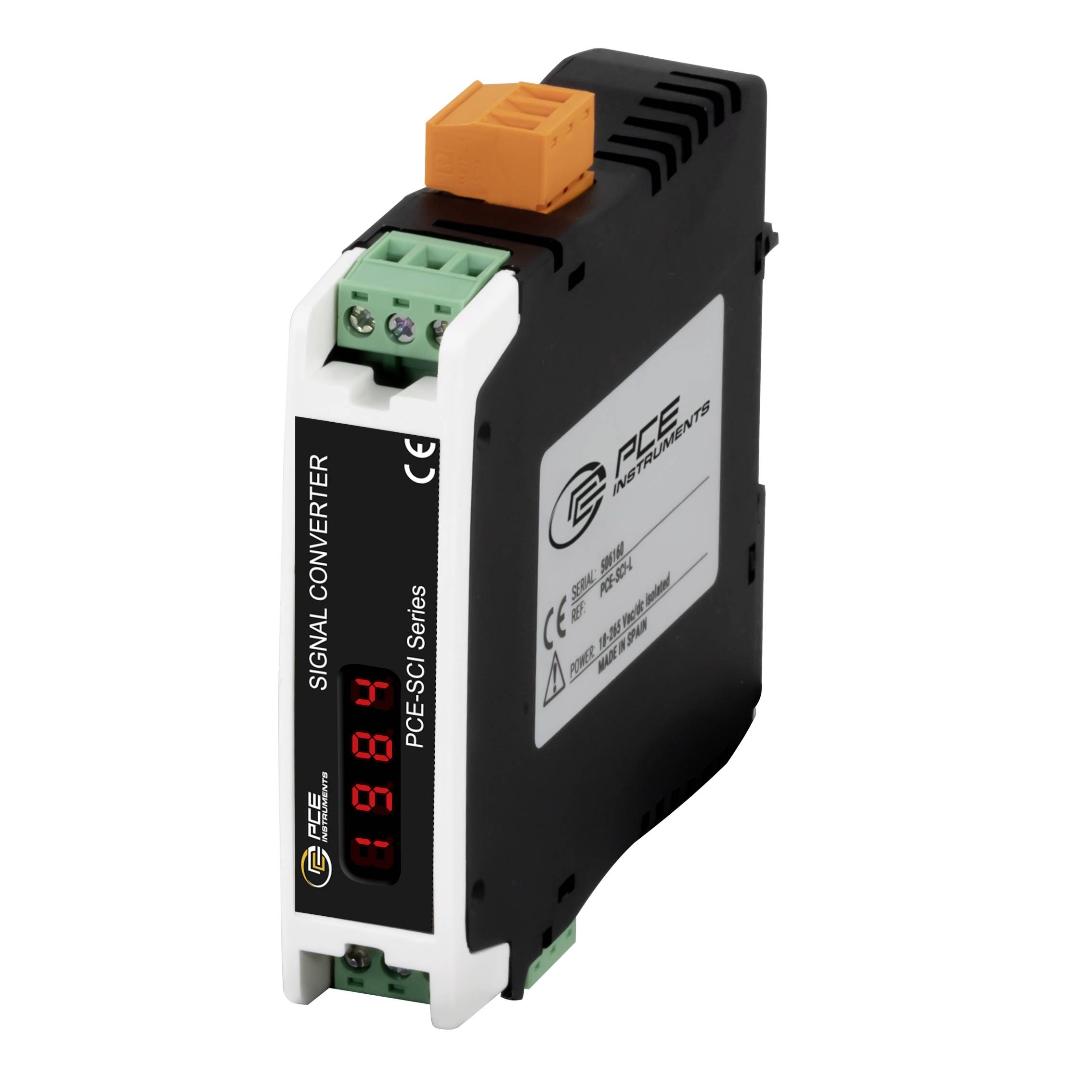

PCE Instruments PCE-SCI-L PCE-SCI-L Skilleomformer 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Skilleomformer
Indgangssignal maks. (strøm)
20 mA
Indgangssignal maks. (spænding)
15 V
Type
PCE-SCI-L
Dim.
(L x B x H) 106 x 108 x 22.5 mm
Datablad (PDF)
Højdepunkter og detaljer
Andre transducere
- Skilleomformer til din-skinnemontering
- Måleområde: 0 ... 600 V AC/DC
- Udgangssignaler i 4... 20 mA og 0... 10 V
- Kan konfigureres via tastatur
- Strømmåleområde 0... 5 A/AC/DC
- Frekvensmålingskinnemontering
- Måleområde: 0 ... 600 V AC/DC
- Aktivt og passivt udgangssignal
- Frekvensmåling
- Måleområde: 0 ... 5 A/AC/DC
Tekniske specifikationer
- Jævnstrøm DC
- Måleområde -80 mV... +80 mV
- Opløsning 0,1 mV
- Nøjagtighed afhængigt af indgangsområdet 0,05 til 0,15 % FS.
- Generelle specifikationer
- Udgange 4... 20 mA, 0... 10 VDC

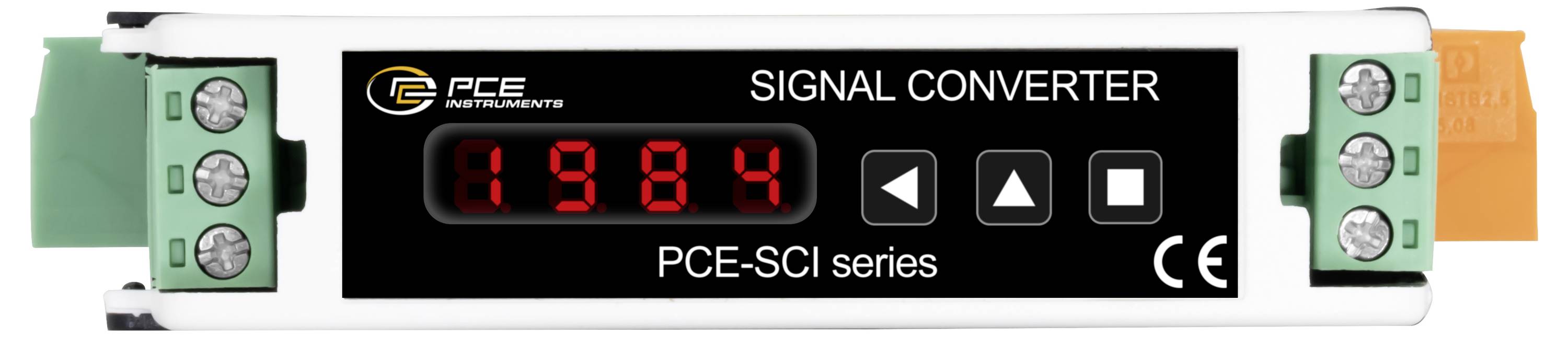

- Display type 7 segment, 2 cifre
- Sikkerhedsstandard II / 300V
- Montering 35 mm din-skinnemontering
- Isolering 3000 Veff til 60 s (indgang, udgang, forsyning)
- Menusprog engelsk (US)
- Beskyttelsesklasse (enhed) IP30
- Spændingsforsyning 24... 240 V DC ±10 %, 45... 65 Hz, isoleret
- Vægt 126 g
- Dimensioner (L x B x H) 110 x 22 x 118 mm
- Driftsbetingelser 0... 50 °C, 0 ... 95 % r.F.
- Opbevaringsbetingelser -20... 70 °C, 0 ... 95 % r.F.
- Type
PCE-SCI-L
- Produkttype
Skilleomformer
- Indgangssignal maks. (strøm)
20 mA
- Indgangssignal maks. (spænding)
15 V
- Dim.
(L x B x H) 106 x 108 x 22.5 mm

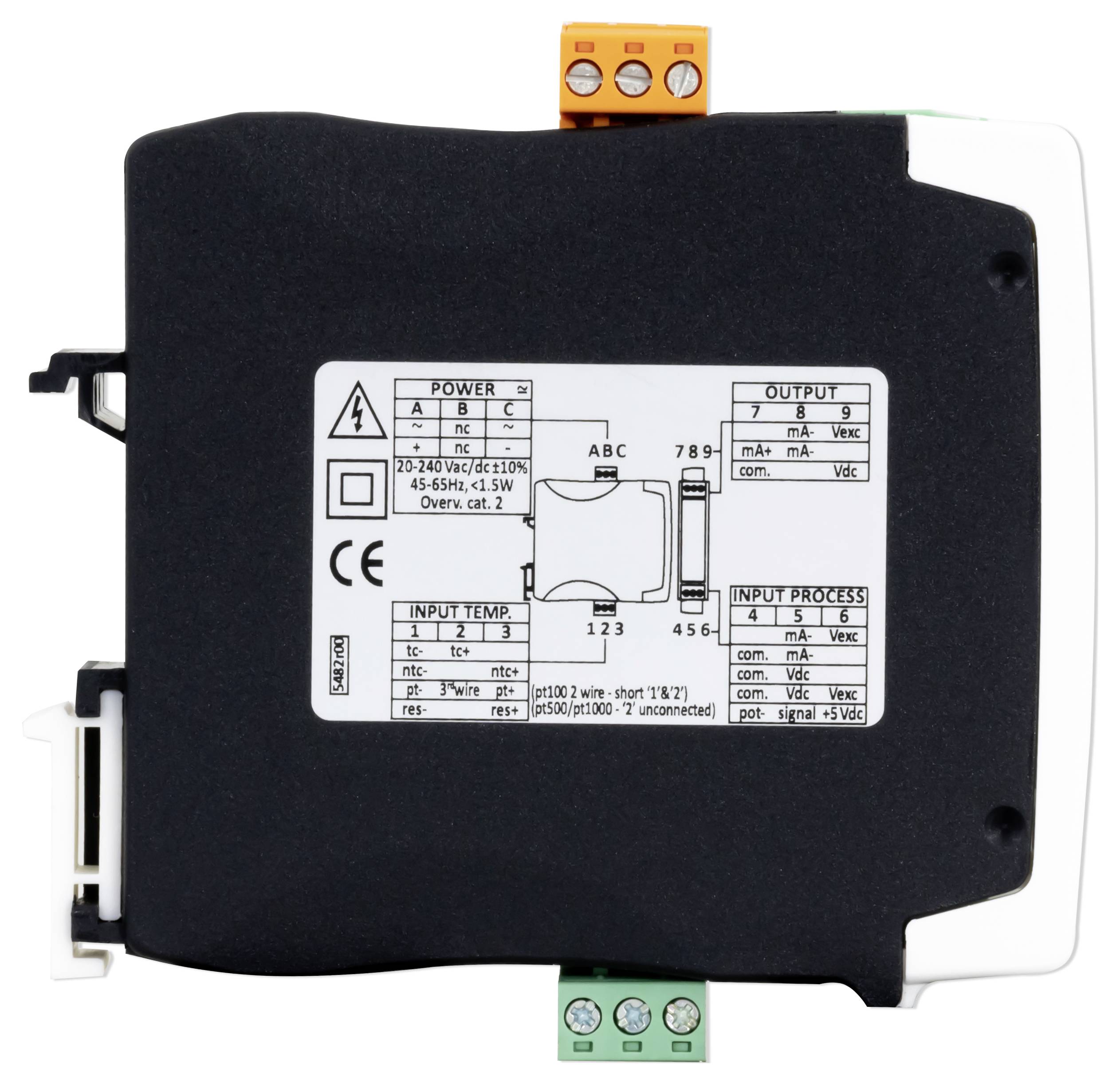

- Tilslutning
Klemliste
Skrueklemme
Klemme
Stik
- Udgangssignal (spænding)
0-10
- Driftsspænding
18 - 265 V
- Driftsspænding maks.
265 V
- Min. driftsspænding
18 V DC/AC
- Belastning
10
- Indgangssignal (spænding)
10
- Indhold
1 stk
- Konfiguration
Potentiometer
- Bredde
108 mm
- H
22.5 mm
- L
106 mm
- RoHS-godkendt
Ja
- Sensortype
PT100
PT500
PT1000
- Strømforbrug:
3 W
- Maks. omgivelsestemperatur
70 °C
- Min. omgivelsestemperatur
-20 °C
- Tværsnit fleksibel (maks.)
2.5 mm²
- Tværsnit fast (maks.)
2.5 mm²
- Tværsnit fleksibel (min. )
0.25 mm²
- Tværsnit fast (min. )
1 mm²
Dokumenter og downloads
Datablad
Datablad 3192942 PCE Instruments PCE-SCI-L PCE-SCI-L Skilleomformer 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3192942 PCE Instruments PCE-SCI-L PCE-SCI-L Skilleomformer 1 stk
Beskrivelse
Adskillelsessignalomformeren har et indstilleligt måleområde på 0 … 600 V AC/DC og kan dermed måle de mest forskelligartede spændinger. For eksempel er det muligt at tilslutte adskillelsessignalomteren til forsyningsledningen for at overvåge den påliggende spænding. Ud over måling af spændingen kan adskillelsessignalomformeren også måle strømmen direkte med et maksimalt indstilleligt måleområde på 0 … 5 A AC/DC. For at udvide strømområdet kan der tilsluttes en strømtransformer til signalomomformeren. Den målte værdi konverteres derefter fra opløsningssignalomformeren til et analogt 4 … 20 mA eller 0 … 10 V-signal. Dermed er adskillelsessignalomformeren den ideelle udvidelse af en processtyring.

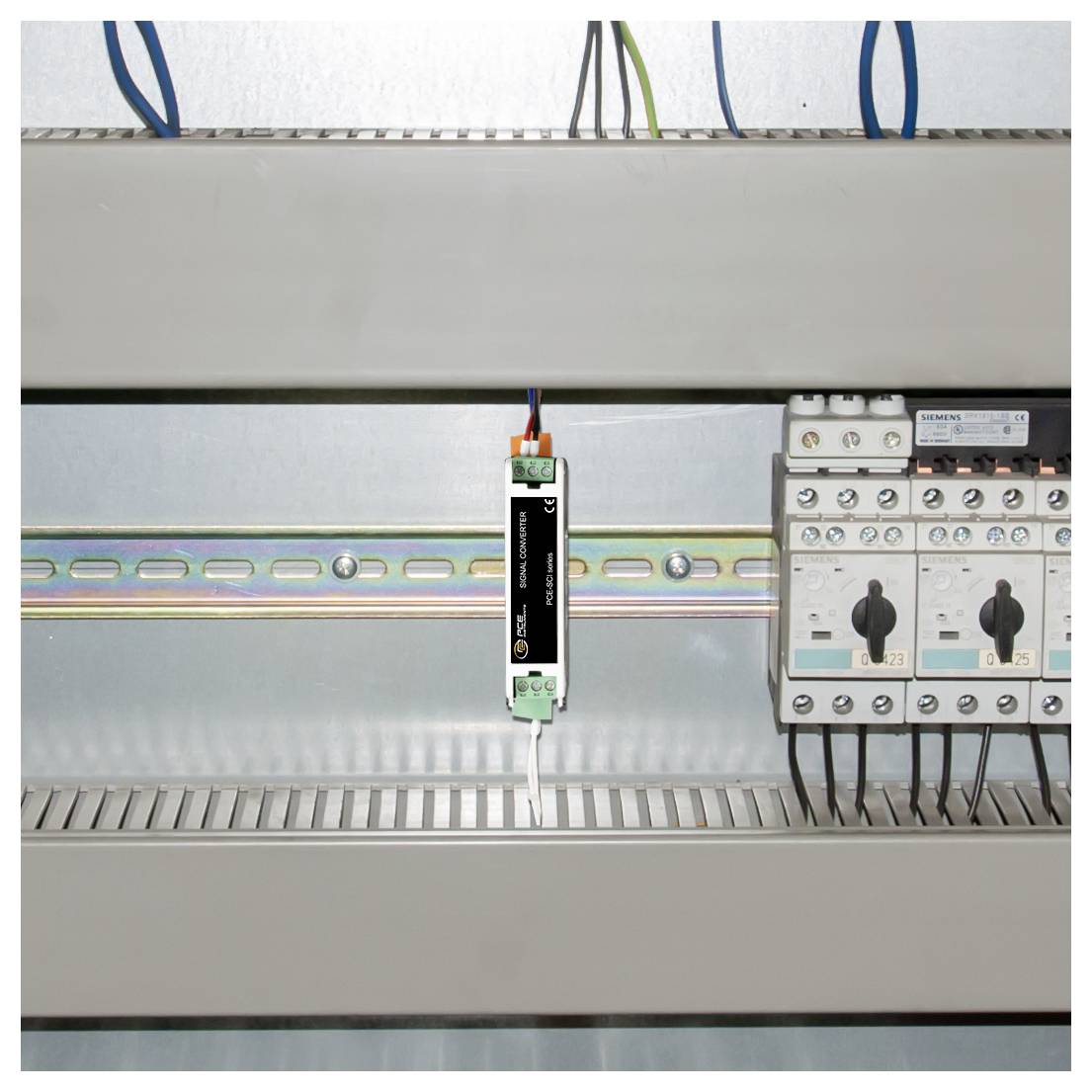

Da ind- og udgangsområdet kan indstilles ens, kan adskillelsessignalomformeren anvendes til galvanisk isolation. Konfigurationen af adskillelsessignalkonverteren sker direkte via tastaturet. På denne måde er der ikke brug for ekstra kabel eller software til indstillingerne på signalkonverteren. Skillesignalomformeren monteres på en din-skinne. Signaltransduceren drives med en spænding på 18 ... 265 V AC/DC ved en frekvens på 45... 65 Hz
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Da ind- og udgangsområdet kan indstilles ens, kan adskillelsessignalomformeren anvendes til galvanisk isolation. Konfigurationen af adskillelsessignalkonverteren sker direkte via tastaturet. På denne måde er der ikke brug for ekstra kabel eller software til indstillingerne på signalkonverteren. Skillesignalomformeren monteres på en din-skinne. Signaltransduceren drives med en spænding på 18 ... 265 V AC/DC ved en frekvens på 45... 65 Hz
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Inkluderet i leveringen
- 1 x adskillelsessignaltransducer PCE-SCI-L.
- 1 x brugsanvisning
