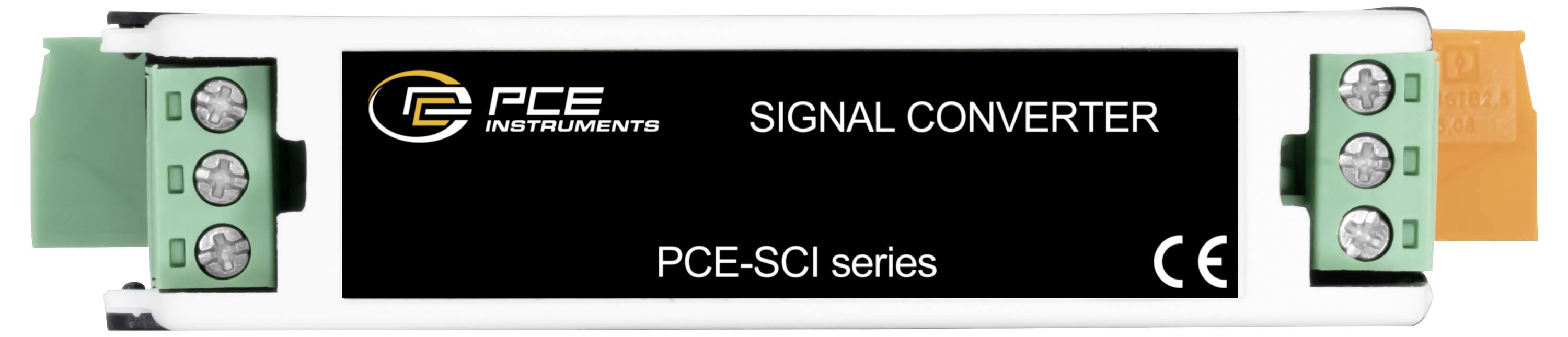

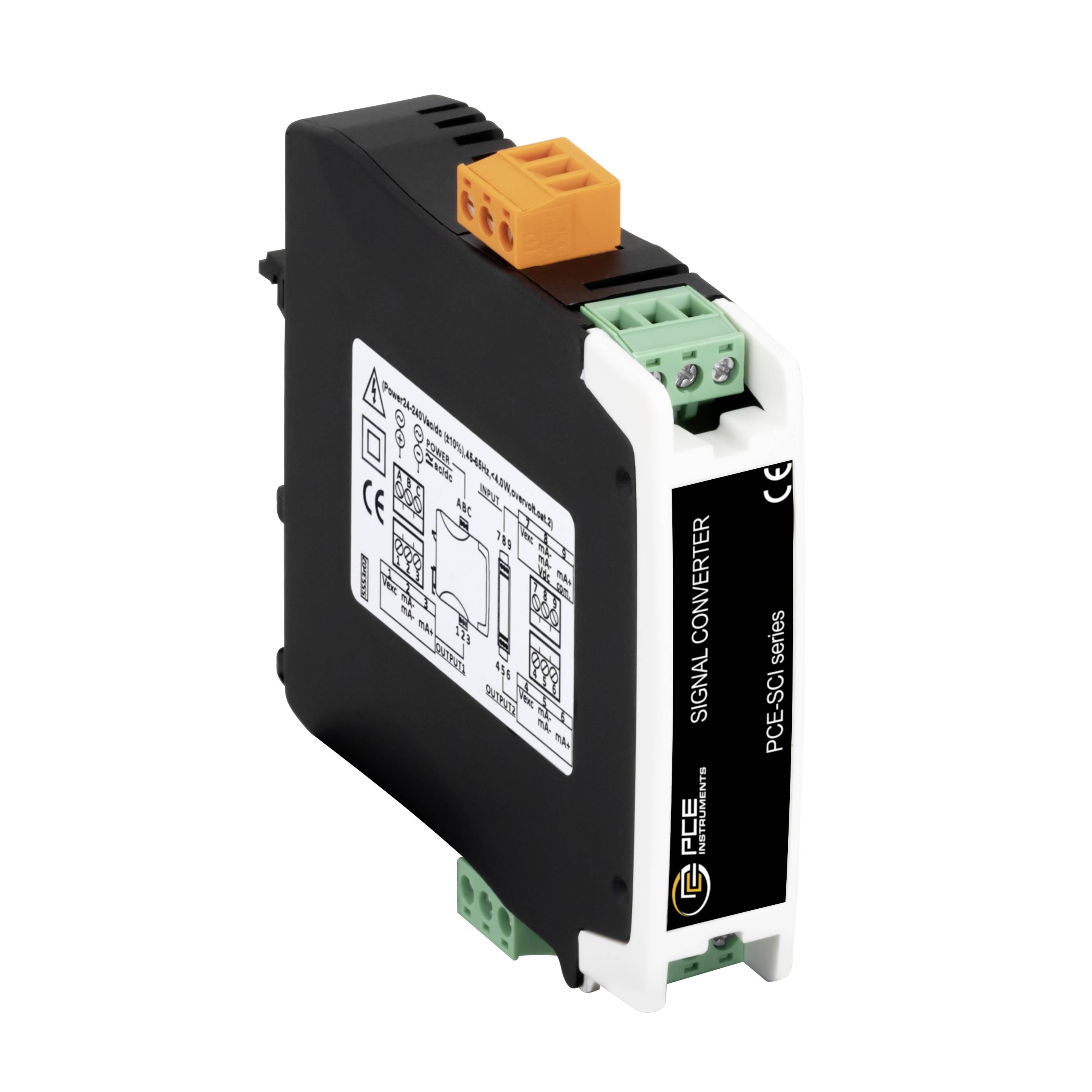

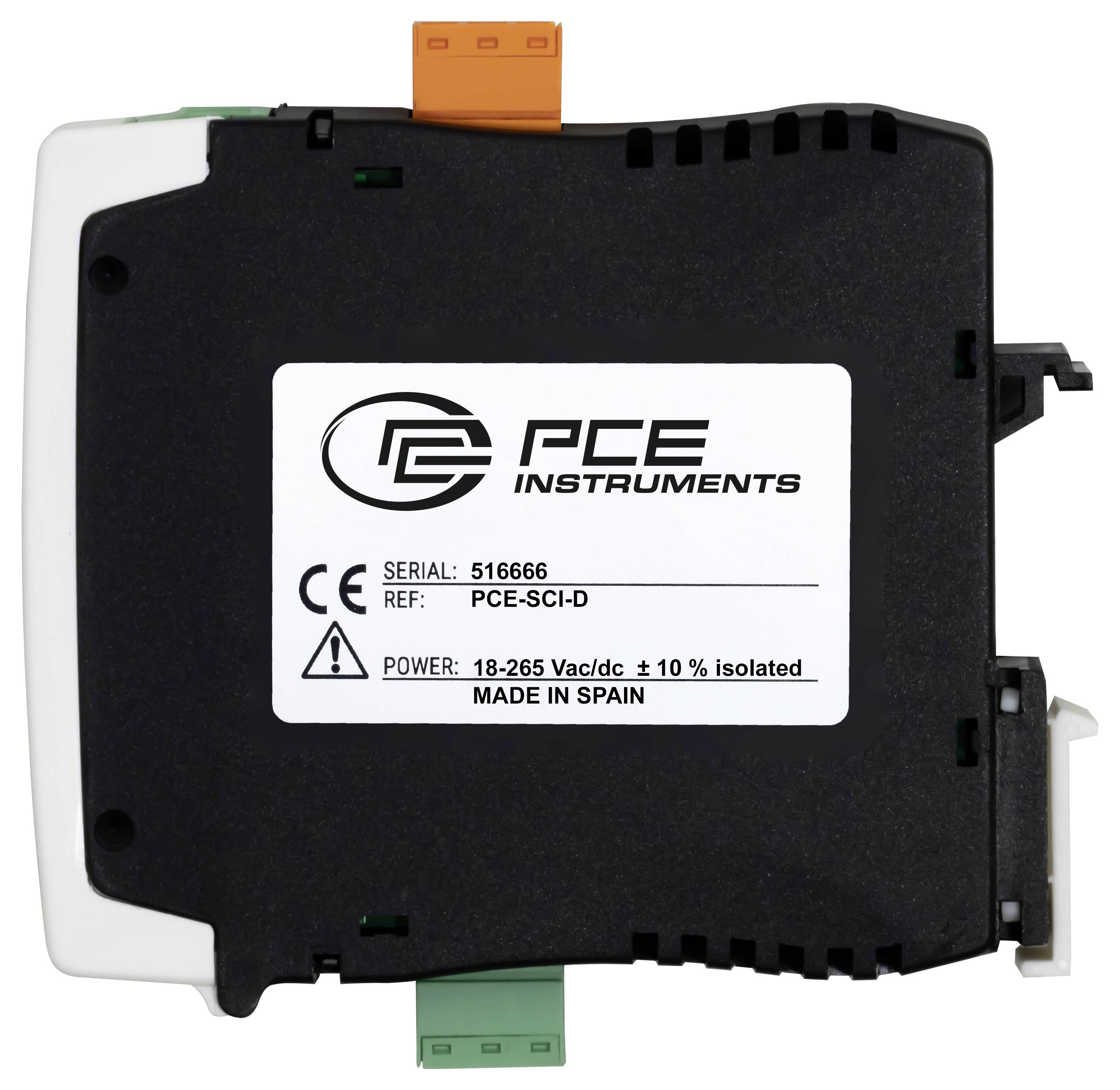

PCE Instruments PCE-SCI-D PCE-SCI-D Skilleomformer 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Skilleomformer
Indgangssignal maks. (strøm)
20 mA
Indgangssignal maks. (spænding)
15 V
Type
PCE-SCI-D
Dim.
(L x B x H) 106 x 108 x 22.5 mm
Datablad (PDF)
Højdepunkter og detaljer
Andre transducere
- Konfigurerbar måleomformer til elektriske signaler
- Kan konfigureres via 2 taster og 7-segment-display
- Password-funktion
- Kopierer analoge signaler
- 4 ... 20 mA og 0... 10V
- Hurtig konfiguration med 2 taster

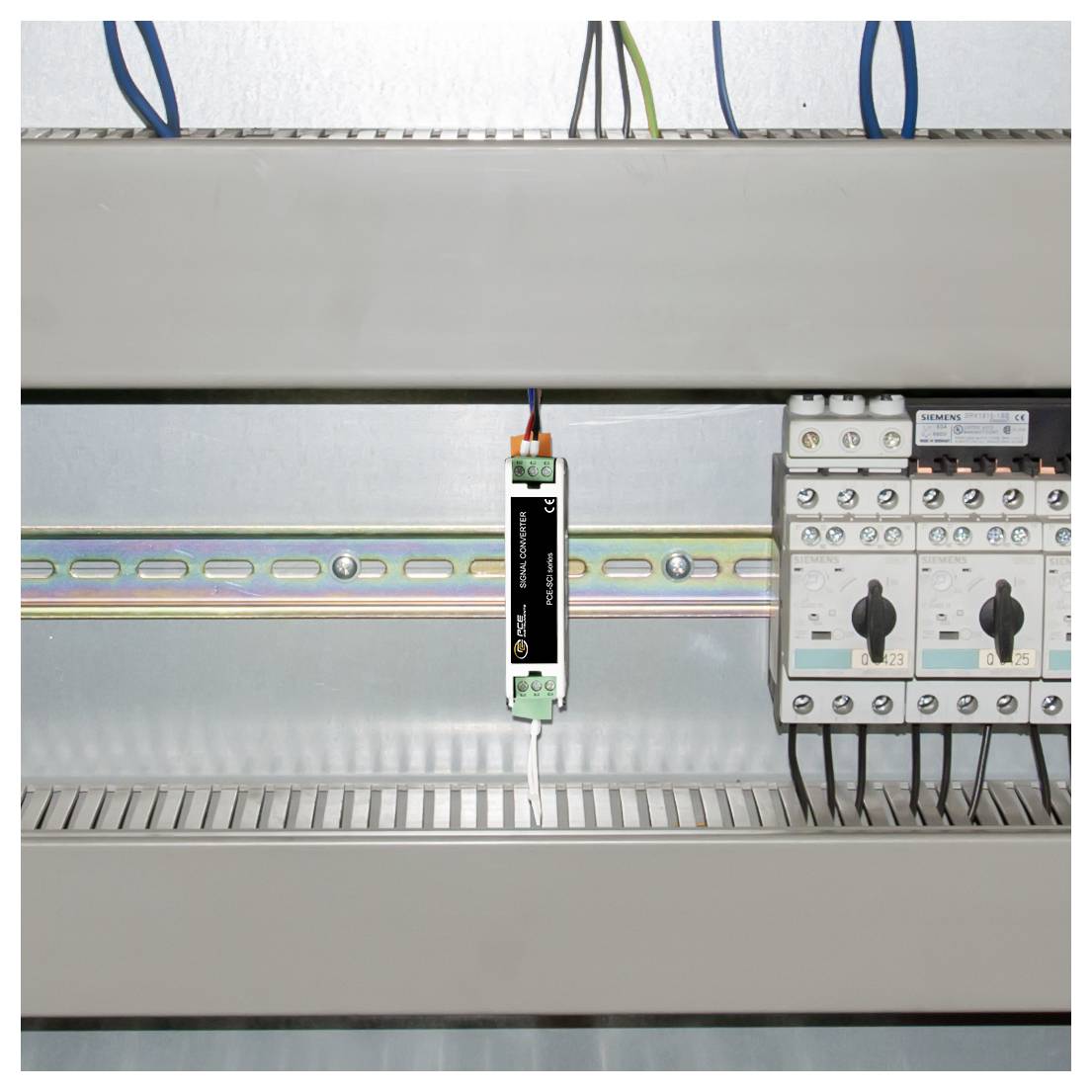

- Montering på DIN-skinne
- Spændingsforsyning 24... 250 V AC/DC
Tekniske specifikationer
- Processtrøm
- Måleområde maks. +4 mA... 20 mA
- Nøjagtighed 0.3 % v.MB.
- Overbelastning 25 mA
- Signaltype aktiv, passiv
- Impedans <2 VDC spændingsfald på klemmerne
- Trinsvar <300 ms (0... 99 % signal)
- Processpænding
- Måleområde 0 V DC ... 10 V DC
- Nøjagtighed 0.3 % v.MB.
- Overbelastning 25 V DC
- Signaltype aktiv, passiv
- Impedans større 1 MΩ
- Trinsvar <300 ms (0... 99 % signal)
- Generelle specifikationer
- Display type 7 segment, 2 cifre
- Sikkerhedsstandard II / 300V
- Beskyttelsesklasse (enhed) IP30
- Spændingsforsyning 24... 240 V DC ±10 %, 45... 65 Hz, isoleret
- Vægt 126 g
- Dimensioner (L x B x H) 110 x 22 x 118 mm
- Driftsbetingelser 0... 50 °C, 0 ... 95 % r.F.
- Opbevaringsbetingelser -20... 70 °C, 0 ... 95 % r.F.
- Type
PCE-SCI-D
- Produkttype
Skilleomformer
- Indgangssignal maks. (strøm)
20 mA
- Indgangssignal maks. (spænding)
15 V
- Dim.
(L x B x H) 106 x 108 x 22.5 mm
- Tilslutning
Klemliste
Skrueklemme
Klemme
Stik
- Udgangssignal (spænding)
0-10
- Driftsspænding
18 - 265 V
- Driftsspænding maks.
265 V
- Min. driftsspænding
18 V DC/AC
- Belastning
10
- Indgangssignal (spænding)
10
- Indhold
1 stk
- Konfiguration
Potentiometer
- Bredde
108 mm
- H
22.5 mm
- L
106 mm
- RoHS-godkendt
Ja
- Sensortype
PT100
PT500
PT1000
- Strømforbrug:
3 W
- Maks. omgivelsestemperatur
70 °C
- Min. omgivelsestemperatur
-20 °C
- Tværsnit fleksibel (maks.)
2.5 mm²
- Tværsnit fast (maks.)
2.5 mm²
- Tværsnit fleksibel (min. )
0.25 mm²
- Tværsnit fast (min. )
1 mm²
Dokumenter og downloads
Datablad
Datablad 3192941 PCE Instruments PCE-SCI-D PCE-SCI-D Skilleomformer 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3192941 PCE Instruments PCE-SCI-D PCE-SCI-D Skilleomformer 1 stk
Beskrivelse

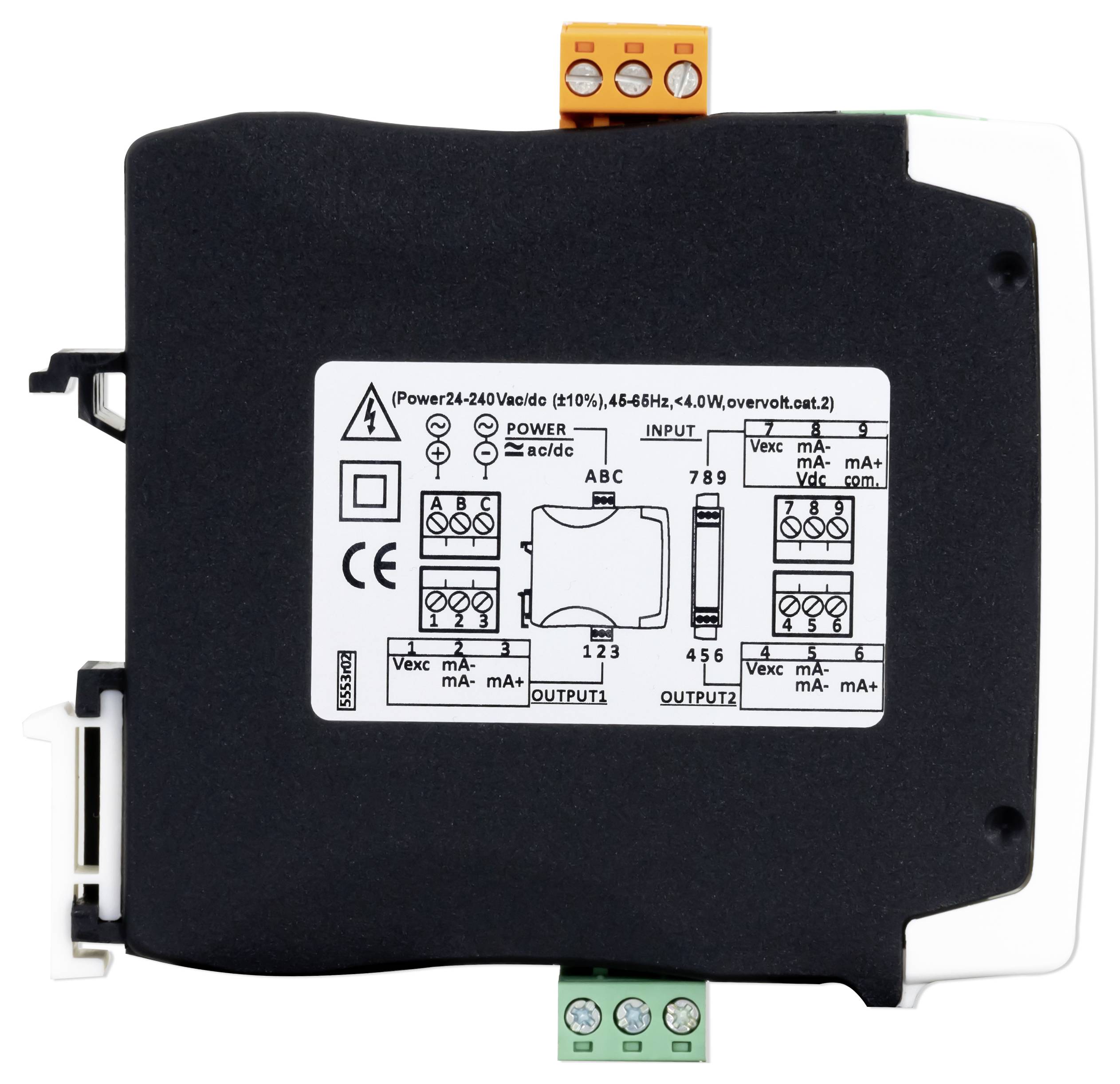

Den konfigurerbare måleomformer til elektriske signaler er en signalfordobler og signalomformer til processignaler. Det kan 4 ... 20 mA og 0... 10 V DC-signal oprettes ved indgangen. Den konfigurerbare måleomformer til elektriske signaler leverer magnetiseringsspænding, hvis det er nødvendigt. Den har 2 udgange, hvor udgang 1 er fast til 4... 20 mA og udgang 2 til 4... 20 mA eller 0... 10 V DC kan indstilles. Derudover har den en firedobbelt isolering mellem strømforsyning, indgangssignal, udgang 1 og udgang 2.
Isolering af strømkredsen forhindrer jordsløjfer og spredning af spændingsspidser, beskyttelse af enheder og signalintegritet. Konfigurationssystemet (cifre og tastatur) er tilgængeligt bag frontdækningen og giver en enkel og hurtig konfiguration. Signalet duplikerer har en "adgangskode"-funktion for at spærre adgangen til konfiguration. Den konfigurerbare måleomformer til elektriske signaler er udviklet til industriel anvendelse, med mulighed for integration i en lang række anvendelser, reducerede omkostninger, fremragende kvalitet og valgfri tilpasning af apparatet til individuel brug.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Isolering af strømkredsen forhindrer jordsløjfer og spredning af spændingsspidser, beskyttelse af enheder og signalintegritet. Konfigurationssystemet (cifre og tastatur) er tilgængeligt bag frontdækningen og giver en enkel og hurtig konfiguration. Signalet duplikerer har en "adgangskode"-funktion for at spærre adgangen til konfiguration. Den konfigurerbare måleomformer til elektriske signaler er udviklet til industriel anvendelse, med mulighed for integration i en lang række anvendelser, reducerede omkostninger, fremragende kvalitet og valgfri tilpasning af apparatet til individuel brug.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Inkluderet i leveringen
- 1 x konfigurerbar måleomformer PCE-SCI-D.
- 1 x brugsanvisning
