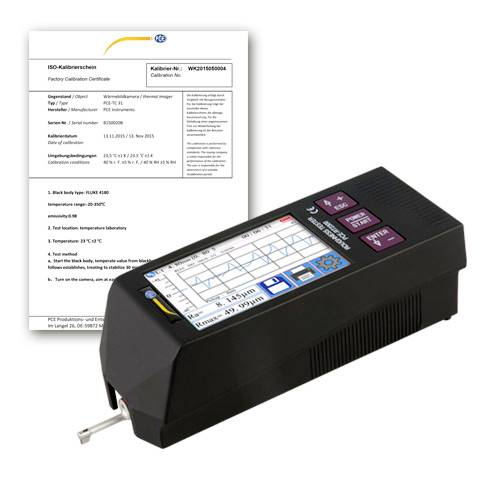

PCE Instruments PCE-RT 2300-ICA Enhed til måling af ruhed Kalibreret (ISO)
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
PCE Instruments støjmåleenhed PCE-RT 2300-ICA
- Touchscreen
- Måling af alle rumværdier
- Batteri- og netdrift
- Forskellige filtre kan indstilles
- Diamanttesthoved
- Aftagelig motorslæder
- Inkl. ISO-Kalibreringscertifikat
Tekniske specifikationer
- Røveri
- Ra, Rq, Rz, RT, RP RV, RC, Rmax, R3z, RM, Ry
- Måleområde -160... +160 µm
- Opløsning 0,04 µm
- Nøjagtighed + /-10 %
- Røveri
- Rumværdi Ra, Rq
- Måleområde 0,005... 32 µm
- Opløsning 0,001 µm
- Nøjagtighed + /-10 %
- Røveri
- Rumværdi Rz, RT, RP, R3z, RM Ry
- Måleområde 0,02... 320 µm
- Opløsning 0,01 µm
- Nøjagtighed + /-10 %
- Røveri
- Ruhedsværdi SK, tp
- Måleområde: 0 ... 100 %
- Nøjagtighed + /-10 %
- Røveri
- Rumværdi S, Sm
- Måleområde 0,02... 1000 µm
- Nøjagtighed + /-10 %
- Generelle specifikationer
- Gentagelsesnøjagtighed +/-7 %
- Målefunktioner Ra, Rq, RSM, RSK, Rz, RT, RP, RV, RC
- Målefunktioner (ekstra information) R3z, R3y, Rz(JIS), Ry, RS, Rku, Rmax, RMR, RPC, RK, RPK, RVK, MR1, MR2
- Enhed(er) µin, µm
- Display type LC touch display
- Displaystørrelse 3,5 tommer
- Interface: Mikro-USB
- Standard(er) ISO4287, ANSIB46.1, DIN4768
- Diamantsensor
- Driftstid 50 timer
- Knap - radius målespids - 5 µm,- materiale tastespids - diamant, 90 ° vinklet, trykpressekraft sensor: Mindre end 4 MN,-tasthastighed:,0,135 mm/s ved: 0,25 mm,0,5 mm/s ved: 0,8 mm,1 mm/s ved: 2,5 mm
- Mål motorenhed: 115 x 23 x 27 mm
- Maksimal kørestrækning 17,5 mm
- Menusprog engelsk (US), kinesisk, engelsk (GB)
- Beskyttelsesklasse (enhed) IP30
- Spændingsforsyning USB-strømforsyning: 5 V / 800 mA
- Stiktype apparat-eurostik
- Batteri/batteri 1 x 3,7 V intern, litium-ion-batteri
- Kapacitet 3000 mAh
- Driftsbetingelser: -20... 40 °C, 0 ... 90 % RF
- Opbevaringsbetingelser -40... 60 °C, 0 ... 90 % RF
- Dimensioner ( L x B x H) 158 x 55 x 52 mm
- Vægt: 500 g
- Produkttype
Enhed til måling af ruhed
- Visningsmåde
LCD-touch
- Dim.
(L x B x H) 158 x 55 x 52 mm
- Vægt
500 g
- Driftsspænding
3.7 V
- Indhold
1 stk
- kalibrering tjenester
Inkl. ISO-Kalibreringscertifikat
- Bredde
55 mm
- H
52 mm
- L
158 mm
- Interfaces
Micro-USB
ISO
- Emballage uden plast
Emballage uden plastic
Dokumenter og downloads
Datablad
Datablad 3812716 PCE Instruments PCE-RT 2300-ICA Enhed til måling af ruhed Kalibreret (ISO)
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3812716 PCE Instruments PCE-RT 2300-ICA Enhed til måling af ruhed Kalibreret (ISO)
Beskrivelse

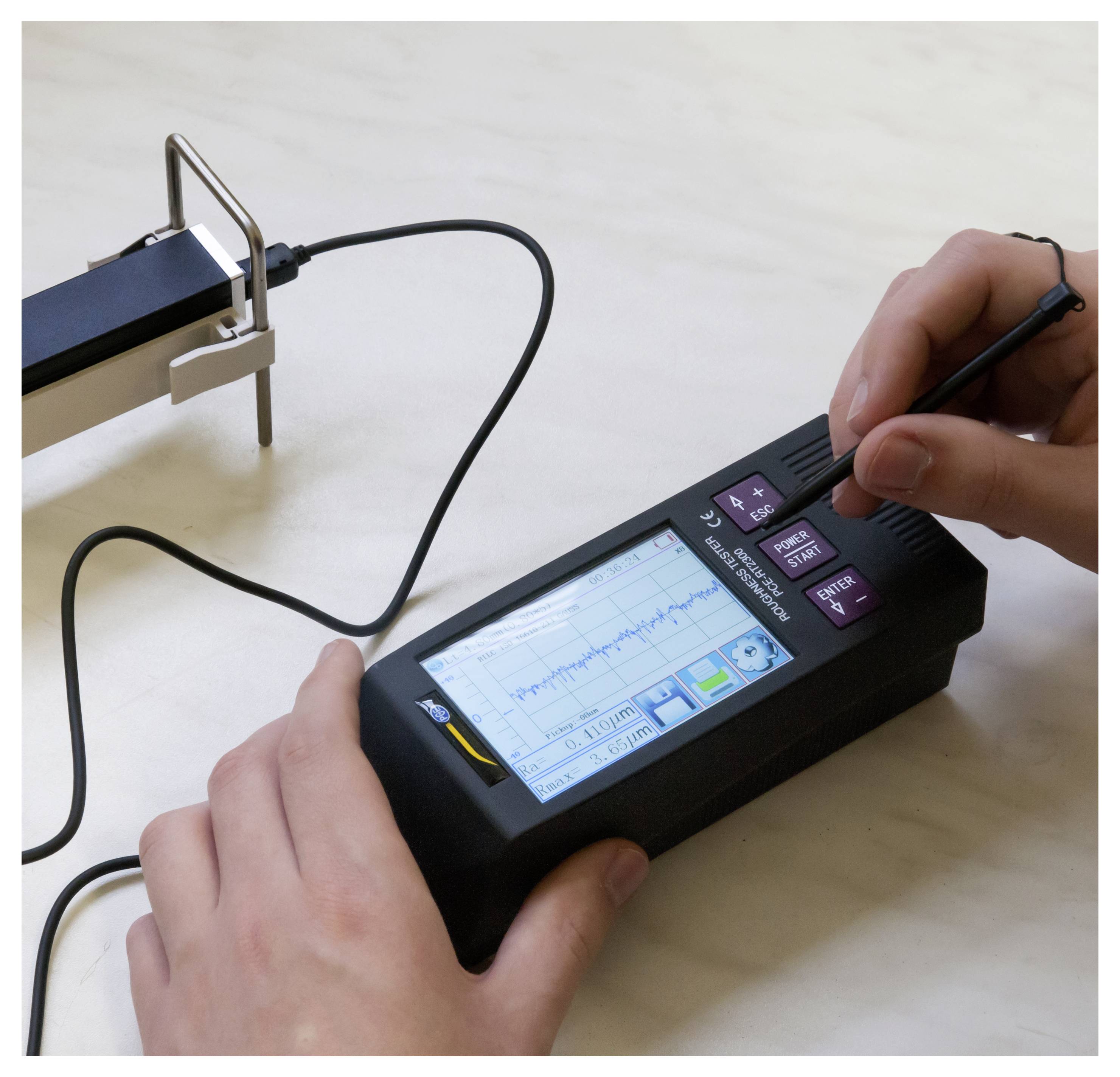

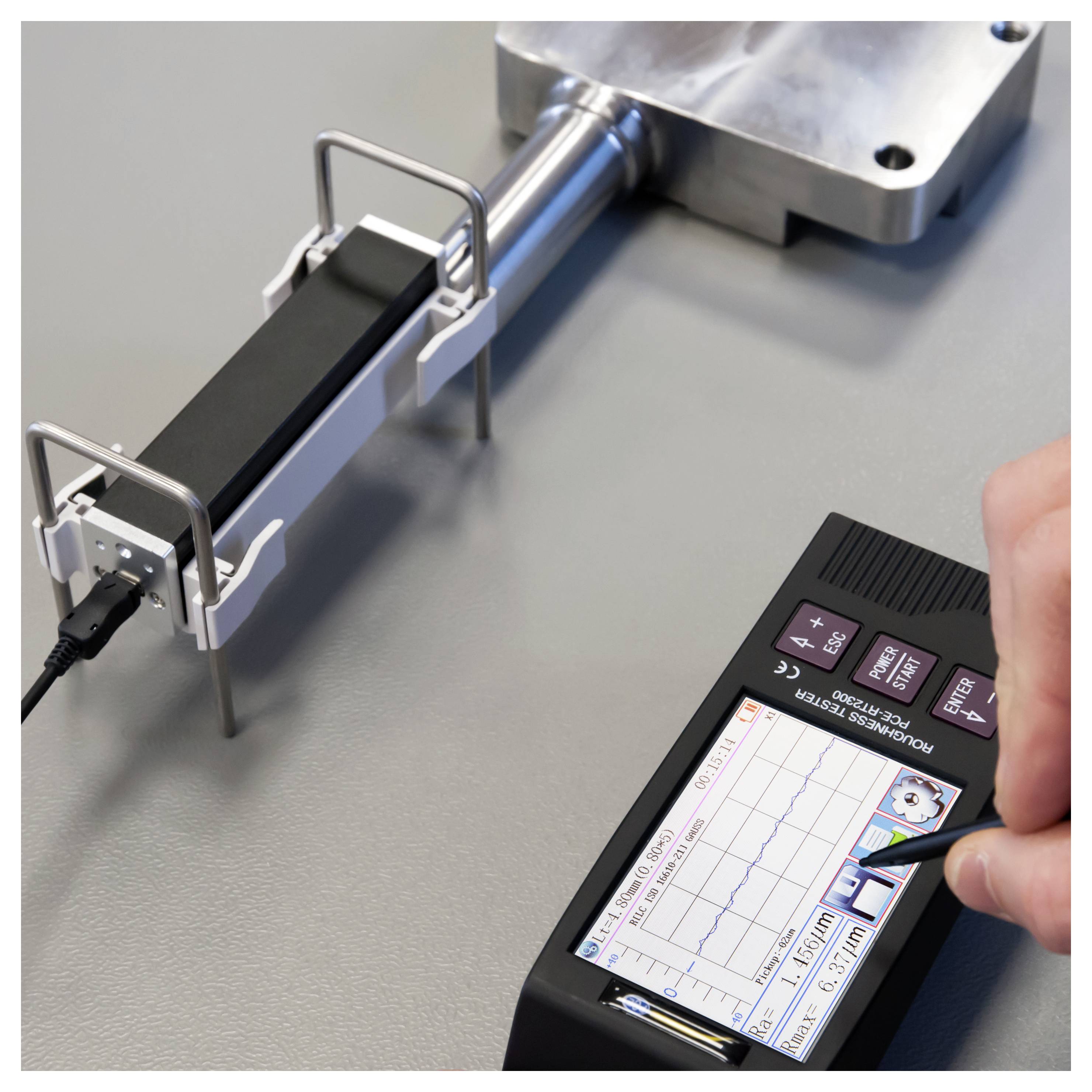

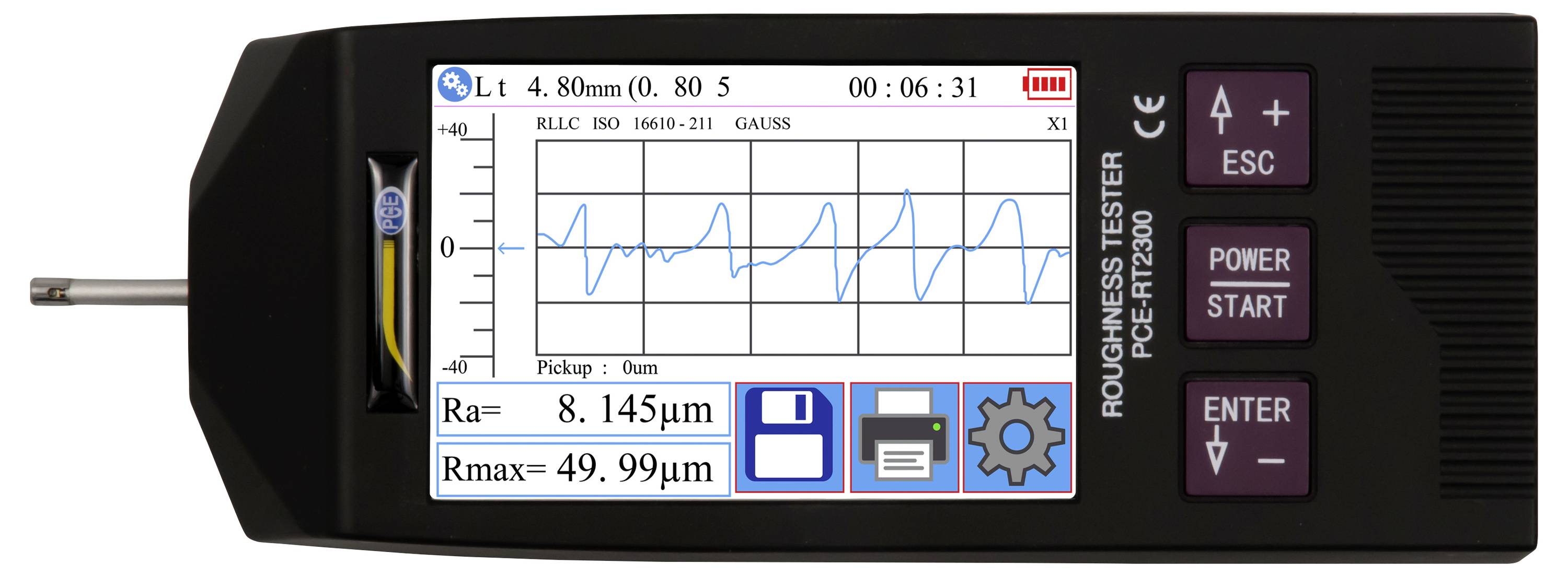

Rumhedsinstrumentet anvendes til måling af overfladeruhed. Råhedsmåleren har en aftagelig motorslæder. Denne egenskab gør det med røghedsmåleren også muligt at bestemme overfladeruheden på små eller snævre profiler. Måleværdierne vises på et stort LC-display fra rummåleapparat. Med dette display sker også betjeningen fra rumhedsmåleren. Rumhedsmåleapparatet forsynes med spænding via et internt batteri. Dette batteri kan forsynes med en almindelig USB-strømforsyning.

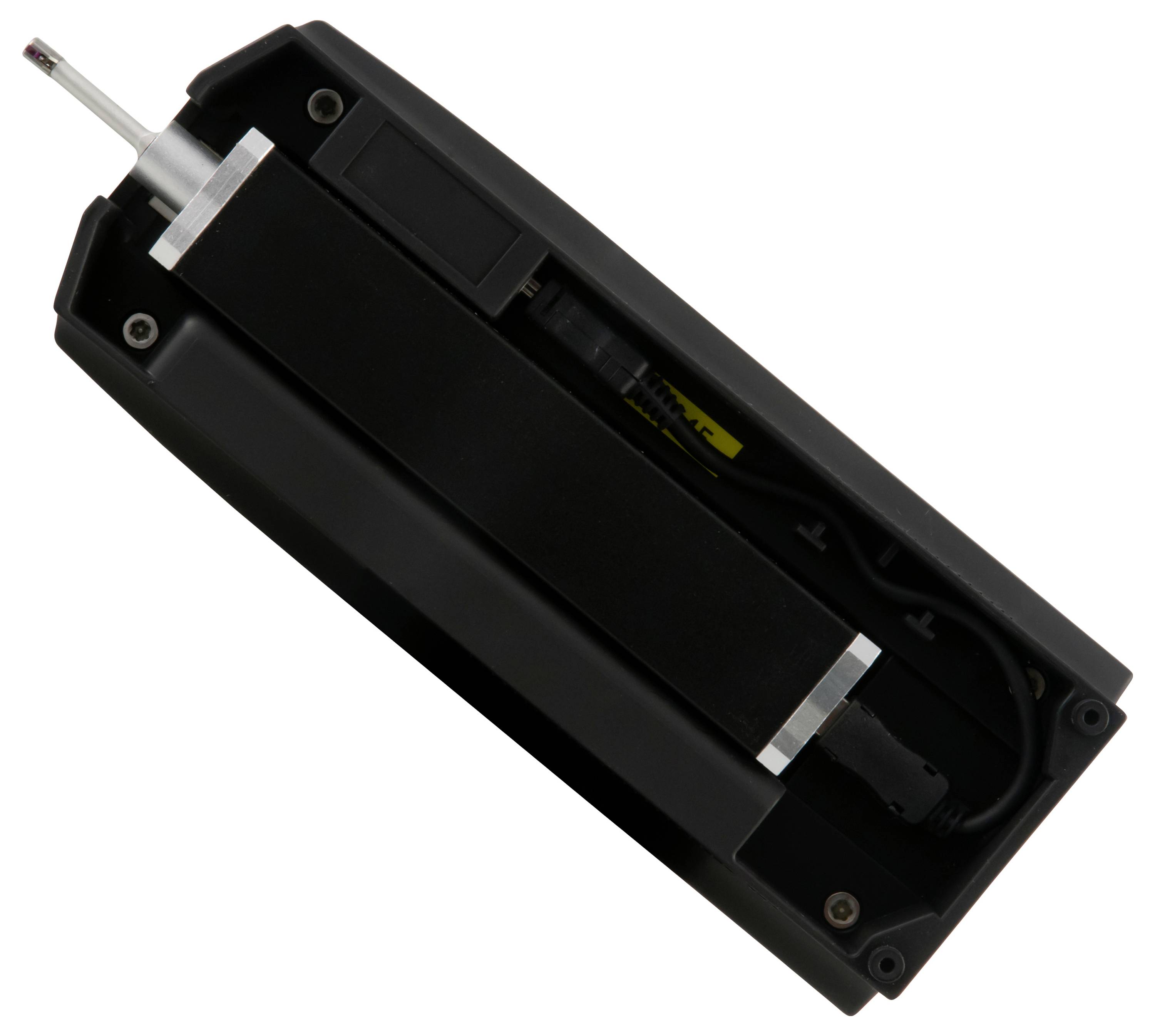

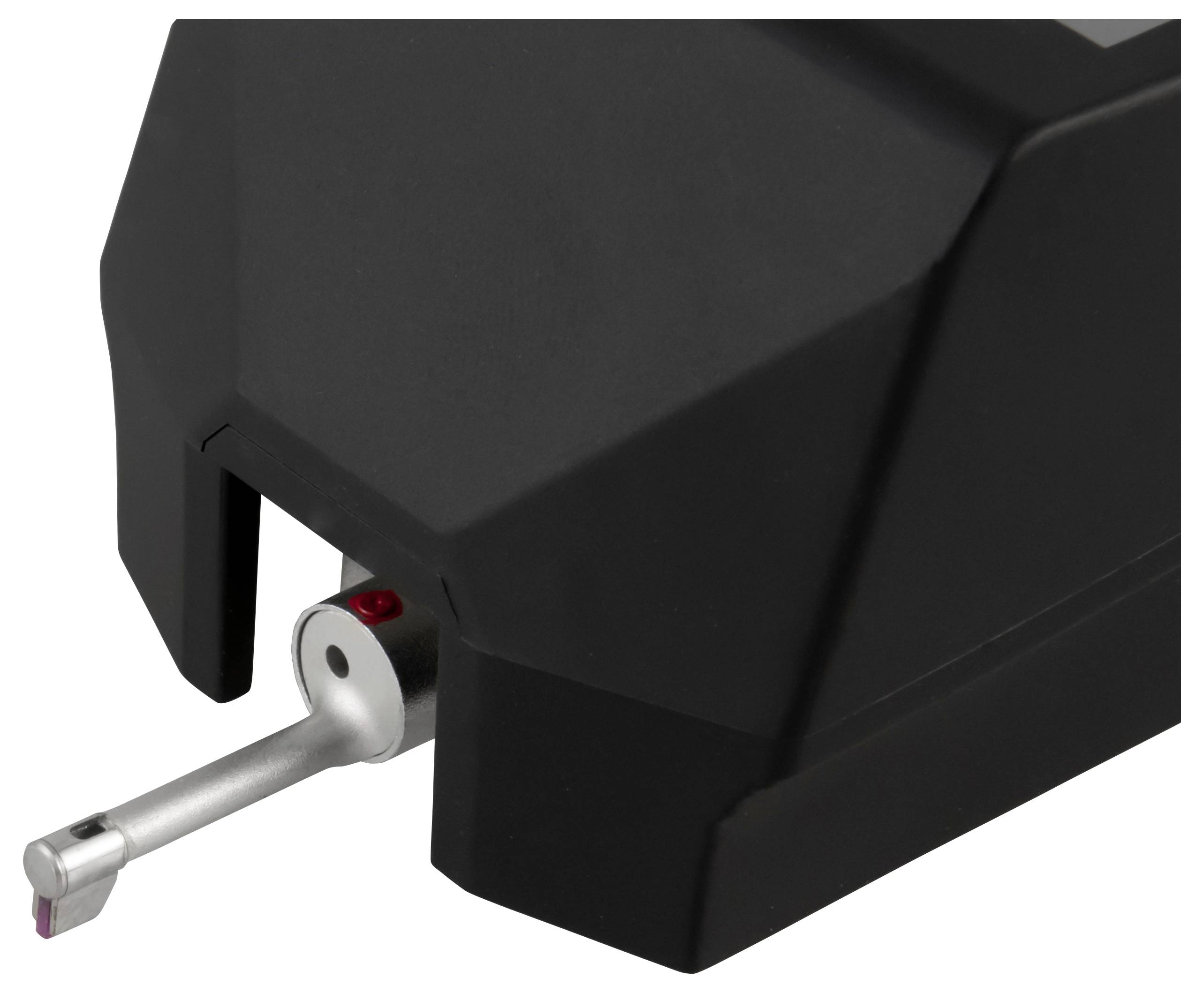

Den aftagelige motorslæder er forbundet med et kabel til hovedenheden fra støjmåleren. Diamanttasten er monteret i motorslæder. Dette trykker med en maksimal kraft på 4 MN på den overflade, som skal måle ruheden. Inrumhedsmåleren måler iht. den gyldige ISO-, ANSI- og JIS-standarder for rumhedsmåleapparater.
Værd at vide til rummåleapparat
RZ = gennemsnitlig rumdybde
Den gennemsnitlige rumdybde Rz er det aritmetiske gennemsnit af den største enkelthjuldybde for flere tilstødende individuelle målestrækninger.
RA = aritmetisk middelværdi
RA er et generelt anerkendt og internationalt anvendt parameter for fysisk planlægning. Det er det aritmetiske gennemsnit af de absolutte værdier af de nominelle afvigelser inden for referencestrækningen. Den målte Ra-værdi er altid mindre end Rz-værdien på samme ruhedsprofil.
RT = maksimal rumdybde
Den maksimale rumdybde RT er afstanden mellem det højeste og det laveste punkt på målestrækningen.
RQ = kvadratisk centerstøj
RQ er den kvadratiske middelværdi af alle ordinatværdier inden for den individuelle målestrækning l. Rq svarer til betegnelsen RMS (Root Mean Square).
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Den aftagelige motorslæder er forbundet med et kabel til hovedenheden fra støjmåleren. Diamanttasten er monteret i motorslæder. Dette trykker med en maksimal kraft på 4 MN på den overflade, som skal måle ruheden. Inrumhedsmåleren måler iht. den gyldige ISO-, ANSI- og JIS-standarder for rumhedsmåleapparater.
Værd at vide til rummåleapparat
RZ = gennemsnitlig rumdybde
Den gennemsnitlige rumdybde Rz er det aritmetiske gennemsnit af den største enkelthjuldybde for flere tilstødende individuelle målestrækninger.
RA = aritmetisk middelværdi
RA er et generelt anerkendt og internationalt anvendt parameter for fysisk planlægning. Det er det aritmetiske gennemsnit af de absolutte værdier af de nominelle afvigelser inden for referencestrækningen. Den målte Ra-værdi er altid mindre end Rz-værdien på samme ruhedsprofil.
RT = maksimal rumdybde
Den maksimale rumdybde RT er afstanden mellem det højeste og det laveste punkt på målestrækningen.
RQ = kvadratisk centerstøj
RQ er den kvadratiske middelværdi af alle ordinatværdier inden for den individuelle målestrækning l. Rq svarer til betegnelsen RMS (Root Mean Square).
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Inkluderet i leveringen
- 1 PCE-RT 2300
- 1 x mikroknap
- 1 x aftagelig motorenhed
- 1 x stativ til motorenhed
- 2 x forbindelseskabel til motorenheden
- 1 x oplader
- 1 x interfacekabel
- 1 x transportkuffert
- 1 x brugsanvisning
- 1 x ISO-kalibreringscertifikat
