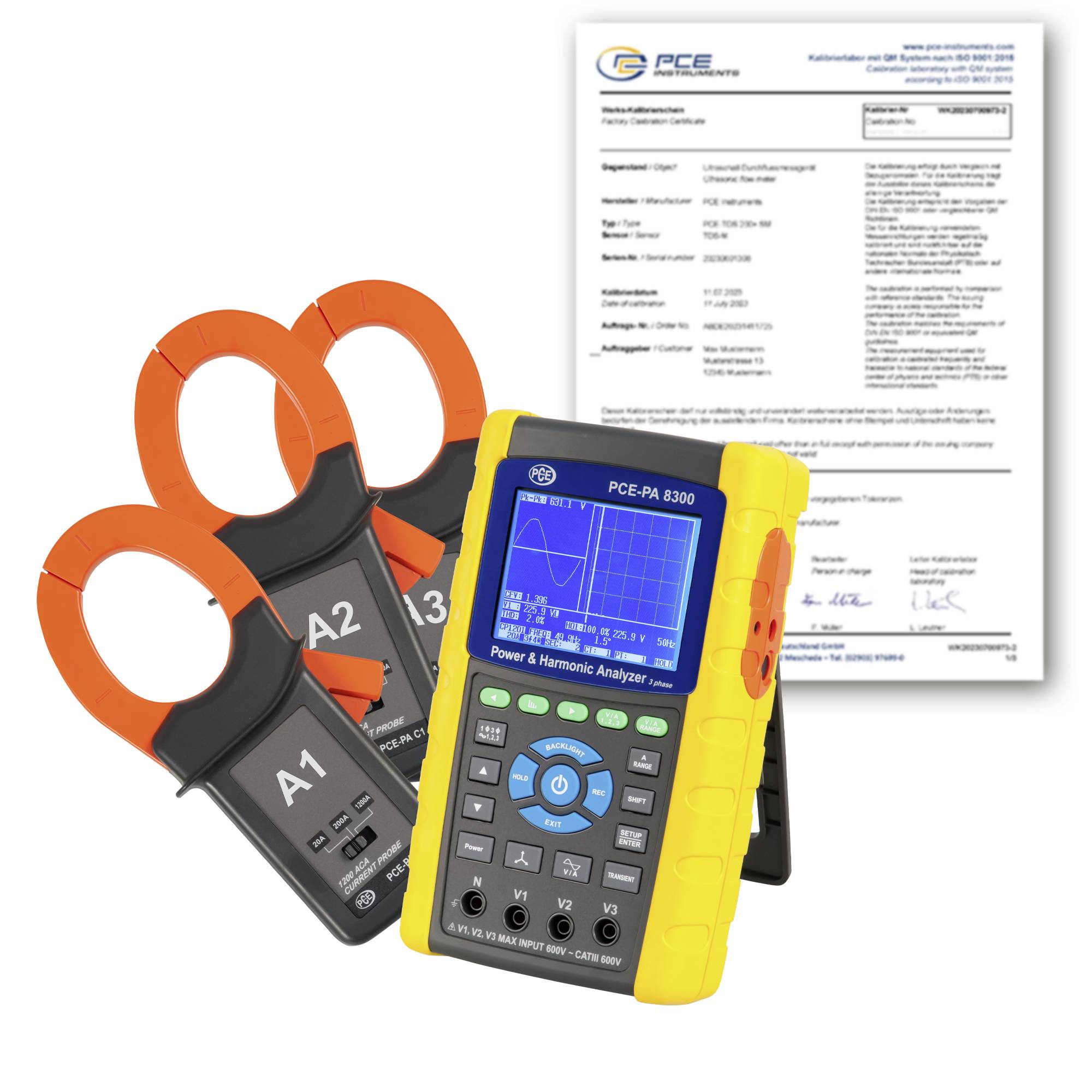

PCE Instruments PCE-PA 8300-1-ICA Net-analyseapparat Kalibreret (ISO) 3-faset Med loggerfunktion , inkl. strømtang , Ene
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
PCE Instruments effektmåler PCE-PA 8300-1-ICA
- 3-faset effektydelse og netfejlanalysator
- Måling op til 1200 A AC
- Overbølgerund harmonianalyse
- Skin-, aktiv-, reaktivydelsesmåling
- Effektfaktormåling
- Strømtang forskellige Producent kan tilsluttes
- SD-Lagring af kort
- Indstilleligt lagringsinterval
- Op til 600 V AC kan måles
- Måling af fasevinkel/frekvens
- Grafisk display med harmonisk visning
- Robust hus
- Automatisk valg af måleområde (AC V)
- Inkl. ISO-Kalibreringscertifikat
Tekniske specifikationer
- Vekselspænding AC
- Måleområde 10... 600 V
- Nøjagtighed ±(0,5 % +0,5 V)
- Overbelastning 720 V rms
- Vekselstrøm (AC)
- Måleområde 0,2... 10 A
- Opløsning 0,001 A.
- Nøjagtighed ±(0,5 % +0,1 A)
- Overbelastning 1300 A med strømtang
- Frekvensområde 40... 1000 Hz
- Vekselstrøm (AC)
- Måleområde 10... 20 A
- Opløsning 0,01 A.
- Nøjagtighed ±(0,5 % +0,1 A)
- Frekvensområde 40... 1000 Hz
- Vekselstrøm (AC)
- Måleområde 0,2... 100 A
- Opløsning: 0,01 mA
- Nøjagtighed ± (0,5 % +0,5 A)
- Frekvensområde 40... 1000 Hz
- Vekselstrøm (AC)
- Måleområde 100... 200 A
- Opløsning 0,1 A.
- Nøjagtighed ± (0,5 % +0,5 A)
- Frekvensområde 40... 1000 Hz
- Vekselstrøm (AC)
- Måleområde 0,2... 1000 A
- Opløsning: 0,1 mA
- Nøjagtighed ±(0,5 % +5 A)
- Frekvensområde 40... 1000 Hz
- Vekselstrøm (AC)
- Måleområde 1000... 1200 A
- Opløsning 1 A.
- Nøjagtighed ±(0,5 % +5 A)
- Frekvensområde 40... 1000 Hz
- Nettoydelse
- Måleområde: 0 ... 9,999 kW
- Opløsning 0,001 W
- Nøjagtighed ±(1 % +0,008 kW)
- Nettoydelse
- Måleområde 10 kW
- Måleområde fra. 99,99 kW
- Opløsning 0,01 KVAR
- Nøjagtighed ±(1 % +0,08 kW) W.
- Nettoydelse
- Måleområde 100... 999,9 kW
- Opløsning 0,1 kW
- Nøjagtighed ±(1 % +0,8 kW)
- Nettoydelse
- Måleområde 1... 9,999 MW
- Opløsning 0,001 MW
- Nøjagtighed ±(1 % +0,008 MW)
- Blindeeffekt
- Måleområde: 0 ... 9,999 KVAR
- Opløsning 0,001 KVAR
- Nøjagtighed ±(1 % +0,008 kVAR)
- Blindeeffekt
- Måleområde 10... 99,99 KVAR
- Opløsning 0,01 KVAR
- Nøjagtighed ± (1 % +0,08 kVAR)
- Blindeeffekt
- Måleområde 100... 999,9 KVAR
- Opløsning 0,1 KVAR
- Nøjagtighed ± (1 % +0,8 kVAR)
- Blindeeffekt
- Måleområde 1... 9,999 MVAR
- Opløsning 0,001 MVAR
- Nøjagtighed ±(1 % +0,008 MVAR)
- Fasevinkel
- Måleområde: -180 +180 °
- Opløsning 0,1 °
- Nøjagtighed ±1 °
- Skineffekt
- Måleområde: 0 ... 9,999 kVA
- Opløsning 0,001 kVA
- Nøjagtighed ±(1 % +0,008 kVA)
- Skineffekt
- Måleområde 10... 99,99 kVA
- Opløsning 0,01 kW
- Med en nøjagtighed på ± 1 % +0,08 kVA
- Skineffekt
- Måleområde 100... 999,9 kVA
- Opløsning 0,1 kVA
- Nøjagtighed ±(1 % +0,8 kVA)
- Skineffekt
- Måleområde 1... 9,999 MVA
- Opløsning 0,001 MVA
- Nøjagtighed ±(1 % +0,008 MVA)
- Ydelsesfaktor
- Måleområde: 0 ... 1
- Opløsning 0,01
- Nøjagtighed ±0,04
- Driftsenergi
- Måleområde: 0 ... 9,999 kWh
- Opløsning 0,001 kVAh
- Nøjagtighed ± (2 % +0,008 kWh)
- Driftsenergi
- Måleområde 10... 99,99 kWh
- Opløsning 0,01 kWh
- Nøjagtighed ± (2 % +0,08 kWh)
- Driftsenergi
- Måleområde 100... 999,9 kWh
- Opløsning 0,1 kWh
- Nøjagtighed ± (2 % +0,8 kWh)
- Driftsenergi
- Måleområde 1... 9,999 MWh
- Opløsning 0,001 MWh
- Nøjagtighed ±(2 % +0,008 MWh)
- Proformeenergi
- Måleområde: 0 ... 9,999 kilAh
- Opløsning 0,001 kVAh
- Nøjagtighed ±(2 % +0,008 kVAh)
- Proformeenergi
- Måleområde 10... 99,99 kilAh
- Opløsning 0,01 kVAh
- Nøjagtighed ±(2 % +0,08 kVAh)
- Proformeenergi
- Måleområde 100... 999,9 kilAh
- Opløsning 0,1 kVAh
- Nøjagtighed ±(2 % +0,8 kVAh)
- Proformeenergi
- Måleområde 1... 9,999 MVAH
- Opløsning 0,001 MVAH
- Nøjagtighed ±(2 % +0,008 MVAh)
- Blindenergi
- Måleområde: 0 ... 9,999 kvart
- Opløsning 0,001 kvarh
- Nøjagtighed ± (2 % +0,008 kVARh)
- Blindenergi
- Måleområde 10... 99,99 kvart
- Opløsning 0,01 kvarh
- Nøjagtighed ± (2 % +0,08 kVARh)
- Blindenergi
- Måleområde 100... 999,9 kvart
- Opløsning 0,1 kvarh
- Nøjagtighed ± (2 % +0,8 kVARh)
- Blindenergi
- Måleområde 1... 9,999 MVARH
- Opløsning 0,001 MVARh
- Nøjagtighed ± (2 % +0,008 MVARh)
- Frekvens
- Måleområde 45... 65 Hz
- Opløsning 0,1 Hz
- Nøjagtighed ±0,1 Hz
- Overbølgemåling (harmonisk)
- Måleområde 1... 50 Arkital
- Strømområde 0.2... 1200 A
- Spændingsområde 10... 600 V
- Generelle specifikationer
- Målefunktioner hold
- Frekvens 40... 1000 Hz
- Display type LCD med belysning
- Displaystørrelse 3,7 tommer
- Hukommelsesmedium: SD-kort
- Hukommelseskapacitet 4 GB
- Lagringsinterval på 2 s.
- Lagringsinterval op til 120 min.
- Interface RS232
- Standard(er) IEC 1010
- Strømforbrug måleapparat 500 mA DC
- Strømforbrug strømtang 34 mA DC
- Maksimal ledningsdiameter 50 mm
- Sikkerhedsstandard Cat III 600 V
- Mål strømtang: 210 x 64 x 33 mm,Klembakke: 86 mm (udvendig)
- Automatisk valg af måleområde, manuelt
- Menusprog engelsk (US), engelsk (GB)
- Beskyttelsesklasse (enhed) IP20
- Spændingsforsyning 9V
- Stiktype apparat-eurostik
- Batteri/batteri 8 x 1,5 V AA batteri, alkali-mangan
- Kapacitet 3000 mAh
- Driftsbetingelser 0... 50 °C , 10... 80 % RF
- Opbevaringsbetingelser 0... 50 °C , 10... 80 % RF
- Dimensioner ( L x B x H) 225 x 125 x 64 mm
- Vægt: 1010 g
- Produkttype
Net-analyseapparat
- Målekategori
CAT III 600 V
- Visning (detaljer)
LCD
- Fasegenkendelse
Ja/Ja
ISO
- Spændingsforsyning
9 V
- Dim.
(L x B x H) 225 x 125 x 64 mm
- Vægt
1010 g
- kalibrering tjenester
Inkl. ISO-Kalibreringscertifikat
- Måletype
3-faset
- Specifikationer
Med loggerfunktion
inkl. strømtang
Energimålinger
- Bredde
125 mm
- H
64 mm
- L
225 mm
- Interfaces
RS232
- Emballage uden plast
Emballage uden plastic
Dokumenter og downloads
Datablad
Datablad 3812651 PCE Instruments PCE-PA 8300-1-ICA Net-analyseapparat Kalibreret (ISO) 3-faset Med loggerfunktion , inkl. strømtang , Ene
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3812651 PCE Instruments PCE-PA 8300-1-ICA Net-analyseapparat Kalibreret (ISO) 3-faset Med loggerfunktion , inkl. strømtang , Ene
Beskrivelse
Effektmåleren overbeviser med sin nemme håndtering. Effektmåleren gemmer alle måleværdier på et SD-kort. Effektmåleren kan anvendes til effektmåling og til netanalyse. Ydeevnen kan måles fra effektmåleren til 9999 MW. Til netanalyse kan effektmåleren bestemme harmoniske og harmoniske op til 50'ere.

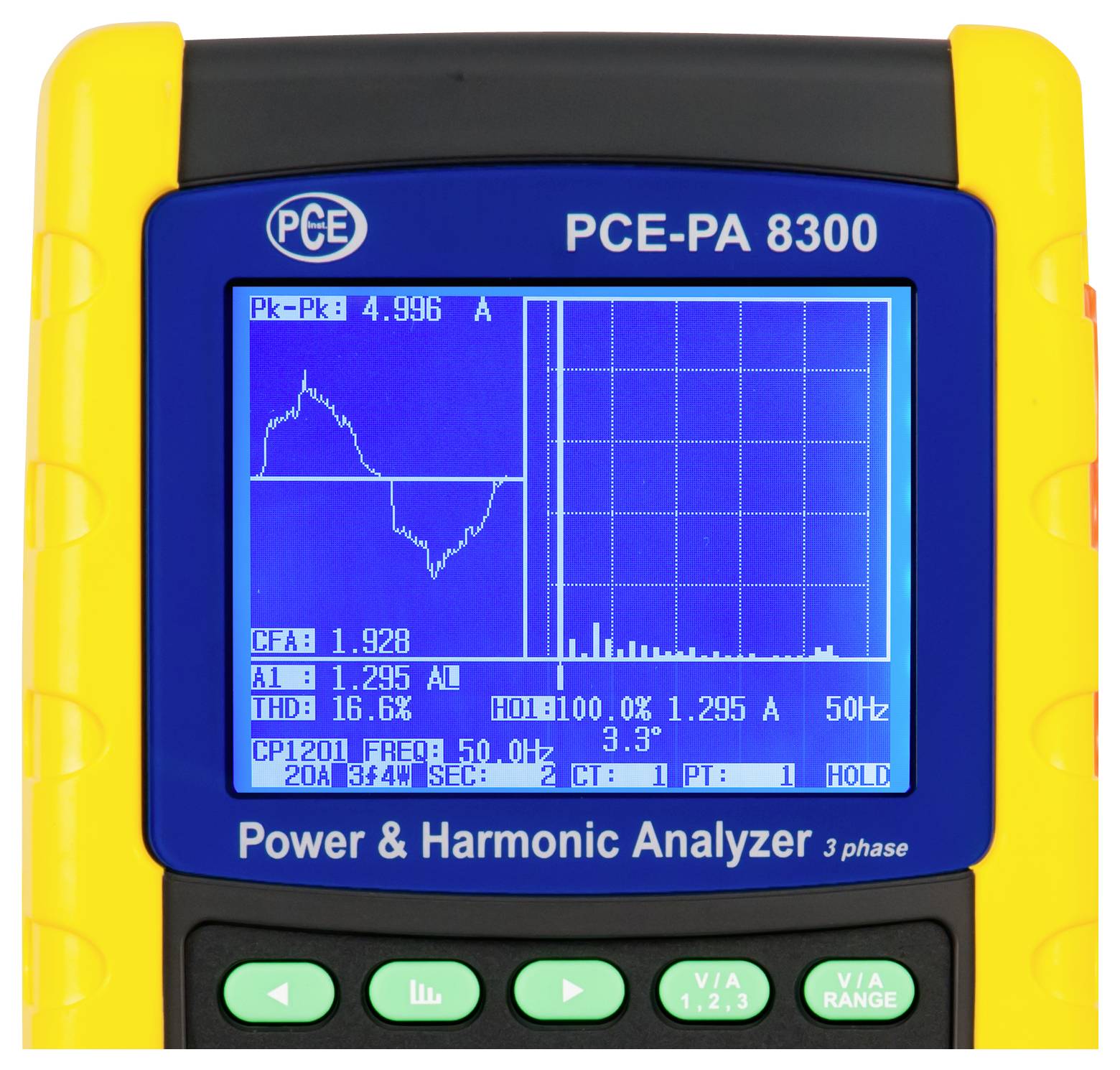

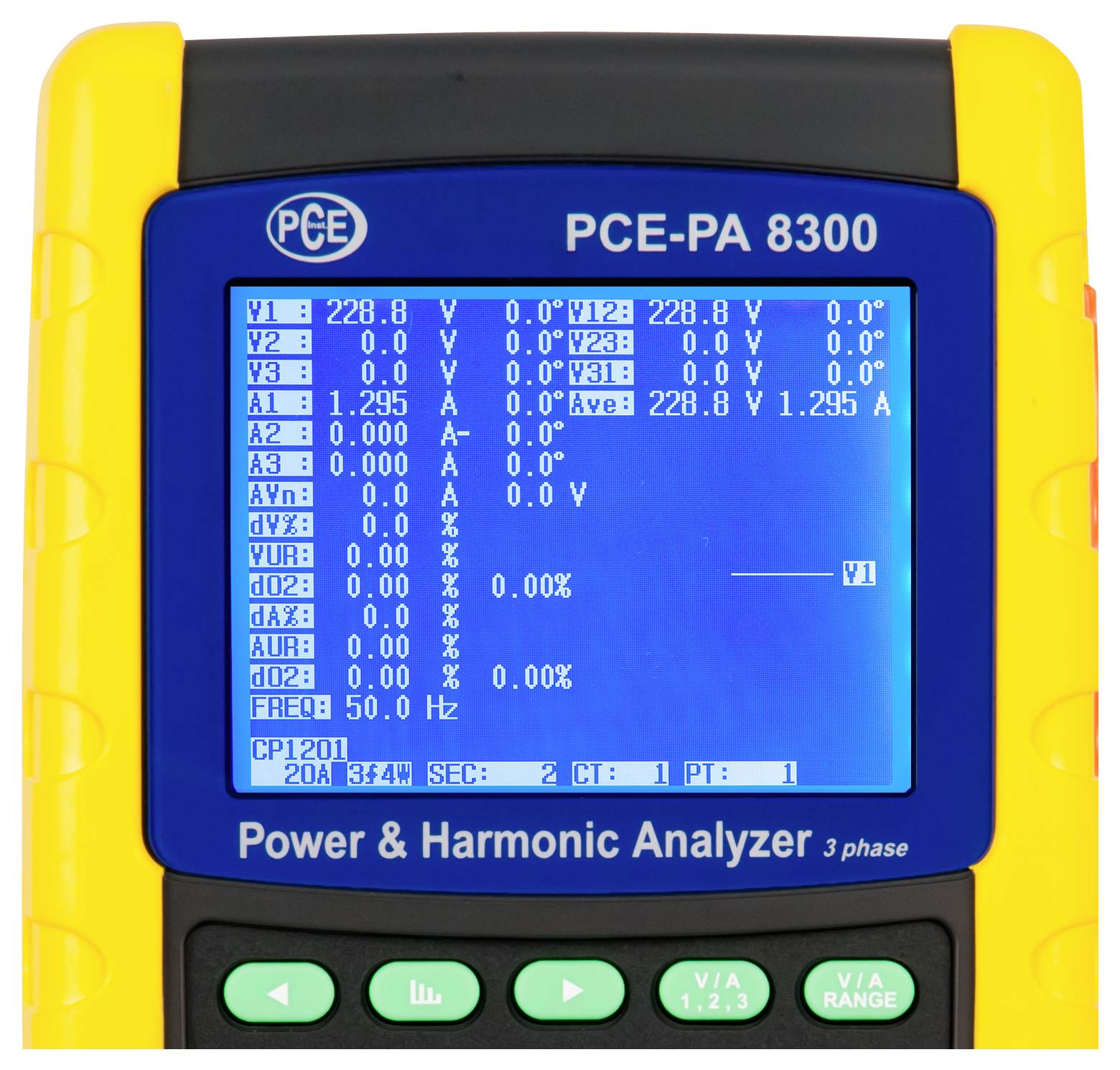

Alle måleværdier vises på grafik LCD. Dermed er det ikke noget problem med effektmåleren at vise netforvrængninger. For præcis net- og effektanalyse kan måledata gemmes på et SD-hukommelseskort i et frit indstilleligt lagringsinterval. Dette muliggør langtidsoptagelser med effektmåleren.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Alle måleværdier vises på grafik LCD. Dermed er det ikke noget problem med effektmåleren at vise netforvrængninger. For præcis net- og effektanalyse kan måledata gemmes på et SD-hukommelseskort i et frit indstilleligt lagringsinterval. Dette muliggør langtidsoptagelser med effektmåleren.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

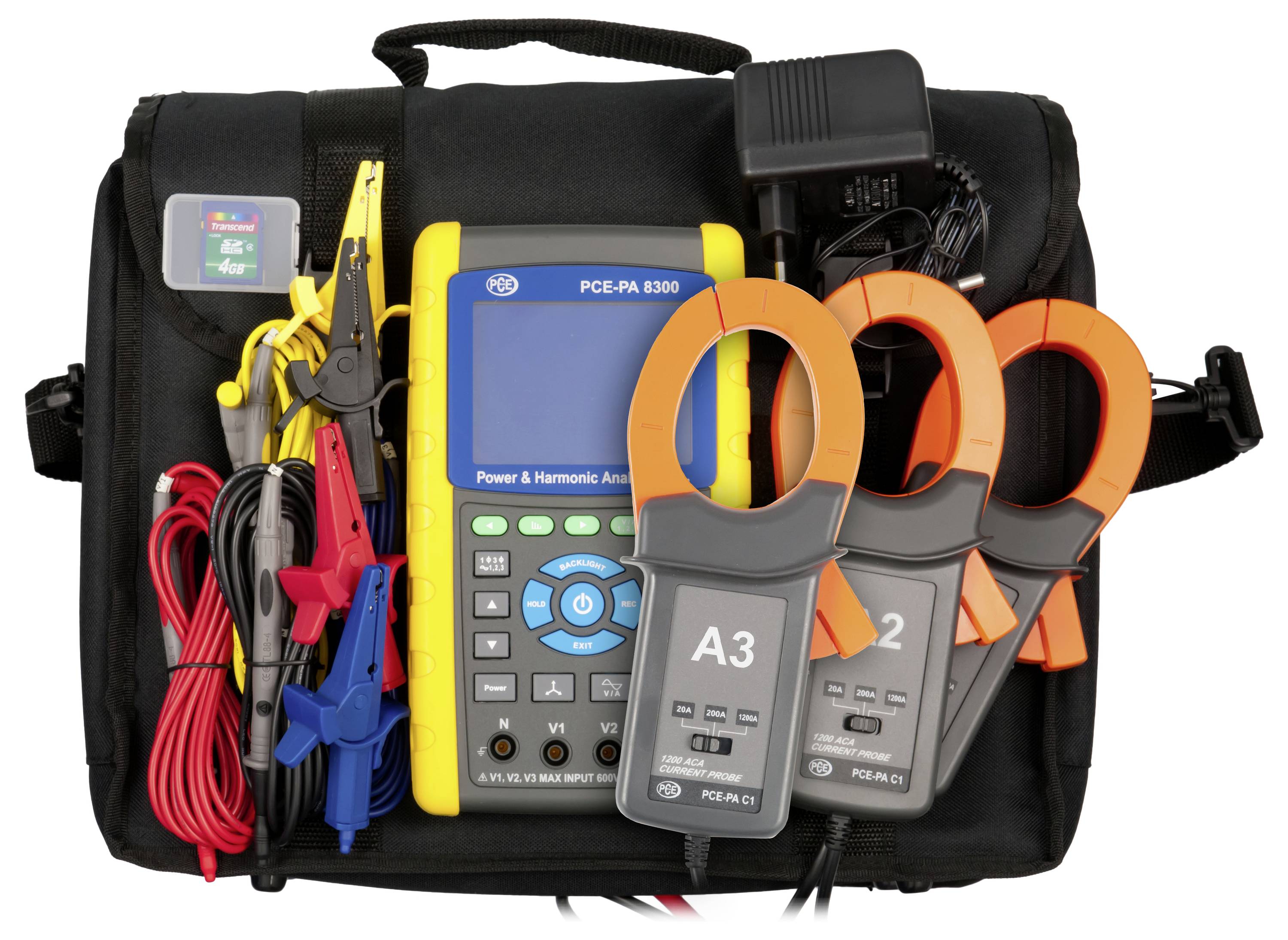

Inkluderet i leveringen
- 1 x effektmåler PCE-PA 8300-1-ICA
- 3 x strømtænger
- 4 x isolerede krokodillenæb
- 4 x sikkerhedsmåleledninger
- 6 x 1,5 V AA-batterier
- 1 x 9 V-netadapter
- 1 x gæstetaske
- 1 x 2 GB SD-hukommelseskort
- 1 x brugsanvisning
- 1 x ISO-kalibreringscertifikat
