PCE Instruments PCE-PA 8000 Net-analyseapparat Med loggerfunktion , inkl. strømtang
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
11 stk.
Antal
Total (9.912,00 kr. / stk.r)
9.912,00 kr.
ekskl. moms
Gratis fragt
Højdepunkter og detaljer
Net-analyseudstyr
- 3 fasestydanalyse i 3-fase/4-leder-, 3-fase/3-leder-, 1-fase/2-leder-, 1-fase/3-leder-net
- True RMS-måling af strøm og spænding
- Måling af virke-, skin- og blindeffekt
- Bestemmelse af fasevinkel og effektfaktor
Tekniske specifikationer
- Spændingsmåling (AC V) Måleområde 10 V... 600 V (fase til neutral) 10 V ... 600 V (fase til fase) Opløsning 0,1 V Nøjagtighed ± (0,5 % + 0,5 V) Strømmåling (AC A) Måleområde 20 A. Opløsning 0,001 A (< 10 A) 0,01 A (=10 A) Nøjagtighed ± (0,5 % + 0,1 A) Måleområde 200 A. Opløsning 0,01 A (< 100 A) 0,1 A (= 100 A) Nøjagtighed ± (0,5 % + 0,5 A) Måleområde 1200 A. Opløsning 0,1 A (< 1000 A) 1 A (= 1000 A) Nøjagtighed ± (0,5 A + 5 A) Aktiv effekt måleområde opløsning nøjagtighed 0 kW ... 9,999 KW 10 KW ... 99,99 KW 100 KW ... 999,9 KW 1 MW ... 9,999 MW 0,001 KW 0,01 KW 0,1 KW 0,001 MW ± (1 % + 0,008 KW) ± (1 % + 0,008 KW) ± (1 % + 0,8 KW) ± (1 % + 0,008 MW) Skineffekt måleområde opløsning nøjagtighed 0 KVA... 9,999 KVA 10 KVA ... 99,99 KVA 100 KVA ... 999,9 KVA 1 MVA ... 9,999 MVA 0,001 KVAR 0,01 KVAR 0,1 KVAR 0,001 MVAR ± (1 % + 0,008 KVAR) ± (1 % + 0,08 KVAAR) ± (1 % + 0,8 KVAAR) ± (1 % + 0,008 MVAR) Reaktiv effekt måleområde opløsning nøjagtighed 0 KVAAR ... 9,999 KVAAR 10 KVAAR ... 99,99 KVAAR 100 KVAAR ... 999,9 KVAR 1 MVAR ... 9,999 MVAR 0,001 KVAR 0,01 KVAR 0,1 KVAR 0,001 MVAR ± (1 % + 0,008 KVAR) ± (1 % + 0,08 KVAR) ± (1 % + 0,8 KVAR) ± (1 % + 0,008 MVAR) Driftsenergimåleområde måleområde opløsning nøjagtighed 0 KWH... 9,999 KWH 10,00 KWH ... 99,99 KWH 100,0 KWH ... 999,9 KWH 1 MWH ... 9,999 MWH 0,001 kWh 0,01 kWh 0,01 kWh 0,001 mmH ± (2 % + 0,008 kWh) ± (2 % + 0,08 kWh) ± (2 % + 0,8 kWh) ± (2 % + 0,008 MWh) Skinenergi måleområde opløsning nøjagtighed 0 KVAH... 9,999 KVAH 10,00 KVAH ... 99,99 KVAH 100,0 KVAH ... 999,9 KVAH 1 MVAH... 9,999 MVAH 0,001 kVAh 0,01 kVAh 0,01 kVAh 0,001 MVAh ± (2 % + 0,008 kVAh) ± (2 % + 0,08 kVAh) ± (2 % + 0,8 kVAh) ± (2 % + 0,008 MVAh) Blindenergi måleområde opløsning nøjagtighed 0 KVARH... 9,999 KVARH 10,00 KVARH ... 99,99 KVARH 100,0 KVARH ... 999,9 KVARH 1 MVARH ... 9,999 MVARH 0,001 kVARh 0,01 kVARh 0,01 kVARh 0,001 MVARh ± (2 % + 0,008KVARh) ± (2 % + 0,08 kVARh) ± (2 % + 0,8 kVARh) ± (2 % + 0,008 MVARh) Effektfaktor måleområde 0... 1 Opløsning 0,01 Nøjagtighed ± 0,04 Fasevinkel måleområde -180° ... 180° Opløsning 0,1 ° Nøjagtighed ± 1° Frekvensområde måleområde 45 Hz... 65 Hz Opløsning 0,1 Hz Nøjagtighed 0,1 Hz Generelle specifikationer Display 3,7 " punktmatrix LCD (320 * 240 pixel) med LED-baggrundsbelysning Målbare elektriske størrelser AC V, AC A, nettoeffekt, skineffekt, aktiv effekt, Effektfaktor, fasevinkel, netfrekvens Spændingsmåleområde 10 V... 600V AC, automatisk områdevalg Strømmåleområde 0,2 A... 1200A AC, automatisk / manuelt områdevalg SIKKERHEDSTILSTAND IEC1010CAT III 600V Indgangsmodstand AC V 10 MOhm Arbejdsfrekvens strømtænger 40 Hz... 1 kHz testet arbejdsfrekvens strømtænger 45 Hz ... 65 Hz Overbelastningsbeskyttelse AC A AC V 720 V RMS 1300A med strømtang Datahukommelse SD-kort Optagelsesinterval 2 sekunder... 7200 sekunder Dataloggerfunktion i realtid lagring på SD kort Uddata via USB eller RS232 afhængigt af forbindelseskabler Driftstemperatur 0 °C... 50 °C Omgivelsesfugtighed< 80 % RH Spændingsforsyning 8 x 1,5 V AA batterier , 9 V strømforsyning Strømforbrug måleapparat 300 mA DC Strømtang 34 mA DC Maksimal ledningsdiameter 50 mm Vægt Måleapparat 948 g (inkl. batterier) Strømtang 467 g (inkl. kabel) Mål måleapparat: 225 x 125 x 64 mm strømtang: 210 x 64 x 33 mm Klemmekæbe 86 mm (udvendig)
- Produkttype
Net-analyseapparat
- Målekategori
CAT III 600 V
- Fasegenkendelse
Ja (integreret)
Fabriksstandard
- Dim.
(L x B x H) 225 x 125 x 64 mm
- Vægt
948 g
- Specifikationer
Med loggerfunktion
inkl. strømtang
- Bredde
125 mm
- H
64 mm
- L
225 mm
Dokumenter og downloads
Datablad
Datablad 2452550 PCE Instruments PCE-PA 8000 Net-analyseapparat Med loggerfunktion , inkl. strømtang
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2452550 PCE Instruments PCE-PA 8000 Net-analyseapparat Med loggerfunktion , inkl. strømtang
Beskrivelse

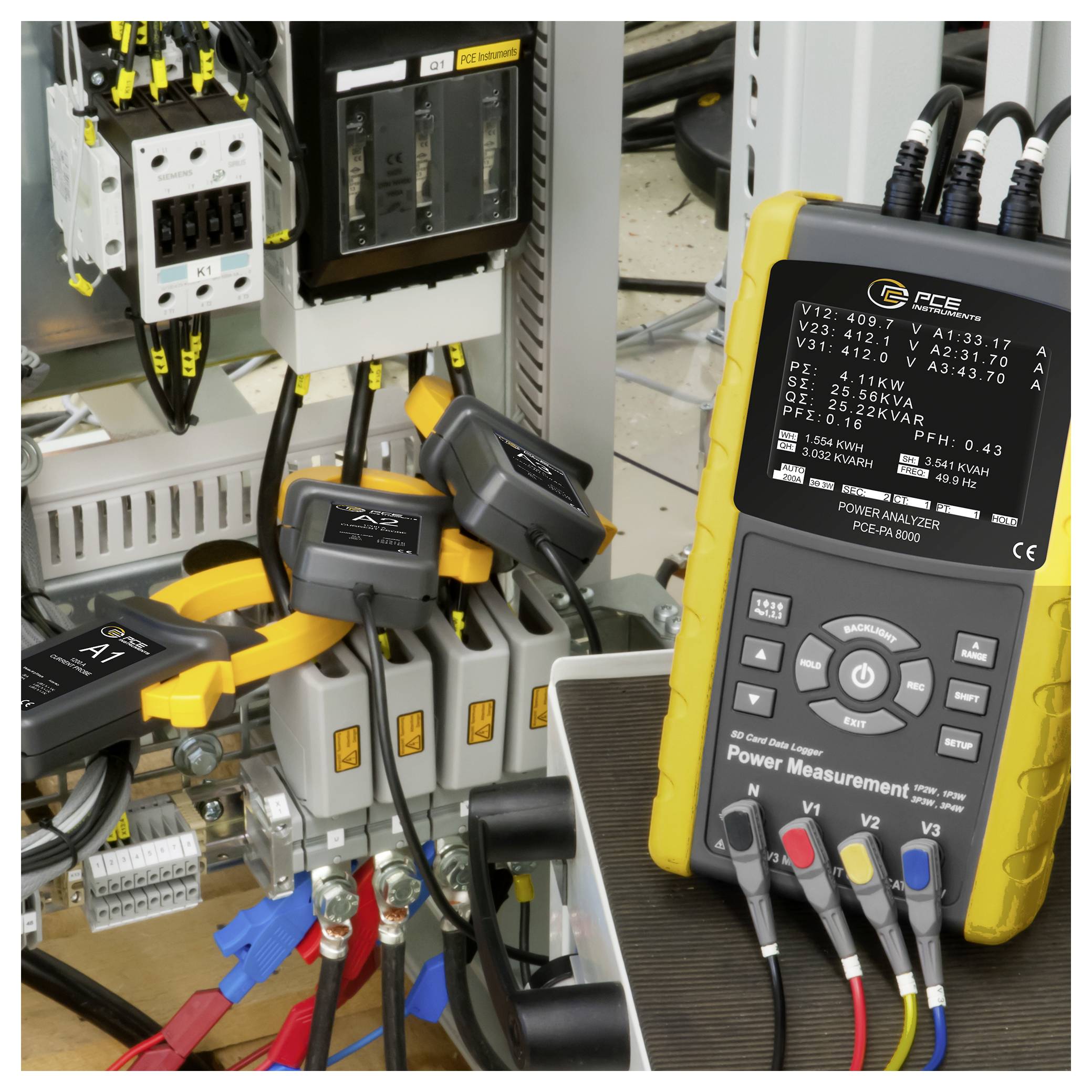

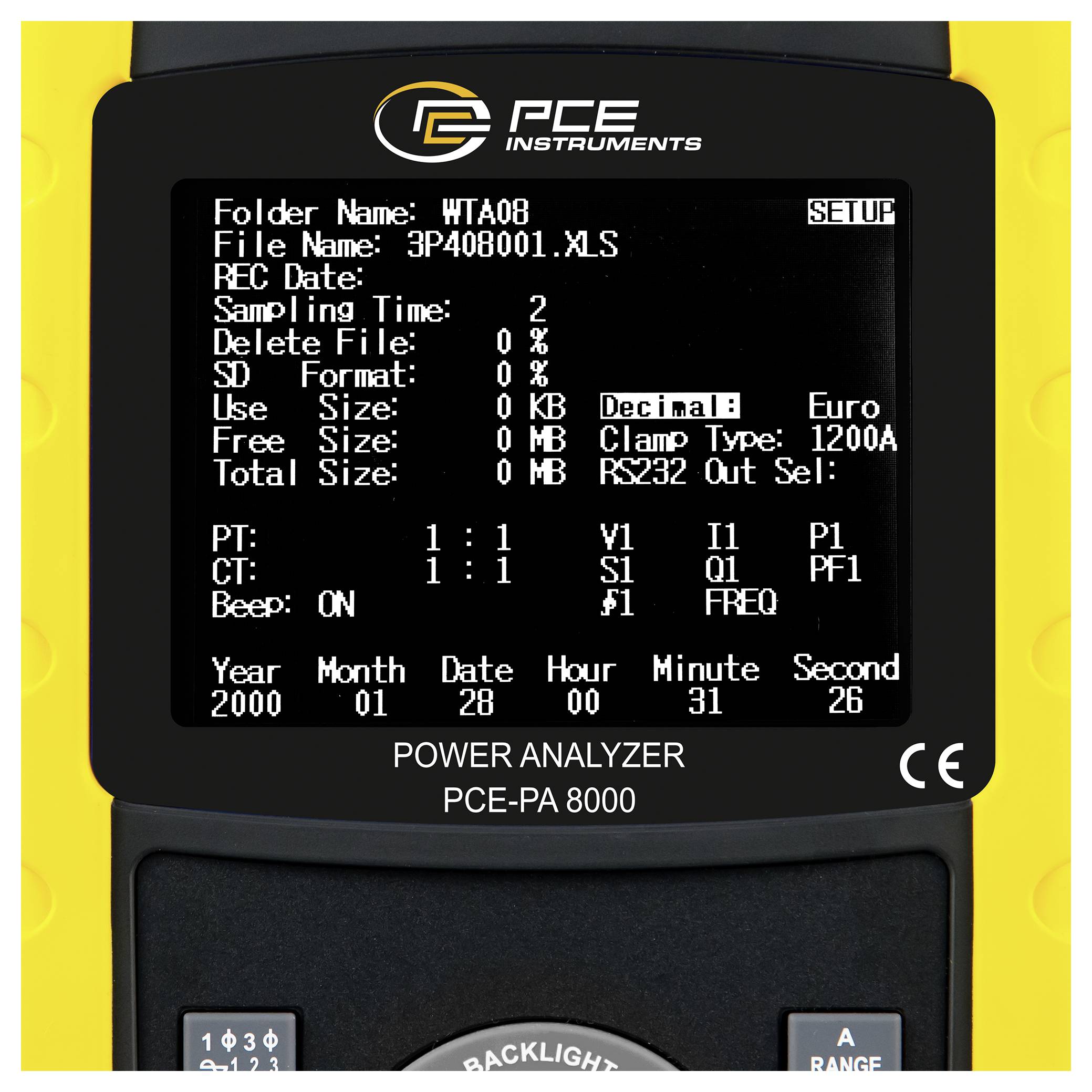

HVAC måleapparat PCE-PA 8000 med datahukommelse på SD-kort, pc-interface med amperemeter med strømtænger PCE-PA 8000 er det muligt at måle og optage ydeevnen i en- og tre-faset strømkreds. Med amperemeter PCE-PA 8000 kan der gennemføres langtidsmålinger. Måledataene gemmer på et SD-kort, der kan stikkes ind i XLS-format. På den måde kan måledata overføres let til computeren. Intervallet for optagelse kan derved vælges frit fra 2 til 7200 sekunder. Energimåleren skal være i stand til at udføre energimålinger og bestemme effektfaktoren og fasevinklen. Strømtænger til effektanalysatoren PCE-PA 8000 kan anvendes til lederdiametre på op til 50 mm. Måleapparatet er derfor velegnet til anvendelse i strømforsyningsnettet. Alle aflæsninger kan aflæses på det store 3,7-display. Dermed er det muligt hurtigt at analysere de øjeblikkelige måleværdier og få et overblik over strøm, spænding og accepteret effekt.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

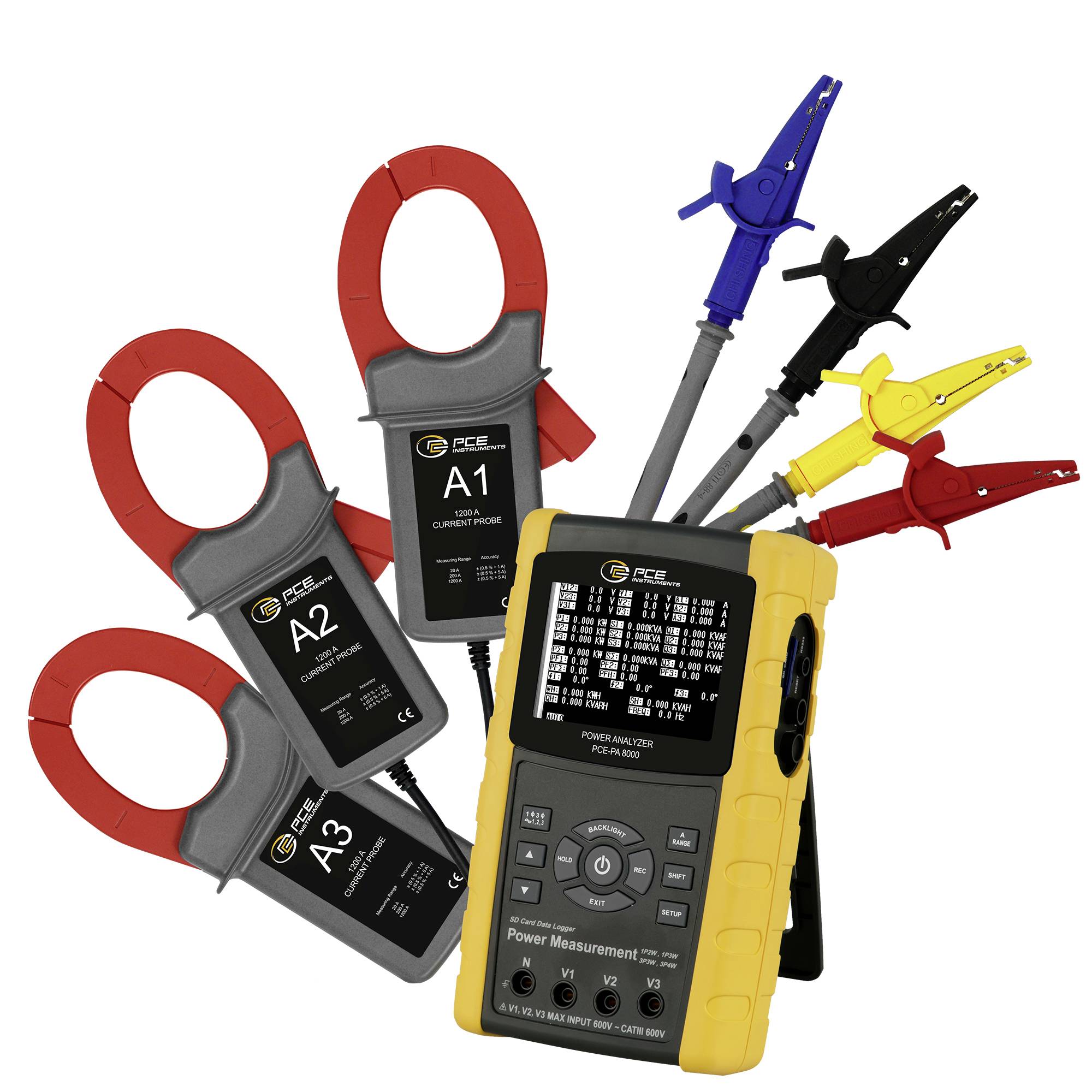

Inkluderet i leveringen
- 1 x energimåler PCE-PA 8000

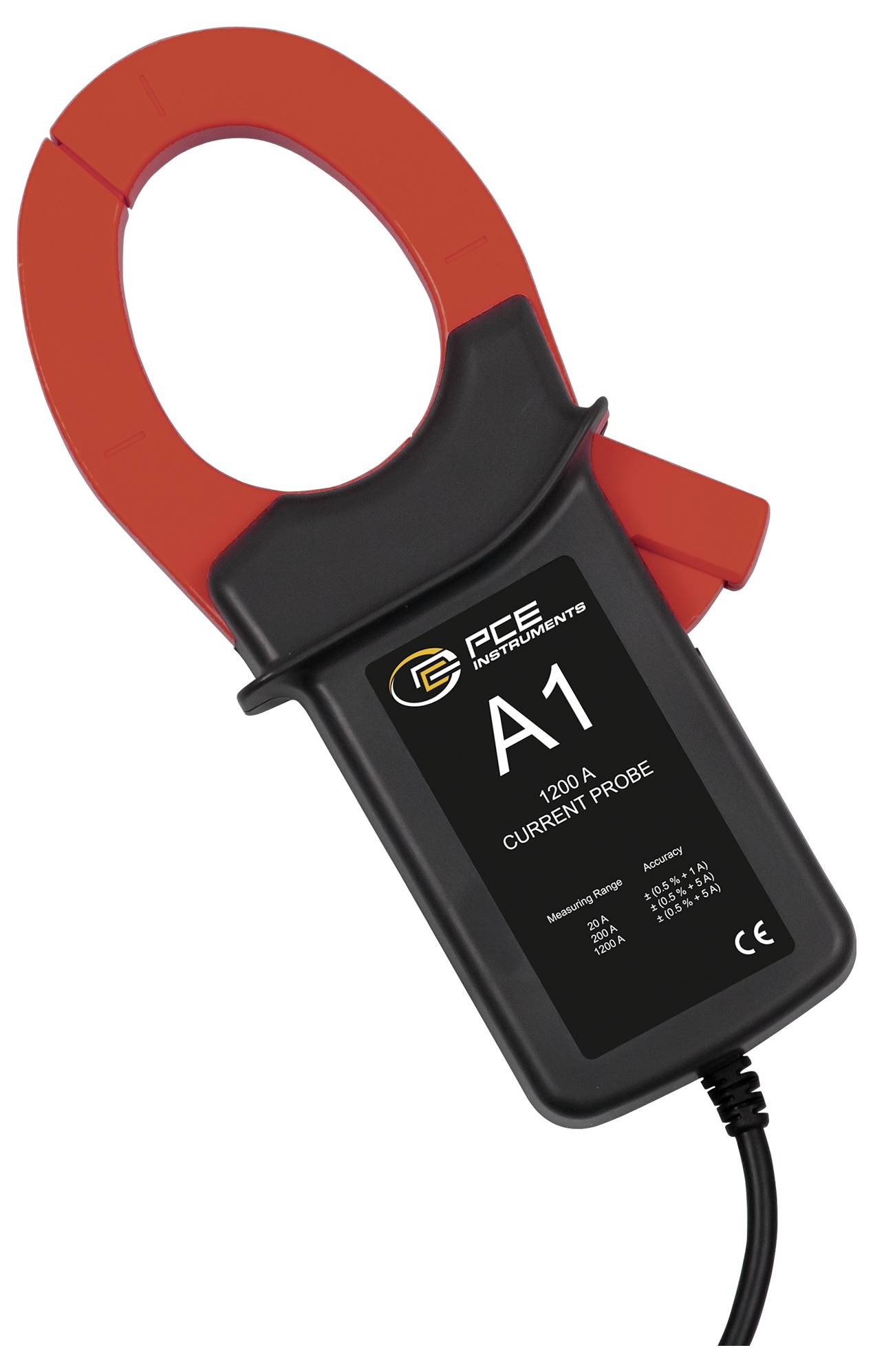

- 3 x strømtang
- 4 x testledninger
- 4 x krokodillenæb
- 1 x SD-hukommelseskort 2 GB
- 1 x strømforsyning 9 V DC
- 8 x 1,5 V AA-batterier
