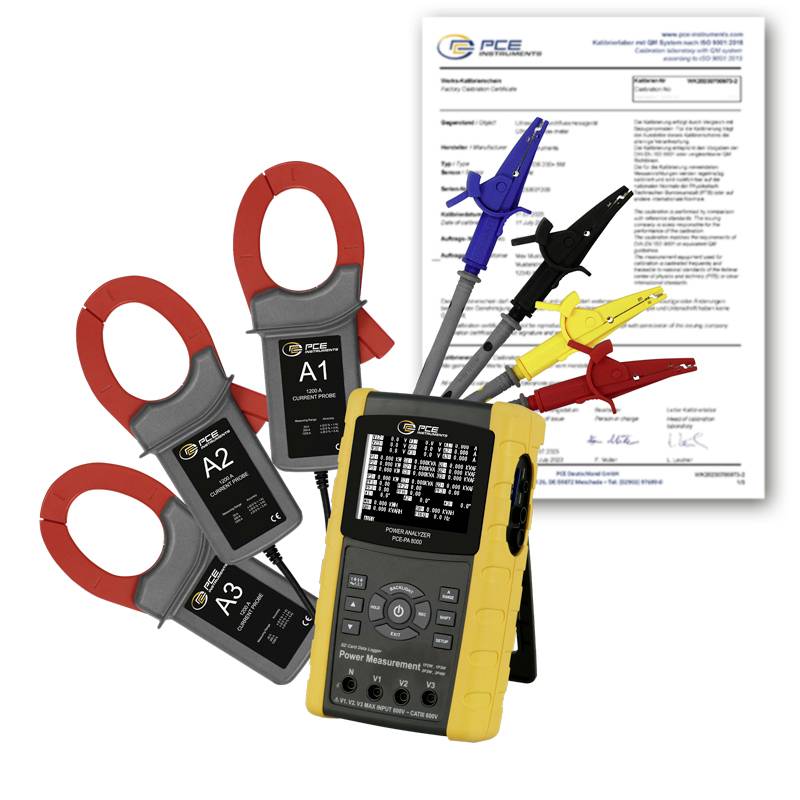

PCE Instruments PCE-PA 8000-ICA Net-analyseapparat Kalibreret (ISO) 1-faset , 3-faset Med loggerfunktion , inkl. strømta
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
PCE Instruments 3-fase-effektmåler PCE-PA 8000-ICA
- 3 fasestinalyse i 3 faser/4-leder-, 3-fase/ 3-leder-, 1 fase/2-leder-, 1-fase/ 3-ledernet
- True RMS-måling af strøm og spænding
- Måling af virke-, skineffekt og blindeffekt
- Bestemmelse af fasevinkel og effektfaktor
- Måling af virke-, skinnerergi og blindenergi
- Spændingsmåling op til 600 V (AC)
- Strømmåling op til 1200 A (AC)
- Opfylder sikkerhedsstandarderne IEC 1010 og Cat III 600 V.
- Indbygget kalender med realtidsur
- Registrering af måleværdier på SD-kort
- Data gemmes som Excel-fil for en mere komfortabel analyse og yderligere anvendelse
- Mulighed for livmåling på PC'en via valgfri datakabel
- Stort 1/3,7" punktmatrix display
- Inkl. ISO-Kalibreringscertifikat
Tekniske specifikationer
- Vekselspænding AC
- Måleområde 10... 600 V
- Opløsning 0,1 V
- Nøjagtighed ±(0,5 % +0,5 V)
- Overbelastning 720 V rms
- Vekselstrøm (AC)
- Måleområde 0,2... 10 A
- Opløsning 0,001 A.
- Nøjagtighed ± (0,5 % +1 A)
- Overbelastning 1300 A med strømtang
- Frekvensområde 40... 1000 Hz
- Vekselstrøm (AC)
- Måleområde 10... 20 A
- Opløsning 0,01 A.
- Nøjagtighed ± (0,5 % +1 A)
- Frekvensområde 40... 1000 Hz
- Vekselstrøm (AC)
- Måleområde 0,2... 100 A
- Opløsning 0,01 A.
- Nøjagtighed ±(0,5 % +5 A)
- Frekvensområde 40... 1000 Hz
- Vekselstrøm (AC)
- Måleområde 100... 200 A
- Opløsning: 0,1 mA
- Nøjagtighed ±(0,5 % +5 A)
- Frekvensområde 40... 1000 Hz
- Vekselstrøm (AC)
- Måleområde 0,2... 1000 A
- Opløsning: 0,1 mA
- Nøjagtighed ±(0,5 % +5 A)
- Frekvensområde 40... 1000 Hz
- Vekselstrøm (AC)
- Måleområde 1000... 1200 A
- Opløsning 1 A.
- Nøjagtighed ±(0,5 % +5 A)
- Frekvensområde 40... 1000 Hz
- Nettoydelse
- Måleområde: 0 ... 9,999 kW
- Opløsning 0,001 kW
- Nøjagtighed ±(1 % +0,008 kW)
- Nettoydelse
- Måleområde 10 kW
- Måleområde fra. 99,99 kW
- Opløsning 0,01 kW
- Nøjagtighed ±(1 % +0,08 kW)
- Nettoydelse
- Måleområde 100... 999,9 kW
- Opløsning 0,1 kW
- Nøjagtighed ±(1 % +0,8 kW)
- Nettoydelse
- Måleområde 1... 9,999 MW
- Opløsning 0,001 MW
- Nøjagtighed ±(1 % +0,008 MW)
- Blindeeffekt
- Måleområde: 0 ... 9,99 KVAR
- Opløsning 0,001 KVAR
- Nøjagtighed ±(1 % +0,008 kVAR)
- Blindeeffekt
- Måleområde 10... 99,9 KVAR
- Opløsning 0,01 KVAR
- Nøjagtighed ± (1 % +0,08 kVAR)
- Blindeeffekt
- Måleområde 100... 999,9 KVAR
- Opløsning 0,1 KVAR
- Nøjagtighed ± (1 % +0,8 kVAR)
- Blindeeffekt
- Måleområde 1... 9,9 MVAR
- Opløsning 0,001 MVAR
- Nøjagtighed ±(1 % +0,008 MVAR)
- Fasevinkel
- Måleområde: -180 +180 °
- Opløsning 0,1 °
- Nøjagtighed ±1 °
- Skineffekt
- Måleområde: 0 ... 9,9 kVA
- Opløsning 0,001 kVA
- A. en eller flere af følgende egenskaber:
- Skineffekt
- Måleområde 10... 99,99 kVA
- Opløsning 0,01 kVA
- Nøjagtighed ±(1 % +0,08 kVA)
- Skineffekt
- Måleområde 100... 999,9 kVA
- Opløsning 0,1 kVA
- Nøjagtighed ±(1 % +0,8 kVA)
- Skineffekt
- Måleområde 1... 9,99 MVA
- Opløsning 0,001 MVA
- Nøjagtighed ± (1 % +0,008 MVA)
- Ydelsesfaktor
- Måleområde: 0 ... 1
- Opløsning 0,01
- Nøjagtighed ±0,04
- Driftsenergi
- Måleområde: 0 ... 9,9 kWh
- Opløsning 0,001 kWh
- Nøjagtighed ± (1 % +0,008 kWh)
- Driftsenergi
- Måleområde 10... 99,9 kWh
- Opløsning 0,01 kWh
- Nøjagtighed ± (1 % +0,08 kWh)
- Driftsenergi
- Måleområde 100... 999,9 kWh
- Opløsning 0,1 kWh
- Nøjagtighed ± (1 % +0,8 kWh)
- Driftsenergi
- Måleområde 1... 9,99 MWh
- Opløsning 0,001 MWh
- Nøjagtighed ±(1 % +0,008 MWh)
- Proformeenergi
- Måleområde: 0 ... 9,9 kilAh
- Opløsning 0,001 kVAh
- Nøjagtighed ±(1 % +0,008 kVAh)
- Proformeenergi
- Måleområde 10... 99,9 kilAh
- Opløsning 0,01 kVAh
- Nøjagtighed ±(1 % +0,08 kVAh)
- Proformeenergi
- Måleområde 100... 999,9 kilAh
- Opløsning 0,1 kVAh
- Nøjagtighed ±(1 % +0,8 kVAh)
- Proformeenergi
- Måleområde 1... 9,9 MVAH
- Opløsning 0,001 MVAH
- Nøjagtighed ±(1% +0,008 KVAH)
- Blindenergi
- Måleområde: 0 ... 9,9 kvart
- Opløsning 0,001 kvarh
- Nøjagtighed ± (1 % +0,008 kVARh)
- Blindenergi
- Måleområde 10... 99,9 kvart
- Opløsning 0,01 kvarh
- Nøjagtighed ± (1 % + 0,08 kVARh)
- Blindenergi
- Måleområde 100... 999,9 kvart
- Opløsning 0,1 kvarh
- Nøjagtighed ± (1% +0,8 kVARh)
- Blindenergi
- Måleområde 1... 9,99 MVARH
- Opløsning 0,001 MVARh
- Nøjagtighed ±(1% +0,008 KVARH)
- Frekvens
- Måleområde 45... 65 Hz
- Opløsning 0,1 Hz
- Nøjagtighed 0,1 Hz

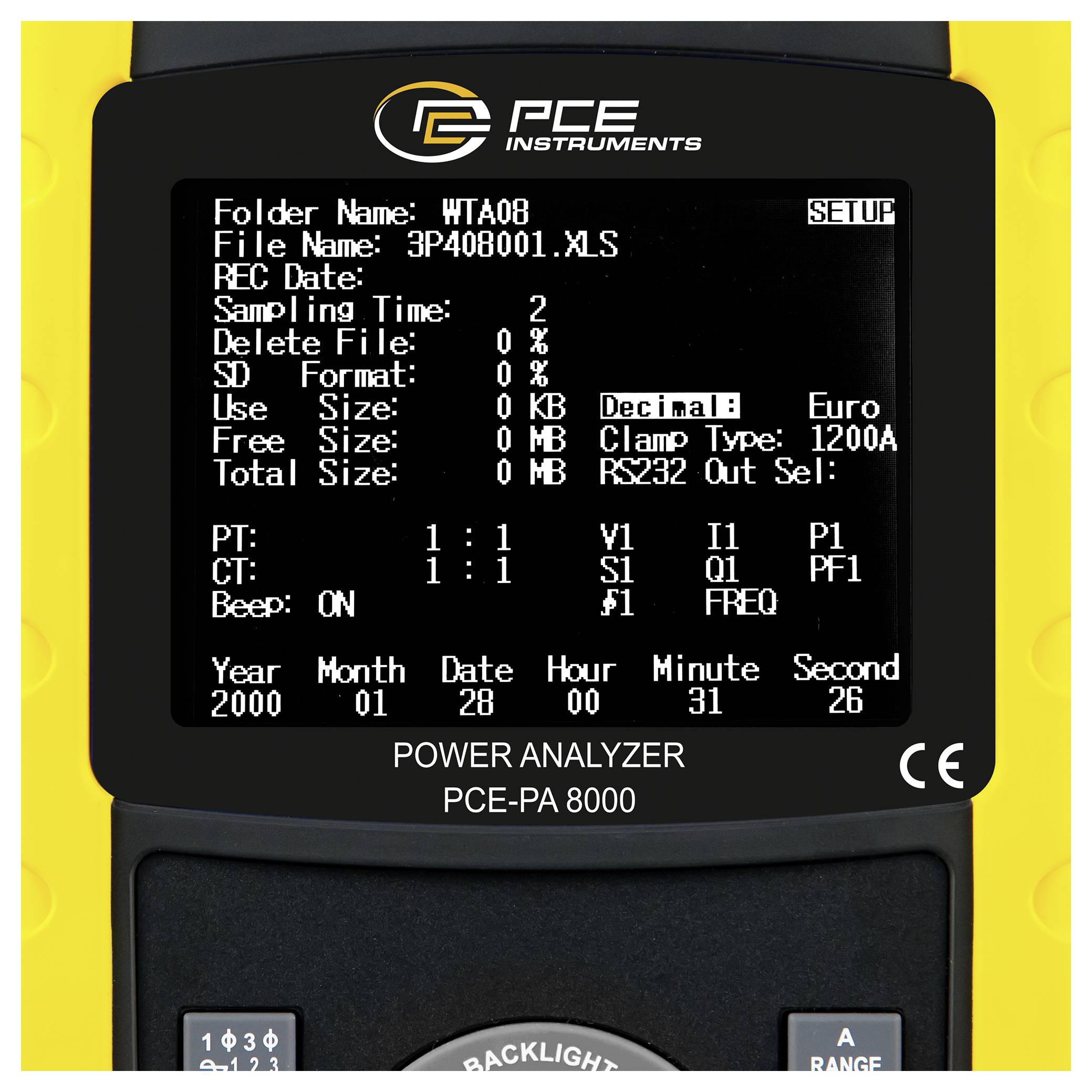

- Generelle specifikationer
- Målefunktioner hold
- Display type LCD med belysning
- Displaystørrelse 3,7 tommer
- Hukommelsesmedium: SD-kort
- Hukommelseskapacitet 2 GB
- Lagringsinterval på 2 s.
- Lagringsinterval op til 120 min.
- Interface USB, RS232
- Standard(er) IEC 1010
- Strømforbrug måleapparat 300 mA DC
- Strømforbrug strømtang 34 mA DC
- Maksimal ledningsdiameter 50 mm
- Sikkerhedsstandard Cat III 600 V
- Overbelastningsbeskyttelse spænding AC 720 V/strøm AC 1300 A.
- Mål strømtang 210 x 85 x 33 mm
- Automatisk valg af måleområde, manuelt
- Menusprog engelsk (US), engelsk (GB)
- Beskyttelsesklasse (enhed) IP21
- Spændingsforsyning 9V
- Stiktype apparat-eurostik
- Batteri/batteri 8 x 1,5 V AA batteri, alkali-mangan
- Kapacitet 3000 mAh
- Driftsbetingelser 0... 50 °C, 0 ... 80 % RF
- Opbevaringsbetingelser 0... 50 °C, 0 ... 80 % RF
- Dimensioner ( L x B x H) 225 x 125 x 64 mm
- Vægt: 811,5 g
- Stik
Nej
- Produkttype
Net-analyseapparat
- Målekategori
CAT III 600 V
- Visning (detaljer)
LCD
- Fasegenkendelse
Ja (integreret)
- Beskyttelseskabel-genkendelse
Nej
ISO
- Spændingsforsyning
9 V
- Dim.
(L x B x H) 225 x 125 x 64 mm
- Vægt
948 g
- kalibrering tjenester
Inkl. ISO-Kalibreringscertifikat
- Måletype
1-faset
3-faset
- Specifikationer
Med loggerfunktion
inkl. strømtang
- Bredde
125 mm
- H
64 mm
- L
225 mm
- Interfaces
USB
RS232
- Emballage uden plast
Emballage uden plastic
Dokumenter og downloads
Datablad
Datablad 3812650 PCE Instruments PCE-PA 8000-ICA Net-analyseapparat Kalibreret (ISO) 1-faset , 3-faset Med loggerfunktion , inkl. strømta
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3812650 PCE Instruments PCE-PA 8000-ICA Net-analyseapparat Kalibreret (ISO) 1-faset , 3-faset Med loggerfunktion , inkl. strømta
Beskrivelse

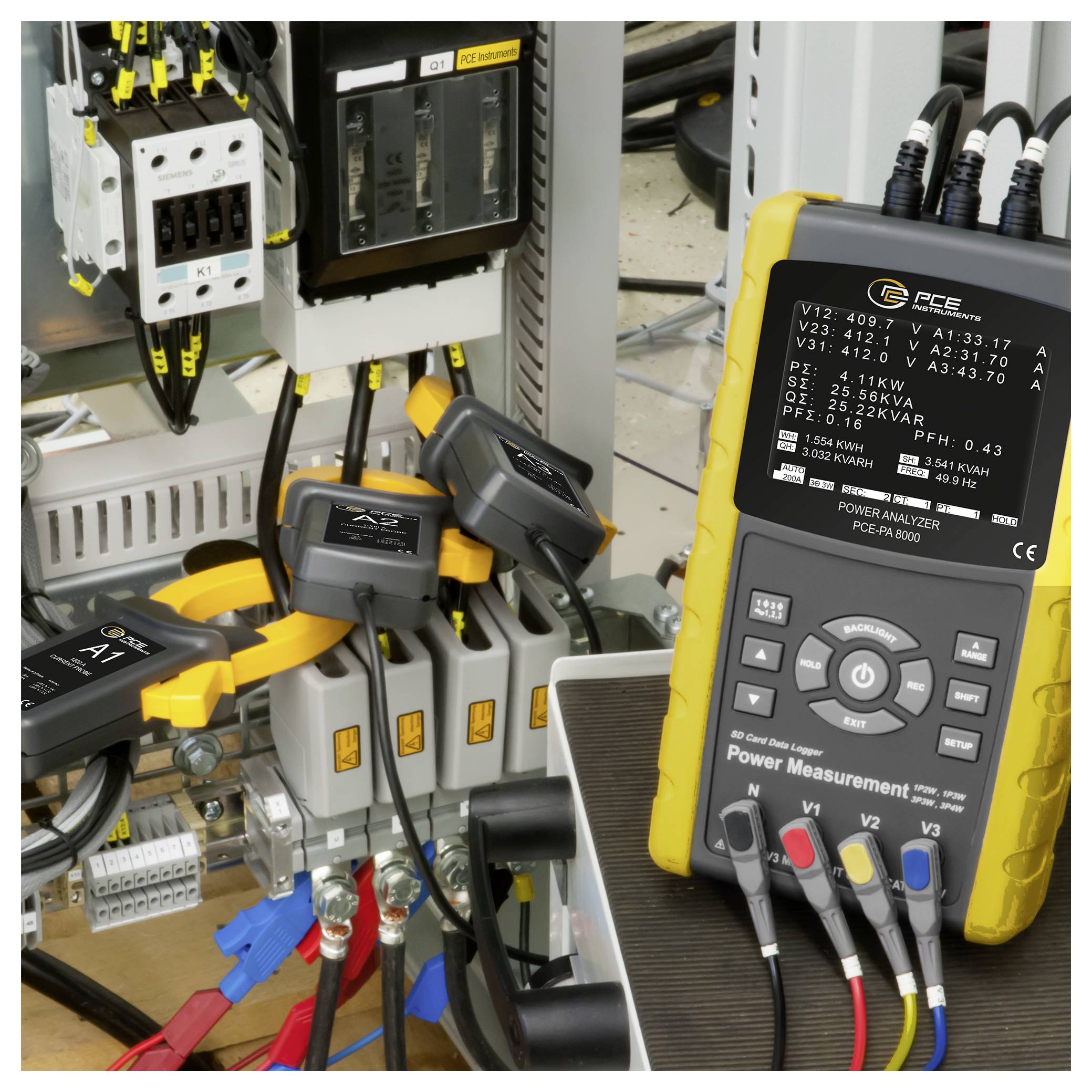

Med 3-faset effektmåleren er det muligt at måle og optage ydeevnen i en enkelt- og tre-faset strømkreds. Med den 3-fase-effektmåler kan der gennemføres langtidsmålinger. Måledataene gemmer på et SD-kort, der kan stikkes ind i XLS-format. På den måde kan måledata overføres let til computeren. Intervallet for optagelse er her 2... 7200 sekunder kan vælges frit.
Energimåleren skal være i stand til at udføre energimålinger og bestemme effektfaktoren og fasevinklen. Strømtænger med en 3-faset effektdiameter kan anvendes til lederdiametre på op til 50 mm. Måleapparatet er derfor velegnet til anvendelse i strømforsyningsnettet. Takket være det store 3,7 tommer display kan alle måleværdier aflæses på ét sted. Dermed er det muligt hurtigt at analysere de øjeblikkelige måleværdier og få et overblik over strøm, spænding og accepteret effekt.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Energimåleren skal være i stand til at udføre energimålinger og bestemme effektfaktoren og fasevinklen. Strømtænger med en 3-faset effektdiameter kan anvendes til lederdiametre på op til 50 mm. Måleapparatet er derfor velegnet til anvendelse i strømforsyningsnettet. Takket være det store 3,7 tommer display kan alle måleværdier aflæses på ét sted. Dermed er det muligt hurtigt at analysere de øjeblikkelige måleværdier og få et overblik over strøm, spænding og accepteret effekt.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

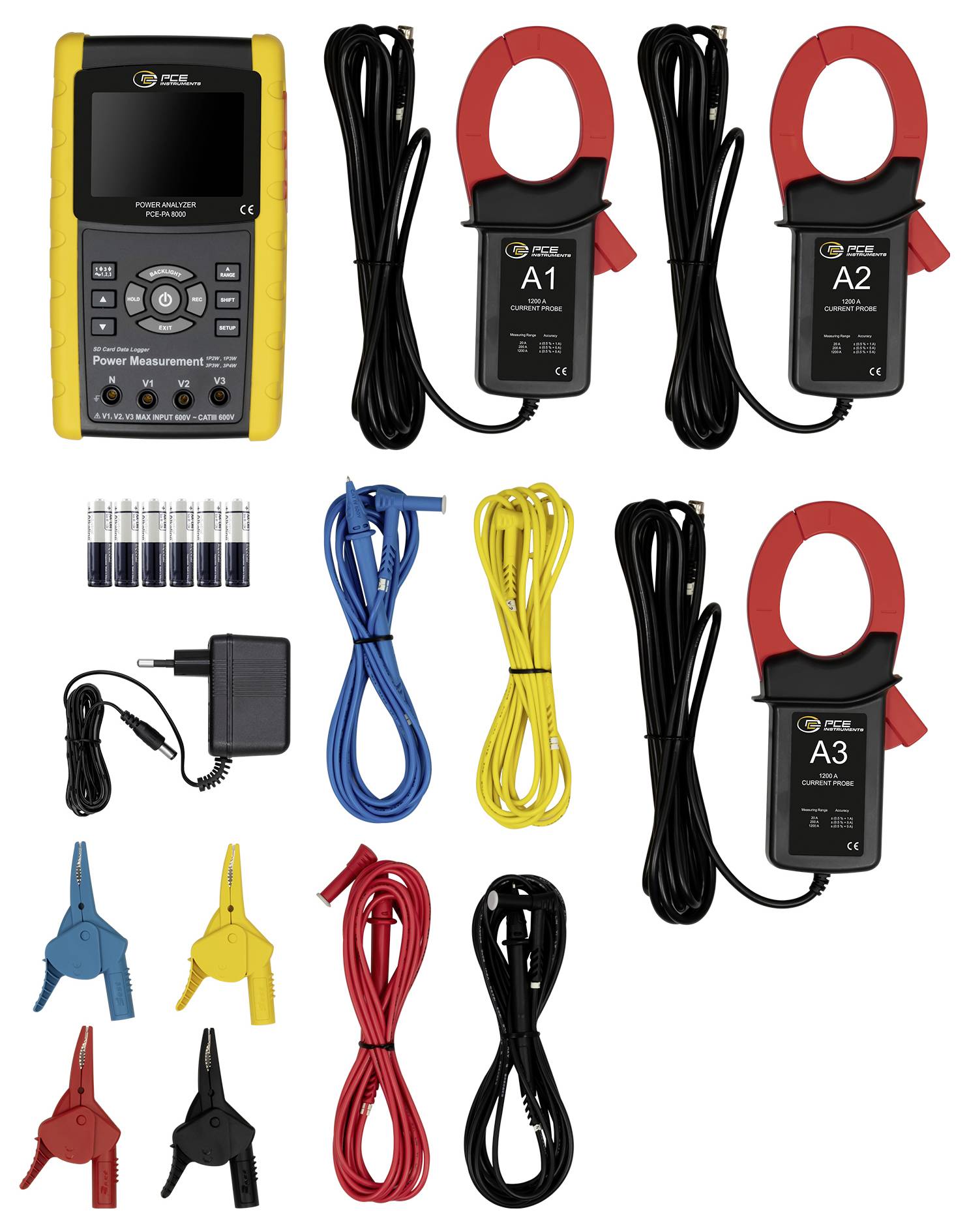

Inkluderet i leveringen
- 1 PCE-PA 8000-ICA 3-faset effektmåler

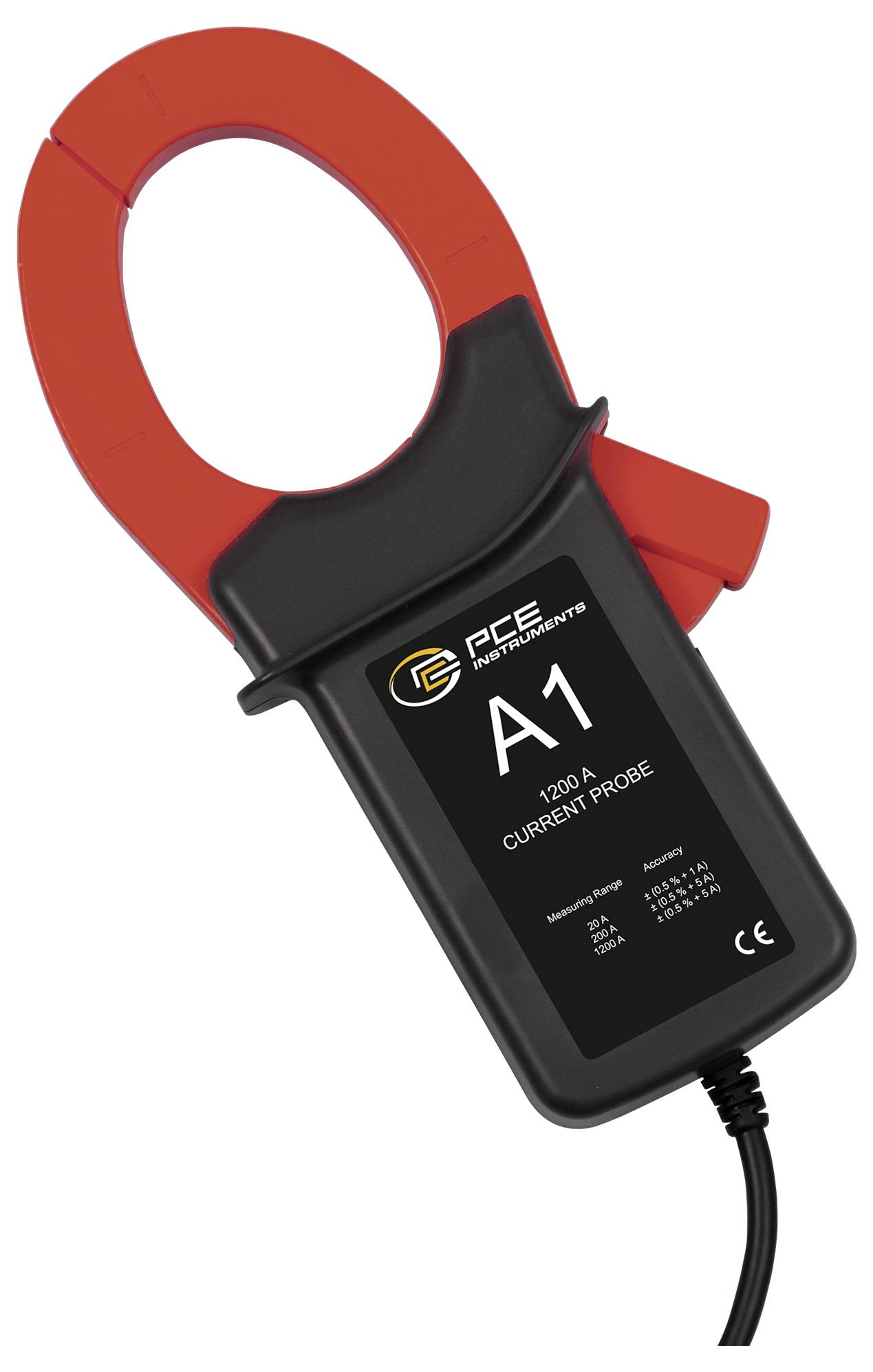

- 3 x strømtang
- 4 x testledninger
- 4 x krokodillenæb
- 1 x SD-hukommelseskort 2 GB
- 1 x strømforsyning 9 V DC
- 8 x 1,5 V AA-batterier
- 1 x ISO-kalibreringscertifikat
