PCE Instruments PCE-OC 15 Hånd-multimeter digital Datalogger, inkl. testkabel
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
PROFESSIONAL. CALIBRATED. UDSTYR. -OC 15
- Multimeter med oscilloskop-funktioner
- Båndbredde 10 MHz
- Afsøgningshastighed op til 48 MSA/s.
- LC-display med 4 lysstyrketrin
- Auto-valg af måleområde
- USB-C interface
Tekniske specifikationer
- Jævnstrøm DC
- Måleområde: 0 ... 9,999 mV
- Opløsning 0,001 mV
- Nøjagtighed ± (0,5 % v.MW.+3 cifre)
- Jævnstrøm DC
- Måleområde 10... 99,99 mV
- Opløsning 0,01 mV
- Nøjagtighed ± (0,5 % v.MW.+3 cifre)
- Jævnstrøm DC
- Måleområde 100... 999,9 mV
- Opløsning 0,1 mV
- Nøjagtighed ± (0,5 % v.MW.+3 cifre)
- Jævnstrøm DC
- Måleområde 1... 9,999 V
- Opløsning 0,001 V
- Nøjagtighed ± (0,5 % v.MW.+3 cifre)
- Jævnstrøm DC
- Måleområde 10... 99,99 V
- Opløsning 0,01 V
- Nøjagtighed ± (0,5 % v.MW.+3 cifre)
- Jævnstrøm DC
- Måleområde 100... 999,9 V
- Opløsning 0,1 V
- Nøjagtighed ± (0,5 % v.MW.+3 cifre)
- Jævnstrøm DC
- Måleområde: 0 ... 9999 µA
- Opløsning 1 µA
- Nøjagtighed ± (0,8 % v.MW.+3 cifre)
- Jævnstrøm DC
- Måleområde 10... 99,99 mA
- Opløsning: 0,01 mA
- Nøjagtighed ± (0,8 % v.MW.+3 cifre)
- Jævnstrøm DC
- Måleområde 100... 999,9 mA
- Opløsning: 0,1 mA
- Nøjagtighed ±(1 % v.MW.+3 cifre)
- Jævnstrøm DC
- Måleområde 1... 9,999 A
- Opløsning 0,001 A.
- Nøjagtighed ±(1 % v.MW.+3 cifre)
- Kapacitet
- Måleområde: 0 ... 9,999 nF
- Opløsning 0,001 nF
- Nøjagtighed ± (5 % v.MW.+20 cifre)
- Kapacitet
- Måleområde 10... 99,99 nF
- Opløsning 0,01 nF
- Nøjagtighed ±(2 % v.MW.+5 cifre)
- Kapacitet
- Måleområde 100... 999,9 nF
- Opløsning 0,1 nF
- Nøjagtighed ±(2 % v.MW.+5 cifre)
- Kapacitet
- Måleområde 1... 9,999 µF
- Opløsning 0,001 µF
- Nøjagtighed ±(2 % v.MW.+5 cifre)
- Kapacitet
- Måleområde 10... 99,99 µF
- Opløsning 0,01 µF
- Nøjagtighed ±(2 % v.MW.+5 cifre)
- Kapacitet
- Måleområde 100... 999,9 µF
- Opløsning 0,1 µF
- Nøjagtighed ± (5 % v.MW.+5 cifre)
- Kapacitet
- Måleområde 1... 9,999 MF
- Opløsning 0,001 MF
- Nøjagtighed ± (5 % v.MW.+5 cifre)
- Kapacitet
- Måleområde 10... 99,99 MF
- Opløsning 0,01 MF
- Nøjagtighed ± (5 % v.MW.+5 cifre)
- Vekselspænding AC
- Måleområde: 0 ... 9,999 mV
- Opløsning 0,001 mV
- Nøjagtighed ±(1 % v.MW.+3 cifre)
- Frekvensområde 40... 1000 Hz
- Vekselspænding AC
- Måleområde 10... 99,99 mV
- Opløsning 0,01 mV
- Nøjagtighed ±(1 % v.MW.+3 cifre)
- Frekvensområde 40... 1000 Hz
- Vekselspænding AC
- Måleområde 100... 999,9 mV
- Opløsning 0,1 mV
- Nøjagtighed ±(1 % v.MW.+3 cifre)
- Frekvensområde 40... 1000 Hz
- Vekselspænding AC
- Måleområde 1... 9,999 V
- Opløsning 0,001 V
- Nøjagtighed ±(1 % v.MW.+3 cifre)
- Frekvensområde 40... 1000 Hz
- Vekselspænding AC
- Måleområde 10... 99,99 V
- Opløsning 0,01 V
- Nøjagtighed ±(1 % v.MW.+3 cifre)
- Frekvensområde 40... 1000 Hz
- Vekselspænding AC
- Måleområde 100... 750 V
- Opløsning 0,1 V
- Nøjagtighed ±(1 % v.MW.+3 cifre)
- Frekvensområde 40... 1000 Hz
- Vekselstrøm (AC)
- Måleområde: 0 ... 9999 µA
- Opløsning 1 µA
- Nøjagtighed ±(1 % v.MW.+3 cifre)
- Frekvensområde 40... 1000 Hz
- Vekselstrøm (AC)
- Måleområde 10... 99,99 mA
- Opløsning: 0,01 mA
- Nøjagtighed ±(1 % v.MW.+3 cifre)
- Frekvensområde 40... 1000 Hz
- Vekselstrøm (AC)
- Måleområde 100... 999,9 mA
- Opløsning: 0,1 mA
- Nøjagtighed ± (1,2 % v.MW.+3 cifre)
- Frekvensområde 40... 1000 Hz
- Vekselstrøm (AC)
- Måleområde 1... 9,999 A
- Opløsning 0,001 A.
- Nøjagtighed ± (1,2 % v.MW.+3 cifre)
- Frekvensområde 40... 1000 Hz
- Modstand
- Måleområde: 0 ... 99,99 Ω
- Opløsning 0,01 Ω
- Nøjagtighed ±(1 % v.MW.+3 cifre)
- Modstand
- Måleområde 100... 999,9 Ω
- Opløsning 0,1 Ω
- Nøjagtighed ± (0,5 % v.MW.+3 cifre)
- Modstand
- Måleområde 1000 ohm... 9,999 kΩ
- Opløsning 0,001 kΩ
- Nøjagtighed ± (0,5 % v.MW.+3 cifre)
- Modstand
- Måleområde 10... 99,99 kΩ
- Opløsning 0,01 kΩ
- Nøjagtighed ± (0,5 % v.MW.+3 cifre)
- Modstand
- Måleområde 100... 999,9 kΩ
- Opløsning 0,1 kΩ
- Nøjagtighed ± (0,5 % v.MW.+3 cifre)
- Modstand
- Måleområde 1000 kΩ. 9,999 M Ω
- Opløsning 0,001 mΩ
- Nøjagtighed ± (1,5 % v.MW.+3 cifre)
- Modstand
- Måleområde 10... 99,99 M Ω
- Opløsning 0,01 mΩ
- Nøjagtighed ± (3 % v.MW.+5 cifre)
- Frekvens
- Måleområde: 0 ... 99,99 Hz
- Opløsning 0,01 Hz
- Nøjagtighed ± (0,1 % v.MW.+2 cifre)
- Frekvens
- Måleområde 100... 999,9 Hz
- Opløsning 0,1 Hz
- Nøjagtighed ± (0,1 % v.MW.+2 cifre)
- Frekvens
- Måleområde 1000 Hz... 9,999 kHz
- Opløsning 0,001 kHz
- Nøjagtighed ± (0,1 % v.MW.+2 cifre)
- Frekvens
- Måleområde 10... 99,99 kHz
- Opløsning 0,01 kHz
- Nøjagtighed ± (0,1 % v.MW.+2 cifre)
- Frekvens
- Måleområde 100... 999,9 kHz
- Opløsning 0,1 kHz
- Nøjagtighed ± (0,1 % v.MW.+2 cifre)
- temperatur
- Måleområde -20... +1000 °C
- Opløsning 1 °C
- Nøjagtighed ± (2,5 % v.MW.+5 cifre)
- temperatur
- Måleområde -4... +1832°F
- Opløsning 1 °F
- Nøjagtighed ± (2,5 % v.MW.+5 cifre)
- Oscilloskop specifikationer
- Antal kanaler: 1
- Målefunktioner periode, frekvens, peak-peak, MAX, MIN, effektiv værdi
- Samplingrate 48 MSA/s.
- Indgangsimpedans 1 M Ω
- Prøvesonde-faktorer X1, X10
- Maks. Indgangsspænding 150 V.
- Indstillelig samplingrate 1,5 Sa/s ... 48 MSA/s.
- Tidsbasis 100 ns/div... 20 s/div
- Nøjagtighed 20 ppm
- Vertikal følsomhed 20 mV/div... 10 V/div
- Stigetid 10 ns
- DC Gain nøjagtighed ±3 %
- Generelle specifikationer
- Display type LCD
- Displaystørrelse 2,76 tommer
- Målefrekvens: 3 Hz
- Hukommelsesmedium intern hukommelse
- Hukommelseskapacitet 15 MB
- Lagringsinformationer screenshot ved et tryk på en knap

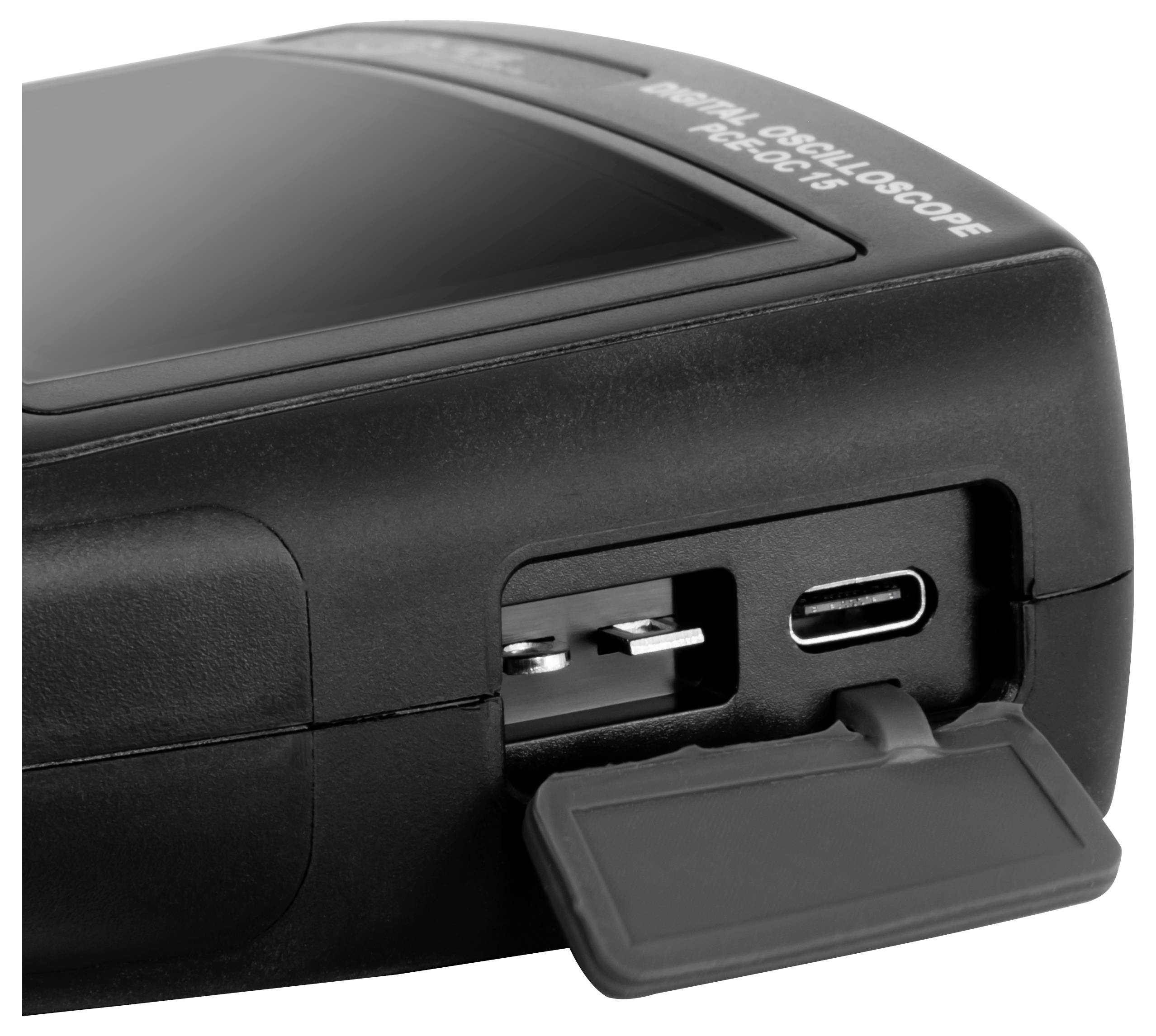

- INTERFACE USB-C, BNC
- Automatisk frakobling fra...indtil 15... 120 min.
- Automatisk frakobling kan deaktiveres Ja
- Sikkerhedsstandard Cat III 600 V, Cat II 1000 V
- Sikring(er) finsikring 10 A.
- Triggerindgang tilstand: Auto, Normal, Single, flanke: Stigende, faldende
- Menusprog engelsk (US), kinesisk, engelsk (GB)
- Beskyttelsesklasse (enhed) IP20
- Spændingsforsyning 100... 240 V AC | 50/60 Hz
- Vægt 352 g
- Driftsbetingelser 0... 40 °C, 0 ... 75 % RF
- Opbevaringsbetingelser -20... 60 °C, 0 ... 80 % RF
- Batteri/batteri 1 x 3,7 V 18650 , litium
- Kapacitet 2000 mAh
- Dimensioner ( L x B x H) 175 x 90 x 40 mm
- Måleområde V/DC min.
100 V
- Produkttype
Hånd-multimeter
- Måleområde V/DC max.
999.9 V
- Måleområde V/AC min.
100 V
- Måleområde V/AC max.
750 V
- Måleområde A/DC min.
100 A
- Måleområde A/DC max.
9.999 A
- Måleområde A/AC min.
1 A
- Måleområde A/AC max.
9.999 A
- Måleområde modstand
10 ... 99,99 MΩ
- Måleområde kapacitet
10 ... 99,99 mF
- Måleområde frekvens
100 ... 999,9 kHz
- temperatur
1000 °C
- Måletype
True RMS
- Spændingsforsyning
240 V/AC
- H
40 mm
- Bredde
90 mm
- L
175 mm
- Vægt
352 g
Fabriksstandard
- Spændingsmåling
AC
DC
- Strømmåling
AC
DC
- Type
PCE-OC 15
- Visning
digital
- Dim.
(L x B x H) 175 x 90 x 40 mm
- Måleområde temperatur (max.)
1000 °C
- Måleområde temperatur (min.)
-20 °C
- Målefrekvens
1000 Hz
- Specifikationer
Datalogger
inkl. testkabel
- Interfaces
USB
BNC
Dokumenter og downloads
Datablad
Datablad 3369090 PCE Instruments PCE-OC 15 Hånd-multimeter digital Datalogger, inkl. testkabel
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3369090 PCE Instruments PCE-OC 15 Hånd-multimeter digital Datalogger, inkl. testkabel
Beskrivelse

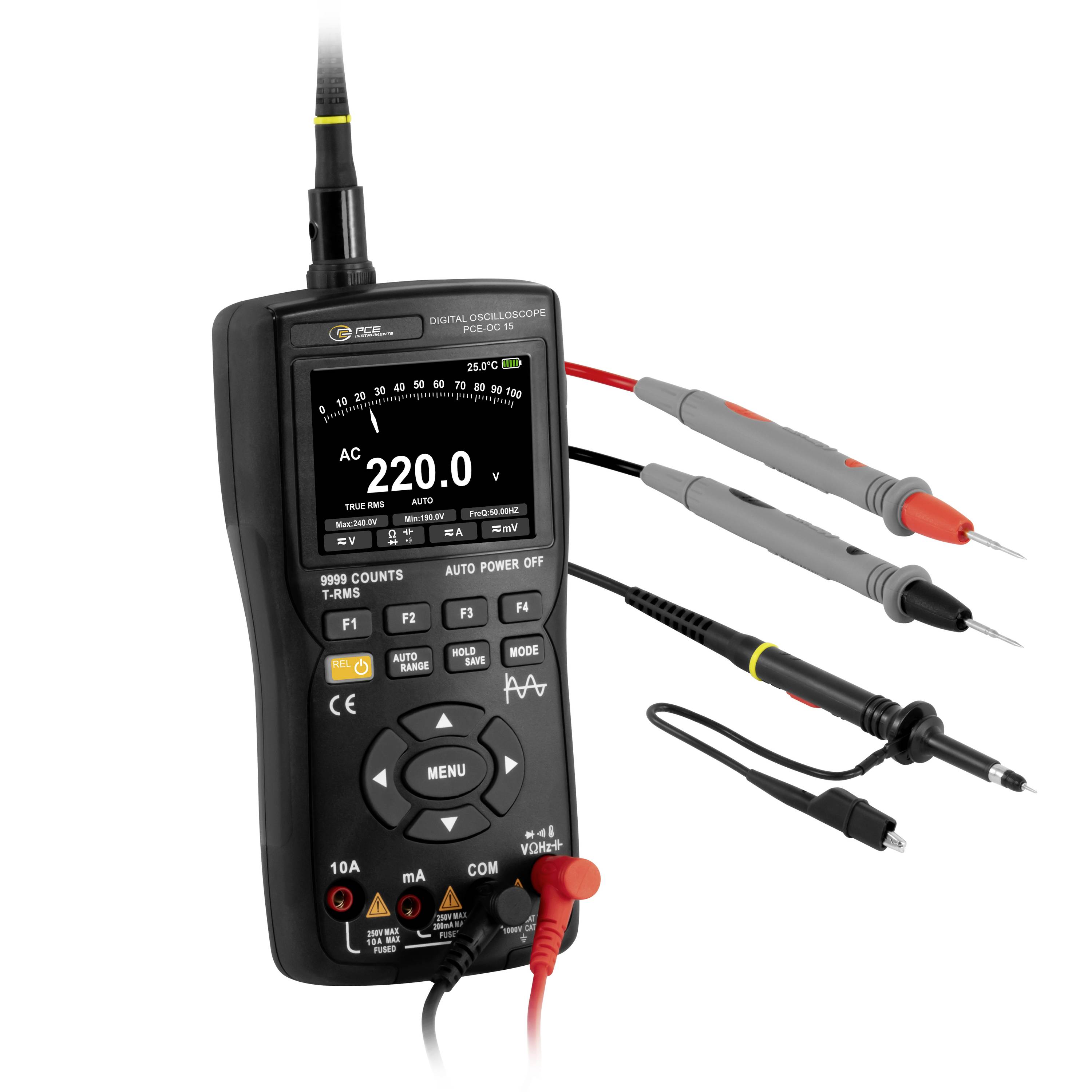

Multimeteret er udviklet til praktisk og mobilt brug og kan med sine mange målefunktioner anvendes universelt. Vores multimeter måler pålideligt spænding, strøm, frekvens, modstand, temperatur, kapacitet og tilbyder en diode- og gennemgangstest. Mode-knappen muliggør et enkelt skift mellem digitalt multimeter og multimeter / TRMS multimeter-tilstand. Med en båndbredde på 10 MHz og en hurtig afsøgningshastighed på 48 MSA/s sikrer den en præcis og hurtig indsamling af data.
Enheden understøtter lagring af bølgeformdata, som kan eksporteres som billeder og overføres til en PC. En LED-baggrundsbelysning med indstillelig lysstyrke og indkoblingstid samt multifunktionsknapper gør betjeningen lettere for brugeren. Med et genopladeligt batteri af type-C-interface og en lang standby-tid er multimeteret ideal til lange arbejdstider, mens måleværdierne opdateres tre gange i sekundet, så du altid får aktuelle data. Hånd-multimeteret er en ideel ledsager til serviceteknikeren på stedet eller i ethvert el-værksted.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Enheden understøtter lagring af bølgeformdata, som kan eksporteres som billeder og overføres til en PC. En LED-baggrundsbelysning med indstillelig lysstyrke og indkoblingstid samt multifunktionsknapper gør betjeningen lettere for brugeren. Med et genopladeligt batteri af type-C-interface og en lang standby-tid er multimeteret ideal til lange arbejdstider, mens måleværdierne opdateres tre gange i sekundet, så du altid får aktuelle data. Hånd-multimeteret er en ideel ledsager til serviceteknikeren på stedet eller i ethvert el-værksted.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- Auto-valg af måleområde

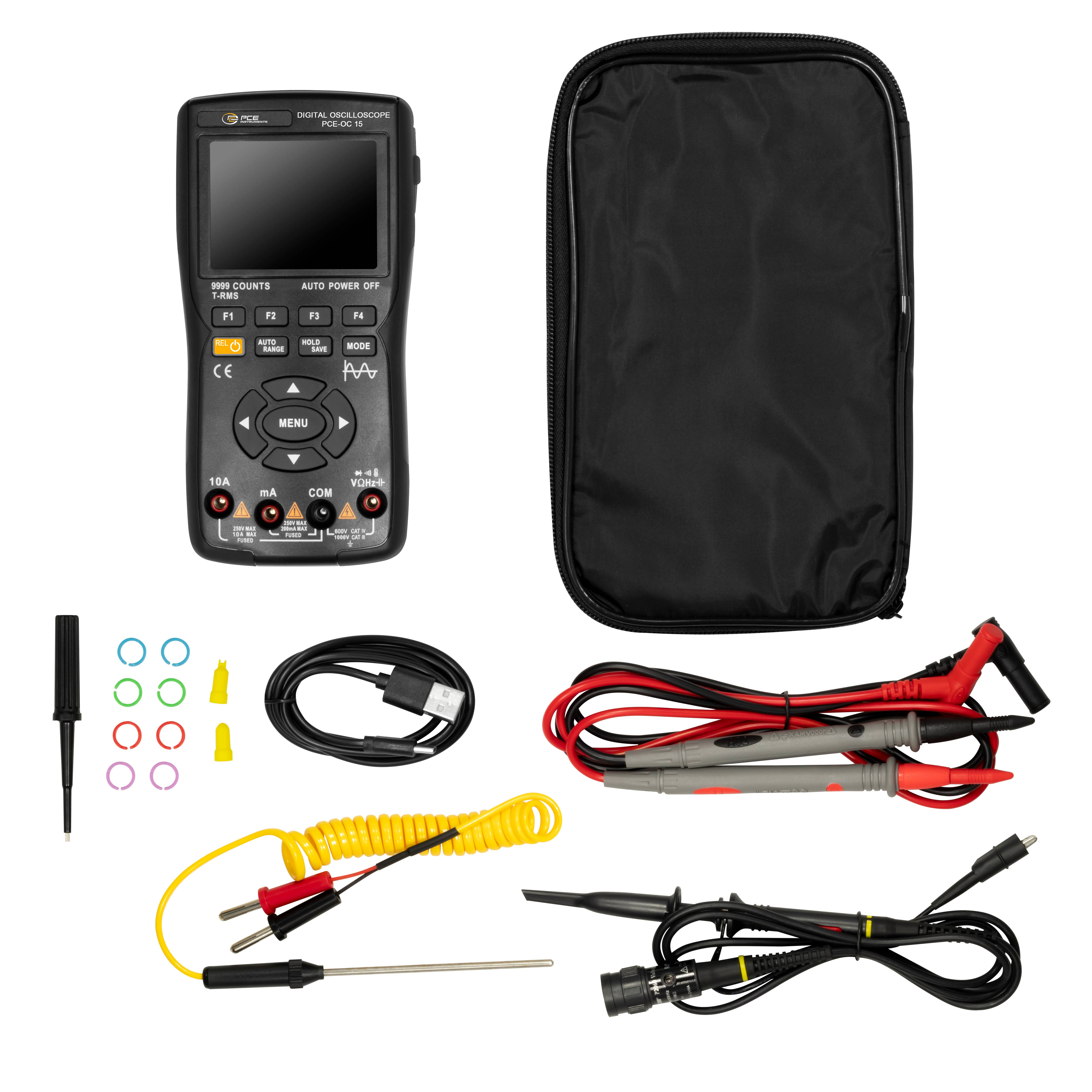

Inkluderet i leveringen
- 1 PCE-15

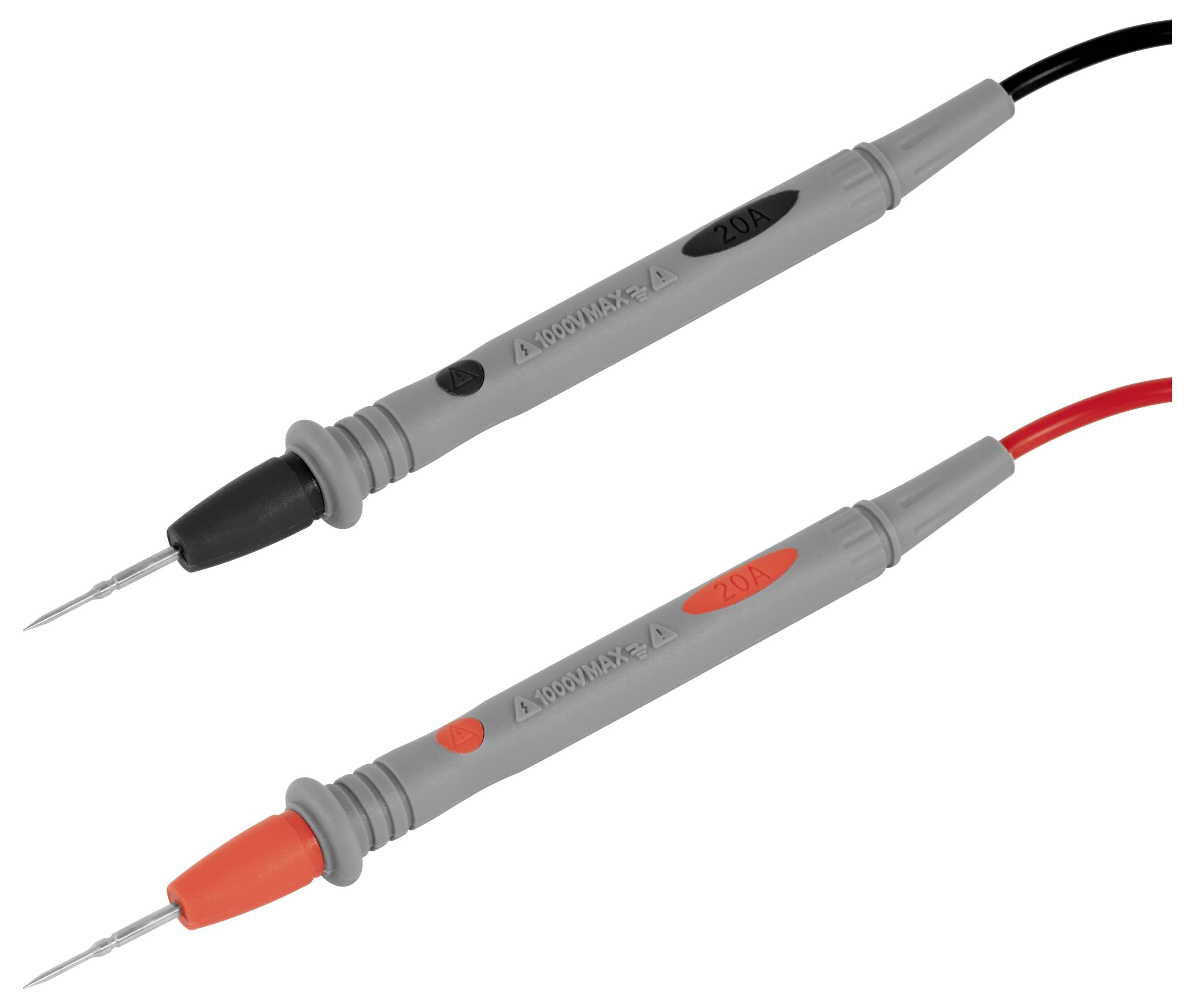

- 1 x måleledningssæt

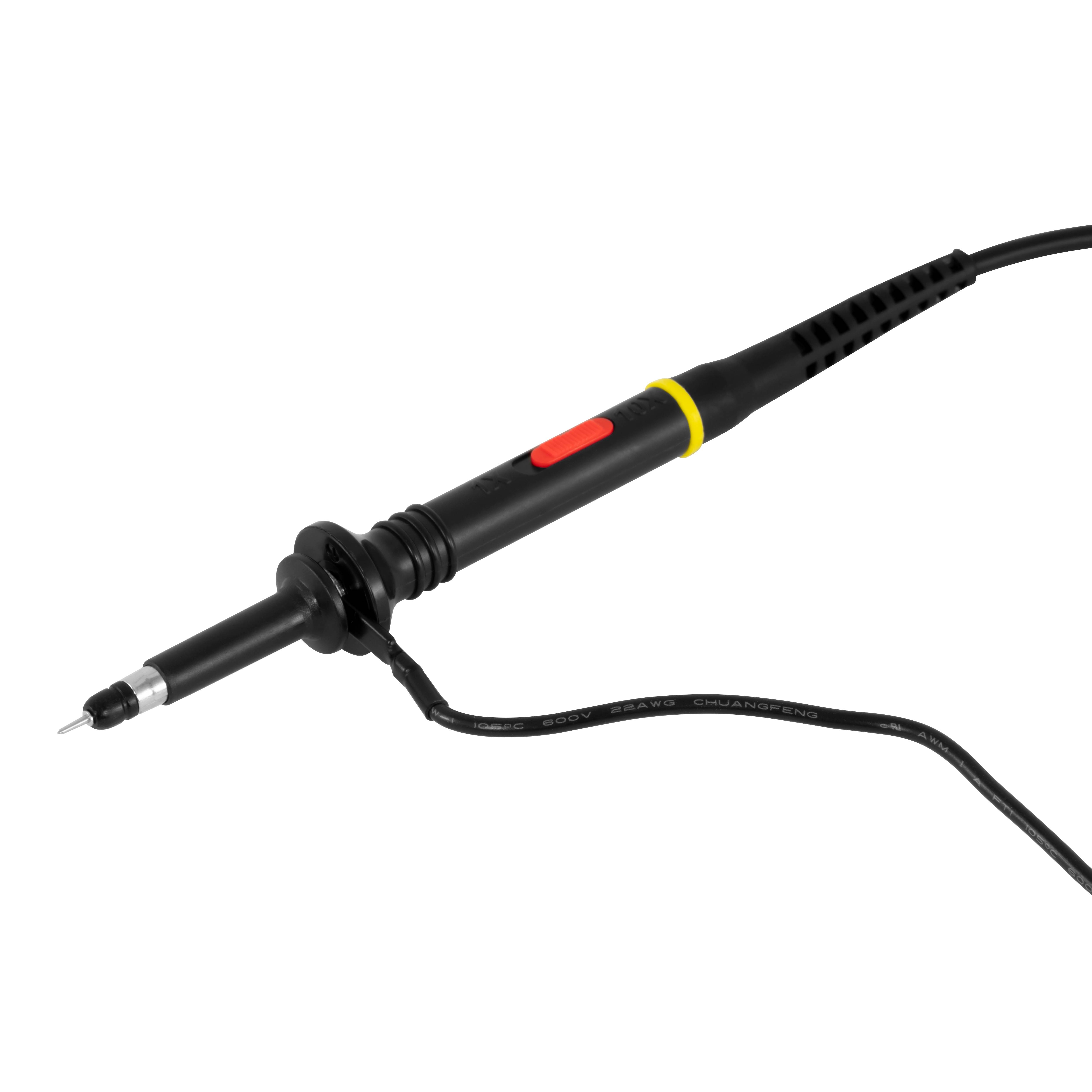

- 1 x multimeter / TRMS multimeter - måleprobe
- 1 x temperaturføler
- 1 x USB-C kabel
- 1 x brugsanvisning
- 1 x tilbehør probe
