PCE Instruments PCE-LES 308UV-365-ICA LED-stroboskop Antal LEDer: 8 stk Sort lys (UV)
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Stroboskoper
- 8 UVA højeffekt-LED'er
- Lysfarve: 365... 370 nm
- Blitzfrekvens kan indstilles i FPM og Hz
- Intensitet: 1731 μW/cm² ved 30 cm
- Digital impulsbreddemodulation
- Faseforskydning: 360 °... + 360 °
- Hurtig indstilling med x2 og pp. 2 taster
- Intuitive kontrolknapper og overskueligt display
- Lommestørrelse
- Ekstern trigger-indgang og -udgang
- Rutemåling
- Slowmotion-tilstand
- Inkl. ISO-Kalibreringscertifikat
Tekniske specifikationer
- Frekvens
- Måleområde 60... 9999,99 FPM
- Opløsning 0,01 FPM
- Nøjagtighed ±0,003 % af indstillingen eller ±1 LSD
- Frekvens
- Måleområde 10000... 300000 FPM
- Opløsning 0,1 FPM
- Nøjagtighed ±0,003 % af indstillingen eller ±1 LSD
- Frekvens
- Måleområde 1... 5000 Hz
- Opløsning 0,01 Hz
- Nøjagtighed ±0,003 % af indstillingen eller ±1 LSD
- Generelle specifikationer
- Display type LC-farvedisplay
- Displaystørrelse 2,8 tommer
- Hukommelsesmedium intern hukommelse
- Driftstid 4,5 timer
- Driftstid ekstrainformation ved blitzfrekvens 100 Hz, 1 %, displaylysstyrke 70 %
- Automatisk slukning fra ... til 2... 10 min.
- Automatisk frakobling kan deaktiveres Ja
- Lysstyrke 2943 μW/cm2 @ 20 cm @ 1000 Hz, 1 %,1731 μW/cm2 @ 30 cm @ 1000 Hz, 1 %,1045 μW/cm2 @ 50 cm @ 1000 Hz, 1 %
- Lysfarve UV-lys (365... 370 nm)
- Faseforskydning -360... 360 °
- Pulsbredde 0,01 … 1 % af impulsvarighed,opløsning: 0,01 %,,0,01° … 3,60° af 360°,opløsning: 0,01°,
- Triggerindgang: Tilladt indgang: NPN-signal, 24 V DC, sensorforsyning: 24 V / 100 mA til eksterne sensorer,udgang: Open-drain-udgang, op til 24 V, 50 mA
- Rutemåling op til 15 ruter, 10 maskiner pr. rute, 5 punkter pr. maskine
- Menusprog tyrkisk, engelsk (US), polsk, spansk, tysk, kinesisk, russisk, fransk, italiensk, hollandsk
- Beskyttelsesklasse (enhed) IP52
- Spændingsforsyning: 5 V/DC / 2 A
- Batteri/batteri 1 x 7,4 V intern, litium-ion-batteri
- Kapacitet 2200 mAh
- Driftsbetingelser: -20... 60 °C , 35... 85 % RF
- Opbevaringsbetingelser -20... 60 °C , 35... 85 % RF
- Dimensioner ( L x B x H) 165 x 90 x 35 mm
- Vægt 284 g
- Driftsspænding (detaljer)
5 V/DC
- Produkttype
LED-stroboskop
- Lysfarve
Sort lys (UV)
- Dim.
(L x B x H) 165 x 90 x 35 mm
- Vægt
284 g
- LEDer
8 stk
- Blitz-frekvens
300000 Blitz/minut
- Bredde
90 mm
- H
35 mm
- L
165 mm
Dokumenter og downloads
Datablad
Datablad 3812874 PCE Instruments PCE-LES 308UV-365-ICA LED-stroboskop Antal LEDer: 8 stk Sort lys (UV)
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3812874 PCE Instruments PCE-LES 308UV-365-ICA LED-stroboskop Antal LEDer: 8 stk Sort lys (UV)
Beskrivelse

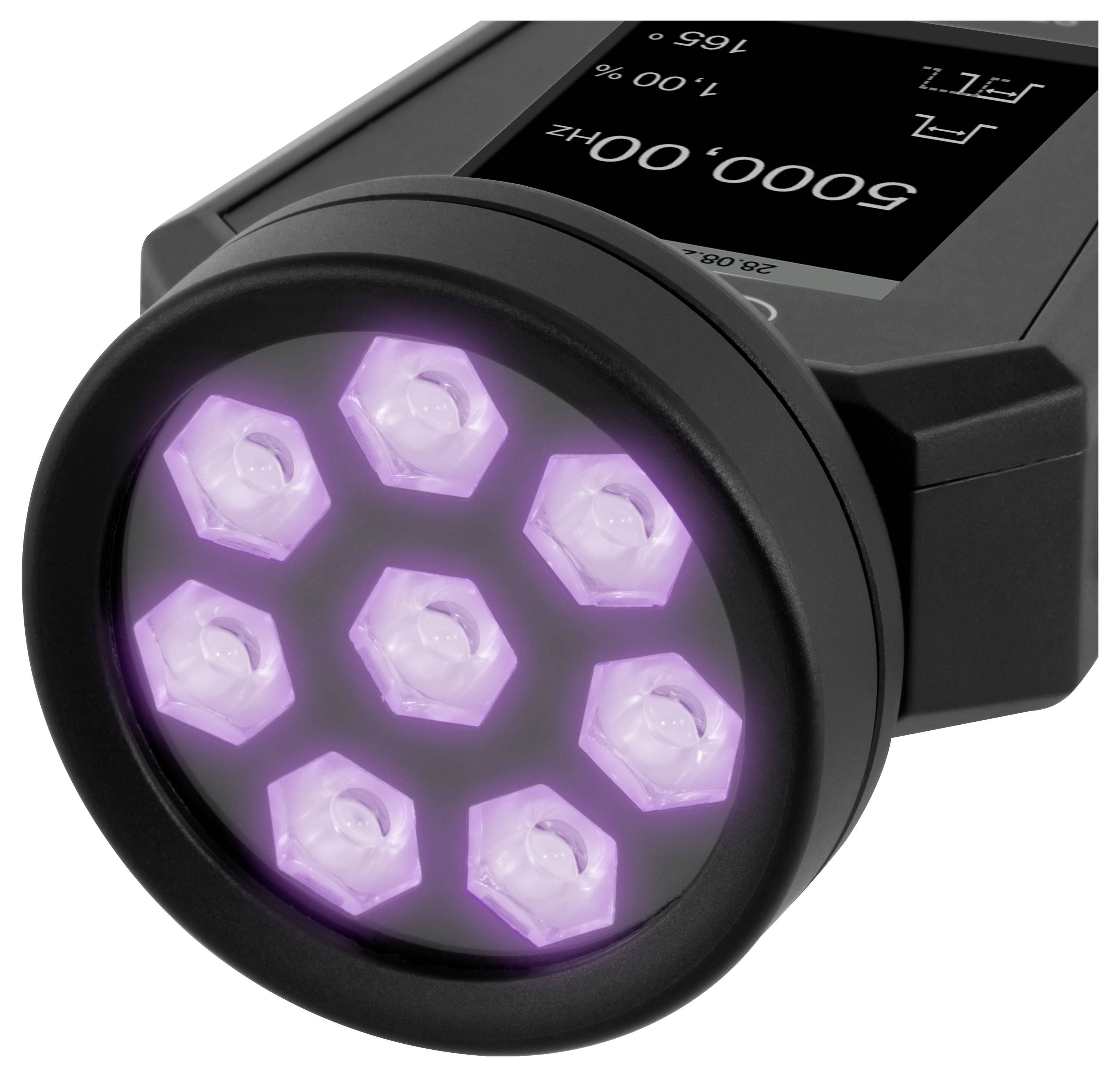

Bevægelsesanalysen af roterende maskiner er med vores stroboskop hurtig og nem. UV-stroboskop er udstyret med 8 UVA højtydende LED'er, der tilsammen giver en lysintensitet på 1731 μW/cm² ved 30 cm afstand. Med stroboskop kan du indstille blitzfrekvensen både i FPM og Hz. Stroboskop er lommestørrelse og via batteriet også uafhængig af strøm.

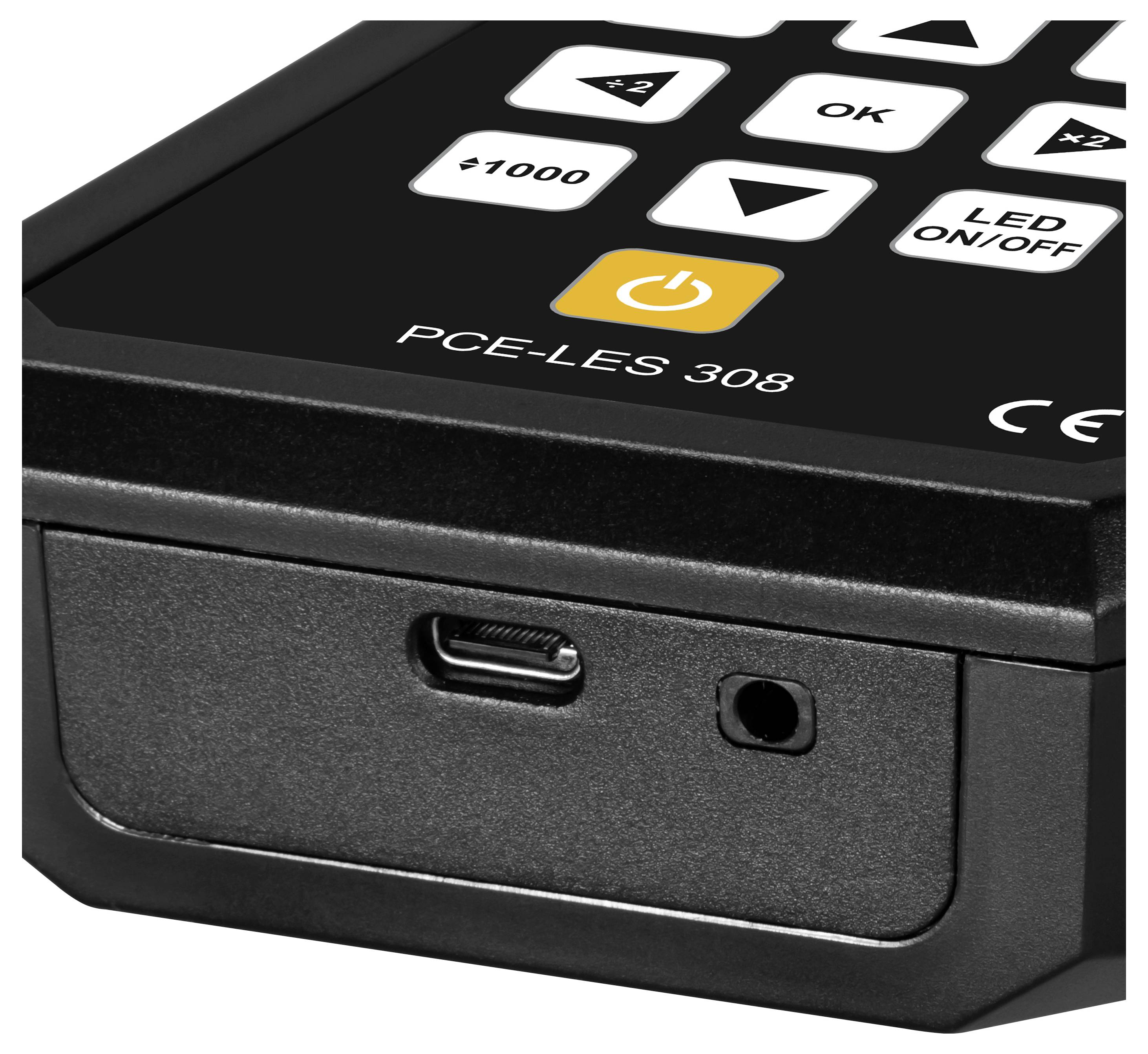

Den intuitive betjening af UV-stroboskop sker via de 10 taster med hurtig tilpasning. Faseforskydningen muliggør en variabel forskydning af observationspunktet. Med impulsbredden kan varigheden og dermed også støtteintensiteten indstilles til den indstillede billedfrekvens. I indstillingsmenuen kan displaylysstyrken samt en frakobling af displayet vælges efter inaktiv tid, hvilket giver was en forlængelse af batteriets levetid. Stroboskop leveres med USB-C ladekabel i en servicetaske.
Hvis indgangs-triggerfunktionen er aktiveret, synkroniserer apparatet blitzfrekvensen for LED'erne (eller med output-triggersignalet) ved hjælp af det medfølgende indgangs-triggersignal. Der kan vælges en stigende eller faldende flanke af det signal, der skal synkroniseres. Ved udgangs-triggertilstand genererer UV-stroboskop et PWM-signal med den valgte frekvens, det valgte tastforhold og den valgte faseforskydning.

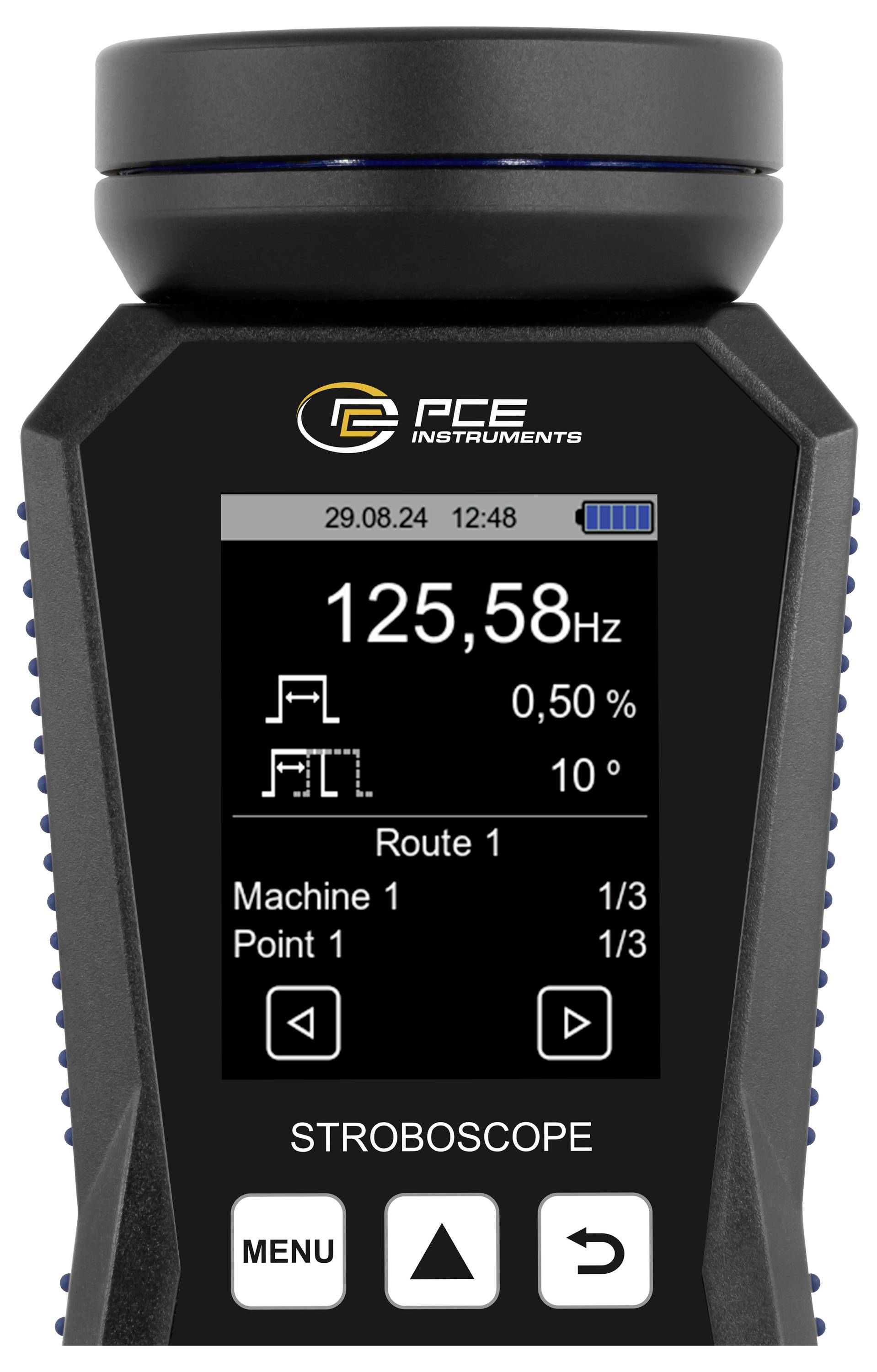

Rutemålingstilstanden gør det muligt at bruge en række foruddefinerede indstillinger for frekvens, tastforhold og faseskift og navigere fra et punkt til det næste uden at skulle indstille værdierne manuelt på hvert punkt. Apparatet gør det muligt at gemme op til 15 ruter med maksimalt 10 maskiner pr. rute og maksimalt 5 punkter pr. maskine.
UV-stroboskoper er uundværlige værktøjer til overvågning og inspektion af produktionsanlæg, f.eks. inden for tryk- og tekstilindustrien. Men også til generelle vedligeholdelses- og inspektionsopgaver på alle industrielle områder. De muliggør også berøringsfri hastigheds- og svingningsmåling: Stemmer blinkfrekvensen på stroboskopet overens med bevægelsesfrekvensen, vises måleobjektet stående.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Den intuitive betjening af UV-stroboskop sker via de 10 taster med hurtig tilpasning. Faseforskydningen muliggør en variabel forskydning af observationspunktet. Med impulsbredden kan varigheden og dermed også støtteintensiteten indstilles til den indstillede billedfrekvens. I indstillingsmenuen kan displaylysstyrken samt en frakobling af displayet vælges efter inaktiv tid, hvilket giver was en forlængelse af batteriets levetid. Stroboskop leveres med USB-C ladekabel i en servicetaske.
Hvis indgangs-triggerfunktionen er aktiveret, synkroniserer apparatet blitzfrekvensen for LED'erne (eller med output-triggersignalet) ved hjælp af det medfølgende indgangs-triggersignal. Der kan vælges en stigende eller faldende flanke af det signal, der skal synkroniseres. Ved udgangs-triggertilstand genererer UV-stroboskop et PWM-signal med den valgte frekvens, det valgte tastforhold og den valgte faseforskydning.
Rutemålingstilstanden gør det muligt at bruge en række foruddefinerede indstillinger for frekvens, tastforhold og faseskift og navigere fra et punkt til det næste uden at skulle indstille værdierne manuelt på hvert punkt. Apparatet gør det muligt at gemme op til 15 ruter med maksimalt 10 maskiner pr. rute og maksimalt 5 punkter pr. maskine.
UV-stroboskoper er uundværlige værktøjer til overvågning og inspektion af produktionsanlæg, f.eks. inden for tryk- og tekstilindustrien. Men også til generelle vedligeholdelses- og inspektionsopgaver på alle industrielle områder. De muliggør også berøringsfri hastigheds- og svingningsmåling: Stemmer blinkfrekvensen på stroboskopet overens med bevægelsesfrekvensen, vises måleobjektet stående.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

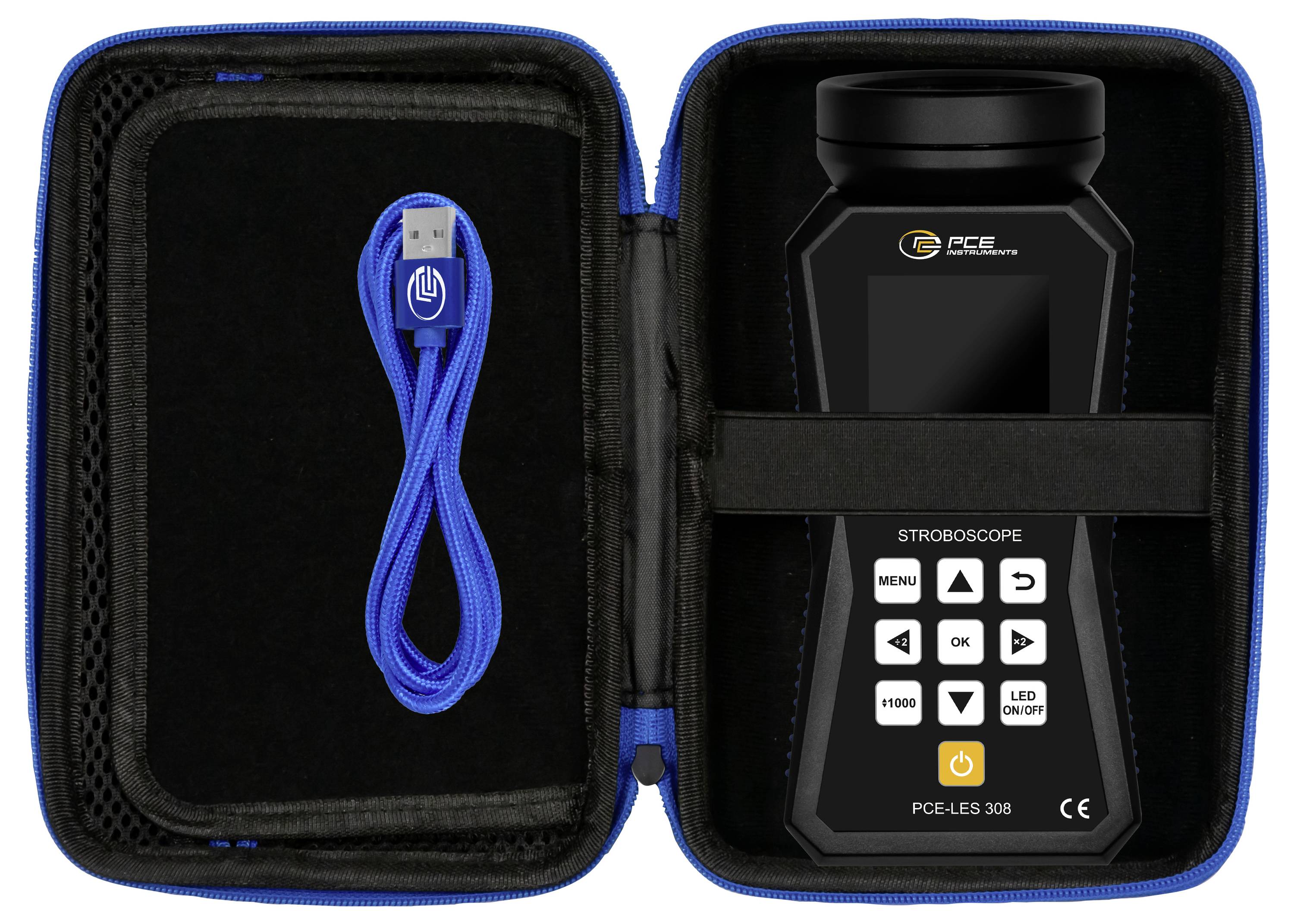

Inkluderet i leveringen
- 1 PCE-LES 308 365
- 1 x USB-C kabel
- 1 x Quick Start Guide
- 1 x servicetaske

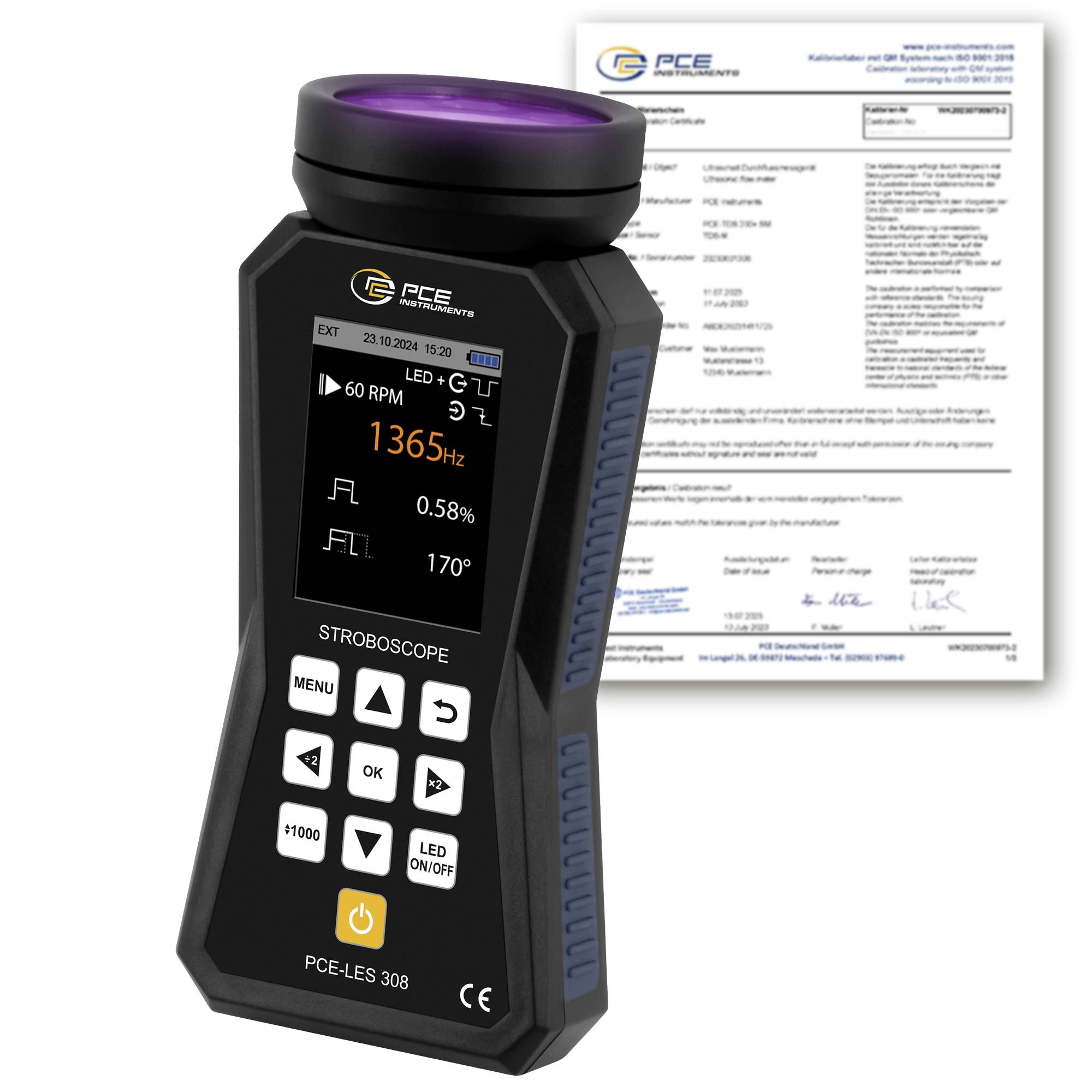

- 1 x ISO-kalibreringscertifikat
