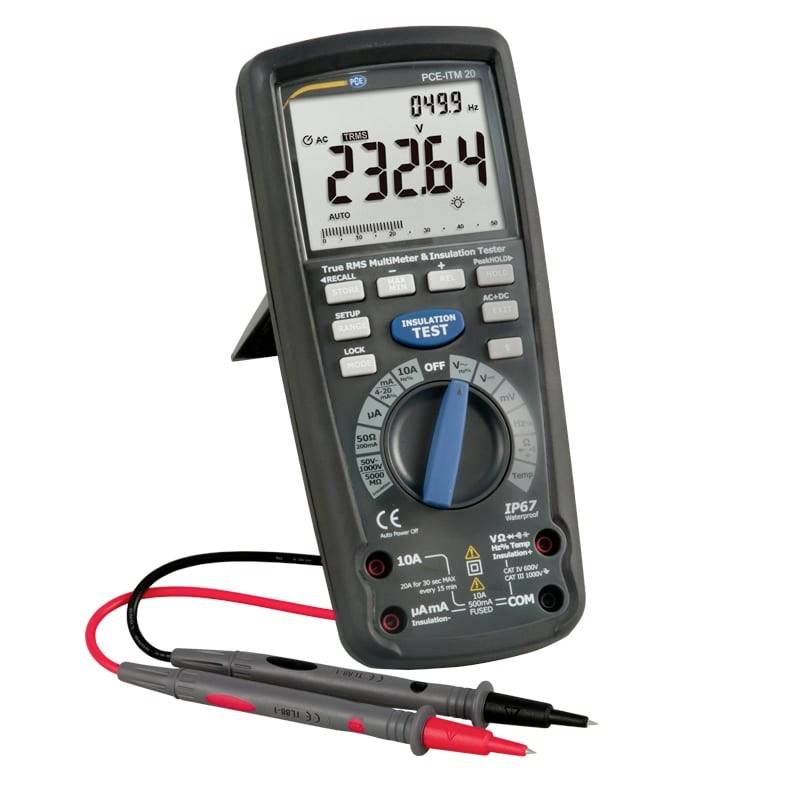

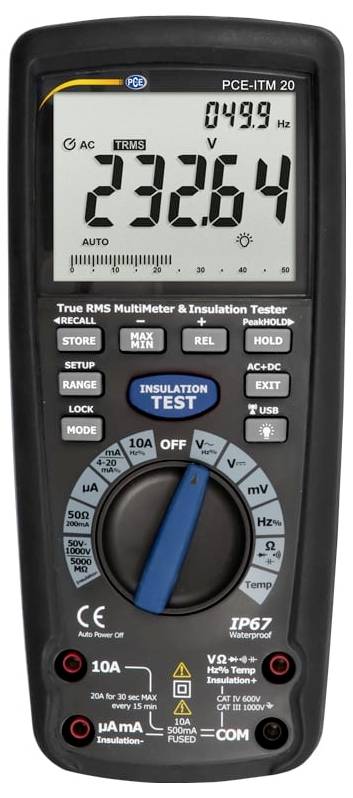

PCE Instruments PCE-ITM 20 Hånd-multimeter digital Vandtæt (IP67) CAT IV 600 V
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
37 stk.
Antal
Total (2.632,00 kr. / stk.r)
2.632,00 kr.
ekskl. moms
Gratis fragt
30 dages returret
Højdepunkter og detaljer
Amperemeter PCE-ITM 20
- Automatisk områdevalg
- Kapacitetsmåling
- Integreret isolationstester

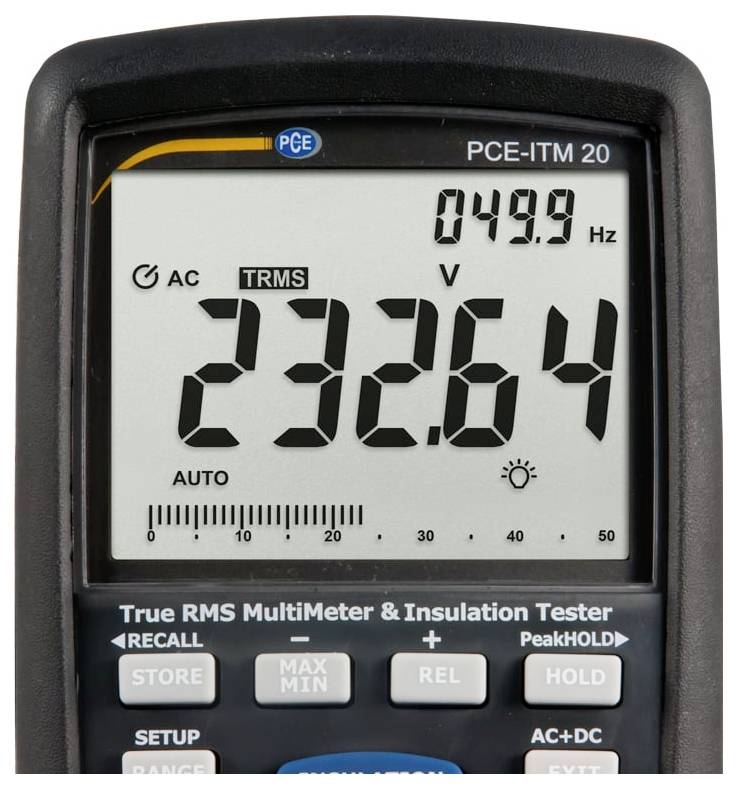

- Stort LCD-display
- Baggrundsbelysning
- intern hukommelse
- Hold-funktion
- I HENHOLD TIL IEC 1010, CAT III 1000 V, CAT IV 600 V.
- Frekvensmåling
Tekniske specifikationer
- Isolationstester prøvespænding / teststrøm Måleområde Opløsning Nøjagtighed 50 V 1 mA @ 50 kΩ 0,01 ... 5 MΩ 0,0001 MΩ ± (4 % + 20 cifre) 5 ... 50 MΩ 0,001 MΩ ± (4 % + 20 cifre) 50 ... 500 MΩ 0,01 MΩ ± (4 % + 20 cifre) 500 ... 1000 mΩ 0,1 MΩ ikke specificeret 125 V / 1 mA @ 125 kΩ 0,01 ... 5 MΩ 0,001 MΩ ± (2 % + 20 cifre) 5/97 50 MΩ 0,001 MΩ ± (2 % + 20 cifre) 50 ... 500 MΩ 0,01 MΩ ± (3 % + 20 cifre) 500/97 5000 MΩ 0,1 MΩ ± (4 % + 20 cifre) 250 V / 1 mA @ 250 kΩ 0,01 ... 5 MΩ 0,0001 MΩ ± (2 % + 20 cifre) 5 ... 50 MΩ 0,001 MΩ ± (2 % + 20 cifre) 50 ... 500 MΩ 0,01 MΩ ± (3 % + 20 cifre) 500 ... 5000 MΩ 0,1 MΩ ± (4 % + 20 cifre) 500 V / 1 mA @ 500 kΩ 0,01 ... 5 MΩ 0,0001 MΩ ± (2 % + 20 cifre) 5 ... 50 MΩ 0,001 MΩ ± (2 % + 20 cifre) 50 ... 500 MΩ 0,01 MΩ ± (3 % + 20 cifre) 500 ... 5000 MΩ 0,1 MΩ ± (4 % + 20 cifre) 1000 V / 1 mA @ 1000 kΩ 0,01 ... 5 MΩ 0,0001 MΩ ± (2 % + 20 cifre) 5 ... 50 MΩ 0,001 MΩ ± (2 % + 20 cifre) 50 ... 500 MΩ 0,01 MΩ ± (3 % + 20 cifre) 500 ... 5000 MΩ 0,1 MΩ ± (4 % + 20 cifre) Kortslutningsstrøm 1,5 mA Multimeter Måleområde opløsning nøjagtighed målestørrelse 50 mV 0,001 mV ± (0,06 %+ 20 ciffer) Jævnspænding 500 mV 0,01 mV ± (0,06 %+ 6 ciffer) 5 V 0,0001 V ± (0,06 % + 4 cifre) 50 V 0,001 V ± (0,06 % + 4 cifre) 500 V 0,01 V ± (0,06 % + 4 cifre) 1000 V 0,1 V ± (0,1 % + 3 cifre) Vekselspænding 50 mV 0,001 mV ± (1 % + 50 ciffer) AC + DC 500 mV 0,01 mV ± (1 % + 50 cifre) 50 1000 Hz 5 V 0,0001 V ± (1 % + 30 cifre) 50 V 0,001 V ± (1 % + 30 cifre) 500 V 0,01 V ± (1 % + 30 cifre) 1000 V 0,1 V ± (1 % + 30 cifre) Den angivne nøjagtighed gælder for vekselspænding til 5... 100 % af måleområdet Jævnstrøms måleområde, opløsning nøjagtighed 500 µA 0,01 µA ± (0,5 % + 3 digit) 5000 µA 0,1 µA ± (0,5 % + 3 digit) 50 mA 0,001 mA ± (0,5 % + 3 digit) 500 mA 0,01 A ± (0,5 % + 3 digit) 10 A 0,001 A ± (0,5 % + 3 digit) Vekselstrøm 500 µA 0,01 µA ± (1% + 30 digit) AC + DC 5000 µA 0,1 µA ± (1% + 30 digit) 50 ...... 1000 Hz 50 mA 0,001 mA ± (1% + 30 cifre) 500 mA 0,01 A ± (1% + 30 cifre) 10 A 0,001 A ± (1% + 30 cifre) Den angivne nøjagtighed gælder ved vekselstrøm til 5 ... 100 % af måleområdet Modstand måleområde opløsning nøjagtighed 50 Ω 0,01 Ω ± (0,2 % + 20 digit) 500 Ω 0,1 Ω ± (0,1 % + 10 digit) 5 kΩ 0,0001 kΩ ± (0,1 % + 3 digit) 50 kΩ ± 0,001 kΩ (0,1 % + 3 digit) 500 kΩ 0,01 kΩ ± (0,1 % + 3 digit) 5 MΩ 0,001 MΩ ± (1 % + 10 cifre) 50M Ω 0,001 MΩ ± (1,5 % + 50 cifre) Kapacitet 50 nF 0,001 nF ± (1,5 % + 50 digit) 50 nF 0,01 nF ± (1,5 % + 10 digit) 500 nF 0,1 nF ± (1,5 % + 10 digit) 5 µF 0,001µF ± (1,5 % + 5 bit) 50 µF 0,01 µF ± (1,5 % + 5 digit) 500 µF 0,1µF ± (1,5 % + 5 digit) 5 MF 0,001 MF ± (3 % + 30 digit) 10 MF 0,01 MF ± (3 % + 30 digit) Frekvens 50 Hz 0,001 Hz ± (0,02 % + 3 digit) (elektronik) 500 Hz 0,01 Hz ± (0,02 % + 3 digit) 5 kHz 0,0001 kHz ± (0,02 % + 3 digit) 50 kHz ± 0,001 kHz (0,02 % + 3 digit) 500 kHz 0,01 kHz ± (0,02 % + 3 cifre) 5 MHz 0,0001 MHz ± (0,02 % + 3 cifre) 50 MHz 0,001 MHz ± (0,02 % + 3 cifre) 100 MHz 0,01 MHz ikke specificeret Følsomhed: 0,8 V RMS min @ 20% ... 80 % Duty Cylce< 100 kHz 5 V RMS min @ 20 % ... 80 % > 100 kHz Måleområde opløsning nøjagtighed frekvens (el) 40 Hz ... 10 kHz 0,01 1 Hz ... ± (0,1 %) 0,001 kHz Duty cycle 0,1 ... 99,9 % 0,01 % ± (1,2 % + 2 cifre) Pulsbredde 100 µs ... 100 ms Frekvens: 5 Hz ... 150 kHz Temperarur - 58... 2462 °F 0,1 °F ± (0,5 % + 7 °F) TYPE K. Termoelement -50... 13350 °C 0,1 °C ± (0,5 % + 3,5 °C) 4... 20 mA % -25... 125 % 0,01 % ± 50 digit Modstand 50 Ω område 50 Ω 0,001 Ω ± (1 % + 20 digit) 500 Ω 0,01 Ω ± (1 % + 20 cifre) Tomgangsspænding 5 V Overbelastningsbeskyttelse 250 V. Generelt via isolations-multimeteret Hukommelse 9999 hukommelsespladser Hus i dobbeltform, IP67 (vand- og støvtæt) Faldtest 2 m. Diodetest Teststrøm: 0,9 mA/DC Tomgangsspænding 2,8 mA Gennemgangstest Akustisk signal ved modstand< 35 Ω / teststrøm< 0,35 mA Registrering af spidsværdi > 1 ms Temperatursensor termoelement type K Indgangsimpedans jævnspænding: > 10 MΩ Vekselspænding: > 9 MΩ AC kobling TRMS Båndbredde vekselspænding 50 Hz... 1 kHz crest Faktor< 3 ved 500 V < 1,5 ved 1000 V. Display 50000 digit LCD-belyst med søjlevisning Automatisk slukning efter 15 minutters målerate / opdatering Display 10 Hz Spændingsforsyning 6 x 1,5 V AA-batteri Sikringer mA,µA: 0,5 A / 1000 V. Keramik flink A: 10 A / 1000 V keramik flink Driftsbetingelser 5... 40 °C / maks. 80 % RF Opbevaringsbetingelser -20... 60 °C / maks. 80 % RF Driftshøjde maks. 2000 m. Vægt ca. 720 g Mål 220 x 95 x 50 mm Sikkerhed EN61010-1 IEC 61010-1 del 2 (2001) Cat IV 600 V, Cat III 1000 V UL 61010-1 del 2 (2004) CAN/CSA C22.2 No 6110-1 del 2 (2004) UL 610B-2-031 del 1 (2003)
- Produkttype
Hånd-multimeter
- Måleområde A/AC min.
0 µA
- Måleområde A/AC max.
500 µA
- Basisnøjagtighed ±
1 %
- H
50 mm
- Bredde
95 mm
- L
220 mm
- Vægt
720 g
Fabriksstandard
- Målekategori
CAT IV 600 V
- Strømmåling
AC
- Type
PCE-ITM 20
- Visning
digital
- Dim.
(L x B x H) 220 x 95 x 50 mm
- Specifikationer
Vandtæt (IP67)
Dokumenter og downloads
Datablad
Datablad 2452487 PCE Instruments PCE-ITM 20 Hånd-multimeter digital Vandtæt (IP67) CAT IV 600 V
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2452487 PCE Instruments PCE-ITM 20 Hånd-multimeter digital Vandtæt (IP67) CAT IV 600 V
Beskrivelse
Amperemeter PCE-ITM 20 isolations-multimeteret er et multimeter og isolationstester i et måleapparat / prøvespænding op til 1000 V / stort LCD-display / temperaturmåling / frekvensmåling / intern hukommelse / Cat IV 600 V / IP67 dette isolations-multimeter PCE-ITM 20 forbinder et alsidigt udstyret isolations-multimeter med en isolationstester. Ud over de normale målestørrelser som spænding, strøm og modstand er dette isolationsmultimeter også udstyret med en frekvens- og kapacitetsmåling. Via et medfølgende termoelement kan temperaturmålingen også gennemføres. Automatisk valg af område (auto-range) giver mulighed for hurtigt og sikkert arbejde med isolations-multimeteret, mens det store LCD-display med baggrundsbelysning sikrer en god læsbarhed. Isolations-multimeteret er det integrerede isolationstester. Med testspændinger på op til 1000 V måles isolationsmodstande på op til 5000 MΩ (5 GΩ). Ligeledes kan isolationsmultimeteret også måle PI'en og VÆRDIEN direkte. Ved hjælp af isolations-multimeteret er det hurtigt muligt at træffe afgørelse om isolationsværdien af testobjektet. Derudover har dette isolationsmultimeter et internt lager. På den måde har du mulighed for endnu en gang at hente og afskrive de gemte måleværdier til efterfølgende analyse på displayet.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Inkluderet i leveringen
- 1 x amperemeter PCE-ITM 20
- 1 sæt måleledninger
- 1 x krokodillenæb med ledning
- 1 x adapter til termoelementer
- 1 x termoelement type K
- 6 x 1,5 V AA-batterier
- 1 x brugsanvisning
