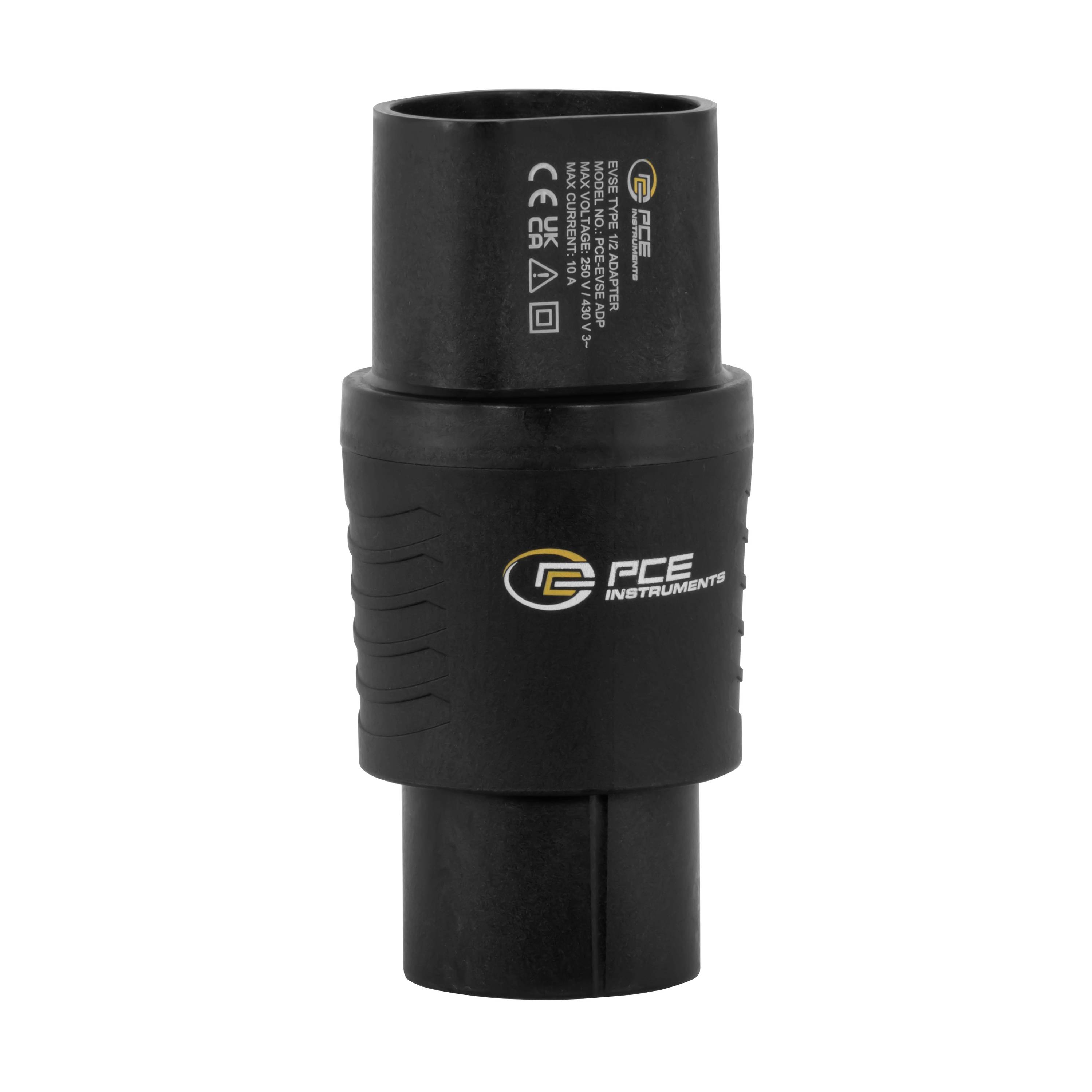

PCE Instruments PCE-EVSE ADP eMobility tilbehør Type 2 Antal forbindelser 1 x
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- Testfunktioner
- PE for-test: Ja, med kapacitiv elektrode
- PP Simulation: Åben, 13 A, 20 A, 32 A, 63 A.
- CP STATUS: A, B, C, D.
- CP FEJL: "E" E.
- PE-fejl / jordingsfejl: Ja
- Generelle specifikationer
- TILSLUTNINGER: L1, L2, L3, N, PE
- Tilslutninger ekstra oplysninger:
- Maks. 230 V (1-fase) / 430V (3-faser) ; 50 / 60 Hz
- 10A / 250 V.

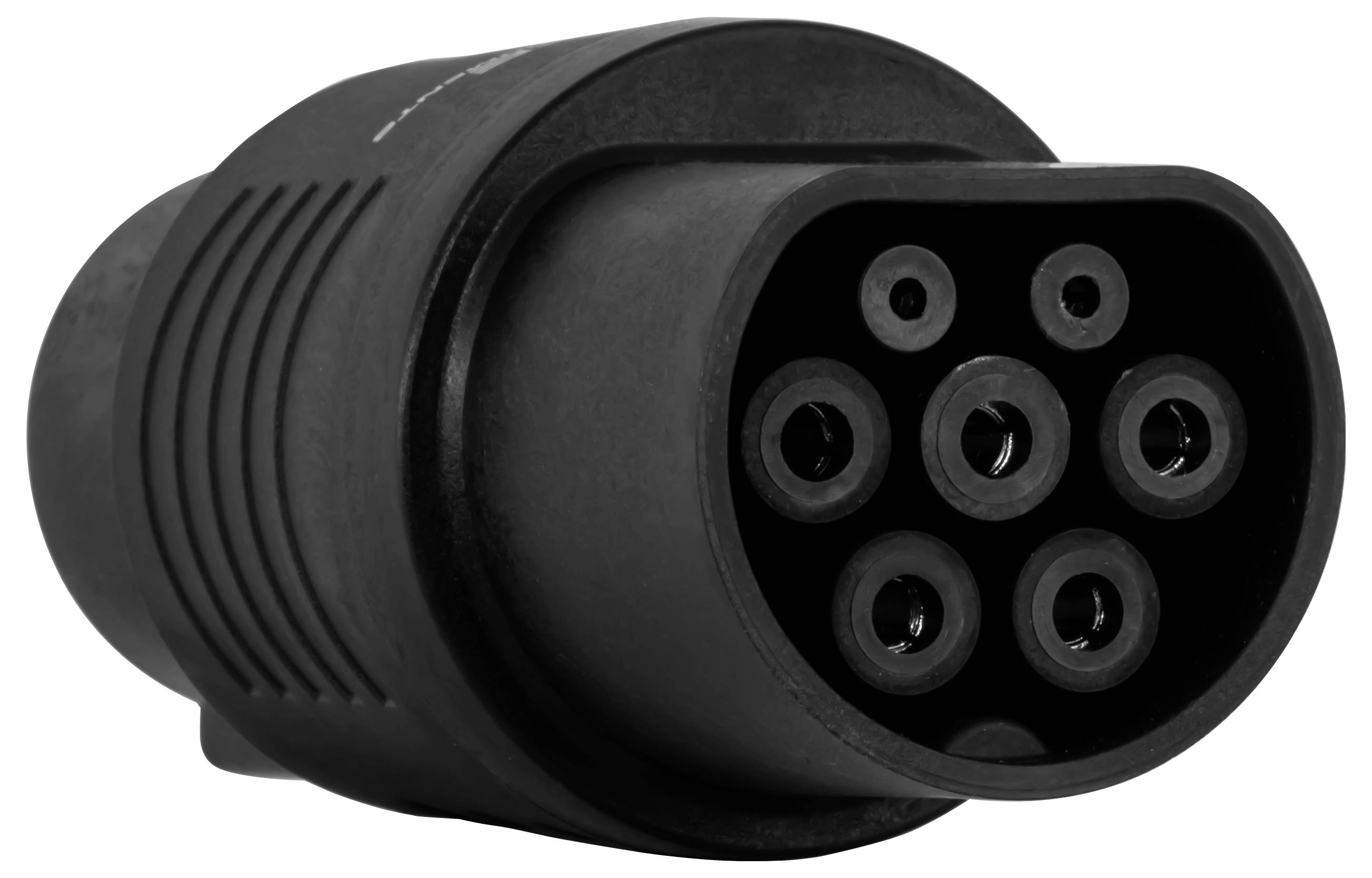

- Type 2 stik fast på kablet

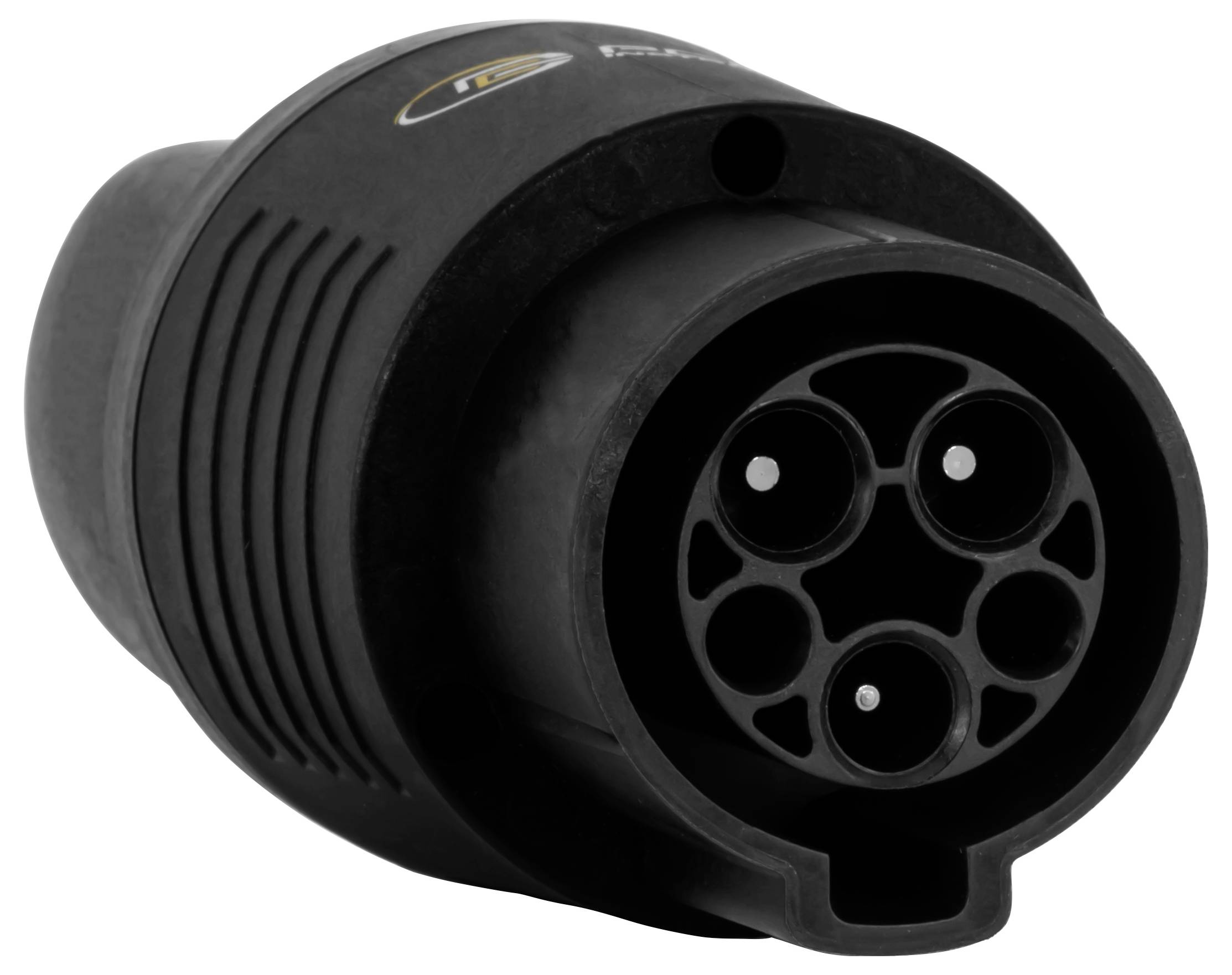

- (Valgfri adapter er påkrævet til type 1)
- Norm(er): IEC62196-2 type 2 stik
- Kabellængde: 25 cm
- Sikkerhedsstandard: II / 300V
- Strømstikdåse: Maks. 250 V; 50/60 Hz; 10 A
- Udgange: 2 stk. 4mm bøsninger (signaludgangsklemmer)
- Sikring(er): Netstikdåse T10A/250V
- Produkttype
eMobility tilbehør
- Opladningsstik
Type 2
- Antal forbindelser
1 x
- Kabellængde
25 cm
IP40
- Producentfarve
Sort-grå
- L
150 mm
- Bredde
70 mm
- H
70 mm
- Vægt
308
- Maks. temperatur
40 °C
- Min. Temperatur
0 °C
Dokumenter og downloads
Datablad
Datablad 3192920 PCE Instruments PCE-EVSE ADP eMobility tilbehør Type 2 Antal forbindelser 1 x
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3192920 PCE Instruments PCE-EVSE ADP eMobility tilbehør Type 2 Antal forbindelser 1 x
Beskrivelse
Måletilslutningsadapter til Wallbox / køretøjssimulation / kabelsimulering / CP-udgang og netstikdåse til måleformål / inkl. transporttaske
Måletilslutningsadapteren til Wallbox er til VDE 0100 tester til test af ladestationer (opladnings-tilstand 3) til E-biler. Denne adapter kan bruges med installationstesteren PCE-ITE 55B eller med de fleste andre almindelige VDE 0100-testere. Takket være LED'erne til spændingsregistrering i de 3 faser kan det hurtigt konstateres, hvis der er en installationsfejl.
Med PP State drejekontakten kan ladekablets strømbelastning simuleres. Strømkapaciteten simuleres med forskellige modstande i måletilslutningsadapter til Wallbox, som er tilsluttet mellem PP- og PE-ledere. Med drejekontakten CP State kan forskellige køretøjstilstande simuleres. Køretøjets tilstande simuleres med forskellige modstande, som er tilsluttet mellem CP- og PE-ledere.
Der kan tilsluttes en ekstern belastning til stikdåsen. Denne udgang er kun beregnet til måleformål og giver mulighed for at kontrollere strømtællerens funktion. Derudover kan der med måletilslutningsadapteren til Wallbox også simuleres en PE-fejl (jordtilslutning). Måletilslutningsadapteren til Wallbox leveres i en apparattaske. Som ekstraudstyr fås der en adapter til Wallbox med type 1-tilslutning.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Måletilslutningsadapteren til Wallbox er til VDE 0100 tester til test af ladestationer (opladnings-tilstand 3) til E-biler. Denne adapter kan bruges med installationstesteren PCE-ITE 55B eller med de fleste andre almindelige VDE 0100-testere. Takket være LED'erne til spændingsregistrering i de 3 faser kan det hurtigt konstateres, hvis der er en installationsfejl.
Med PP State drejekontakten kan ladekablets strømbelastning simuleres. Strømkapaciteten simuleres med forskellige modstande i måletilslutningsadapter til Wallbox, som er tilsluttet mellem PP- og PE-ledere. Med drejekontakten CP State kan forskellige køretøjstilstande simuleres. Køretøjets tilstande simuleres med forskellige modstande, som er tilsluttet mellem CP- og PE-ledere.
Der kan tilsluttes en ekstern belastning til stikdåsen. Denne udgang er kun beregnet til måleformål og giver mulighed for at kontrollere strømtællerens funktion. Derudover kan der med måletilslutningsadapteren til Wallbox også simuleres en PE-fejl (jordtilslutning). Måletilslutningsadapteren til Wallbox leveres i en apparattaske. Som ekstraudstyr fås der en adapter til Wallbox med type 1-tilslutning.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- Ladestik (eMobility): Type 2
Inkluderet i leveringen
- 1 x måletilslutningsadapter til Wallbox-EVSE 310+
- 1 x brugsanvisning
- 1 x transporttaske
- 1 x type 2 stik
- 1 x adapter til type 1 (PCE-EVSE ADP)
