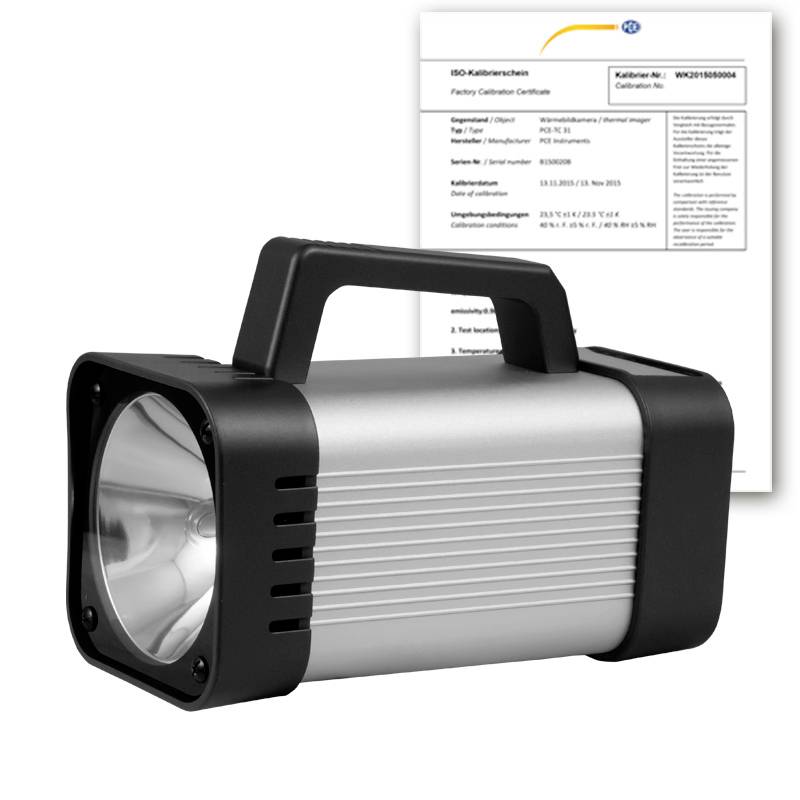

PCE Instruments PCE-DSX 20-ICA Stroboskop

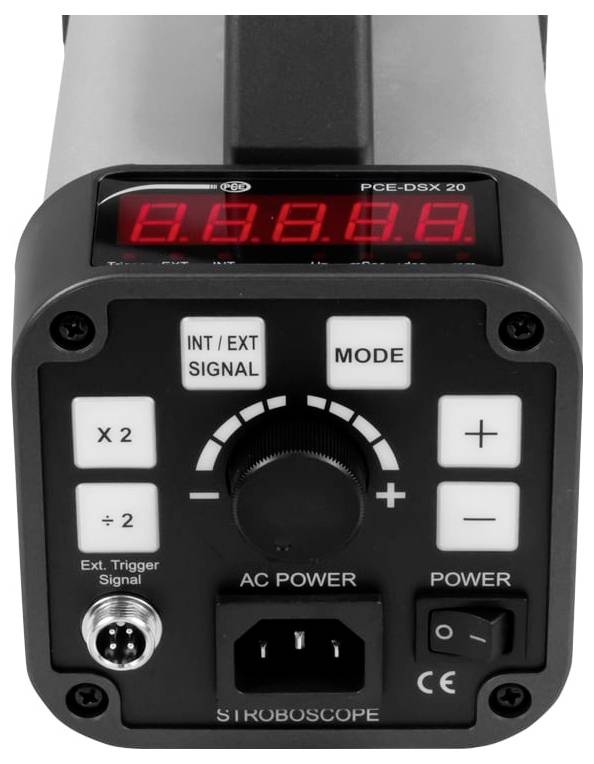

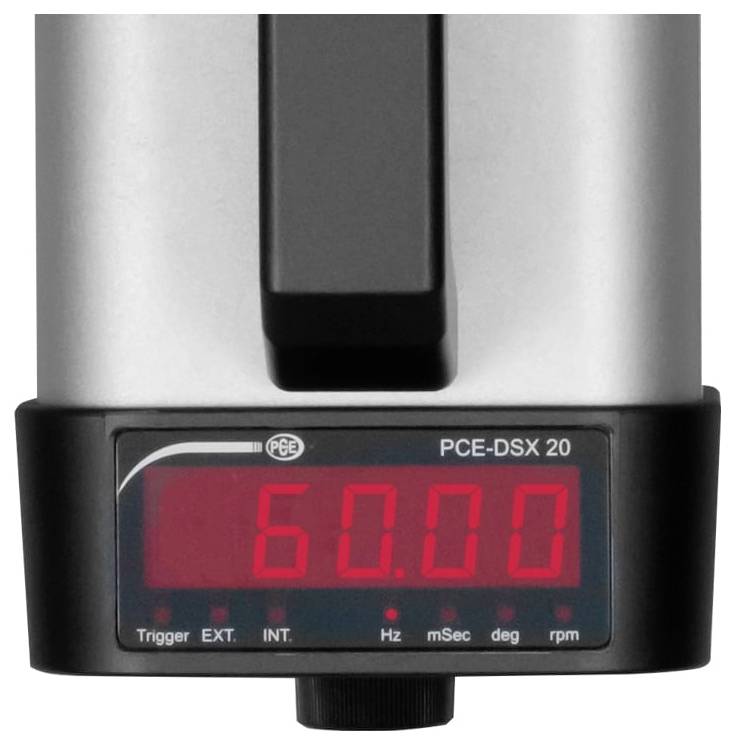

Det digitale stroboskop anvendes mest til måling af omdrejningstal og vibrationer eller også til bevægelsesovervågning. Dette digital-stroboskop har lille konstruktion og lav vægt. På den måde kan det digitale stroboskop nemt anvendes selv ved målinger på svært tilgængelige steder. Apparatet er det optimale værktøj for praktikeren. Blitzfrekvensen indstilles via en drejeknap på det digitale stroboskop og vises på et digitalt display. Med det digitale stroboskop er en kontinuerlig drift mulig uden problemer.

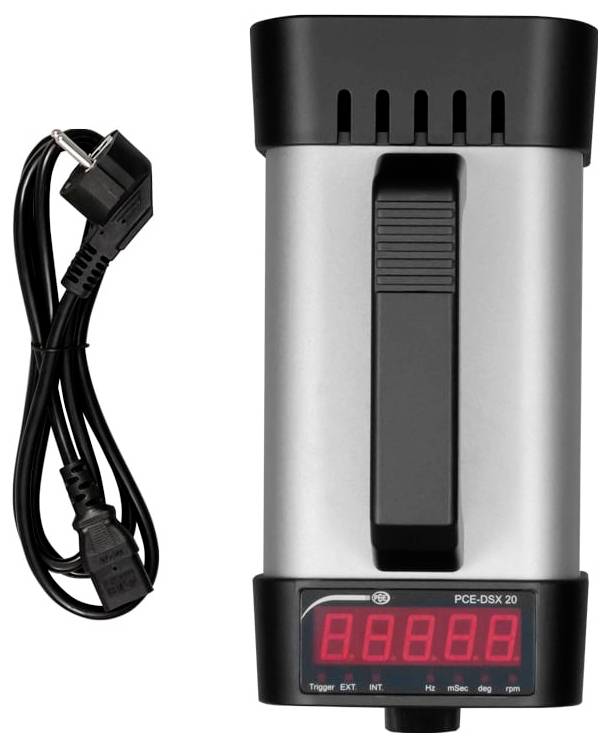

Apparatet er desuden udstyret med en triggerindgang, hvorved en ekstern trigger eller synkronisering er mulig. Forsyningsspændingen er sikret via strømkabel. Via tastaturet kan der vælges den halve eller dobbelte omdrejningshastighed.

Anvendelsesområder
Dette digitale stroboskop er det ideelle værktøj til serviceteknikere og vedligeholdelsespersonale i industrielle anlæg og maskiner. Kontroller omdrejningstallet, synkronløbet eller gør fejl synlige, som du slet ikke kan se med det blotte øje - bring processer til stilstand.

Stroboskop har i årevis stået sin prøve i mange industrielle processer, men også inden for forskning og udvikling:

Til aftapningsanlæg og mærkningsmaskiner fra bryggerier og producenter af mineralvand

- På papir- og trykkemaskiner: Det digitale stroboskop bruges her til at registrere passereren ved hastigheder på over 60 m/min. Man ser på jernbanen før udviklingen med det digitale stroboskop. Med det digitale stroboskop kan man gøre meget god de mindste procesfejl, som for eksempel pulseringer, optisk synlige. Det efterfølgende billede blev lavet ved første færd i en papirmaskine. Alle lister og sugere under, langs med disse lister, arbejdede upåklageligt, til en. Det var naturligvis ikke synligt rent visuelt. Med digital-stroboskop kunne fejlkilden fra meget fine markeringer registreres på det færdige papir.

Det gælder webmaskiner i tekstilfabrikker

Inden for bilindustrien

Ved hurtigtkørende maskiner og motorer: Det digitale stroboskop anvendes i væsentlig grad til at bestemme omdrejningstallet, som det kan ses på billedet ved siden af. Ofte bruges dette til at kontrollere eller afstemme hastigheden fra store hurtigløbere med dataene fra processtyringssystemet eller den hastighed, der angives på et digitalt display, som for det meste kommer elektrisk fra drevet her. Desuden kontrolleres akselskaftet for rundløb. Dermed er det digitale stroboskop det optimale værktøj til inspektion af motorer, aksler, drivremme, cylindre... Netop af alt, hvad was roteret, i drift.

- Ved ventilationssystemer i klimaindustrien

Til bandvalseværker i stålindustrien

- Overalt, hvor roterende dele anvendes eller i produktionsprocesser med højt styktal, er digital-stroboskop det optimale hjælpemiddel.

Henvisning til ulykkesforebyggelse ved anvendelse af digitalt stroboskop:
Alle objekter, der optisk bringes til stilstand med det digitale stroboskop, bevæger sig med høj hastighed. Opbevar derfor altid en sikkerhedsafstand og berør ikke prøveemnet.

Generelle bemærkninger til digital-stroboskop-anvendelse
De viste billeder viser dig, hvordan du korrekt bruger digital-stroboskop for at skabe korrekte værdier eller et optimalt stillbillede, eller hvilken årsag der gemmer sig bag, for eksempel et dobbelt (i stedet for 110/min er det 220/min) omdrejningstal. Den rigtige fremgangsmåde gælder naturligvis generelt, også selvom kun eksemplet med drev og drivaksel her behandles." Ved vurderingen af kun én remmotor er det let at opnå et optisk stilstand (der er altid et markant sted at finde her, som du kan indstille det digitale stroboskop på). Når man ser på flere kileremme med det digitale stroboskop, skal man, hvis det er muligt, f.eks. ved reparation eller vedligeholdelse af maskinen, markere en referencelinje vinkelret på køreretningen hen over alle remme ved hjælp af en kridtlinje.

Eksempel på måling på en aksel:
Ved en godt eller optimalt centreret aksel med løbehjul måles det faktiske omdrejningstal altid ved optisk stilstand. Har rotoren et aksialt slag eller ubalance, så vil du for eksempel måle det dobbelte omdrejningstal med det digitale stroboskop. Dette fører meget ofte til fejlvurderinger på stedet.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
