PCE Instruments PCE-CT 80HP-FN3-ICA Måleapparat til tykkelse 0 - 3000 µm Kalibreret (ISO)
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Måleudstyr til lagtykkelse
- Praktisk V-not på målehovedet
- Høj nøjagtighed til små belægninger
- Indstillelige grænseværdier
- Datahukommelse til 2000 måleværdier
- Måleområde fra op til 0... 3000 µm
- Inkl. ISO-Kalibreringscertifikat
Tekniske specifikationer
- Måleområde Fe: 0... 3000 µm; NFe: 0... 3000 µm
- Nøjagtighed efter foliekalibrering ± (1,0 % af MW. + 1 µm)
- Nøjagtighed efter nulstilling ± (1,5 % af MW. + 1 µm)
- Sondediameter Ø17 mm
- Yderligere specifikationer
- Opløsning 0,1 µm (<100 µm), 1 µm (>100 µm)
- Målelige materialer
- FE-substrater som f.eks. FE-substrater som f.eks. stål og jern
- NFE'er med en eller flere af følgende: NFE'er med en eller flere af følgende
- Min. Krumningsradius konveks 5 mm
- Min. Krumningsradius konkav 25 mm
- Min. Måleflade Ø 17 mm
- Min. Lagtykkelse 0,2 mm (på magn. (Materialer)
- 0,05 mm (på ikke magn. (Materialer)
- Sondetilstand automatisk. Tilstand med materialeregistrering (Fe + NFe); magnettilstand (Fe): Hvirvelstrømsmodus (NFe)
- Kalibrering med flere punkter (1 ... 4 point for hver gruppe); nulpunktskalibrering
- Enheder µm, mm, mils

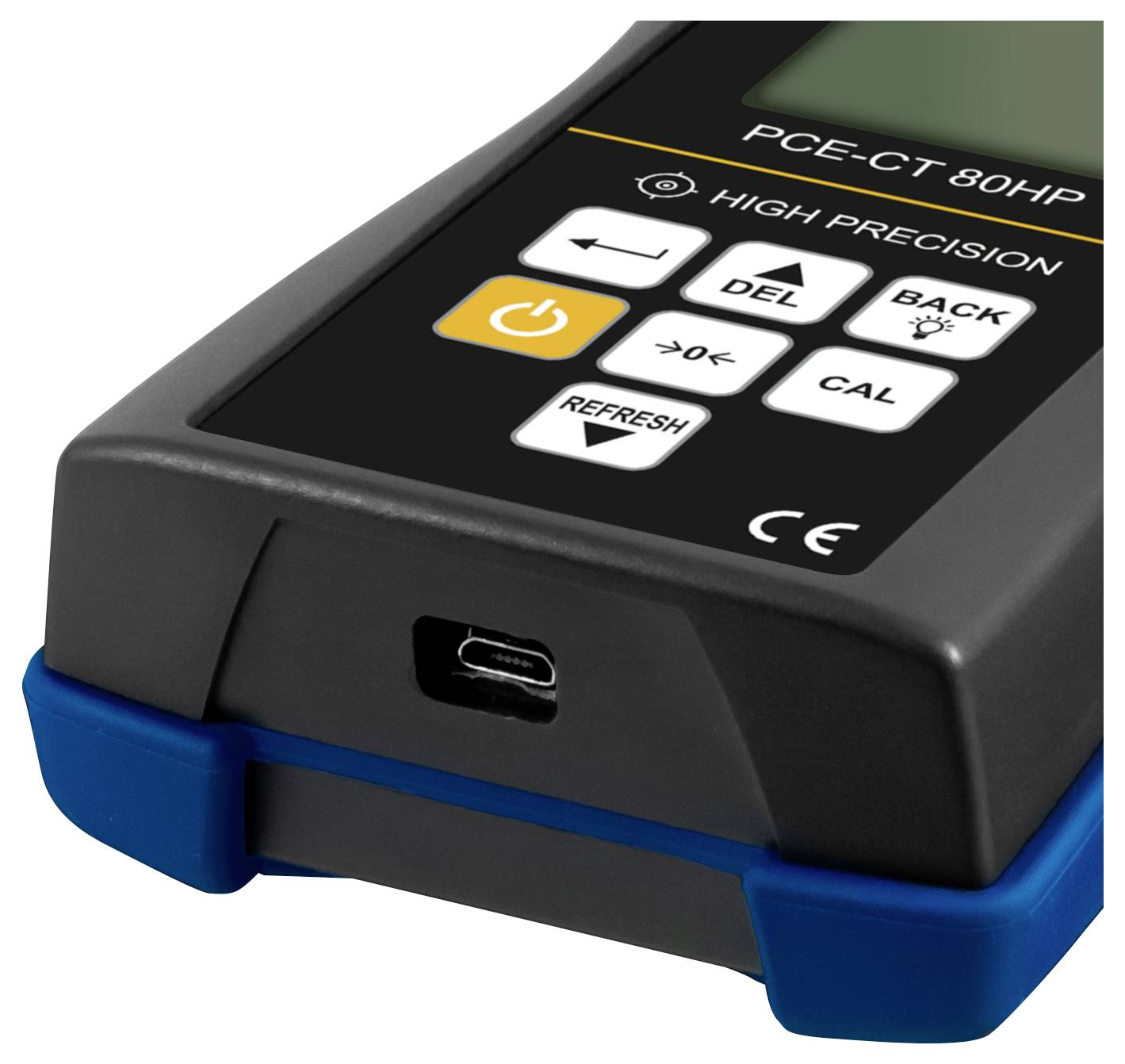

- Dataoverførsel USB 2.0
- Hukommelse en flygtig målegruppe (DIR tilstand); fire målegrupper med automatisk. Lagring og maks. 2000 måleværdier (GEN. tilstand)
- Statistikfunktioner antal af måleværdier, gennemsnit, minimum, maks., standardafvigelse
- Alarmvisning ved overskridelse af den indstillelige øverste og nederste alarmgrænse
- Automatisk slukning: automatisk. Afbryderfunktion (3 min.)
- Spændingsforsyning 3 x 1,5 V AAA-batterier
- Display 128 x 128 pixel LCD-display
- Ekstra visning batteristatus, fejlregistrering
- Driftsbetingelser 0... +50 °C; 20... 90 % RF ikke kondenserende
- Lagerbetingelser: -10... +60 °C; 20... 90 % RF ikke kondenserende
- Mål 143 x 71 x 37 mm (L x B x H)
- Vægt med sensor og batterier: 271 g.
- Produkttype
Måleapparat til tykkelse
- Måletype
Stål
Aluminium
Messing
Zink
Støbejern
Gråt støbejern
Kobber
ikke-jernholdige substrater
jernholdige substrater
Isoleringsbelægninger på ikke-magnetiske metaller
- måleområde
0 - 3000 µm
ISO
- Driftsspænding (detaljer)
4,5 V
- Dim.
(L x B x H) 143 x 71 x 37 mm
- Vægt
271 g
- Visning
LCD
- Opløsning
0.1 µm
- nøjagtighed
1 %
- Indhold
1 stk
- Måleområde (max.)
3000 µm
- Måleområde (min.)
0 µm
- Målemetode
Magnet
Hvirvelstrøm
- Bredde
71 mm
- H
37 mm
- L
143 mm
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3812842 PCE Instruments PCE-CT 80HP-FN3-ICA Måleapparat til tykkelse 0 - 3000 µm Kalibreret (ISO)
Beskrivelse

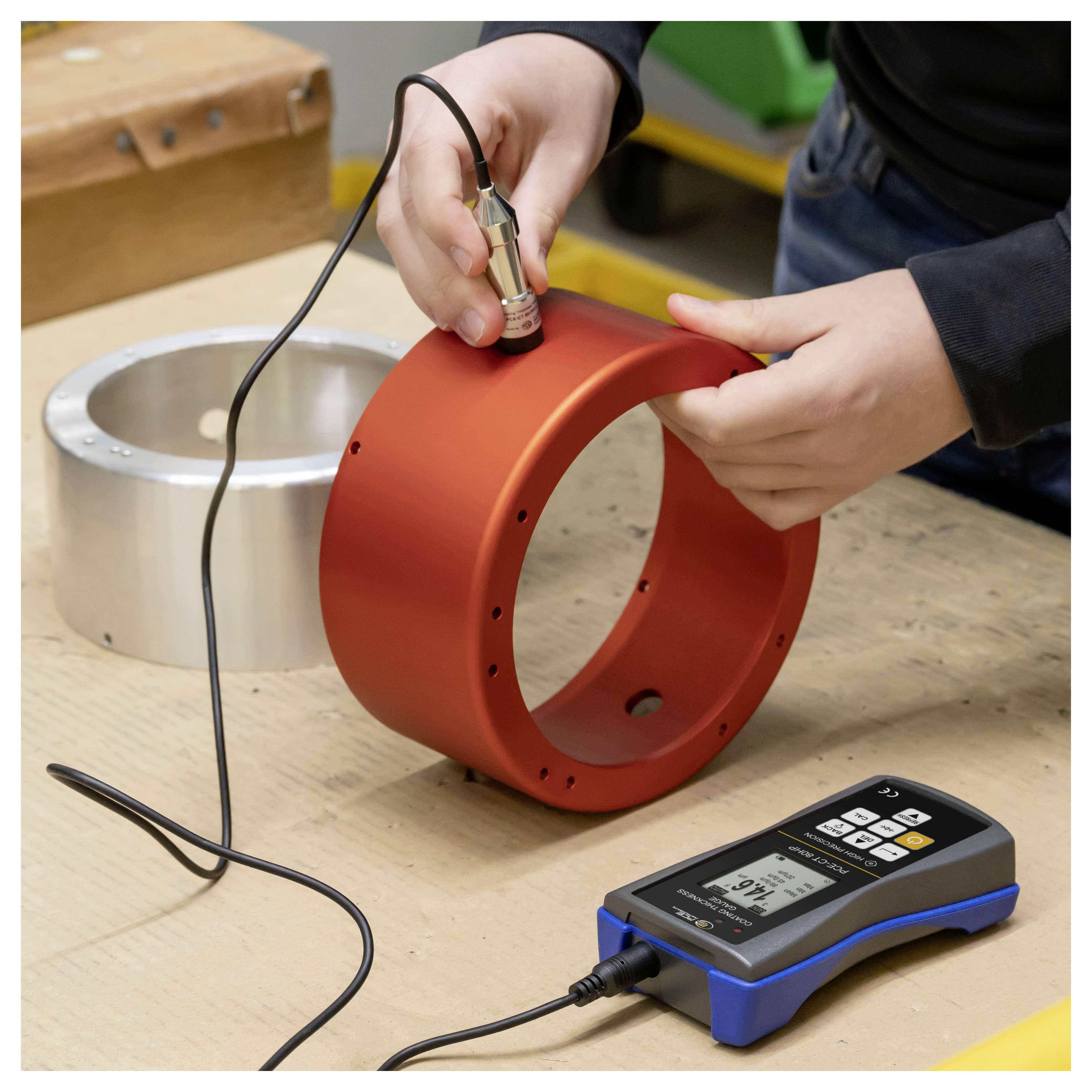

Måleapparatet til måling af lagtykkelser kan pålideligt bestemme tykkelsen af eksempelvis plast, lak og andre belægninger på jernholdige og ikke-jernholdige metaller. Med et måleområde på op til 0... 3000 µm på jernholdige metaller dækker måleapparat til måling af lagtykkelser et stort område af måleopgaver. På grund af en nøjagtighed på op til ± (1,0 % v.MW. +0,5 µm) er måleapparat til måling af lagtykkelser et meget præcist måleudstyr. Sensoren ved lagtykkelsesmåleren har en V-not. Takket være denne V-not er det muligt at foretage målinger på konvekse overflader med lagtykkelsesmåleren. Ud over de konvekse overflader kan der også foretages målinger på konkave overflader med lagtykkelsesmåleren.
Under målingerne kan måleværdierne gemmes på måleapparat til måling af lagtykkelser. Der kan i den forbindelse lagres maksimalt 2.000 måleværdier ved en lagtykkelsesmåler. Efter et målefgennemløb kan måleværdierne overføres fra måleapparat til måling af lagtykkelser ved hjælp af softwaren til en computer og analyseres. Til videreforarbejdning af måleværdierne kan disse eksporteres i CSV format.

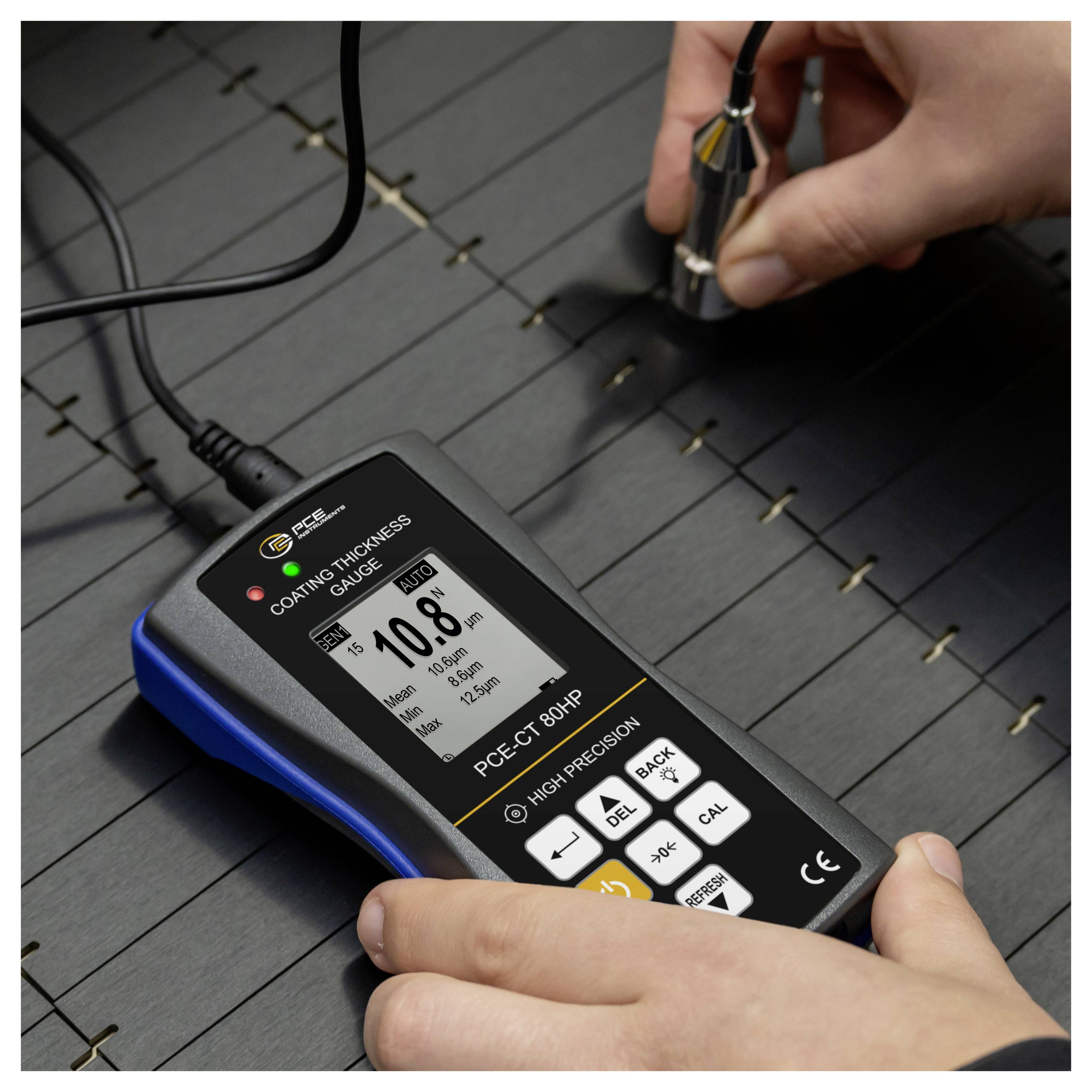

Med grænseværdi-alarmfunktionen på måleapparat til måling af lagtykkelser kan der gemmes et faktisk område. Hvis prøveobjektet er inden for det deponerede område for lagtykkelsesmåleren, signaleres dette ved hjælp af en grøn LED. Hvis måleværdien er uden for det indstillede område, vises dette ved hjælp af en rød LED-diode på måleapparat til måling af lagtykkelser. På grund af grænseværdi-alarmfunktionen kan måleapparat til måling af lagtykkelser anvendes for eksempel ved indgangs- og slutkontrol til kvalitetssikring.

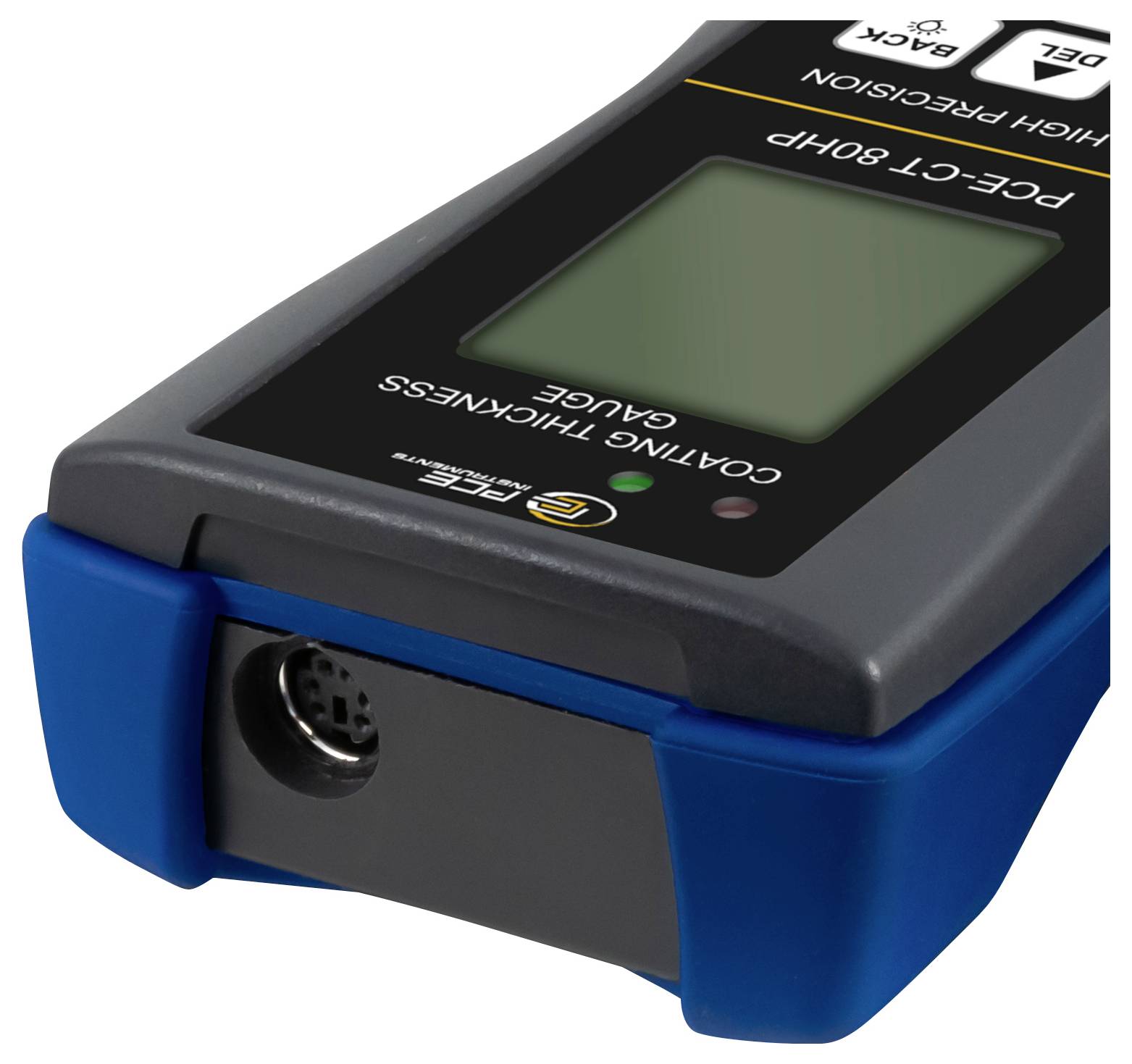

For en særlig beskyttelse af elektronikken er kabinettet yderligere gummibelagt på lagtykkelsesmåleren.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Under målingerne kan måleværdierne gemmes på måleapparat til måling af lagtykkelser. Der kan i den forbindelse lagres maksimalt 2.000 måleværdier ved en lagtykkelsesmåler. Efter et målefgennemløb kan måleværdierne overføres fra måleapparat til måling af lagtykkelser ved hjælp af softwaren til en computer og analyseres. Til videreforarbejdning af måleværdierne kan disse eksporteres i CSV format.
Med grænseværdi-alarmfunktionen på måleapparat til måling af lagtykkelser kan der gemmes et faktisk område. Hvis prøveobjektet er inden for det deponerede område for lagtykkelsesmåleren, signaleres dette ved hjælp af en grøn LED. Hvis måleværdien er uden for det indstillede område, vises dette ved hjælp af en rød LED-diode på måleapparat til måling af lagtykkelser. På grund af grænseværdi-alarmfunktionen kan måleapparat til måling af lagtykkelser anvendes for eksempel ved indgangs- og slutkontrol til kvalitetssikring.
For en særlig beskyttelse af elektronikken er kabinettet yderligere gummibelagt på lagtykkelsesmåleren.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Inkluderet i leveringen
- 1 x lagtykkelsesmåler PCE-CT 80HP-FN3-ICA
- 3 x 1,5 V AAA-batterier
- 1 x transportkuffert
- 1 sæt standardfolier
- 1 x kalibreringsplader (Fe og NFe)
- 1 x brugsanvisning

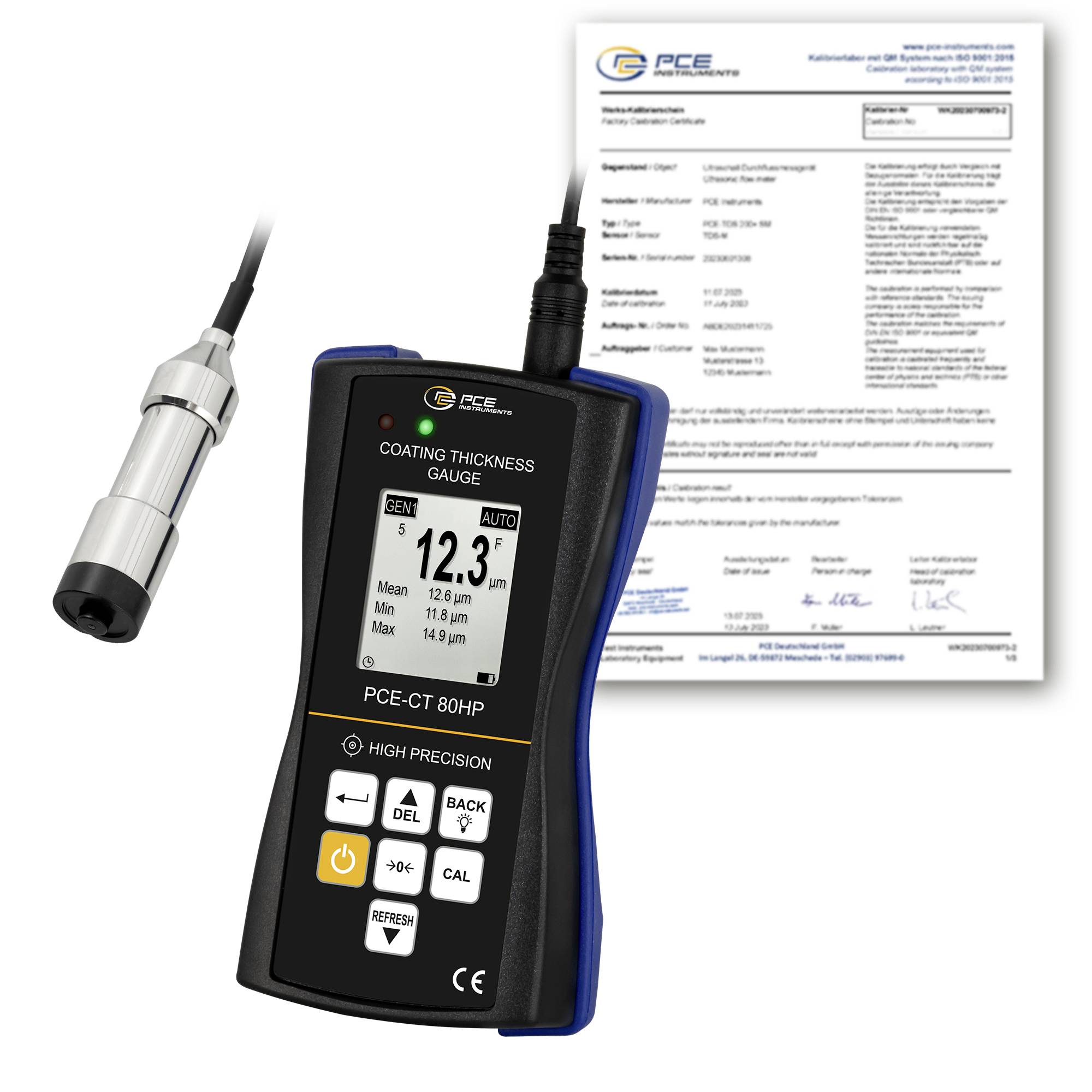

- 1 x ISO-kalibreringscertifikat
