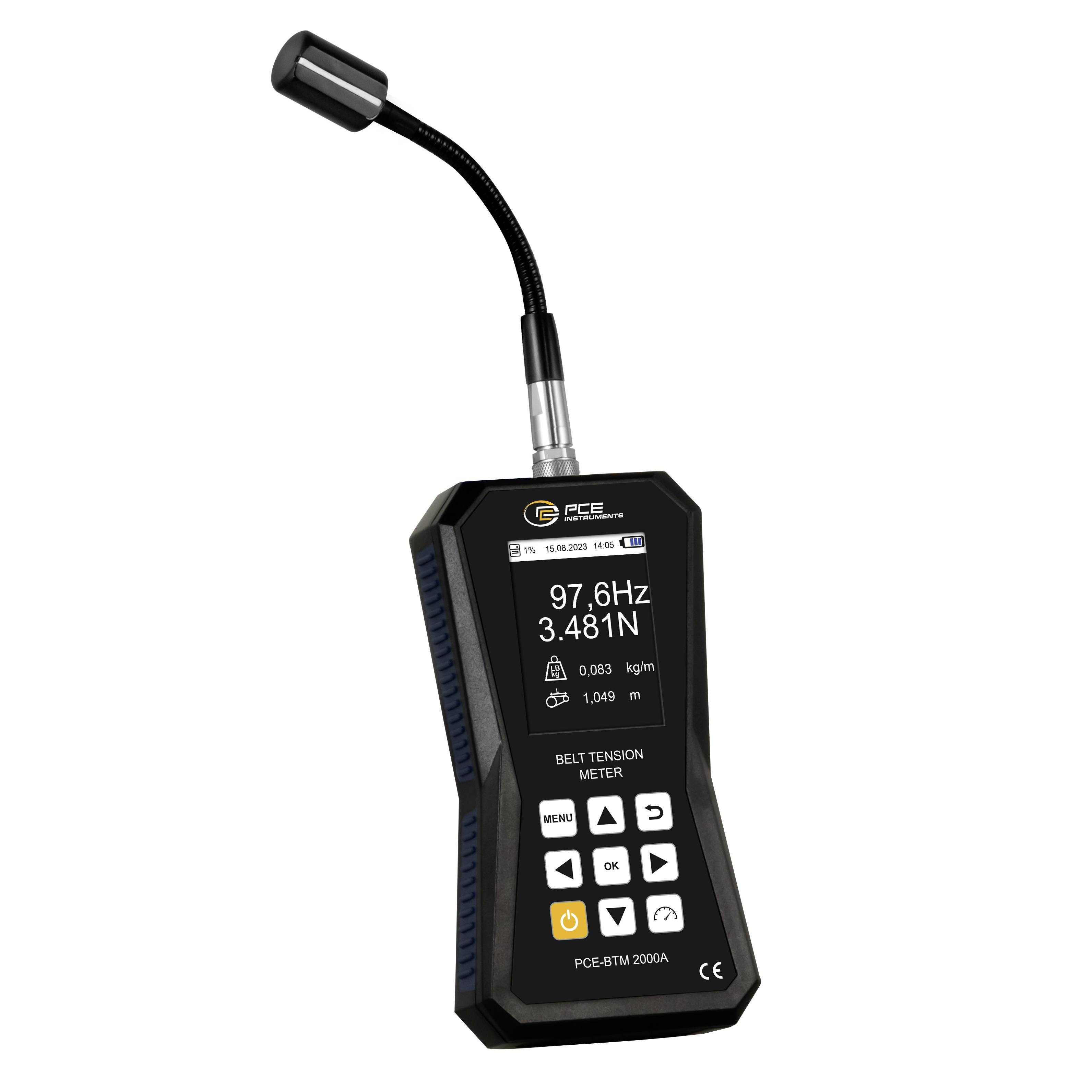

PCE Instruments PCE-BTM 2000A Kraftmåler 10 - 900 N Fabriksstandard

Inden for industrien og maskinindustrien er drivremme uundværlige. Den maksimale levetid for en drivrem er afhængig af den optimale remspænding. Ved svigt af en motor som følge af remskader kan der opstå betydelige omkostninger. For at forhindre motor- og remskader er den regelmæssige kontrol af remspændingen derfor uundværlig. Remspændingen fra drivrem kan hurtigt og pålideligt måles med det digitale remspændingsmåler. Forspændingsmåler er beregnet til særligt effektiv kontrol af remsystemer ved frekvensmåling.

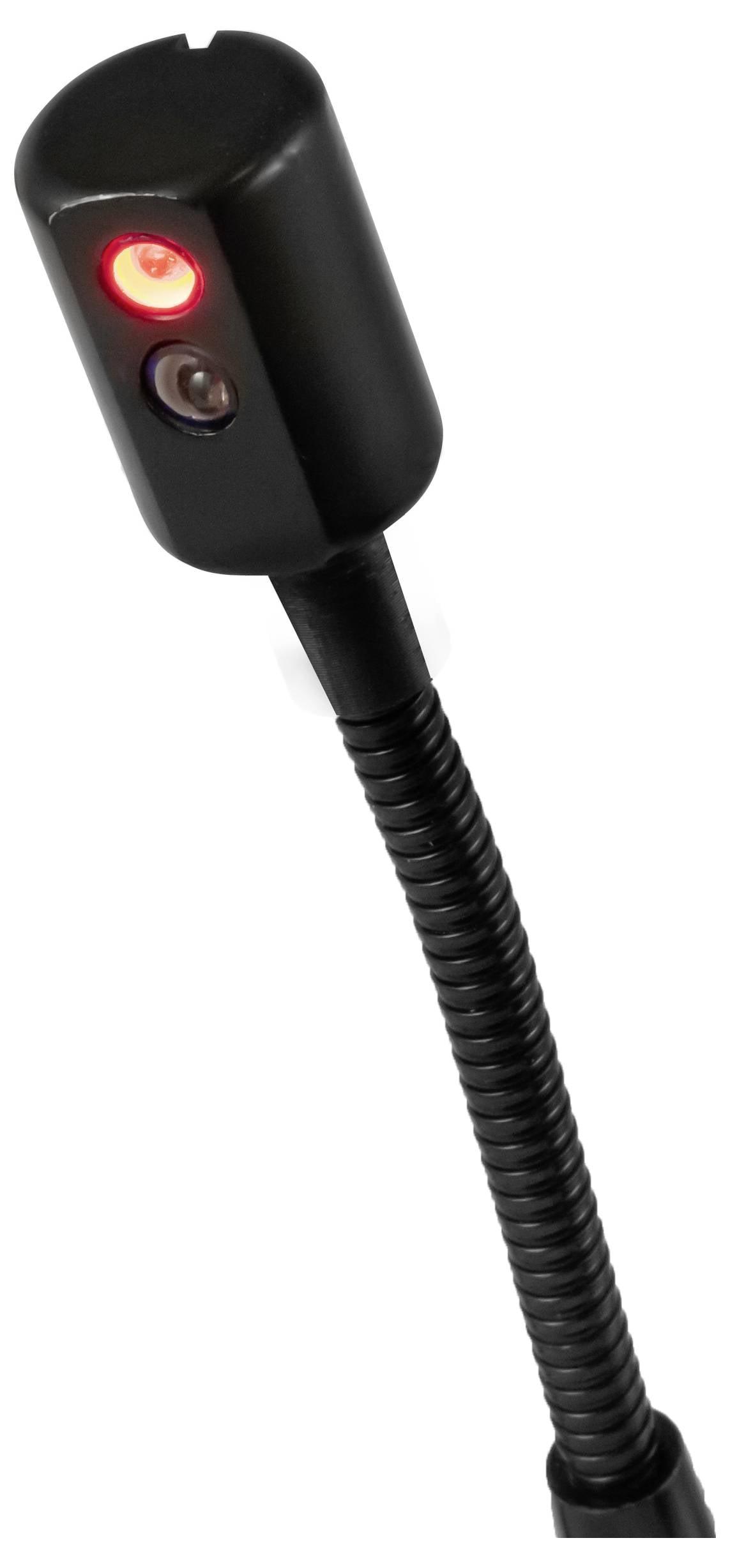

Remspændingsmåleren er et optisk målingsværktøj til bestemmelse af remspændingen. Dette forspændingsmåleapparat består af en displayenhed og et sensorhoved. Remspændingsmålerens sensorhoved er fastgjort til en svanehals. Med den bevægelige svanehals kan remspændingsapparatets sensorhoved positioneres fleksibelt og remspændingen fra drivrem også måles på svært tilgængelige steder.
Remspændingsmåleren måler trumeffekten og remmens frekvens i stille tilstand. En lille impuls på remmene er nok til at sætte den i svingning. Remspændingsmåleren registrerer, takket være sensoren, den genererede, egenfrekvens for remmen og visualiserer den på det store, belyste display. Fra remfrekvensen og den valgfrie remlængde og remmasse kan forspændingsmåleren bestemme remmens spændekraft direkte. Med remspændingsmåleren kan brugeren bestemme remspændingen i det system af remskiver, der skal styres, og træffe øjeblikkelige foranstaltninger for at indstille spændingen til den nominelle værdi. Måling af remspændingen kræver høj præcision, forspændingsmåleapparatet gennemfører den hurtigt og pålideligt.

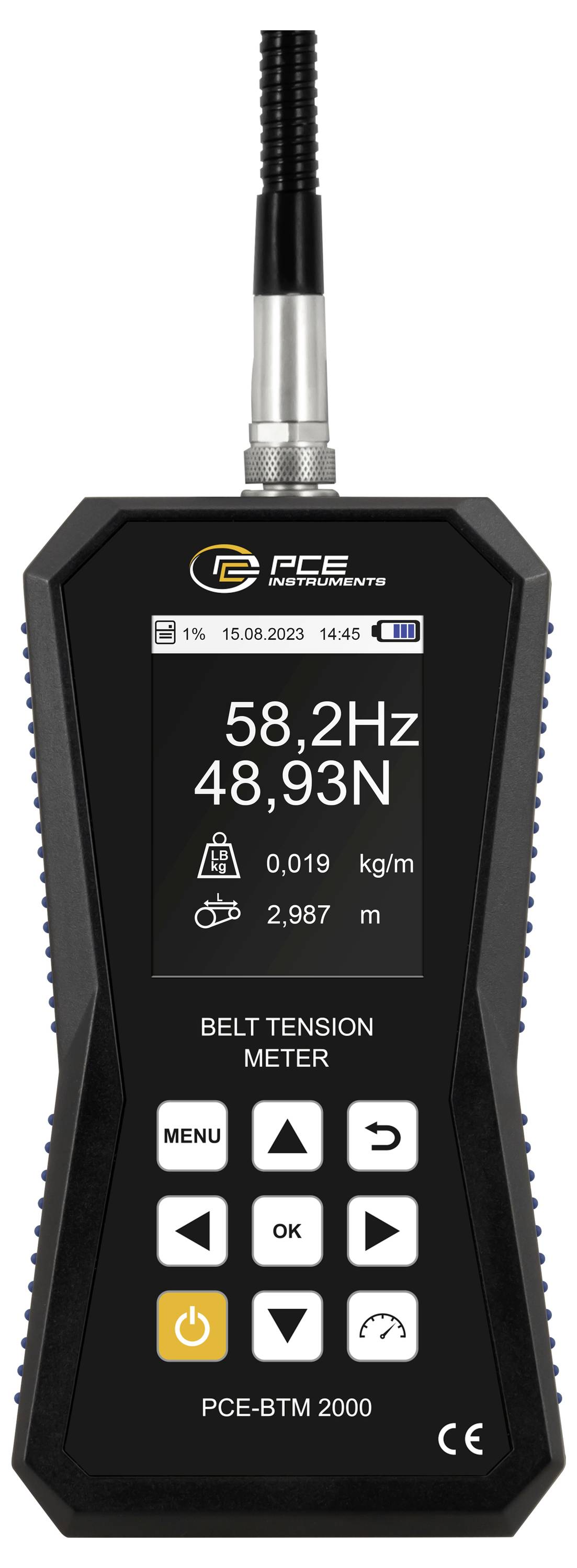

Brugeren kan vælge mellem to måleenheder ved anvendelsen af remspændingsmåleapparatet: N (SI-enhed) og Pound Force (US-enhed). Det grafiske display på remspændingsmåleren viser måleværdien som remfrekvens i Hz. Ved indtastning af remmassen og -længden viser forspændingsmåleapparatet desuden Trumkraften i Newton. Den intuitive grafikmenu visualiseres på det kontrastrige display på remspændingsmåleapparatet på seks valgbare sprog. Til yderligere analyse og af hensyn til kvalitetssikring er remspændingsmåleren udstyret med en hukommelse. I remspændingsmålerens hukommelse kan der gemmes op til 750 datasæt i 15 orden á 50 måleværdier. På denne måde går dataene ikke tabt i realtid efter en måling og kan gemmes i remspændingsmåleren for de kommende målinger.

ANVENDELSESOMRÅDER FOR RIEMENSPÆNDINGSSMÅLER
Anvendelsesområdet for remspændingsmåleren er stort. Der kan f.eks. afprøves store motorakselkombinationer, produktionsanlæg, hejse- og løfteudstyr, elevatorer, bilindustrien eller landbrugsmaskiner.
Måling af remspændingen er altid nødvendig, når maskiner og anlæg skal vedligeholdes optimalt. Med remspændingsmåleren fra Instruments kan man registrere både remspændinger fra tandremme og kileremme. Remspændingen er en vigtig parameter ved installation, installation, vedligeholdelse og reparation af remdrivning. Derfor bør remspændingen regelmæssigt kontrolleres med den kompakte remspændingsmåleapparat i hele perioden og tilpasses efter behov. Kun ved brug af forspændingsmåleapparatet kan alle maskinkomponenter sikres en maksimal levetid. Både en for høj, og en for lav remspænding kan medføre skader. Ved hjælp af en regelmæssig kontrol kan følgeomkostninger reduceres betydeligt som følge af uforudsete stilstande, som skyldes lejeskader eller defekte remme. Brug af en remspændingsmåler egner sig derfor til anvendelse inden for motorteknik, industriel produktion, ved stepmotorer, i værktøj- og maskinbygning eller også inden for vedligeholdelse og vedligeholdelse. For at sikre, at apparater, maskiner og anlæg har en lang levetid og høj ydeevne, er det vigtigt regelmæssigt at måle remspændingen for drivrem.

Som supplement til Trumspændmåleapparatet tilbyder Instruments svanehalssensoren-BTM 2000 SHL. For også at nå sværttilgængelige målesteder i indbyggede anlæg har sensoren en lang svanehals og et spiralkabel.

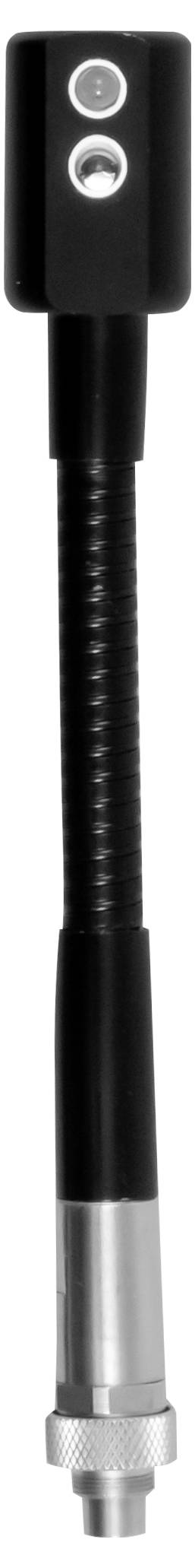

Reservesensor med kort svanehals PCE-BTM 2000 SHS kan nemt skrues på måleapparatet PCE-BTM 2000. Med den fleksible sensorhals kan selv svært tilgængelige målesteder nås.


WAS REMMENE FORSPÆNDING / FORSPÆNDING?
Da flere kræfter virker ved en remdrev, udpeges de vigtigste kræfter i remantsfenten nedenfor for at forstå betydningen af denne trækkraft. Remmene forbinder en drivskive med en drivskive. Drivskiven drives med en motor, som genererer et drejningsmoment og overfører det til drivskiven. Remmene overfører dette drejningsmoment til udgangsskiven i form af en periferikraft. Følgende kræfter er vigtige i den forbindelse.

Periferikraften: Den kraft, der skal overføres af remmen, svarer til den nyttekraft, som skal overføres af remmen. Omkredsen afhænger af den påførte motoreffekt og dermed af drejningsmoment, motorhastighed og remskivens diameter. For at opnå en ligevægt mellem kræfter fører denne kraft til, at der uddannes forskellige kræfter i remmens bærere. Forskellen mellem belastningens og mellemrumernes kræfter svarer til den kraft, der overføres til afdrivningsremmene.

Friktionskraft: På drivskiven sikrer friktionskraften, at motorens drejningsmoment overføres til drivskiven via remmen. På drivskiven opstår et brugbart drejningsmoment, der svarer til produktet af udgangsskiven og halvdelen af udgangsskivens diameter.

Centrifugalkraften. Flyvekraften øges ved stigende omdrejningstal og sørger for, at remmen udvider sig og dermed mister ansvaret. Centrifugalkraften virker i dette tilfælde modsat vedhæftningskraft.

Forspænding: Forspændingen er forskellig under dynamiske forhold i midten af belastningscentret og i mellemområdet. I statisk tilstand er forspændingen i begge bærere identisk. I statisk tilstand skal forspændingen indstilles ved hjælp af forspændingsinstrumentet, således at der under dynamiske forhold er tilstrækkelig kontakt til remskiverne til at sikre transmissionen fra remmen til skiven, samtidig med at der tages hensyn til centrifugalkraften, der virker på remmen i driftstilstanden. Forspændingen må dog ikke indstilles for højt, da der ellers under belastning kan ske remskader og/eller lejeskader. Den korrekte forspænding skal vælges specifikt for hver rem og den tilsvarende anvendelse. I de fleste tilfælde angiver remproducenterne den tilsvarende spænding i form af kræfter eller frekvenser. Med et forspændingsmåleapparat kan den nødvendige forspænding derefter bestemmes nøjagtigt efter installation og før ibrugtagning af en kæmpe.
