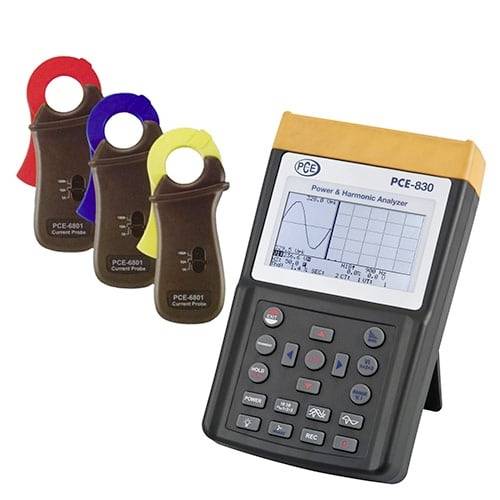

PCE Instruments PCE-830-1 Net-analyseapparat
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
4 stk.
Antal
Total (15.112,00 kr. / stk.r)
15.112,00 kr.
ekskl. moms
Gratis fragt
Kun 4 stk. tilbage på lager
Højdepunkter og detaljer
Net-analyseudstyr
- Analyse af 3-fasede/4-ledernet
- Analyse af 3-fasede/3-ledernet
- Analyse af 1 fase/2-leder netværk
- Analyse af 1 fase/3-leder netværk
- Måling af real-effekt (V 123 and i 123)
- AKTIV EFFEKTMÅLING (W, KW, MW, GW)
- Skin.- og blindeffektmåling (KVA, KVAR)
- Effektfaktor (PF)
Tekniske specifikationer
- AC watt ( 50 eller 60 Hz, PF 0,5 til 1) Måleområde Opløsning Nøjagtighed 5,0 ... 999,9 W 0,1 W ±1% ±0,8 watt 1,000 ... 9,999 kW 0,001 kW ±1 % ±8 W. 10,00 ... 99,99 kW 0,01 kW ±1 % ±80 W. 100,0 ... 999,9 kW 0,01 kW ±1 % ±0,8 kW 1000 ... 9999 kW 1 kW ±1 % ±8 kW AC strøm (50 eller 60 Hz, automatisk områdevalg, TRMS) Måleområde Opløsning Nøjagtighed 0,04 A ... 1 A 0,001 A. ±0,5 % ±0,05 A. 0,4 A ... 10,0 A. 0,01 A. ±0,5 % ±0,05 A. 4 A ... 100,0 A 0,1 A. ±1,0 % ±0,5 A. AC spænding (50 eller 60 Hz, TRMS) Måleområde Opløsning Nøjagtighed 20,0 ... 500,0 V 0,1 V ±0,5% ±5 dgt (Fase mod nulleder) 20,0 ... 600,0 V 0,1 V ±0,5% ±5 dgts (Fase mod fase) Harmonisk forvrængning af AC spænding Måleområde Opløsning Nøjagtighed 1. 20 0,1 % ± 1,0 % 21 ... 49 0,1 % 4 % af den samlede værdi. ±2,0 % 50 ... 99te 0,1 % 6 % af den samlede værdi. ±2,0 % Harmonisk AC-strøm i % Måleområde Opløsning Nøjagtighed 1. 200,1 % ±0,2 % af M.-værdien. ± 1,0 % 11 ... 20 0,1 % ±2 % af M.-værdien. ± 1,0 % 21 ... 50 Te (A) 0,1 % ±5 % af M.-værdien. ± 1,0 % 21 ... 50 Te (mA) 0,1% ±10 % af M.-værdien. ±1,0 % 51 ... 99te 0,1 % ±35 % af M.-værdien. ± 1,0 %Effektfaktor (PF) Måleområde Opløsning Nøjagtighed 0,00 ... 1,00 0,01 ±0,04 Fasevinkel (phi) Måleområde Opløsning Nøjagtighed 180° ... 180° 0,1° ±1° Total harmonisk forvrængning Måleområde Opløsning Nøjagtighed 0,0 ... 20,0 % 0,1 % ± 1% 20,0 ... 100 % 0,1 % ±3 % af M.-værdien. ± 5 % 100 ... 999,9 % 0,1 % ±10 % af M.-værdien. ±10 % Spidsværdi måling ved AC spænding/strøm Måleområde Opløsning Nøjagtighed 50 Hz 19 US ±5 % ±30 cifre 60 Hz 16 US ±5 % ±30 cifre Måling af spidsværdier ved AC spænding/strøm Måleområde Opløsning Nøjagtighed 1,00 ... 99,99 0,01 ±5 % ±30 cifre Frekvensområde i automatisk tilstand Måleområde Opløsning Nøjagtighed 45 ... 65 Hz 0,1 Hz 0,1 Hz Datahukommelse 512 kB (ikke flygtig hukommelse) til op til 52420 måleværdier ved 1 fase/2-lednings måling Interface USB (optisk isoleret) Software og datakabelbegge dele medfølgerEgnet fra Windows2000, XP, ME Display med baggrundsbelysning punktmatrix-LCD-display Forsyning 8 x 1,5 V type AA (AA) Mål 257 x 155 x 57 mm Vægt: 1160g Omgivelsesbetingelser maks. 85 % relativ fugtighed / -10... +50 °C Beskyttelsesklasse / standardisering IEC 61010, 600 V/CAT III. Strømmåletang PCE-6801 (100A) Strømlederoptagelse 55 mm diameter Manuelt områdevalg (10 A, 100 A, 1000 A) Mål 244 x 97 x 46 mm Vægt: 600g
- Produkttype
Net-analyseapparat
Fabriksstandard
Dokumenter og downloads
Datablad
Datablad 2452274 PCE Instruments PCE-830-1 Net-analyseapparat
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2452274 PCE Instruments PCE-830-1 Net-analyseapparat
Beskrivelse
Effekt-netanalysator PCE-830-1 3 - fase effektmåler / energimåleapparat og overbølgeranalysator med datahukommelse / PC-interface og software til effektnetanalysator PCE-830 anvendes til en- til trefasede måling af elektriske størrelser i vekselstrømsnettet. Ikke kun de "normale" målestørrelser som spænding, strøm, frekvens, effekt og energi bestemmes med effektinterferensanalysatoren, også de værdier som for eksempel oversvingninger, mellemharmonisk og asymmetri, der kræves i henhold til EN50160, vises. Fejl i nettet som afbrydelser, indbrud, midlertidig eller transient overspændinger (fra 16uS varighed) kan registreres med dine tilsvarende værdier. Samtidig viser det meget kontrastrige, baggrundsbelyste punktmatrix-LCD-display op til 35 parametre. Op til 3 strømtænger kan tilpasses samtidigt. I dataloggerfunktion kan op til 17470 måleværdier (3 faser/4 ledere), i værste fald op til 52400 måleværdier (1 fase/2 ledere), gemmes på 85 datasæt. Dermed kan denne effekt- og netforstyrrende analysator PCE-830 anvendes optimalt til langtidsanalyse. De i apparatet indsamlede måleværdier kan ved behov overføres til en pc og analyseres med den tilhørende analysesoftware. Alt, hvad was du behøver til måling og analyse (også software og datakabel) medfølger i leveringen. Effektmåleren leveres fra fabrikkens side, men kan også som option kalibreres og certificeres efter ISO (ved første bestilling eller ved en genkalibrering, for eksempel årligt).
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Inkluderet i leveringen
- 1 x effekt- og netinterferensanalysator PCE-830-1
- 3 x strømtang PCE-6801 (100A)
- 4 x isolerede krokodillenæb
- 4 x sikkerhedsmåleledning 3M
- 8 x batteri
- 1 x AC-adapter
- 1 x bæretaske.
- 1 x USB-pc-kabel
- 1 x software (engelsksproget)
- 1 x brugsanvisning
