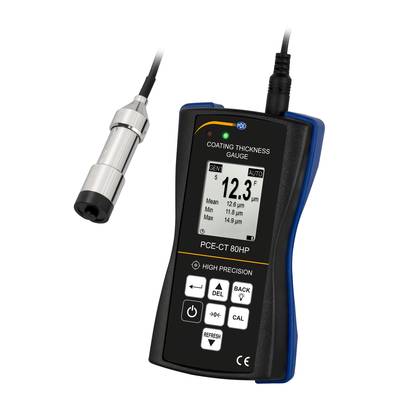

PCE Instruments Måleapparat til tykkelse 0 - 500 µm
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
12 stk.
Antal
Total (6.792,00 kr. / stk.r)
kr
Højdepunkter og detaljer
Måleudstyr til lagtykkelse
- Lagtykkelsesmåler med V-not sensorMåleområde fra op til 0... 500 µmIndstillelige alarmgrænseværdierRobust kabinetSoftware Datahukommelse til 2000 måleværdierHøj præcision på op til ±(1,0 % v. MW. + 0,5 µm) for små belægningerValgfrit med ISO kalibreringscertifikat
Tekniske specifikationer
- Måleområde Fe: 0... 500 µm; NFe: 0... 500 µmNøjagtighed efter foliekalibrering ± (1,0 % af MW. + 0,5 µm)Nøjagtighed efter nulstilling ± (1,0 % af MW. + 0,7 µm)Sondediameter Ø17 mmYderligere specifikationerOpløsning 0,1 µm (<100 µm), 1 µm (>100 µm)Målelige materialerFE-substrater som f.eks. FE-substrater som f.eks. stål og jernNFE'er med en eller flere af følgende: NFE'er med en eller flere af følgendeMin. Krumningsradius konveks 5 mmMin. Krumningsradius konkav 25 mmMin. Måleflade Ø 17 mmMin. Lagtykkelse 0,2 mm (på magn. (Materialer)0,05 mm (på ikke magn. (Materialer)Sondetilstand automatisk. Tilstand med materialeregistrering (Fe + NFe); magnettilstand (Fe): Hvirvelstrømsmodus (NFe)Kalibrering med flere punkter (1 ... 4 point for hver gruppe); nulpunktskalibreringEnheder µm, mm, milsDataoverførsel USB 2.0Hukommelse en flygtig målegruppe (DIR tilstand); fire målegrupper med automatisk. Lagring og maks. 2000 måleværdier (GEN. tilstand)Statistikfunktioner antal d. Måleværdier, middelværdi, minimum, maksimum, standardafvigelseAlarmvisning ved overskridelse af den indstillelige øverste og nederste alarmgrænseAutomatisk slukning: automatisk. Afbryderfunktion (3 min.)Spændingsforsyning 3 x 1,5 V AAA-batterierDisplay 128 x 128 pixel LCD-displayEkstra visning batteristatus, fejlregistreringDriftsbetingelser 0... +50 °C; 20... 90 % RF ikke kondenserendeLagerbetingelser: -10... +60 °C; 20... 90 % RF ikke kondenserendeMål 143 x 71 x 37 mm (L x B x H)Vægt med sensor og batterier: 271 g.
- Produkttype
Måleapparat til tykkelse
- Måletype
Stål
Aluminium
Messing
Zink
Støbejern
Gråt støbejern
Kobber
ikke-jernholdige substrater
jernholdige substrater
Isoleringsbelægninger på ikke-magnetiske metaller
- måleområde
0 - 500 µm
Fabriksstandard
- Driftsspænding (detaljer)
4,5 V
- Dim.
(L x B x H) 143 x 71 x 37 mm
- Vægt
271 g
- Visning
LCD
- Opløsning
0.1 µm
- nøjagtighed
1 %
- Indhold
1 stk
- Måleområde (max.)
500 µm
- Måleområde (min.)
0 µm
- Målemetode
Magnet
Hvirvelstrøm
- Bredde
71 mm
- H
37 mm
- L
143 mm
Dokumenter og downloads
Datablad
Datablad 2813582 PCE Instruments Måleapparat til tykkelse 0 - 500 µm
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2813582 PCE Instruments Måleapparat til tykkelse 0 - 500 µm
Beskrivelse
Måleapparatet til måling af lagtykkelser kan pålideligt bestemme tykkelsen af eksempelvis plast, lak og andre belægninger på jernholdige og ikke-jernholdige metaller. Med et måleområde på op til 0 … 500 µm på jernholdige metaller dækker måleapparat til måling af lagtykkelser et stort område af måleopgaver. På grund af nøjagtigheden på op til ± (1,0 % af MW. 0,5 µm) er måleapparat til måling af lagtykkelser et meget præcist målemiddel. Sensoren ved lagtykkelsesmåleren har en V-not. Takket være denne V-not er det muligt at foretage målinger på konvekse overflader med lagtykkelsesmåleren. Ud over de konvekse overflader kan der også foretages målinger på konkave overflader med lagtykkelsesmåleren. Under målingerne kan måleværdierne gemmes på måleapparat til måling af lagtykkelser. Der kan i den forbindelse lagres maksimalt 2.000 måleværdier ved en lagtykkelsesmåler. Efter et målefgennemløb kan måleværdierne overføres fra måleapparat til måling af lagtykkelser ved hjælp af softwaren til en computer og analyseres. Til videreforarbejdning af måleværdierne kan disse eksporteres i CSV format. Med grænseværdi-alarmfunktionen på måleapparat til måling af lagtykkelser kan der gemmes et faktisk område. Hvis testobjektet er inden for det deponerede område ved lagtykkelsesmåleren, signaleres dette ved hjælp af en grøn LED. Hvis måleværdien er placeret uden for det indstillede område, vises dette ved hjælp af en rød LED-diode fra måleapparat til måling af lagtykkelser. På grund af grænseværdi-alarmfunktionen kan måleapparat til måling af lagtykkelser anvendes for eksempel ved indgangs- og slutkontrol til kvalitetssikring. For en særlig beskyttelse af elektronikken er kabinettet yderligere gummibelagt på lagtykkelsesmåleren. Som ekstraudstyr kan måleapparatet til måling af lagtykkelser være udstyret med et ISO-kalibreringscertifikat.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- Måleområde FE: 0... 500 µm, NFe: 0... 500 µmOpløsning: 0,1 µm (<100 µm), 1 µm (>100 µm)Datahukommelse til 2000 måleværdierFE's substrater som f.eks. stål og jernNFE Stubstader som for eksempel: Aluminium og kobberPraktisk V-not på målehovedet
Inkluderet i leveringen
- 1 x lagtykkelsesmåler PCE-CT 80HP-FN0D53 x 1,5 V AAA-batterier 1 x transportkuffert1 sæt standardfolier1 x kalibreringsplader (Fe og NFe) 1 x brugsanvisning
Tip
PCE Instruments lagtykkelsesmåler PCE-CT 80HP-FN0D5 som overflademålingsteknologi ved brug som tykkelsesmåler |materialetykkelsesmåleapparat |||||
