PCE Instruments LM-MP-RC400 Magnetfelt analyseapparat
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Magnetfelt-analyseudstyr
- Magnetfelttester til rotorer
- Radial og aksial måling mulig
- 360°-drejning via stepmotor
- Op til 1000 målepunkter pr. omdrejning
- Højdejusterbar sondeholder op til 12 cm
- USB-tilslutning til pc
- Eksport som CSV og PNG
- Software rotorCheck medfølger
Tekniske specifikationer
- Magnetfelt DC
- Måleområde: 0 ... 40000 A/cm
- Opløsning 0,1 A/cm
- Nøjagtighed ± 1 A/cm op til 50 A/cm, ± 2 % v.MW fra 50 A/cm
- Magnetfelt DC
- Måleområde -4000 ... +4000 MT
- Opløsning 0,01 MT
- Nøjagtighed ±0,13 MT til 6,28 MT,± 2 % v.MW fra 6,28 MT
- Sensor
- BETEGNELSE LM-MP-PM4-TR
- Mål højde: Maks. 12 cm
- Maks. Rotordiameter: 60 mm
- Generelle specifikationer
- Kalibrering punktkalibrering via software (skal ske ved ikke-indlagt rotor)
- Beskyttelsesklasse (enhed) IP20
- SPÆNDINGSFORSYNING 5 V DC (USB)
- Driftsbetingelser 0... 50 °C , 10... 90 % RF
- Opbevaringsbetingelser 0... 50 °C , 10... 90 % RF
- Dimensioner ( L x B x H) 120 x 60 x 195 mm
- Vægt 780 g
- Produkttype
Magnetfelt analyseapparat
- Spændingsforsyning
5 V/DC
- Dim.
(Ø x L) 60 mm x 120 mm
- Vægt
780 g
- Bredde
60 mm
- L
120 mm
- (Ø)
60 mm
Dokumenter og downloads
Datablad
Datablad 3812818 PCE Instruments LM-MP-RC400 Magnetfelt analyseapparat
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3812818 PCE Instruments LM-MP-RC400 Magnetfelt analyseapparat
Beskrivelse

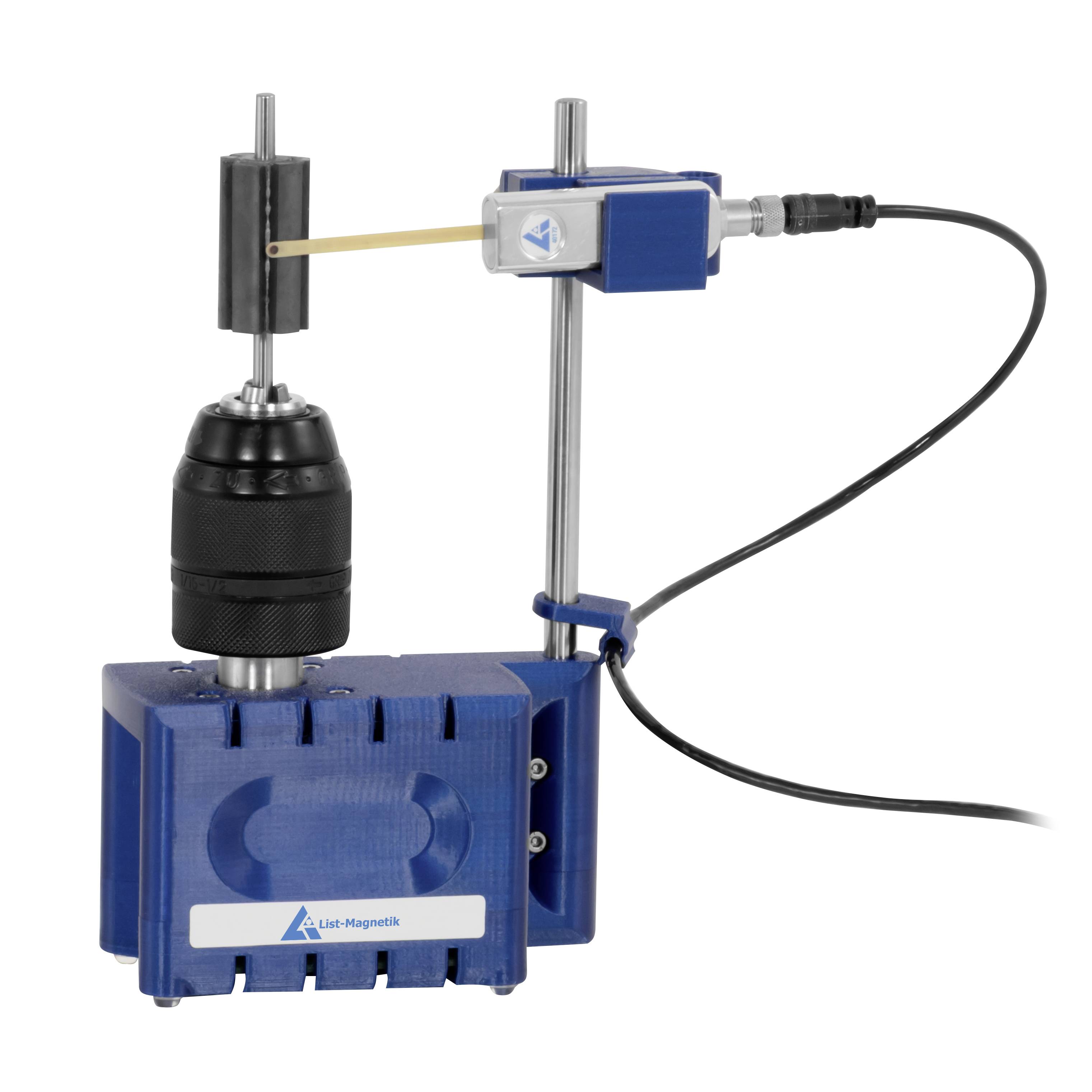

Magnetfelttester Rotor-Check 400 er en praktisk kontrolmekanisme til kontrol af rotorens magnetfeltsstyrke. Enheden og målesonden tilsluttes direkte via USB til en Windows-pc. Den ideelle løsning til præcis magnetfeltsmåling og magnetfeltanalyse.
Du kan med magnetfelttester meget præcist opdage en lang række parametre fra en magnetrotors:
- Magnet- eller magnetiseringskvalitet
- Fejl ved samling af lamelstablen
- Påvirkninger gennem homogenitet af den laminerede kerne
- Position af lamelstablen til akslen
- Magnetisering af spredningsfelt
- Lokale og globale polspidser
- Fluxtæthed i midten af polen
- Polbredde
- Polforskydning
Polsammenligning
Den præcise og højopløselige stepmotor drejer rotoren på få sekunder med 360°. Med den gratis software RotorCheck kan du registrere en præcis kurve over magnetfeltets styrke og magnetvinkel og statistisk analysere den. Målesonden placeres således i konstant afstand fra rotoren ved hjælp af en anordning, der er variabel i højden. Det er vigtigt for at opnå sammenlignelige magnetiske målinger under omdrejningstallet og for at sikre en præcis magnetfeltsstyrke over hele rotorforløbet.

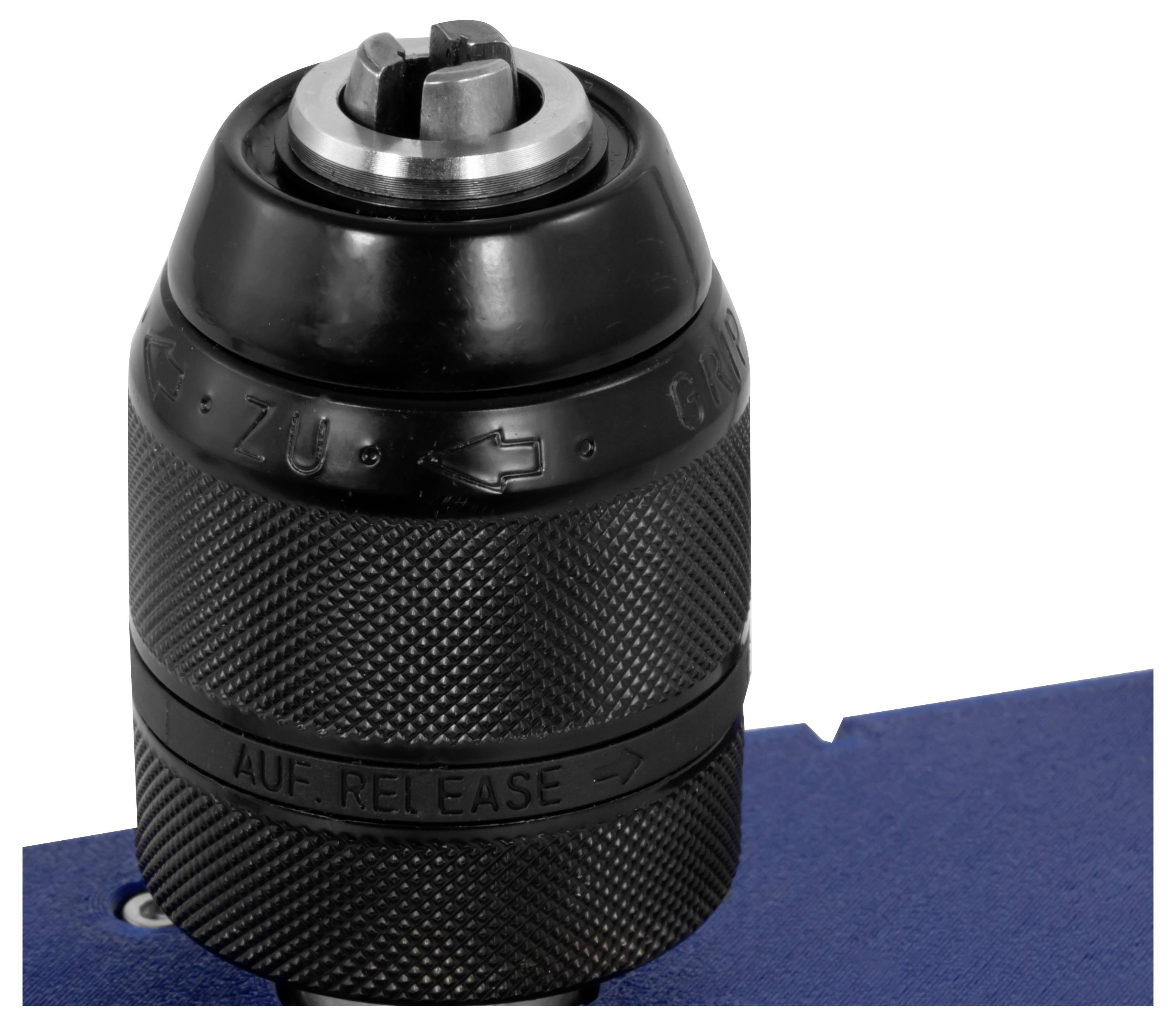

Rotoren kan have en akse på op til 13 mm Dick. Fiksering af målesonden kan indstilles i højden op til 12 cm, hvilket muliggør was en fleksibel håndtering til forskellige rotorstørrelser.

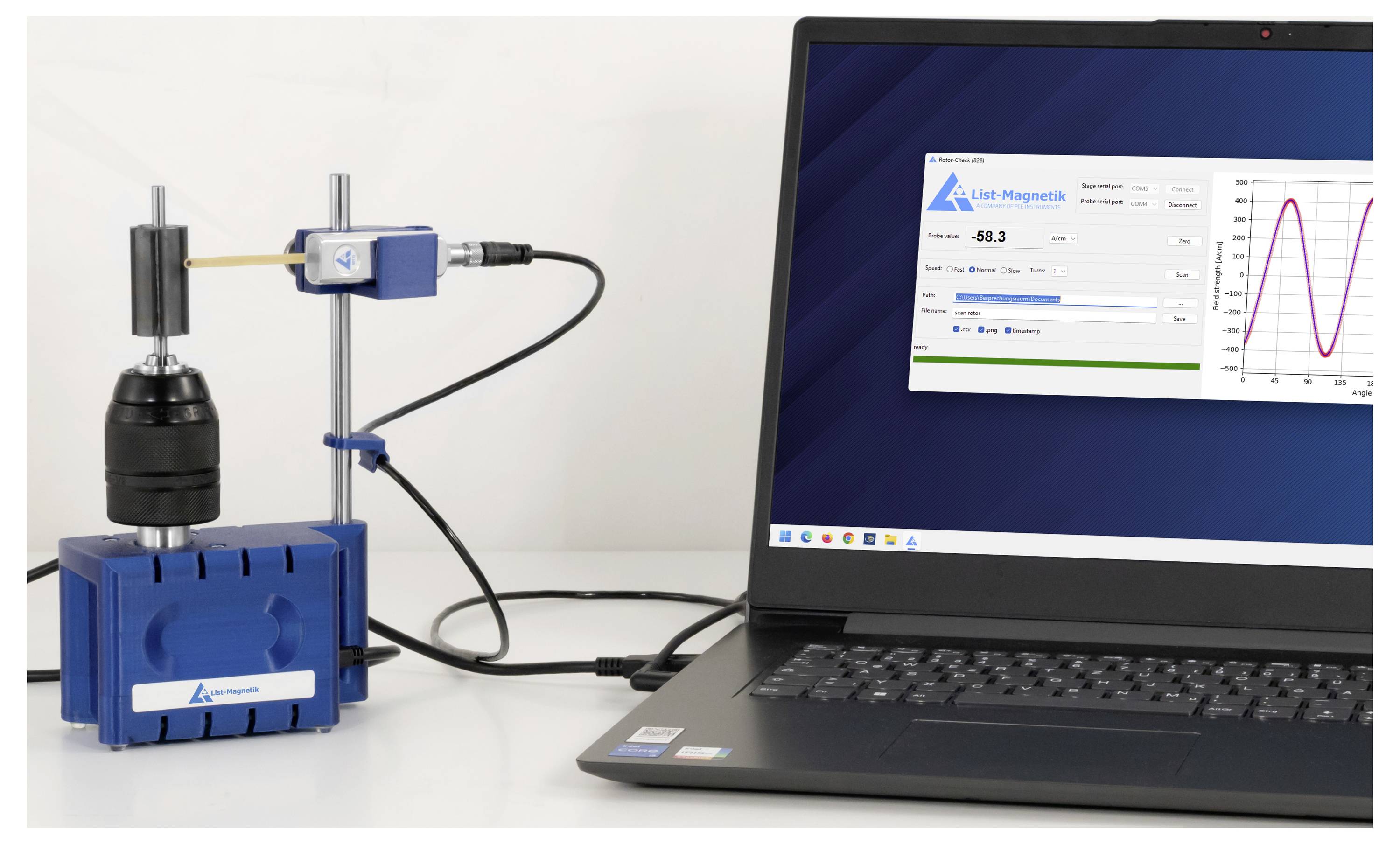

Ved registrering af måleværdierne med softwaren RotorCheck har du mulighed for at eksportere de optagne måledata direkte som grafik eller som CSV til for eksempel Microsoft Excel for at analysere og dokumentere magnetfeltsmålingen detaljeret.

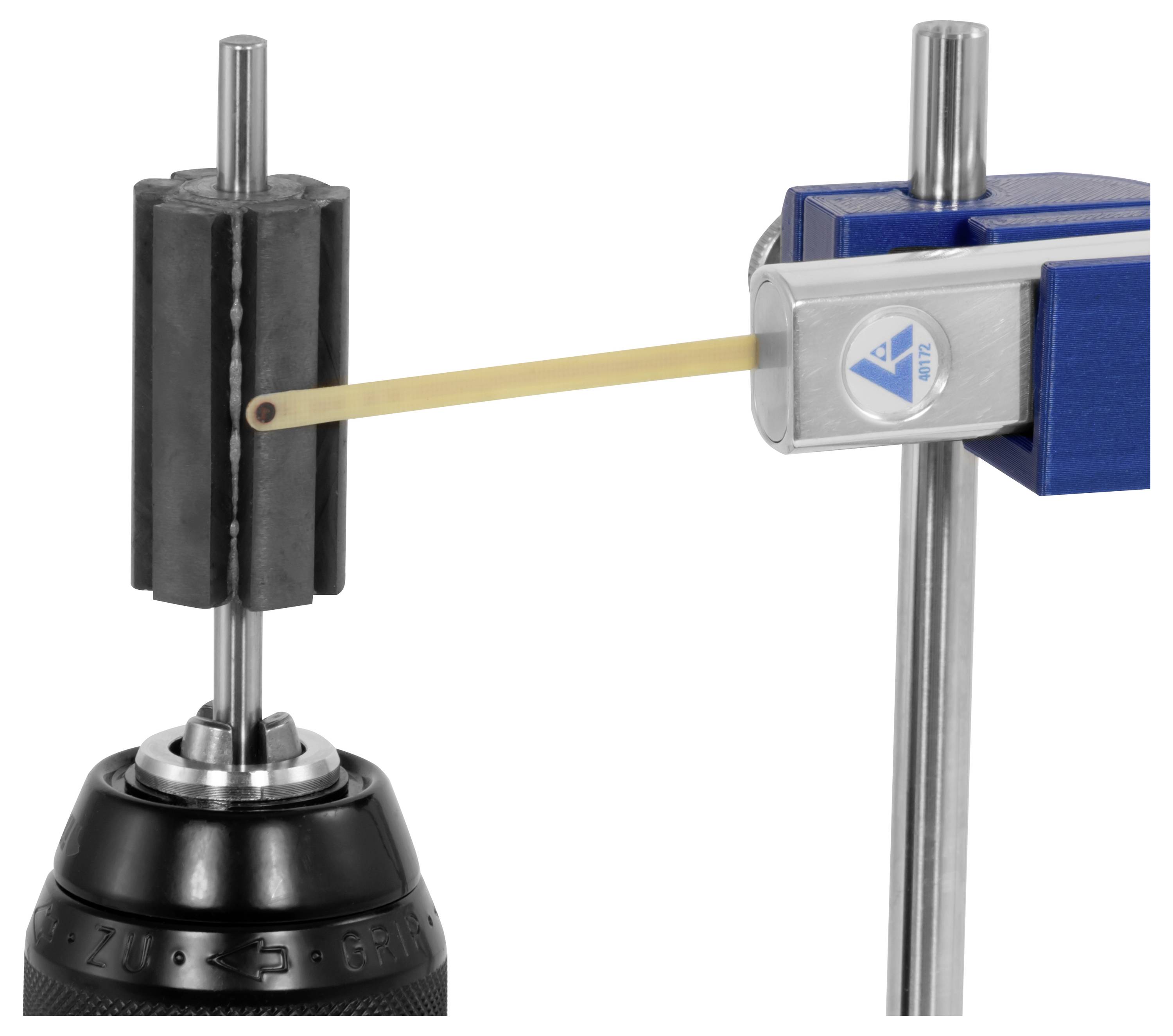

Magnetfelttesteren leveres med en transversal tungersonde PM4-TR. Der medfølger 3 holdere til målesonden, til aksial måling (for eksempel sensormagnet) eller radial måling (for eksempel magnetrotor). På kundeønske kan der også leveres adapterbøsninger, for at kunne måle i bestemte intervaller til magnetrotoren.
Magnetfelttester rotor-Check 400 og den tilhørende målesonde tilsluttes til en pc eller bærbar computer med to USB-tilslutninger og behøver ingen yderligere ekstern spændingsforsyning.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Du kan med magnetfelttester meget præcist opdage en lang række parametre fra en magnetrotors:
- Magnet- eller magnetiseringskvalitet
- Fejl ved samling af lamelstablen
- Påvirkninger gennem homogenitet af den laminerede kerne
- Position af lamelstablen til akslen
- Magnetisering af spredningsfelt
- Lokale og globale polspidser
- Fluxtæthed i midten af polen
- Polbredde
- Polforskydning
Polsammenligning
Den præcise og højopløselige stepmotor drejer rotoren på få sekunder med 360°. Med den gratis software RotorCheck kan du registrere en præcis kurve over magnetfeltets styrke og magnetvinkel og statistisk analysere den. Målesonden placeres således i konstant afstand fra rotoren ved hjælp af en anordning, der er variabel i højden. Det er vigtigt for at opnå sammenlignelige magnetiske målinger under omdrejningstallet og for at sikre en præcis magnetfeltsstyrke over hele rotorforløbet.
Rotoren kan have en akse på op til 13 mm Dick. Fiksering af målesonden kan indstilles i højden op til 12 cm, hvilket muliggør was en fleksibel håndtering til forskellige rotorstørrelser.
Ved registrering af måleværdierne med softwaren RotorCheck har du mulighed for at eksportere de optagne måledata direkte som grafik eller som CSV til for eksempel Microsoft Excel for at analysere og dokumentere magnetfeltsmålingen detaljeret.
Magnetfelttesteren leveres med en transversal tungersonde PM4-TR. Der medfølger 3 holdere til målesonden, til aksial måling (for eksempel sensormagnet) eller radial måling (for eksempel magnetrotor). På kundeønske kan der også leveres adapterbøsninger, for at kunne måle i bestemte intervaller til magnetrotoren.
Magnetfelttester rotor-Check 400 og den tilhørende målesonde tilsluttes til en pc eller bærbar computer med to USB-tilslutninger og behøver ingen yderligere ekstern spændingsforsyning.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

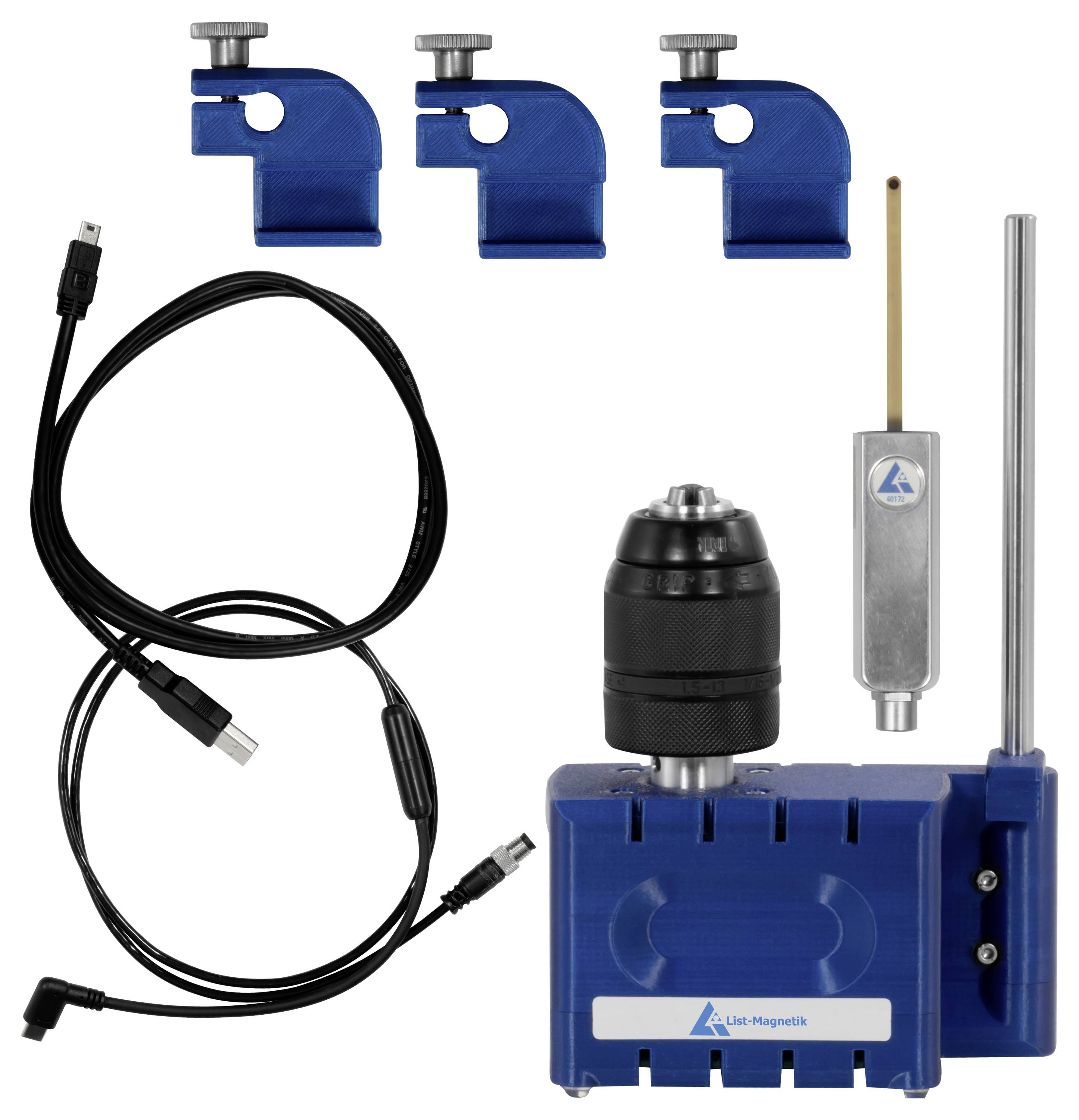

Inkluderet i leveringen
- 1 x magnetfelttester LM-MP-RC400
- 1 x transversale tungersonde LM-MP-PM4-TR
- 1 x USB-tilslutningskabel
- 3 x holdere
- 1 x Solo sonde-tilslutningskabel USB-C.
- 1 x software Rotorcheck (i download-område)
