Magnet-analysator (permacograf), et billigt kontrolapparat til måling af hysterese af hårdtmagnetiske materialer, giver en høj nøjagtighed i målingen og er med sin præcision næsten sammenlignelig med et permacraph.
MagInspect er særligt egnet til undersøgelse af permanent magnetiske materialer som magnetmaterialer af AlNiCo, ferrit, SmCo eller neodym. Det giver en præcis måling af hysterese og understøtter materialekontrol af disse specialiserede magnetmaterialer.

Magnetanalysatoren (permacraph) kan erstatte en permagrparagraf, som bestemmer materialernes magnetiske egenskaber. Desuden er MagInspect et betaleligt og brugervenligt testapparat, som ved hjælp af en impulsprocedure kan registrere magnettiserings- og afmagnetiseringskurven. Styreenhed og ekstern impuls-målesonde er udstyret med innovativ måleelektronik, der muliggør en præcis og pålidelig måling af magnetsier- og afmagnetiseringskurven. En særlig fordel ved MagInspect er, at geometrien for det objekt, der skal måles, i vid udstrækning er fri, mens der ved målingen med et permacagraph kræves særlige magnetgeometrier.

Typiske anvendelsesområder for MagInspect er:
Materialetest og kvalitetskontrol
Bestemmelse af materialers magnetiske egenskaber
Forskning og udvikling
Undersøgelse af nye materialer/legeringer for magnetiske egenskaber
Produktionskontrol
Overvågning af magnetisering af komponenter under fremstillingen
Dokumentation
- Optagelse af hysterese i magnetproduktionen

Måleparametre ved MagInspect:
Den nødvendige magnetiske feltstyrke (i_HC) for at reducere den magnetiske feltstyrke til et materiale
- Remanens (BR): Restmagnetisering, der bliver i et materiale, efter at det eksterne magnetfelt er fjernet
Mætningsmagnetisering (MS): Maksimal magnetisering af et materiale
- Hysterese: Kurve, repræsenterer forholdet mellem magnetfeltets styrke og magnetisering

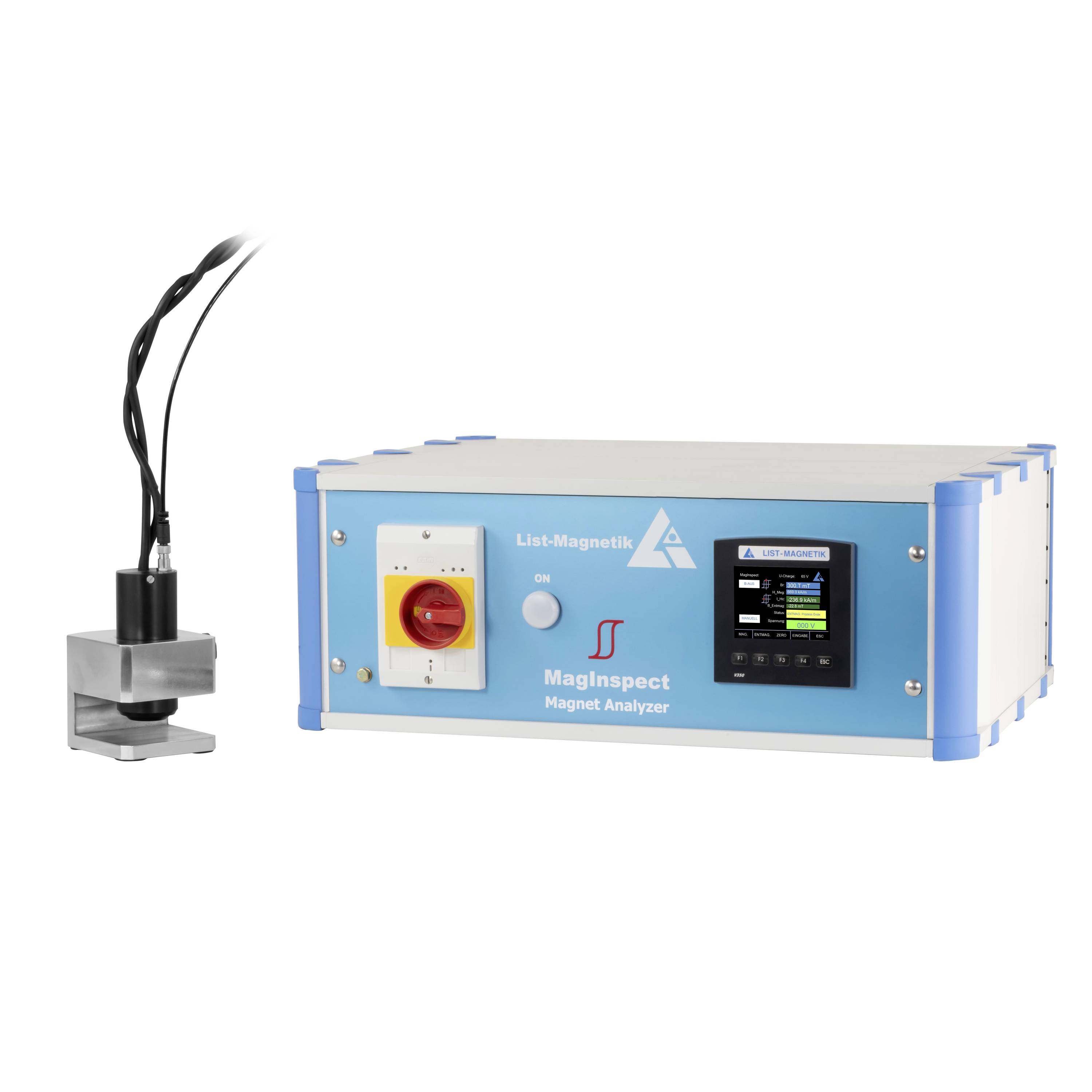

Impulsmålesonden er udstyret med en indbygget Hall-sonde, der har en nyudviklet måleelektronik. Dette kan med en frekvens på op til 10 kHz optage sondens måleværdier meget præcist med en 16-bit A/D-omformer. Samtidig er der installeret en magnetsier- og afmagnetiseringspunktspole, som producerer antimagnetomerende og afmagnetiserende impulser. Styreenheden genererer de enkelte impulser, mens sondens måleelektronik præcist registrerer magnetmaterialets magnetiske topfeltstyrke (H-værdi) og flowværdi (B-værdi).
Hele målingen sker automatisk, idet der for hver 10-13 impulser frembringes til magnetiseringen og afmagnetiseringen. Magnetmaterialet kan vælges i styreenheden for at bruge de rigtige paramenter.
Styreenheden genererer på basis af de enkelte H- og B-værdier hysteresekurve i enkelttrin, som vises på farvedisplayet. Koercitivkraften IHcI_HcIHc og remanensen BrB_RBR er direkte resultater af hysteresekurve og giver vigtige oplysninger om magnetisk materialeanalyse og materialetest.
Når hele forløbet er slut, kan værdierne overføres til Microsoft Excel. Microsoft Excel tilbyder importfunktionen DataStreamer, der gør det muligt at overtage data direkte fra styreenheden. En matematisk spline-funktion, der er implementeret i en Excel-makro, makro beregnet og viser en præcis hysterese.

Hurtig metode til bestemmelse af i_HC- og BR-værdi uden hysterese i manuel tilstand

Magnetanalysatoren (peragraph) giver desuden mulighed for en hurtigmetode til sammenligning af HC-værdierne for et materiale til kvalitetskontrol i serien. Denne metode gør det muligt at foretage en effektiv og præcis prøvning af materialer i produktionen for hurtigt at evaluere materialernes magnetiske egenskaber og sikre kvaliteten.
Med hurtigmetoden kan der manuelt udløses en antimagnetisering, som er afstemt efter magnetmaterialet. Som resultat vises i_HC-værdien (koercitivkraft) og BR-værdien (remanens) på styreenheden.

Fordele MagInspect i forhold til Permagraph
Impulsmetoden opnår med den lille sonde meget høje feltstyrker, der er nødvendige for at mætningen af materialet. Denne høje præcision giver mulighed for en præcis materialetest og materialeanalyse af de magnetiske egenskaber, især ved små eller komplekse formede magnetmaterialer.
Det er ikke nødvendigt med et eksternt, krævende magnotisier-åg med specielle polindsatser til forskellige magnetgeometrier. Dette gør det nemmere at foretage materialetest og materialeanalyse, da sonden genererer direkte de nødvendige magnetiserimpulser og afmagnetiseringsimpulser, uden at udstyret behøver ekstra udstyr.
Impulsmetoden kræver ingen kompensationsspoler for at bestemme magnetmaterialets B-værdi, da hver impuls lyder helt og ikke har noget magnetiseringsfelt ved B-måling.
Den lille impuls-målesonde er stort set uafhængig af magnetens geometri, så også udenforstående magneter på rotorer kan måles uden problemer.
Magnetanalysatoren er desuden væsentligt billigere end et permacraph og tilbyder en effektiv løsning til magnetmaterialetest og materialeanalyse.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
