PCE Instruments LM-FL250-HM2 Magnetfelttester med dataloggerfunktion

Det kompakte fluxmeter List-Magnetik flux-CHECK 250 er et nyt måleapparat til bestemmelse af den magnetiske strøm i et magnetsystem eller enkelmagneter. Dette innovative apparat giver en præcis mulighed for ferromagnetisk materialetest og er ideal til materialeanalyse og materialetest ved forskellige anvendelser.

For at kontrollere en permanent magnet eller et magnetisk system er det afgørende, hvordan magnetkvaliteten og magnetens magnetisering er. Måling af magnetfeltets styrke med en magnetfeltsensor er kun mulig på enkelte punkter og tager ikke højde for magnetens volumen. Denne opgave overtager en fluxmeter med hjelmholdspole, der muliggør en præcis og volumetrisk måling af hele magnetfeltet.

I kombination med List-Magnetik i hjelmholtz-momentspole HM-1 kan den magnetiske gennemstrømning af permanentmagneter bestemmes meget præcist, da hele magnetens volumen måles positionsuafhængigt. Derved beregnes magnetens indvirkning på spolen i form af en elektrisk spænding og omregnes til flowværdi (eller Flux). Ud over hjelmholtz-momentspolen HM-1 kan alle typer af spoler eller spolestanden tilsluttes til apparatet, hvilket giver was en høj fleksibilitet i ferromagnetisk materialetest og materialeanalyse.

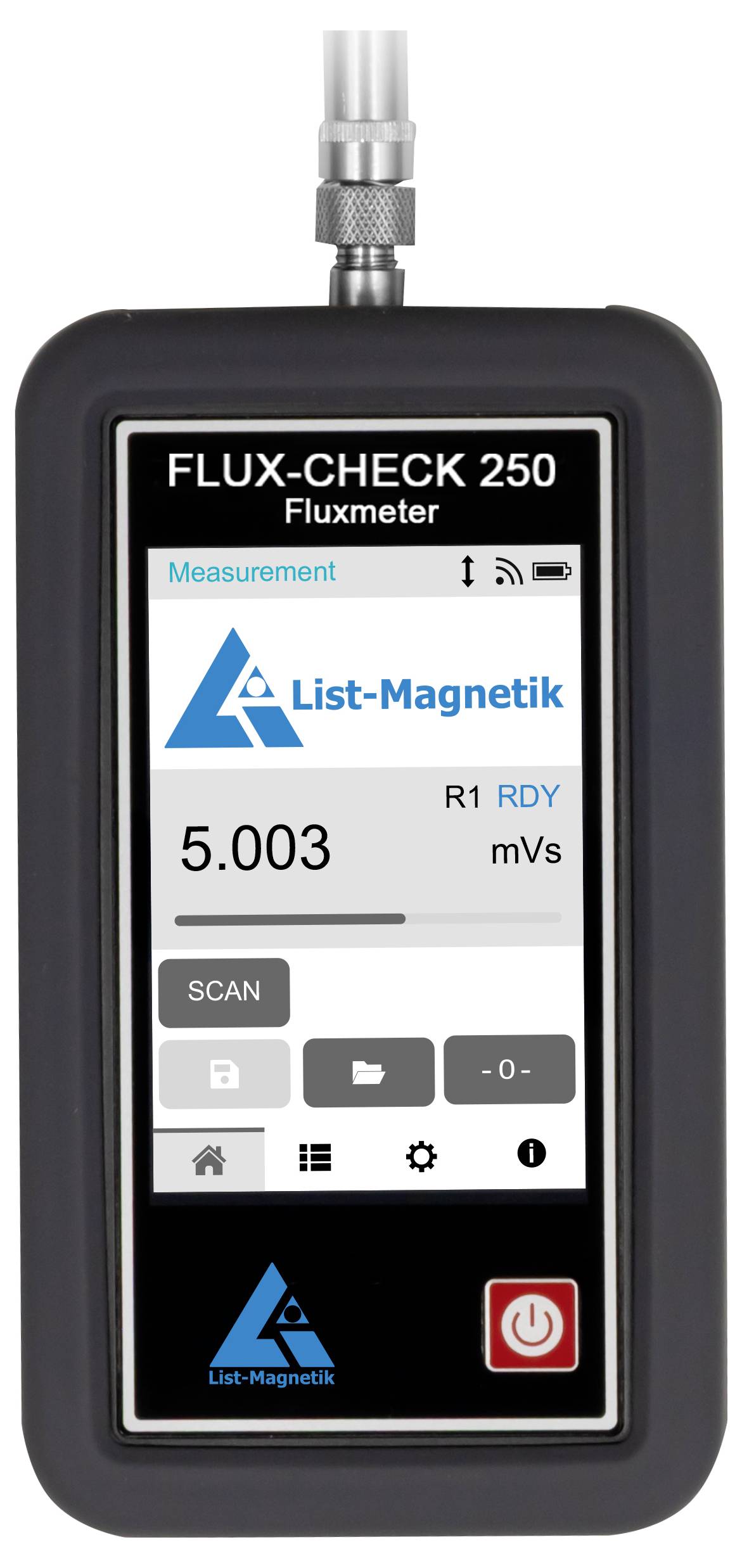

Ved måling af flowmålets registrerede impulskurve opnås et område, der som integralet bestemmer flowværdien. Denne flade bliver bearbejdet som grafisk visning på LCD-touchpanelet med en opløsning på 320 x 480 pixel, og den rigtige flowværdi beregnes ud fra dette. Teknisk set er Fluxmeter flux-CHECK 250 en elektronisk analog spændings-integrator.

Ved flux-CHECK 250 forekommer en drift med mange fluxmeter efter opstart, som medfører en længere ventetid indtil den første måling, eller der skal kompenseres igen og igen i løbet af målingsserien. I stedet angives der en triggerværdi, fra hvilken målingen begynder, hvor den forrige driftværdi automatisk tages som værdi. Straks efter tilslutning er apparatet parat til måling, hvilket giver was en hurtig og pålidelig materialetest og materialeanalyse, uden tidstab takket være vedvarende driftskompensation.

Ved siden af magnetisk gennemstrømning i Fluxmeter kan der registreres yderligere oplysninger om spole og magneten, der er blevet målt. Disse data kan anvendes til beregning af yderligere erklæringer til støtte for materialeanalyse og præcis materialekontrol af permanentmagneter og andre magnetiske systemer.
Spolens (n) vindings-tal - deraf beregnes den "reelle flow"
Spolekonstanten i hjelmspolen, deraf beregnes "magnetisk moment"
Magnetens volumen, deraf beregnes fluxtæthed B.

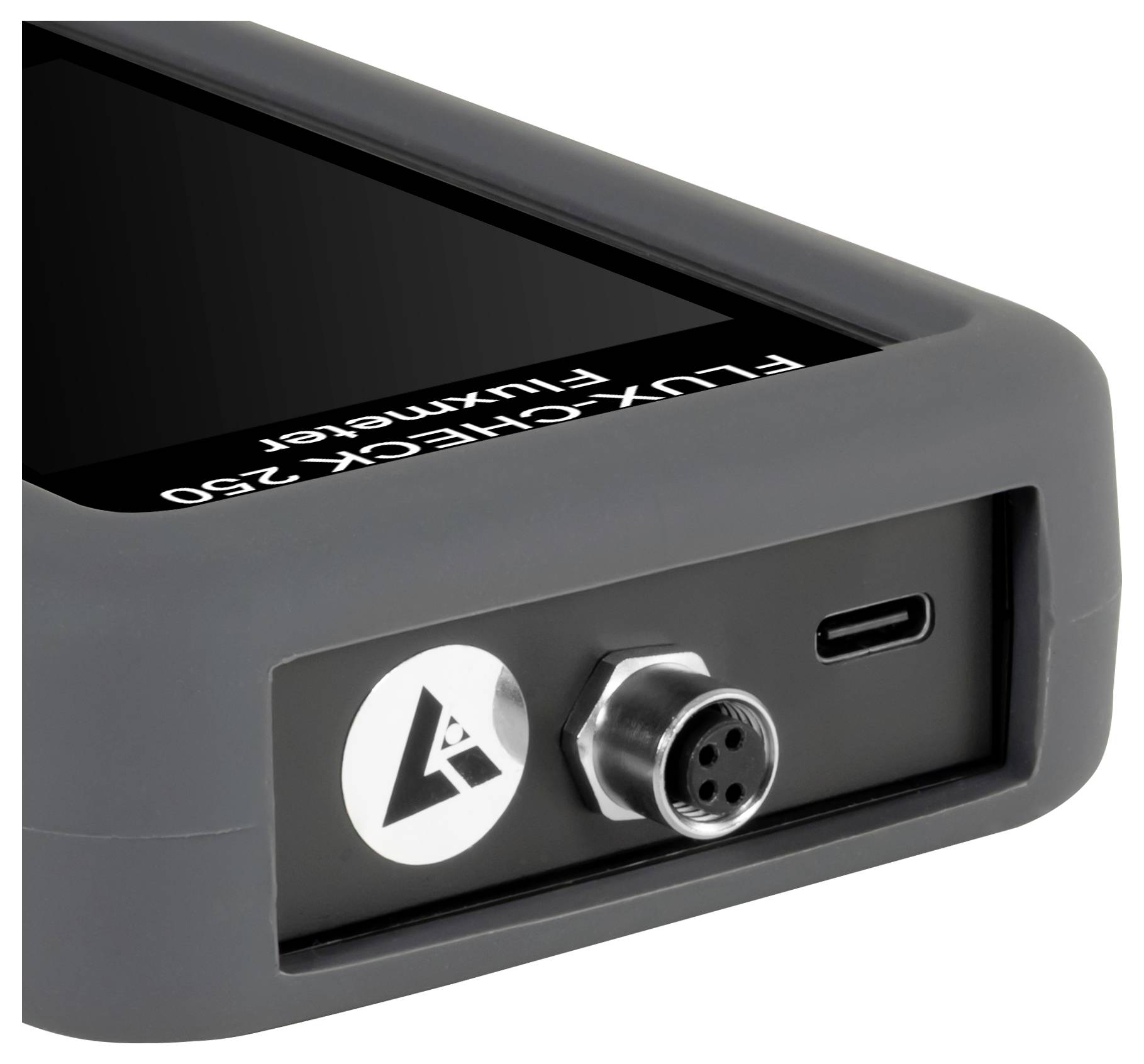

Apparatet understøtter dig med en fleksibel måleværdihukommelse, en kombineret digital- og analog visning samt måling af topværdier. Takket være den trådløse Bluetooth-interface kan data overføres til en Windows-pc samt til apps til Android og iOS. Via USB-interface kan enheden tilsluttes en ekstern strømkilde kontinuerligt.

På Fluxmåleren er der implementeret et SCPI-interface, som gør, at apparatet kan udføre målinger og levere måleværdier fjernstyret i linjedrift. Tilslutningen sker via USB, hvorved strømforsyningen sikres, og vedvarende drift sikres.
