PCE Instruments eMobility-installationstester Type 2 Mode 3 Antal forbindelser 5 x
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Ladestationer til elbiler
- Måletilslutningsadapter til Wallbox
- Køretøjssimulering
- Kabel-simulering
- CP-udgang og netstikdåse til måleformål
- Inkl. transporttaske
- PE-fortest
- Status for Proximity Pilot PP og control-piloten CP
- Simulering af CP-fejl »E« og PE-fejl
- Strømstikdåse til måleformål
- Sikkerhedsmåletilslutninger

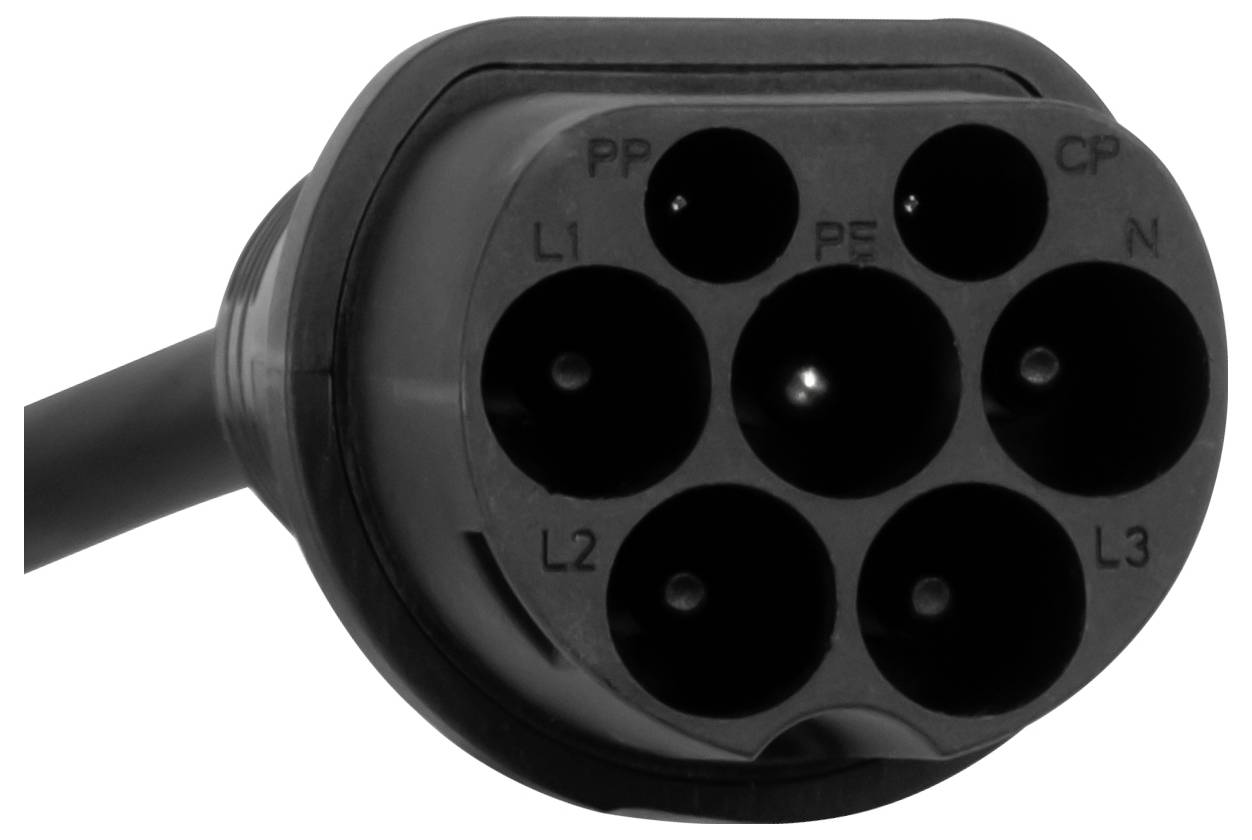

- Inkl. type 2 stik
- Inkl. Adapter på type 1
Tekniske specifikationer
- Testfunktioner
- PE for-test ja, med kapacitiv elektrode
- PP Simulation åben, 13 A, 20 A, 32 A, 63 A.
- CP STATUS A, B, C, D.
- CP FEJL "E" E.
- PE-fejl / jordingsfejl Ja
- Generelle specifikationer
- TILSLUTNINGER L1, L2, L3, N, PE
- Tilslutninger ekstra oplysninger maks. 230V (1-fase) / 430V (3-faser); 50 / 10A / 250 V type 2 stik fast på kablet (der kræves en valgfri adapter til type 1)
- Norm(er) IEC62196-2 type 2 stik
- Kabellængde 25 cm
- Sikkerhedsstandard II / 300V
- Strømstikdåse maks. 250 V; 50/60 Hz; 10 A
- Udgange 2 stk. 4mm bøsninger (signaludgangsklemmer)
- Sikring(er) stikkontakt T10A/250V
- Beskyttelsesklasse (enhed) IP40
- Vægt: 643 g
- Dimensioner (L x B x H) 600 x 105 x 73 mm
- Driftsbetingelser 0... 40 °C , 80 % RF
- Lagerbetingelser: -10... 50 °C , 80 % RF
- Sprog under vejledning tysk, engelsk
- Produkttype
eMobility-installationstester
- Opladningsstik
Type 2
- Ladetilstand
Mode 3
- Antal forbindelser
5 x
- Antal faser
1-faset og 3-faset
- Kabellængde
25 cm
IP40
- Kontrolmærker
IEC62196-2 type 2 stik
- Producentfarve
Sort-grå
- L
600 mm
- Bredde
105 mm
- H
73 mm
- Vægt
643 g
Dokumenter og downloads
Datablad
Datablad 3192919 PCE Instruments eMobility-installationstester Type 2 Mode 3 Antal forbindelser 5 x
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3192919 PCE Instruments eMobility-installationstester Type 2 Mode 3 Antal forbindelser 5 x
Beskrivelse

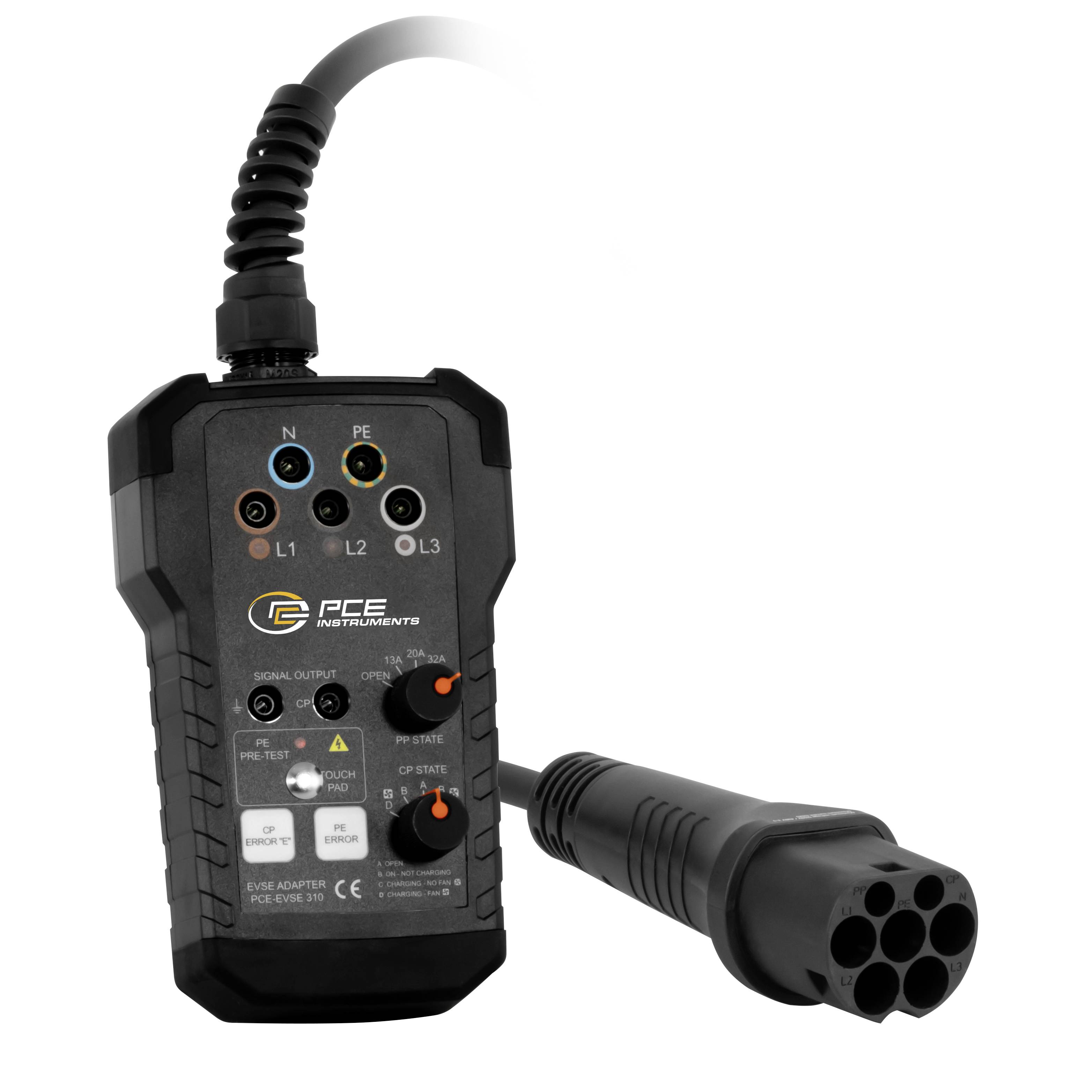

EVSE-testeren til Wallbox er til VDE 0100 tester til test af ladestationer (opladnings-tilstand 3) til E-biler. Denne adapter kan bruges med installationstesteren PCE-ITE 55B eller med de fleste andre almindelige VDE 0100-testere. Takket være LED'erne til spændingsregistrering i de 3 faser kan det hurtigt konstateres, hvis der er en installationsfejl.
Med PP State drejekontakten kan ladekablets strømbelastning simuleres. Strømbelastningsevne simuleres med forskellige modstande i EVSE-tester til Wallbox, som er tilsluttet mellem PP- og PE-ledere. Med drejekontakten CP State kan forskellige køretøjstilstande simuleres. Køretøjets tilstande simuleres med forskellige modstande, som er tilsluttet mellem CP- og PE-ledere.

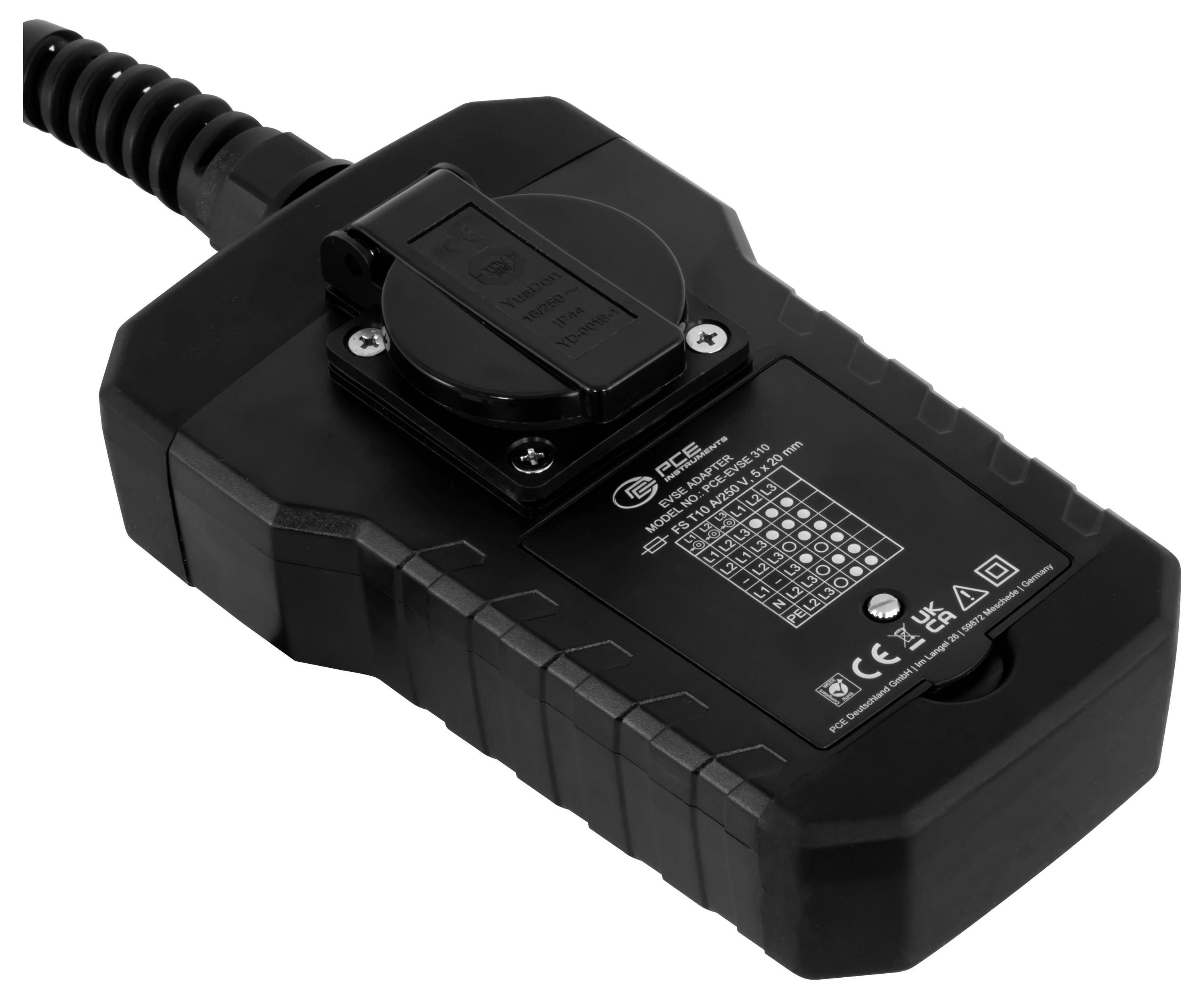

Der kan tilsluttes en ekstern belastning til stikdåsen. Denne udgang er kun beregnet til måleformål og giver mulighed for at kontrollere strømtællerens funktion. Derudover kan en PE-fejl (jordtilslutning) simuleres med EVSE-tester til Wallbox. EVSE-testeren til Wallbox leveres i en apparattaske. Som ekstraudstyr fås der en adapter til Wallbox med type 1-tilslutning.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Med PP State drejekontakten kan ladekablets strømbelastning simuleres. Strømbelastningsevne simuleres med forskellige modstande i EVSE-tester til Wallbox, som er tilsluttet mellem PP- og PE-ledere. Med drejekontakten CP State kan forskellige køretøjstilstande simuleres. Køretøjets tilstande simuleres med forskellige modstande, som er tilsluttet mellem CP- og PE-ledere.
Der kan tilsluttes en ekstern belastning til stikdåsen. Denne udgang er kun beregnet til måleformål og giver mulighed for at kontrollere strømtællerens funktion. Derudover kan en PE-fejl (jordtilslutning) simuleres med EVSE-tester til Wallbox. EVSE-testeren til Wallbox leveres i en apparattaske. Som ekstraudstyr fås der en adapter til Wallbox med type 1-tilslutning.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- Ladestik (eMobility): Type 2
Inkluderet i leveringen
- 1 x måletilslutningsadapter til Wallbox PCE-EVSE 310+
- 1 x brugsanvisning
- 1 x transporttaske
- 1 x type 2 stik
- 1 x adapter til type 1 (PCE-EVSE ADP)
