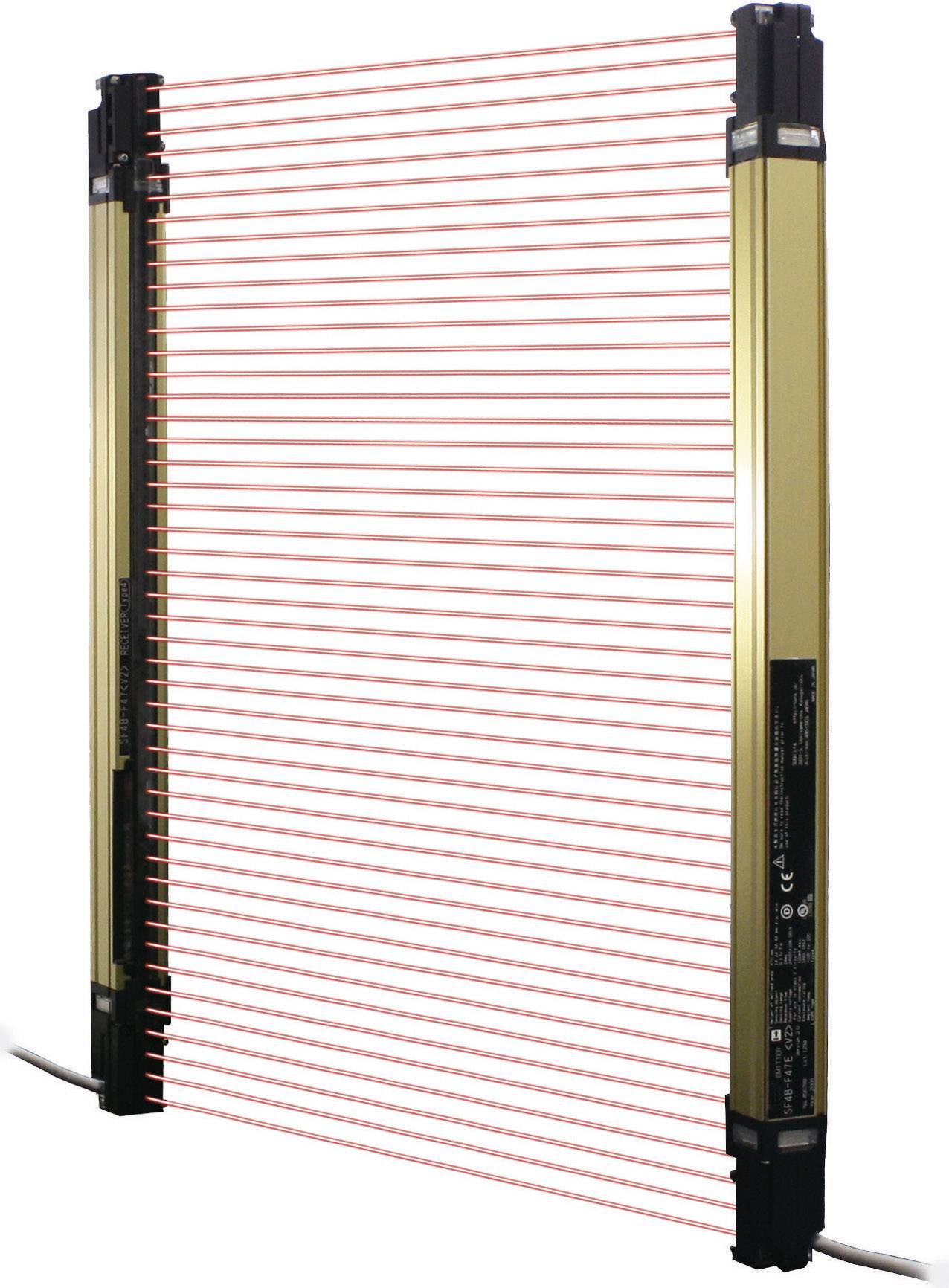

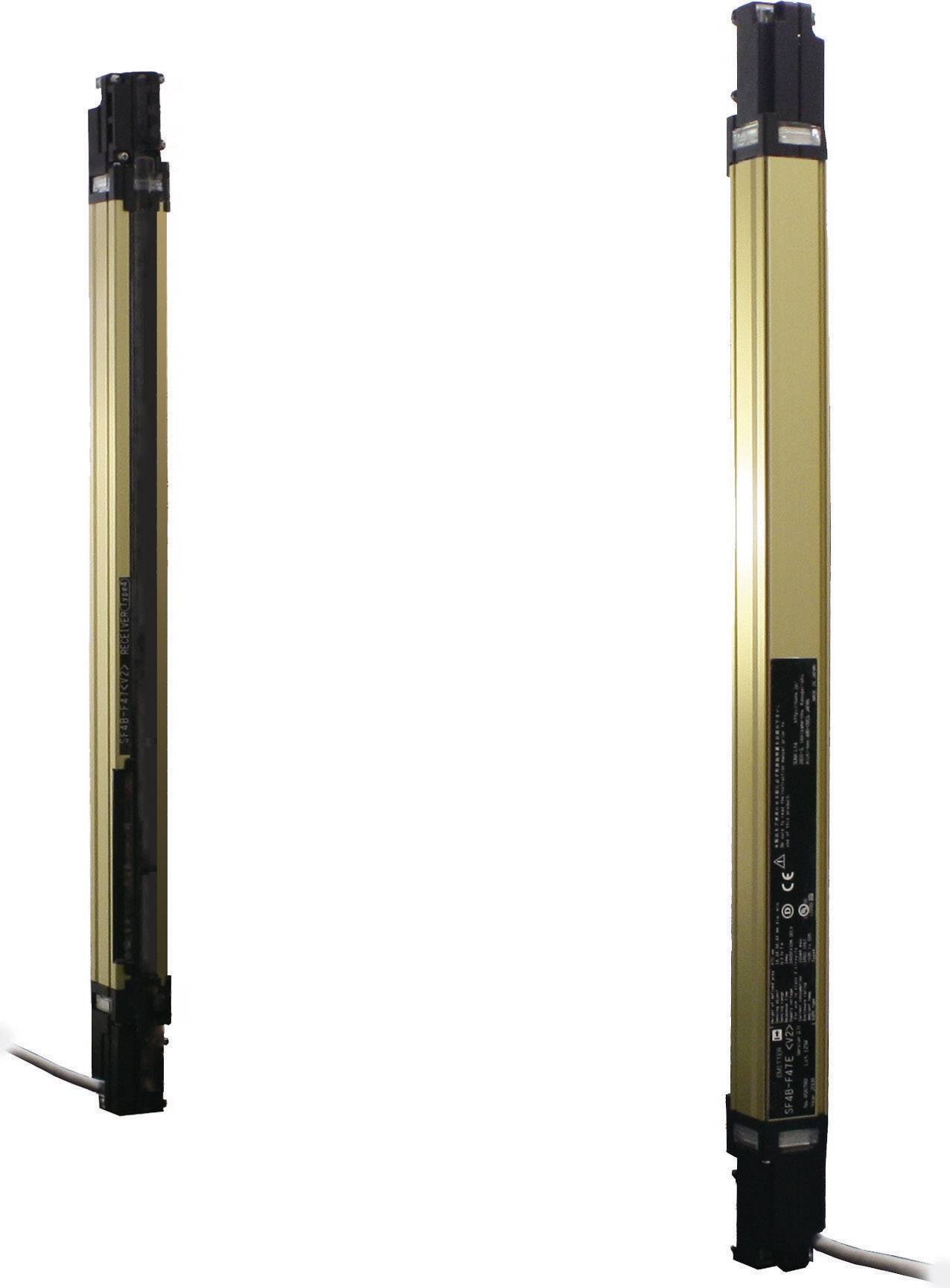

Panasonic Sikkerheds-lysgitter SF4B-H28(V2) Beskyttelsesfelthøjde 550 mm Antal stråler: 28
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Sikkerheds-lysgitter
L
30 mm
H
550 mm
Type
SF4B-H28(V2)
Anvendelsesområde
Håndbeskyttelse
Datablad (PDF)
Antal
Total (11.752,00 kr. / stk.r)
11.752,00 kr.
ekskl. moms
Gratis fragt
30 dages returret
Højdepunkter og detaljer
Safety Light Curtain SF4B, Typ4
Vigtig information
Tekniske specifikationer
- Beskyttelsesfeltbredde: 0,3 - 9 m
- Mindste synlige objekt: Ø25 mm
- Sendediode: infrarød LED (870 nm)
- Sikkerhedskategori: EN 61496-1/2 (type 4)/ ISO 13849-1 (kategori 4, PLE)/ IEC 61508-1 op til 7 (SIL 3)
- Tilslutning: stiktilslutning
- Udgang (Ampere): transistor (2 x PNP eller 2 x NPN/ kan skiftes) OSSD1/ OSSD2 (maks.) 200 mA
- Certificering: CE/TÜV
- Produkttype
Sikkerheds-lysgitter
- Type
SF4B-H28(V2)
- Anvendelsesområde
Håndbeskyttelse
- Driftsspænding maks.
24 V/DC
- Driftsspænding
24 V/DC (max)
- Maks. strømforbrug
230 mA
- Reaktionstid
90 ms
- Mindste objekt, der kan erkendes (diameter)
25 mm
- Sendertype
LED infrarød
- Aksellængde
870 nm
- Udgange
2 x PNP
- Udgangsstrøm
200 mA
- Performance Level
PL e
- Safety Integrity Level
SIL 3
- Sikkerhedskategori
4
- Stråler
28
- Stråleafstand
20 mm
- Beskyttelsesfelthøjde
550 mm
- Totalhøjde
550 mm
- Indhold
1 stk
IP67
- L
30 mm
- Bredde
28 mm
- H
550 mm
- Dim.
(L x B x H) 30 x 28 x 550 mm
- Min. Temperatur
-10 °C
- Maks. temperatur
+55 °C
Dokumenter og downloads
Datablad
Datablad 507112 Panasonic Sikkerheds-lysgitter SF4B-H28(V2) Beskyttelsesfelthøjde 550 mm Antal stråler: 28
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 507112 Panasonic Sikkerheds-lysgitter SF4B-H28(V2) Beskyttelsesfelthøjde 550 mm Antal stråler: 28
Instruktioner for brug og sikkerhed 507112 Panasonic Sikkerheds-lysgitter SF4B-H28(V2) Beskyttelsesfelthøjde 550 mm Antal stråler: 28
Beskrivelse
Bemærk! Dette produkt er blevet maskineoversat.
Kompakt sikkerhedslysgitter serie for beskyttelse hånd sikring. Beskyttelse dybde lig højde - ingen døde zone. Store integrerede status-LED'er (rød / grøn). Self-diagnose-system med statusindikator. Tilsidesæt funktion til betjening af maskinen selv med trængt strålegangen. LED justering display for nem installation. Automatisk krydstale annullering til reduktion Störlichteinflüssen og interferens (ELCA funktion). Hurtig respons med 14 ms. Anvendelse: farligt punkt beskyttelse (for eksempel på en presse, i håndteringen område af en maskine, på en forsamling station), dør sikkerhed, adgang sikkerhed (for eksempel en robot celle eller en samling område).
Kompakt sikkerhedslysgitter serie for beskyttelse hånd sikring. Beskyttelse dybde lig højde - ingen døde zone. Store integrerede status-LED'er (rød / grøn). Self-diagnose-system med statusindikator. Tilsidesæt funktion til betjening af maskinen selv med trængt strålegangen. LED justering display for nem installation. Automatisk krydstale annullering til reduktion Störlichteinflüssen og interferens (ELCA funktion). Hurtig respons med 14 ms. Anvendelse: farligt punkt beskyttelse (for eksempel på en presse, i håndteringen område af en maskine, på en forsamling station), dør sikkerhed, adgang sikkerhed (for eksempel en robot celle eller en samling område).
Version
- 7-segment display fejl
- Integreret kontaktorkontrol
- Muting.
Inkluderet i leveringen
- 1 sender enheden 1 modtagerenhed, test stang SF4B-TR25 (Ø25 x 220mm) til funktionel test.
