Name: Panasonic SF4C-H28 Beskyttelsesfelthøjde 560 mm Antal stråler: 28
Brand: Panasonic
SKU: 507132
Availability: BackOrder

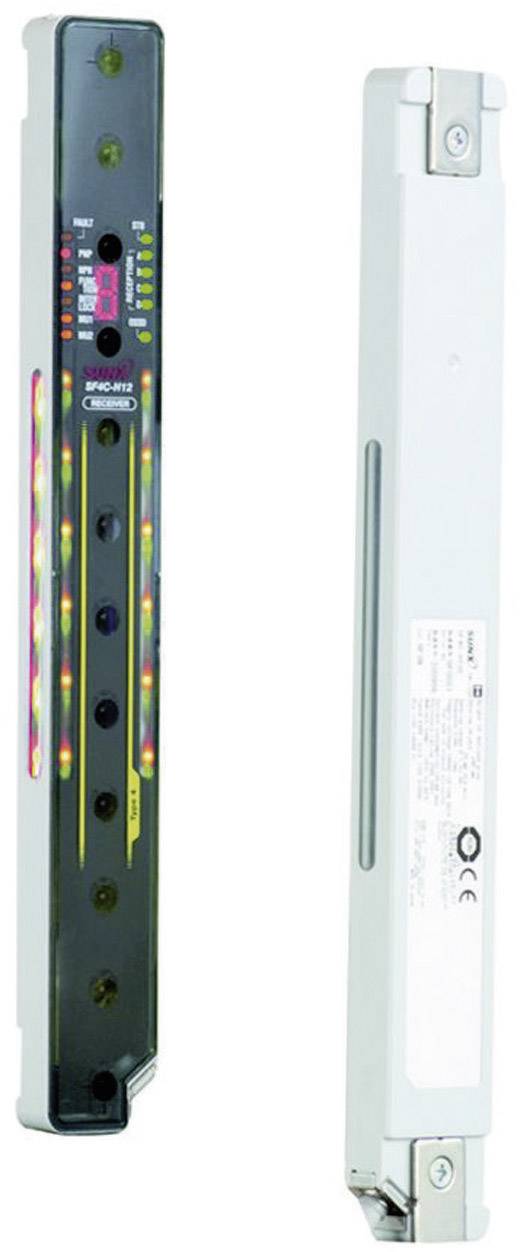

To Metallgeenstande set fra forskellige vinkler, med lys og knapper. Muligvis elektroniske sensorer eller sikkerhedsanordninger.

Helhedsbillede

560 mm

Type

SF4C-H28

Anvendelsesområde

Håndbeskyttelse

Specifikationer

Manuel/automatisk genstart

Driftsspænding maks.

24 V/DC

Datablad (PDF)

Levering ons. 21. okt.

Antal

stk.

Total (7.912,00 kr. / stk.r)

7.912,00 kr.

ekskl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Safety Light Curtain SF4C, Typ4

Vigtig information

Tekniske specifikationer

Beskyttelsesfeltbredde: 0,1 - 3 m
Stråleakseafstand: 20 mm
Mindste synlige objekt: Ø25 mm
Sendediode: Infrarød LED (Intel 855nm)
Sikkerhedskategori: EN 61496-1/2 (type 4)/ ISO 13849-1 (kategori 4, PLE)/ IEC 61508-1 op til 7 (SIL 3)

Type: SF4C-H28

Anvendelsesområde: Håndbeskyttelse

Specifikationer: Manuel/automatisk genstart

Driftsspænding maks.: 24 V/DC

Driftsspænding: 24 V/DC (max)

Reaktionstid: 7 ms

Mindste objekt, der kan erkendes (diameter): 25 mm

Tilslutning: Kabel

Kabellængde: 5 m

Sendertype: LED infrarød

Aksellængde: 855 nm

Udgange: 2 x PNP

Udgangsstrøm: 200 mA

Performance Level: PL e

Safety Integrity Level: SIL 3

Sikkerhedskategori: 4

Stråler: 28

Stråleafstand: 20 mm

Beskyttelsesfelthøjde: 560 mm

Totalhøjde: 560 mm

Indhold: 1 stk

: IP65/67

Bredde: 30 mm

H: 560 mm

Dim.: (B x H x T) 30 x 560 x 13.2 mm

Min. Temperatur: -10 °C

Maks. temperatur: +55 °C

D: 13.2 mm

Variant: Sikkerhedsgitter/håndbeskyttelse

Udgang: Transistor (2 x PNP eller 2 x NPN/ kan skiftes) OSSD1/ OSSD2 200 mA

Responstid (detaljer): 7 ms

Strømforbrug:: (Sender) 120 mA/ (modtager) 150 mA

Certifikation: CE/TÜV

Driftstemperatur: -10 til +55 °C

Tilslutning: Ledningslængde 5 m

Driftsspænding (detaljer): (+10/-15 %) 24 V/DC

Dokumenter og downloads

Datablad

Datablad 507132 Panasonic SF4C-H28 Beskyttelsesfelthøjde 560 mm Antal stråler: 28

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 507132 Panasonic SF4C-H28 Beskyttelsesfelthøjde 560 mm Antal stråler: 28

Information

Information 507132 Panasonic SF4C-H28 Beskyttelsesfelthøjde 560 mm Antal stråler: 28

Beskrivelse

Bemærk! Dette produkt er blevet maskineoversat.

Ultra Slim Safety Curtain håndbeskyttelse type. Kompakt design med kun 13 mm dybde. Store integrerede status-LED'er (rød / grøn) - ingen ekstra muting lampe nødvendig. Automatisk krydstale annullering til reduktion Störlichteinflüssen og interferens (ELCA funktion). Forskellige muting funktioner. Afblænding (fast og variabel). Manuel og automatisk reset. Ekstern overvågningsfunktion. Tilsidesæt funktion til betjening af maskinen selv med trængt strålegangen. Sikkerhedsindgang funktion (f.eks, for sikkerhed dørkontakter, nødstop switch) - kræves ingen sikkerhedsrelæ. Cascading (serieforbindelse) på op til 3 systemer. Anvendelse: farligt punkt beskyttelse (for eksempel på en presse, i håndteringen område af en maskine, på en forsamling station), dør sikkerhed, adgang sikkerhed (for eksempel en robot celle eller en samling område).
