Overførselskomponenter Phoenix Contact FLK 40/EZ-DR/ 600/KONFEK 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Tilslutningskabel
Kabellængde
6 m
Tilslutning
IDC-FLK-fatningsliste
Samlet poltal
40
Produc.-delnr.
2299589
Datablad (PDF)
Tekniske specifikationer
- Poltal 40
- Tilslutningstype: IDC/FLK-fatningsliste
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP00
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 80 °C
- Højde: ≤ 2000 m.
- Henvisning til drift: Ved korrekt brug skal installationsdirektivet (se downloads) overholdes. Ved anvendelse eller brug med fremmedlegemer skal den pågældende producents specifikationer, sikkerheds- og advarselsoplysninger desuden være opfyldt.
- Udvendig ledningsdiameter: 9,90 mm ±0,4 mm
- Afstand: 2,54 mm
- Tilslutning i henhold til standard: IEC 60603-13 (iht.)
- Yderkappe, materiale: Semi-rigid-PVC
- Materiale leder: Fortinnet Cu-litzetråd
- Ledningslængde: 6 m
- Ledningstværsnit: 40x 0,14 mm²
- Ledningsmodstand: ≤ 145 Ω/km (20 °C)
- Yderkappe, farve: Grå
- Isolationsmodstand: ≥ 20 MΩ*km (20 °C)
- Kapslingsklasse (monteringssted): ≥ IP54 (monteringssted)
- UL AWM Style: 2464/1061
- Afskærmet: nej
- Ledningstype: 40X0.14 [PVC]
- Printopbygning signalledning 7 x 0,16 mm
- AWG signalledning 26
- Lederdiameter inkl. isolering: 1 mm ±0,03 mm
- Min. bøjningsradius, fast monteret: 82 mm
- Min. bøjningsradius, bevægeligt: 155 mm
- Dynamisk belastning (bøjning): Højst 5000 bøjecyklusser (ved radius ≥ 15 x udvendig diameter)
- Flammehæmmende: IEC 60332-1-2 (råledning);VDE 0842, del 332-1-2 (råledning);IEC 60332-3-22 (råledning);UL VW-1;CSA ft-1
- Oliebestandighed: Mod lejlighedsvis stænk (råledning)
- Antal tilslutninger: 1
- Nominel driftsart: 100 % ED
- Stikcyklusser: > 50
- Tilslutning 1: Tilslutning 1
- Tilslutning 2: Tilslutning 2
- Halogenfri: nej
- Omgivelsestemperatur (drift) (fast installation): -40 °C... 70 °C (fast installation)
- Omgivelsestemperatur (drift) (bevægelig installation): -10 °C... 70 °C (bevægelig installation)
- Printart: Konfektioneret rundkabel
- DRIFTSSPÆNDING (AC) ≤ 30 V AC
- DRIFTSSPÆNDING (DC) ≤ 60 V DC
- Farvekode: Enkeltleder: Farvekode: Enkeltleder
- HVID: IDC/FLK40 (10) = IDC/FLK40 (10)
- BRUN: IDC/FLK40 (2) = IDC/FLK40 (2)
- GRØN: IDC/FLK40 (6) = IDC/FLK40 (6)
- GUL: IDC/FLK40 (5) = IDC/FLK40 (5)
- GRÅ: IDC/FLK40 (9) = IDC/FLK40 (9)
- BLÅ: IDC/FLK40 (7) = IDC/FLK40 (7)
- RØD: IDC/FLK40 (3) = IDC/FLK40 (3)
- SORT: IDC/FLK40 (1) = IDC/FLK40 (1)
- VIOLET: IDC/FLK40 (8) = IDC/FLK40 (8)
- Hvid-grøn: IDC/FLK40 (16) = IDC/FLK40 (16)
- braun-grøn: IDC/FLK40 (24) = IDC/FLK40 (24)
- Hvid-gul: IDC/FLK40 (15) = IDC/FLK40 (15)
- Gul-brun: IDC/FLK40 (38) = IDC/FLK40 (38)
- Hvid-grå: IDC/FLK40 (19) = IDC/FLK40 (19)
- Hvid-blå: IDC/FLK40 (17) = IDC/FLK40 (17)
- brun-blå: IDC/FLK40 (25) = IDC/FLK40 (25)
- Hvid-rød: IDC/FLK40 (13) = IDC/FLK40 (13)
- braun-rød: IDC/FLK40 (21) = IDC/FLK40 (21)
- Hvid-sort: IDC/FLK40 (11) = IDC/FLK40 (11)
- braun-sort: IDC/FLK40 (20) = IDC/FLK40 (20)
- Grøn-blå: IDC/FLK40 (33) = IDC/FLK40 (33)
- Grøn-rød: IDC/FLK40 (31) = IDC/FLK40 (31)
- Gul-rød: IDC/FLK40 (39) = IDC/FLK40 (39)
- Grøn-sort: IDC/FLK40 (29) = IDC/FLK40 (29)
- Gul-sort: IDC/FLK40 (37) = IDC/FLK40 (37)
- Hvid-brun: IDC/FLK40 (12) = IDC/FLK40 (12)
- Grøn-brun: IDC/FLK40 (30) = IDC/FLK40 (30)
- ORANGE: IDC/FLK40 (4) = IDC/FLK40 (4)
- Grøn-hvid: IDC/FLK40 (36) = IDC/FLK40 (36)
- Grøn-orange: IDC/FLK40 (32) = IDC/FLK40 (32)
- Kabeludførelse: Kabel til et modul
- Strøm (pr. sti, 50 °C): ≤ 1 A (i udrullet tilstand, se derating)
- Strøm (pr. sti, 70 °C): ≤ 0,6 A (i udrullet tilstand, se derating)
- [PVC] 40X0.14 [PVC]: 40X0.14 [PVC]
- Hvid-orange: IDC/FLK40 (14) = IDC/FLK40 (14)
- Hvid-violet: IDC/FLK40 (18) = IDC/FLK40 (18)
- braun-orange: IDC/FLK40 (22) = IDC/FLK40 (22)
- brun-gul: IDC/FLK40 (23) = IDC/FLK40 (23)
- brun-violet: IDC/FLK40 (26) = IDC/FLK40 (26)
- brun-grå: IDC/FLK40 (27) = IDC/FLK40 (27)
- brun-hvid: IDC/FLK40 (28) = IDC/FLK40 (28)
- Grøn-violet: IDC/FLK40 (34) = IDC/FLK40 (34)
- Grøn-grå: IDC/FLK40 (35) = IDC/FLK40 (35)
- Gul-orange: IDC/FLK40 (40) = IDC/FLK40 (40)
- Produkttype
Tilslutningskabel
- Kabellængde
6 m
- Tilslutning
IDC-FLK-fatningsliste
- Samlet poltal
40
- Produc.-delnr.
2299589
- Indhold
1 stk
- Materiale
PVC
- Poltal
40
- Type
FLK 40/EZ-DR/ 600/KONFEK
- L
6 m
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3578972 Overførselskomponenter Phoenix Contact FLK 40/EZ-DR/ 600/KONFEK 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3578972 Overførselskomponenter Phoenix Contact FLK 40/EZ-DR/ 600/KONFEK 1 stk
Beskrivelse

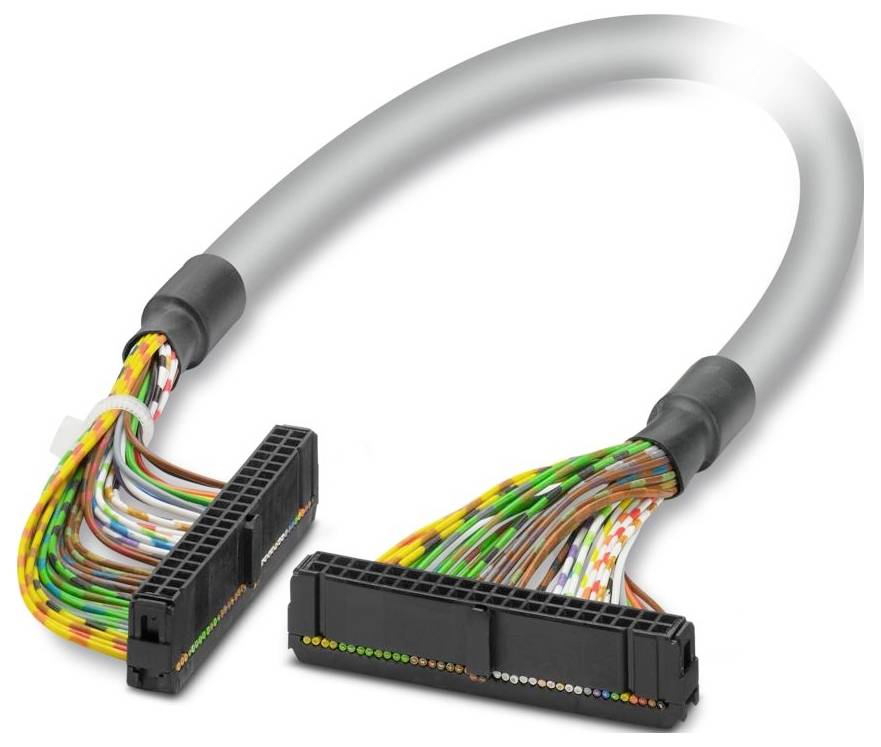

Konfektioneret rundkabel; tilslutning 1: IDC/FLK-fatningsliste (1x 40-polet); tilslutning 2: IDC/FLK-fatningsliste (1x 40-polet); kabellængde: 6 m.
