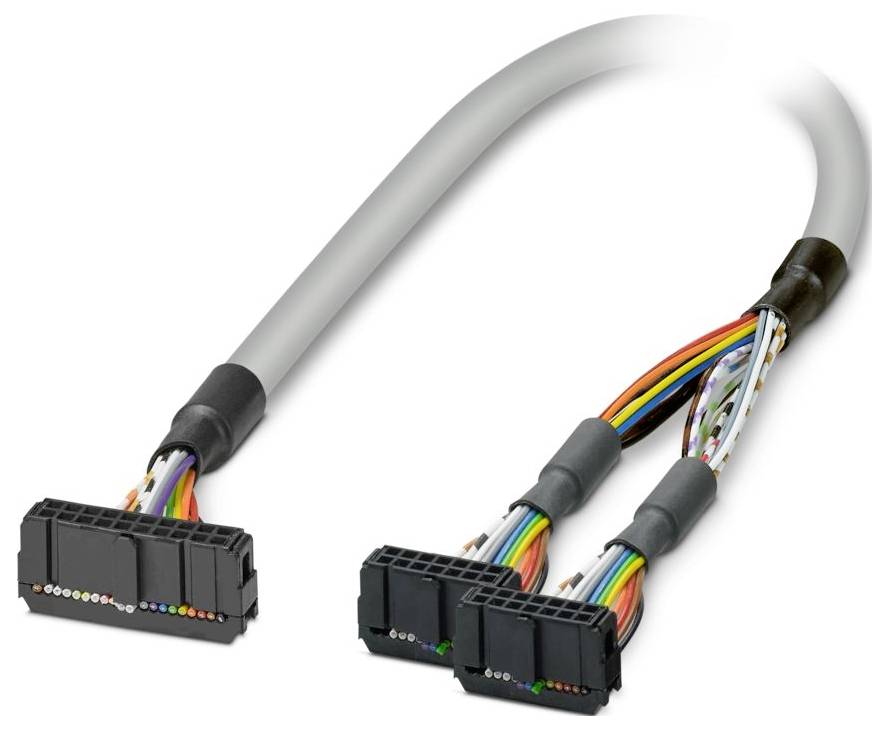

Overførselskomponenter Phoenix Contact FLK 20/2FLK14/EZ-DR/400/KONFEK 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Tilslutningskabel
Kabellængde
4 m
Tilslutning
IDC-FLK-fatningsliste
Samlet poltal
20
Produc.-delnr.
2305237
Datablad (PDF)
Tekniske specifikationer
- Poltal 14
- Tilslutningstype: IDC/FLK-fatningsliste
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP00
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 80 °C
- Højde: ≤ 2000 m.
- Henvisning til drift: Ved korrekt brug skal installationsdirektivet (se downloads) overholdes. Ved anvendelse eller brug med fremmedlegemer skal den pågældende producents specifikationer, sikkerheds- og advarselsoplysninger desuden være opfyldt.
- Udvendig ledningsdiameter: 7,60 mm ±0,4 mm
- Afstand: 2,54 mm
- Tilslutning i henhold til standard: IEC 60603-13 (iht.)
- Yderkappe, materiale: Semi-rigid-PVC
- Materiale leder: Fortinnet Cu-litzetråd
- Ledningslængde: 4 m
- Ledningstværsnit: 20 x 0,14 mm²
- Ledningsmodstand: ≤ 145 Ω/km (20 °C)
- Yderkappe, farve: Grå
- Isolationsmodstand: ≥ 20 MΩ*km (20 °C)
- Kapslingsklasse (monteringssted): ≥ IP54 (monteringssted)
- UL AWM Style: 2464/1061
- Afskærmet: nej
- Ledningstype: 20X0.14 [PVC]
- Printopbygning signalledning 7 x 0,16 mm
- AWG signalledning 26
- Lederdiameter inkl. isolering: 1 mm ±0,03 mm
- Min. bøjningsradius, fast monteret: 64 mm
- Min. bøjningsradius, bevægeligt: 120 mm
- Dynamisk belastning (bøjning): Højst 5000 bøjecyklusser (ved radius ≥ 15 x udvendig diameter)
- Flammehæmmende: IEC 60332-1-2 (råledning);VDE 0842, del 332-1-2 (råledning);IEC 60332-3-22 (råledning);UL VW-1;CSA ft-1
- Oliebestandighed: Mod lejlighedsvis stænk (råledning)
- Antal tilslutninger: 2
- Nominel driftsart: 100 % ED
- Stikcyklusser: > 50
- Tilslutning 1: Tilslutning 1
- Tilslutning 2: Tilslutning 2
- Halogenfri: nej
- Omgivelsestemperatur (drift) (fast installation): -40 °C... 70 °C (fast installation)
- Omgivelsestemperatur (drift) (bevægelig installation): -10 °C... 70 °C (bevægelig installation)
- Printart: Konfektioneret rundkabel
- Understøttet styring: EMERSON DeltaV: Understøttede styring: EMERSON DeltaV.
- Passende i/O-kort: VE4001S2T2B5;VE4002S1T2B6
- DRIFTSSPÆNDING (AC) ≤ 30 V AC
- DRIFTSSPÆNDING (DC) ≤ 60 V DC
- Understøttet styring: Siemens et 200SP: Understøttet styring: Siemens et 200SP
- Passende periferi-modul: 6ES7131-6BH01 0BA0 (Base Units A0/A1);6ES7131-6BH01-2BA0 (Base Units A0/A1);6ES7132-6BH01 0BA0 (Base Units A0/A1);6ES7132-601-2BA0 (Base Units A0/A1)
- Farvekode: Enkeltleder: Farvekode: Enkeltleder
- HVID: IDC/FLK20 (10) = IDC/FLK14-2 (2)
- BRUN: IDC/FLK20 (2) = IDC/FLK14-1 (2)
- GRØN: IDC/FLK20 (6) = IDC/FLK14-1 (6)
- GUL: IDC/FLK20 (5) = IDC/FLK14-1 (5)
- GRÅ: IDC/FLK20 (9) = IDC/FLK14-2 (1)
- BLÅ: IDC/FLK20 (7) = IDC/FLK14-1 (7)
- RØD: IDC/FLK20 (3) = IDC/FLK14-1 (3)
- SORT: IDC/FLK20 (1) = IDC/FLK14-1 (1)
- VIOLET: IDC/FLK20 (8) = IDC/FLK14-1 (8)
- Hvid-grøn: IDC/FLK20 (16) = IDC/FLK14-2 (8)
- Hvid-gul: IDC/FLK20 (15) = IDC/FLK14-2 (7)
- Hvid-grå: IDC/FLK20 (19) = IDC/FLK14-1 (9)
- Hvid-blå: IDC/FLK20 (17) = IDC/FLK14-2 (9)
- Hvid-rød: IDC/FLK20 (13) = IDC/FLK14-2 (5)
- Hvid-sort: IDC/FLK20 (11) = IDC/FLK14-2 (3)
- braun-sort: IDC/FLK20 (20) = IDC/FLK14-1 (10)
- Hvid-brun: IDC/FLK20 (12) = IDC/FLK14-2 (4)
- ORANGE: IDC/FLK20 (4) = IDC/FLK14-1 (4)
- Kabeludførelse: Spliting-kabel til to moduler
- Strøm (pr. sti, 50 °C): ≤ 1 A (i udrullet tilstand, se derating)
- Strøm (pr. sti, 70 °C): ≤ 0,6 A (i udrullet tilstand, se derating)
- Hvid-orange: IDC/FLK20 (14) = IDC/FLK14-2 (6)
- Hvid-violet: IDC/FLK20 (18) = IDC/FLK14-2 (10)
- PASSENDE BASISENHED: 6ES7193-6BP00-0BA0;6ES7193-6BP00-2BA0;6ES7193-6BP00-0BA1;6ES7193-6BP00-0DA0;6ES7193-6BP00-2DA0;6ES7193-6BP00-0DA0
- [PVC] 20X0.14 [PVC]: 20X0.14 [PVC]
- Produkttype
Tilslutningskabel
- Kabellængde
4 m
- Tilslutning
IDC-FLK-fatningsliste
- Samlet poltal
20
- Produc.-delnr.
2305237
- Indhold
1 stk
- Materiale
PVC
- Poltal
20
- Type
FLK 20/2FLK14/EZ-DR/400/KONFEK
- L
4 m
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3578904 Overførselskomponenter Phoenix Contact FLK 20/2FLK14/EZ-DR/400/KONFEK 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3578904 Overførselskomponenter Phoenix Contact FLK 20/2FLK14/EZ-DR/400/KONFEK 1 stk
Beskrivelse
Konfektioneret rundkabel; tilslutning 1: IDC/FLK-fatningsliste (1x 20-polet); tilslutning 2: IDC/FLK-fatningsliste (2x 14-polet); kabellængde: 4 m.
