Overførselskomponenter Phoenix Contact FLK 14/EZ-DR/ 120/KONFEK/S 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Tilslutningskabel
Kabellængde
1.2 m
Tilslutning
IDC-FLK-fatningsliste
Samlet poltal
14
Produc.-delnr.
2299071
Datablad (PDF)
Tekniske specifikationer
- Poltal 14
- Tilslutningstype: IDC/FLK-fatningsliste
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP00
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 80 °C
- Højde: ≤ 2000 m.
- Bemærk: Skærmflet er fremstillet ud fra en separat kabelende.;den separate kabelende har en længde på ca. 0,5 m (H05V-K 1 mm², sort)
- Henvisning til drift: Ved korrekt brug skal installationsdirektivet (se downloads) overholdes. Ved anvendelse eller brug med fremmedlegemer skal den pågældende producents specifikationer, sikkerheds- og advarselsoplysninger desuden være opfyldt.
- Udvendig ledningsdiameter: 6,70 mm ±0,4 mm
- Afstand: 2,54 mm
- Tilslutning i henhold til standard: IEC 60603-13 (iht.)
- Yderkappe, materiale: Semi-rigid-PVC
- Materiale leder: Fortinnet Cu-litzetråd
- Ledningslængde: 1,2 m
- Ledningstværsnit: 14 x 0,14 mm²
- Ledningsmodstand: ≤ 145 Ω/km (20 °C)
- Yderkappe, farve: Grå
- Isolationsmodstand: ≥ 20 MΩ*km (20 °C)
- Kapslingsklasse (monteringssted): ≥ IP54 (monteringssted)
- UL AWM Style: 2464/1061
- Afskærmet: Ja
- Ledningstype: 14X0.14 [PVC]
- Printopbygning signalledning 7 x 0,16 mm
- AWG signalledning 26
- Lederdiameter inkl. isolering: 1 mm ±0,03 mm
- Min. bøjningsradius, fast monteret: 71 mm
- Min. bøjningsradius, bevægeligt: 128 mm
- Dynamisk belastning (bøjning): Højst 5000 bøjecyklusser (ved radius ≥ 15 x udvendig diameter)
- Flammehæmmende: IEC 60332-1-2 (råledning);VDE 0842, del 332-1-2 (råledning);IEC 60332-3-22 (råledning);UL VW-1;CSA ft-1
- Oliebestandighed: Mod lejlighedsvis stænk (råledning)
- Antal tilslutninger: 1
- Nominel driftsart: 100 % ED
- Stikcyklusser: > 50
- Tilslutning 1: Tilslutning 1
- Tilslutning 2: Tilslutning 2
- Halogenfri: nej
- Omgivelsestemperatur (drift) (fast installation): -40 °C... 70 °C (fast installation)
- Omgivelsestemperatur (drift) (bevægelig installation): -10 °C... 70 °C (bevægelig installation)
- Printart: Konfektioneret, skærmet rundkabel
- PASSENDE I/O-KORT: DDI 353;DDI 853;DAI 453;DDO 353
- DRIFTSSPÆNDING (AC) ≤ 30 V AC
- DRIFTSSPÆNDING (DC) ≤ 60 V DC
- Understøttet styring: Siemens S7-1500: Understøttet styring: Siemens S7-1500
- Understøttet styring : Siemens S7-300 / et 200 M: Understøttet styring: Siemens S7-300 / et 200 M
- Understøttet styring : HONEYWELL Experion PKS C200: Understøttet styring: HONEYWELL Experion PKS C200
- Understøttet styring: ALLEN-BRADLEY ControlLogix: Understøttet styring: ALLEN-BRADLEY ControlLogix
- Understøttet styring: Schneider Electric Modicon TSX Quantum: Understøttet styring: Schneider Electric Modicon TSX Quantum
- Kabeludførelse: Kabel til et modul
- Strøm (pr. sti, 50 °C): ≤ 1 A (i udrullet tilstand, se derating)
- Strøm (pr. sti, 70 °C): ≤ 0,6 A (i udrullet tilstand, se derating)
- 14X0,14 [PVC]: 14X0,14 [PVC]
- Produkttype
Tilslutningskabel
- Kabellængde
1.2 m
- Tilslutning
IDC-FLK-fatningsliste
- Samlet poltal
14
- Produc.-delnr.
2299071
- Indhold
1 stk
- Materiale
PVC
- Poltal
14
- Type
FLK 14/EZ-DR/ 120/KONFEK/S
- L
1.2 m
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3578834 Overførselskomponenter Phoenix Contact FLK 14/EZ-DR/ 120/KONFEK/S 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3578834 Overførselskomponenter Phoenix Contact FLK 14/EZ-DR/ 120/KONFEK/S 1 stk
Beskrivelse

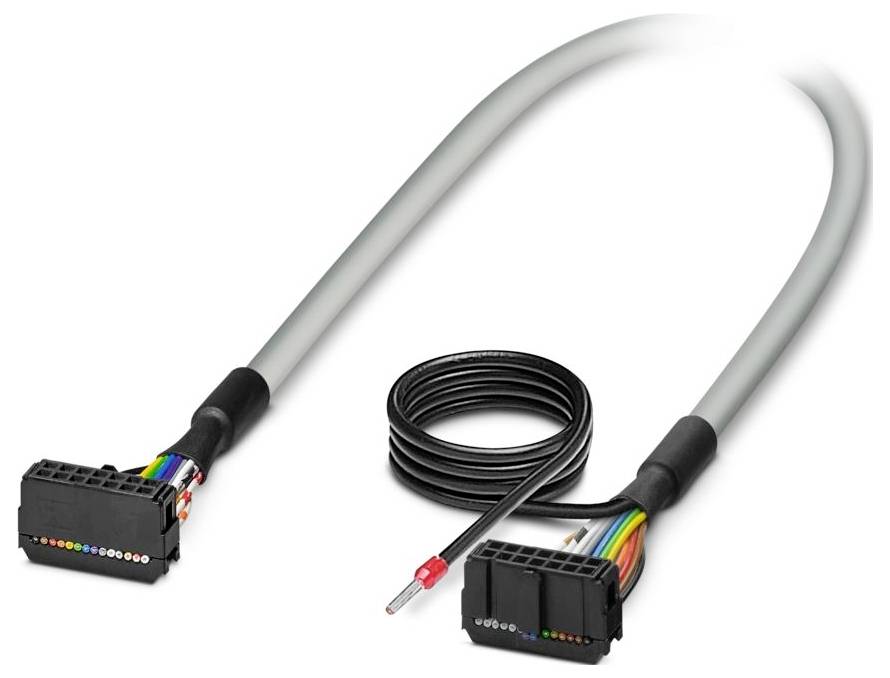

Konfektioneret, skærmet rundkabel; tilslutning 1: IDC/FLK-fatningsliste (1x 14-polet); tilslutning 2: IDC/FLK-stiftliste (1x 14-polet) (skærmflet er udført på en separat kabelende.); kabellængde: 1,2 m.
