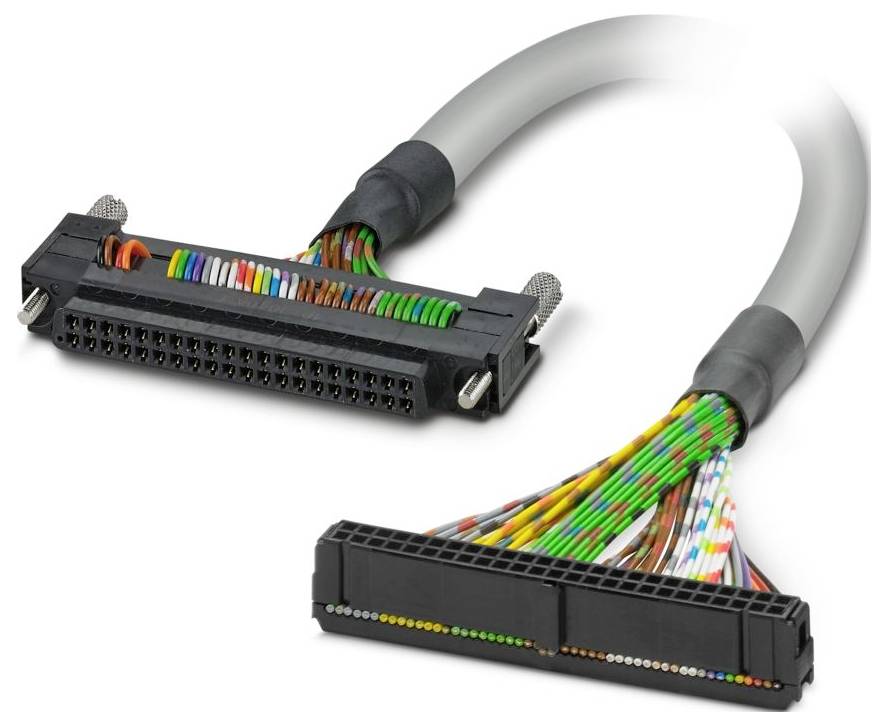

Overførselskomponenter Phoenix Contact CABLE-FCN40/1X50/ 2,0M/M340 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Tilslutningskabel
Kabellængde
2 m
Tilslutning
IDC-FLK-fatningsliste
Stik
Samlet poltal
40
Produc.-delnr.
2321651
Datablad (PDF)
Tekniske specifikationer
- Konstruktion: FCN 367
- Poltal 50
- Tilslutningstype: IDC/FLK-fatningsliste
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP00
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 80 °C
- Højde: ≤ 2000 m.
- Henvisning til drift: Ved korrekt brug skal installationsdirektivet (se downloads) overholdes. Ved anvendelse eller brug med fremmedlegemer skal den pågældende producents specifikationer, sikkerheds- og advarselsoplysninger desuden være opfyldt.
- Udvendig ledningsdiameter: 9,90 mm ±0,4 mm
- Afstand: 2,54 mm
- Tilslutning i henhold til standard: IEC 60603-13 (iht.)
- Yderkappe, materiale: Semi-rigid-PVC
- Materiale leder: Fortinnet Cu-litzetråd
- Ledningslængde: 2 m
- Ledningstværsnit: 40x 0,14 mm²
- Ledningsmodstand: ≤ 145 Ω/km (20 °C)
- Yderkappe, farve: Grå
- Isolationsmodstand: ≥ 20 MΩ*km (20 °C)
- Kapslingsklasse (monteringssted): ≥ IP54 (monteringssted)
- UL AWM Style: 2464/1061
- Afskærmet: nej
- Ledningstype: 40X0.14 [PVC]
- Printopbygning signalledning 7 x 0,16 mm
- AWG signalledning 26
- Lederdiameter inkl. isolering: 1 mm ±0,03 mm
- Min. bøjningsradius, fast monteret: 82 mm
- Min. bøjningsradius, bevægeligt: 155 mm
- Dynamisk belastning (bøjning): Højst 5000 bøjecyklusser (ved radius ≥ 15 x udvendig diameter)
- Flammehæmmende: IEC 60332-1-2 (råledning);VDE 0842, del 332-1-2 (råledning);IEC 60332-3-22 (råledning);UL VW-1;CSA ft-1
- Oliebestandighed: Mod lejlighedsvis stænk (råledning)
- Antal tilslutninger: 1
- Nominel driftsart: 100 % ED
- Stikcyklusser: > 50
- Tilslutning 1: Tilslutning 1
- Tilslutning 2: Tilslutning 2
- Halogenfri: nej
- Omgivelsestemperatur (drift) (fast installation): -40 °C... 70 °C (fast installation)
- Omgivelsestemperatur (drift) (bevægelig installation): -10 °C... 70 °C (bevægelig installation)
- Printart: Konfektioneret rundkabel
- PASSENDE I/O-KORT: BMX DDI 3202K;BMX DDI 6402K;BMX DD0 3202K;BMX DD0 6402K;BMX DDM 3202K
- DRIFTSSPÆNDING (AC) ≤ 30 V AC
- DRIFTSSPÆNDING (DC) ≤ 60 V DC
- Farvekode: Enkeltleder: Farvekode: Enkeltleder
- Hvid: Fujitsu40 (B5) = IDC/FLK50 (41)
- brun: Fujitsu40 (B1) = IDC/FLK50 (37)
- Grøn: Fujitsu40 (B3) = IDC/FLK50 (45)
- Gul: Fujitsu40 (A3) = IDC/FLK50 (46)
- Grå: Fujitsu40 (A5) = IDC/FLK50 (42)
- Blå: Fujitsu40 (A4) = IDC/FLK50 (44)
- Rød: Fujitsu40 (A2) = IDC/FLK50 (35)
- Sort: Fujitsu40 (A1) = IDC/FLK50 (47)
- Violet: Fujitsu40 (B4) = IDC/FLK50 (43)
- Hvid-grøn: Fujitsu40 (B8) = IDC/FLK50 (31)
- brun grøn: Fujitsu40 (B12) = IDC/FLK50 (1)
- Hvid-gul: Fujitsu40 (A8) = IDC/FLK50 (32)
- Gul brun: Fujitsu40 (B19) = IDC/FLK50 (5)
- Hvid-grå: Fujitsu40 (A10) = IDC/FLK50 (28)
- Hvid-blå: Fujitsu40 (A9) = IDC/FLK50 (30)
- brun-blå: Fujitsu40 (A13) = IDC/FLK50 (22)
- Hvid-rød: Fujitsu40 (A7) = IDC/FLK50 (34)
- rødbrun: Fujitsu40 (A11) = IDC/FLK50 (23)
- Hvid-sort: Fujitsu40 (A6) = IDC/FLK50 (40)
- brun-sort: Fujitsu40 (B10) = IDC/FLK50 (27)
- Grøn-blå: Fujitsu40 (A17) = IDC/FLK50 (10)
- Grøn rød: Fujitsu40 (A16) = IDC/FLK50 (16)
- Gul-rød: Fujitsu40 (A20) = IDC/FLK50 (4)
- Grøn-sort: Fujitsu40 (A15) = IDC/FLK50 (18)
- Gul-sort: Fujitsu40 (A19) = IDC/FLK50 (6)
- Hvid-brun: Fujitsu40 (B6) = IDC/FLK50 (39)
- Grøn brun: Fujitsu40 (B15) = IDC/FLK50 (17)
- orange: Fujitsu40 (B2) = IDC/FLK50 (25)
- Grøn hvid: Fujitsu40 (B18) = IDC/FLK50 (7)
- Grøn orange: Fujitsu40 (B16) = IDC/FLK50 (15)
- Kabeludførelse: Kabel til et modul
- Strøm (pr. sti, 50 °C): ≤ 1 A (i udrullet tilstand, se derating)
- Strøm (pr. sti, 70 °C): ≤ 0,6 A (i udrullet tilstand, se derating)
- Understøttet styring: Schneider Electric Modicon M340: Understøttet styring: Schneider Electric Modicon M40
- [PVC] 40X0.14 [PVC]: 40X0.14 [PVC]
- Hvid orange: Fujitsu40 (B7) = IDC/FLK50 (33)
- Hvid violet: Fujitsu40 (B9) = IDC/FLK50 (29)
- brun orange: Fujitsu40 (B11) = IDC/FLK50 (13)
- brun-gul: Fujitsu40 (A12) = IDC/FLK50 (11)
- brun violet: Fujitsu40 (B13) = IDC/FLK50 (21)
- brun grå: Fujitsu40 (A14) = IDC/FLK50 (20)
- brun hvid: Fujitsu40 (B14) = IDC/FLK50 (19)
- Grøn violet: Fujitsu40 (B17) = IDC/FLK50 (9)
- Grøn grå: Fujitsu40 (A18) = IDC/FLK50 (8)
- Gul orange: Fujitsu40 (B20) = IDC/FLK50 (3)
- Produkttype
Tilslutningskabel
- Kabellængde
2 m
- Tilslutning
IDC-FLK-fatningsliste
Stik
- Samlet poltal
40
- Produc.-delnr.
2321651
- Indhold
1 stk
- Materiale
PVC
- Poltal
40
- Type
CABLE-FCN40/1X50/ 2,0M/M340
- L
2 m
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3579048 Overførselskomponenter Phoenix Contact CABLE-FCN40/1X50/ 2,0M/M340 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3579048 Overførselskomponenter Phoenix Contact CABLE-FCN40/1X50/ 2,0M/M340 1 stk
Beskrivelse
KONFEKTIONERET RUNDKABEL; STYRING: MODICON® M340 (BMX DDI 3202K, BMX DDI 6402K, BMX DD0 3202K, BMX DD0 6402K, BDDM 3202K); MX tilslutning 1: Fujitsu-stikforbindelse (1 x 40-polet); tilslutning 2: IDC/FLK-stifteliste (1 x 50-polet); kabellængde: 2 m.
