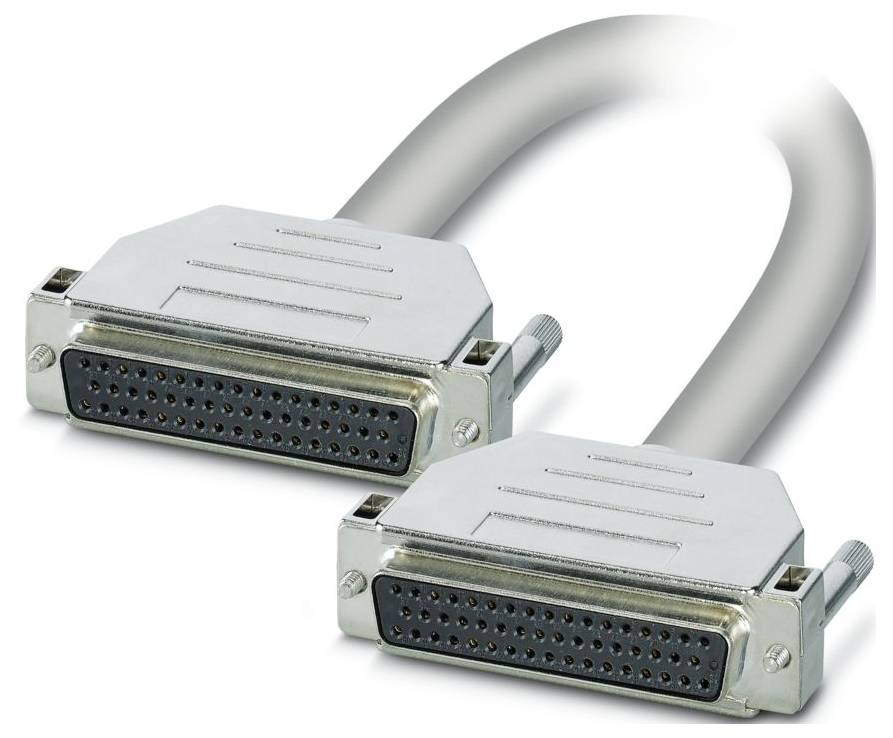

Overførselskomponenter Phoenix Contact CABLE-D50SUB/B/B/300/KONFEK/S 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Tilslutningskabel
Kabellængde
3 m
Tilslutning
D-SUB-tilslutningsliste
Samlet poltal
50
Produc.-delnr.
2305567
Datablad (PDF)
Tekniske specifikationer
- Poltal 50
- Tilslutningstype: D-sub-bøsningsliste
- Skruegevind: UNC 4-40
- Tilspændingsmoment 0,2 Nm
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP20
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 80 °C
- Højde: ≤ 2000 m.
- Henvisning til drift: Ved korrekt brug skal installationsdirektivet (se downloads) overholdes. Ved anvendelse eller brug med fremmedlegemer skal den pågældende producents specifikationer, sikkerheds- og advarselsoplysninger desuden være opfyldt.
- Udvendig ledningsdiameter: 12,40 mm ±0,5 mm
- Afstand: 2,77 mm
- Tilslutning i henhold til standard: IEC 60807-2;din 41652
- Yderkappe, materiale: Semi-rigid-PVC
- Materiale leder: Blank Cu-litzetråd
- Ledningslængde: 3 m
- Ledningstværsnit: 50 x 0,25 mm²
- Ledningsmodstand: ≤ 80 Ω/km (ved 20 °C)
- Yderkappe, farve: Grå
- Isolationsmodstand: ≥ 20 MΩ*km (ved 20 °C)
- Kapslingsklasse (monteringssted): ≥ IP54 (monteringssted)
- UL AWM Style: 2464/1061
- Afskærmet: Ja
- Ledningstype: 50X0,25 [PVC]
- Trækoprettelse signalledning 14 x 0,15 mm
- AWG signalledning 24
- Lederdiameter inkl. isolering: 1,2 mm ±0,05 mm
- Min. bøjningsradius, fast monteret: 106 mm
- Min. bøjningsradius, bevægeligt: 200 mm
- Flammehæmmende: IEC 60332-1-2 (råledning);VDE 0842, del 332-1-2 (råledning);IEC 60332-3-22 (råledning);UL VW-1;CSA ft-1
- Oliebestandighed: Mod lejlighedsvis stænk (råledning)
- Antal tilslutninger: 1
- Nominel driftsart: 100 % ED
- Stikcyklusser: > 200
- Tilslutning 1: Tilslutning 1
- Tilslutning 2: Tilslutning 2
- Halogenfri: nej
- Omgivelsestemperatur (drift) (fast installation): -40 °C... 70 °C (fast installation)
- Omgivelsestemperatur (drift) (bevægelig installation): -10 °C... 70 °C (bevægelig installation)
- Printart: Konfektioneret, skærmet rundkabel
- DRIFTSSPÆNDING (AC) ≤ 30 V AC
- DRIFTSSPÆNDING (DC) ≤ 60 V DC
- Strøm (pr. sti): ≤ 2 A (i udrullet tilstand, se derating)
- Farvekode: Enkeltleder: Farvekode: Enkeltleder
- HVID: D-SUB50 (1) = D-SUB50 (1)
- BRUN: D-SUB50 (2) = D-SUB50 (2)
- GRØN: D-SUB50 (3) = D-SUB50 (3)
- GUL: D-SUB50 (4) = D-SUB50 (4)
- GRÅ: D-SUB50 (5) = D-SUB50 (5)
- ROSA: D-SUB50 (6) = D-SUB50 (6)
- BLÅ: D-SUB50 (7) = D-SUB50 (7)
- RØD: D-SUB50 (8) = D-SUB50 (8)
- SORT: D-SUB50 (9) = D-SUB50 (9)
- 50X0,25 [PVC]: 50X0,25 [PVC]
- VIOLET: D-SUB50 (10) = D-SUB50 (10)
- Grå-rosa: D-SUB50 (47) = D-SSUB50 (47)
- Rød-blå: D-SUB50 (12) = D-SUB50 (12)
- Hvid-grøn: D-SUB50 (49) = D-SUB50 (49)
- brun-grøn: D-SUB50 (14) = D-SUB50 (14)
- Hvid-gul: D-SUB50 (15) = D-SUB50 (15)
- Gul-brun: D-SUB50 (16) = D-SUB50 (16)
- Hvid-grå: D-SUB50 (17) = D-SUB50 (17)
- Grå-brun: D-SUB50 (18) = D-SUP50 (18)
- Hvid-rosa: D-SUB50 (19) = D-SUB50 (19)
- lyserød: D-SUB50 (20) = D-SUB50 (20)
- Hvid-blå: D-SUB50 (21) = D-SUB50 (21)
- brun-blå: D-SUB50 (22) = D-SUB50 (22)
- Hvid-rød: D-SUB50 (23) = D-SUB50 (23)
- brun-rød: D-SUB50 (24) = D-SUB50 (24)
- Hvid-sort: D-SUB50 (25) = D-SUB50 (25)
- brun-sort: D-SUB50 (26) = D-SUB50 (26)
- Grå-grøn: D-SUB50 (27) = D-SUB50 (27)
- Gul-grå: D-SUB50 (28) = D-SUB50 (28)
- lyserød-grøn: D-SUB50 (29) = D-SUB50 (29)
- Gul-rosa: D-SUB50 (30) = D-SUB50 (30)
- Grøn-blå: D-SUB50 (31) = D-SUB50 (31)
- Gul-blå: D-SUB50 (32) = D-SUB50 (32)
- Grøn-rød: D-SUB50 (33) = D-SUB50 (33)
- Gul-rød: D-SUB50 (34) = D-SUB50 (34)
- Grøn-sort: D-SUB50 (35) = D-SUB50 (35)
- Gul-sort: D-SUB50 (36) = D-SUB50 (36)
- Grå-blå: D-SUB50 (37) = D-SUB50 (37)
- rosa-blå: D-SUB50 (38) = D-SUB50 (38)
- Grå-rød: D-SUB50 (39) = D-SUB50 (39)
- Lyserød: D-SUB50 (40) = D-SUB50 (40)
- Grå-sort: D-SUB50 (41) = D-SUB50 (41)
- rosa-sort: D-SUB50 (42) = D-SUB50 (42)
- Blå-sort: D-SUB50 (43) = D-SUB50 (43)
- Rød-sort: D-SUB50 (44) = D-SUB50 (44)
- Hvid-brun: D-SUB50 (45) = D-SUP50 (45)
- Gul-grøn: D-SUB50 (46) = D-SUB50 (46)
- Blå-rød: D-SUB50 (48) = D-SUB50 (48)
- Grøn-brun: D-SUB50 (50) = D-SUB50 (50)
- Produkttype
Tilslutningskabel
- Kabellængde
3 m
- Tilslutning
D-SUB-tilslutningsliste
- Samlet poltal
50
- Produc.-delnr.
2305567
- Indhold
1 stk
- Materiale
PVC
- Poltal
50
- Type
CABLE-D50SUB/B/B/300/KONFEK/S
- L
3 m
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3579013 Overførselskomponenter Phoenix Contact CABLE-D50SUB/B/B/300/KONFEK/S 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3579013 Overførselskomponenter Phoenix Contact CABLE-D50SUB/B/B/300/KONFEK/S 1 stk
Beskrivelse
Konfektioneret, skærmet rundkabel; tilslutning 1: D-sub-stiftliste (1x 50-polet); tilslutning 2: D-sub-stiftliste (1x 50-polet); kabellængde: 3 m.
